基于STM32单片机智能锂电池充放电温度电压容量检测设计21-512
发布时间
阅读量：
阅读量
****21-****512、基于STM32锂电池充放系统设计-DS18B20-LCD1602-分压-ACS712-升压-TP4056
产品功能描述：

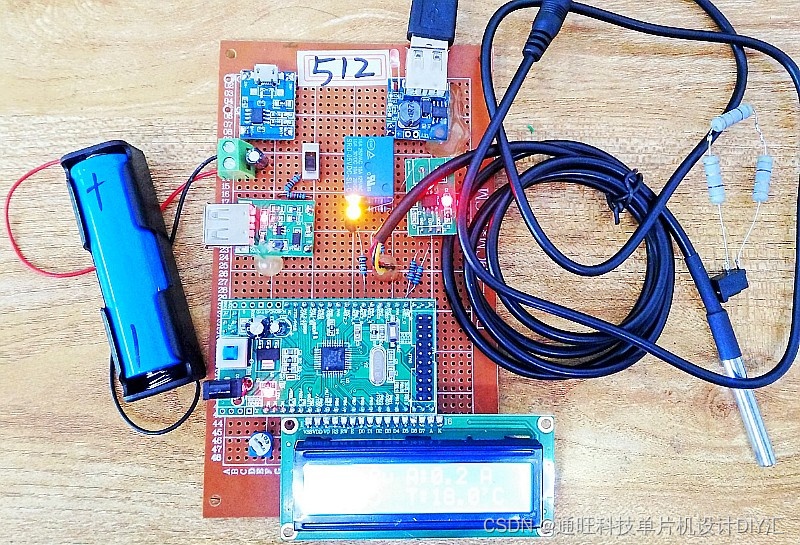

本设计由STM32F103C8T6单片机核心板+DS18B20温度检测电路+LCD1602液晶显示电路+锂电池电压电量检测电路+ACS712电流检测电路+升压模块电路+TP4056充电模块电路+继电器控制电路组成。
1、LCD1602液晶实时显示当前检测的温度值、锂电池电压、锂电池容量、放电电流值。
2、通过TP4056模块实现对锂电池的智能充电，具有充电过冲保护功能。A
3、锂电池通过升压模块升压到5V给系统供电。
4、系统有5V电源输出口，可以给相关负载供电。
5、系统有过放保护电路，当锂电池电压低于一定值（调试决定），则继电器断开已切断负载，保护电池。
6、系统有过温保护，当锂电池温度超过一定值（调试决定），则继电器断开已切断负载，保护电池。
温度阈值30
电压阈值3.5V
