基于STM32单片机智能太阳能风能发电公共照明路灯蓝牙设计21-890
发布时间
阅读量：
阅读量
****21-****890、STM32城市节能智慧化公共照明系统设计-LCD1602-蓝牙-RTC-LCD1602-TP4056-升压-风光-拨动
产品功能描述：

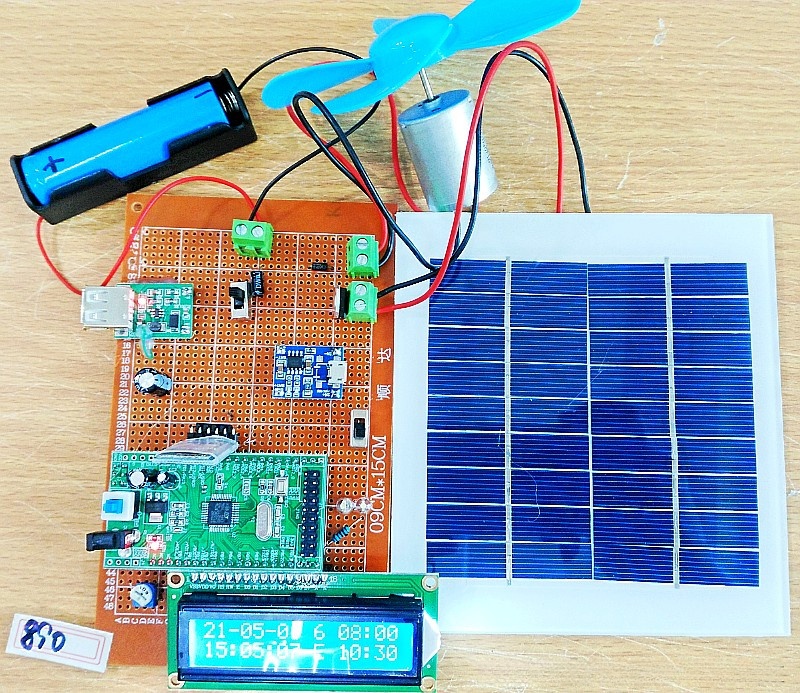

本设计由STM32F103C8T6单片机核心板电路+蓝牙模块电路+高亮灯电路+单片机内部RTC时钟电路+LCD1602液晶显示电路+风光互补发电电路+TP4056充电保护电路+拨动开关电路+升压模块电路组成。
1、通过手机蓝牙app可以设置高亮灯打开的时间段。
2、通过STM32内部RTC实时时钟获取时间信息，将年月日时分秒周几时间信息实时上传到手机蓝牙APP。
3、通过手机蓝牙app可以校时。
4、LCD1602液晶实时显示当前时间以及高亮灯亮的时间段。
5、例如当天设置时间段为：
蓝牙更新数据命令：08：20-11：50，当前时间在09:10时高亮灯亮，当前时间12:20时高亮灯灭。
6、通过拨动开关模拟高亮灯是否故障，如果拨动开关拨上，则系统给蓝牙手机app发送高亮灯正常的指令，否则给app发送故障报警信息。
7、系统采用太阳能和风机发电，锂电池储能，升压到5V然后给整个系统供电，有充电保护电路。
设置时间：
*2019061218235501# （位数必须正好）表示：2019年06月12日18时23分55秒 周01
设置时间段：
*ST0820-1150#
