物联网智慧教室项目(一)：智慧教室项目解决方案
发布时间
阅读量：
阅读量
一、智慧教室项目设计
（一）环境信息采集控制功能

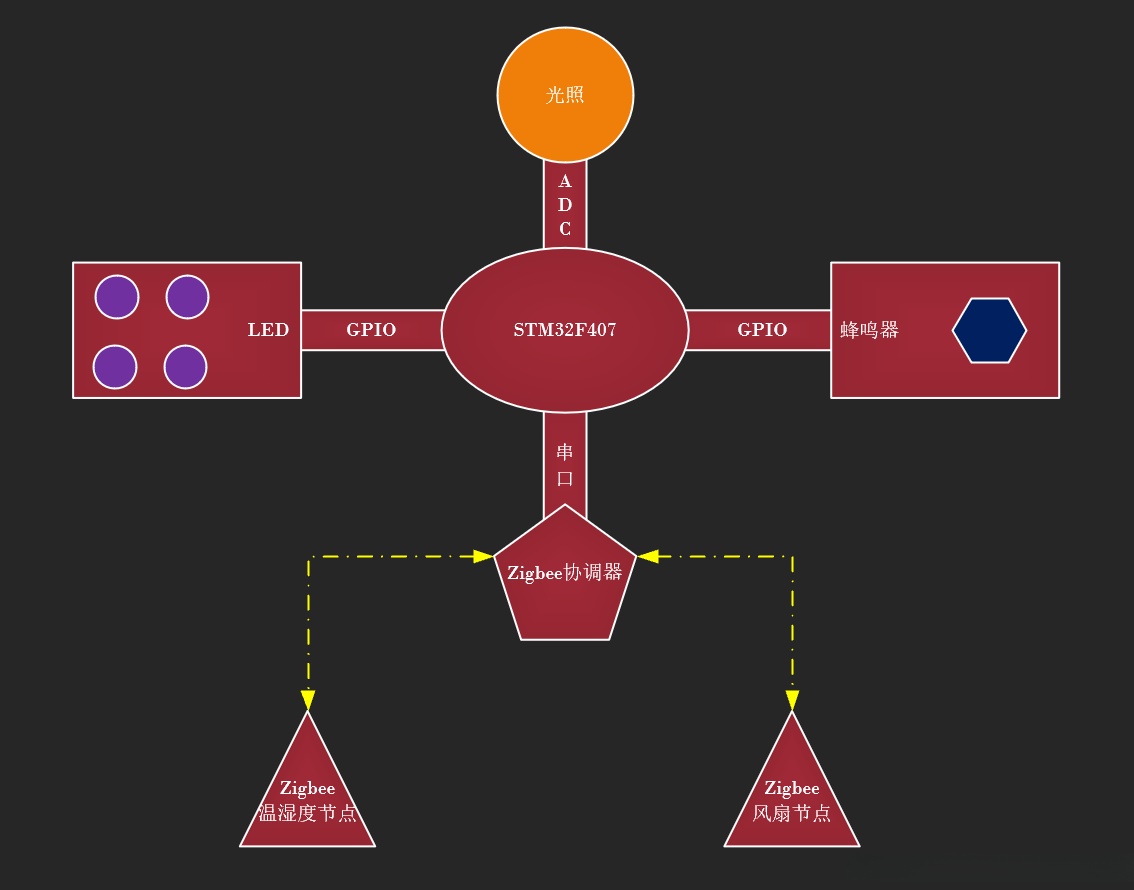

1、硬件设计
- 使用STM32开发板模拟灯光控制，报警控制，光照信息采集：
- 灯光控制通过GPIO控制板载LED
- 报警控制通过GPIO控制蜂鸣器
- 光照采集通过ADC采集板载光敏电阻
2、 软件设计
-

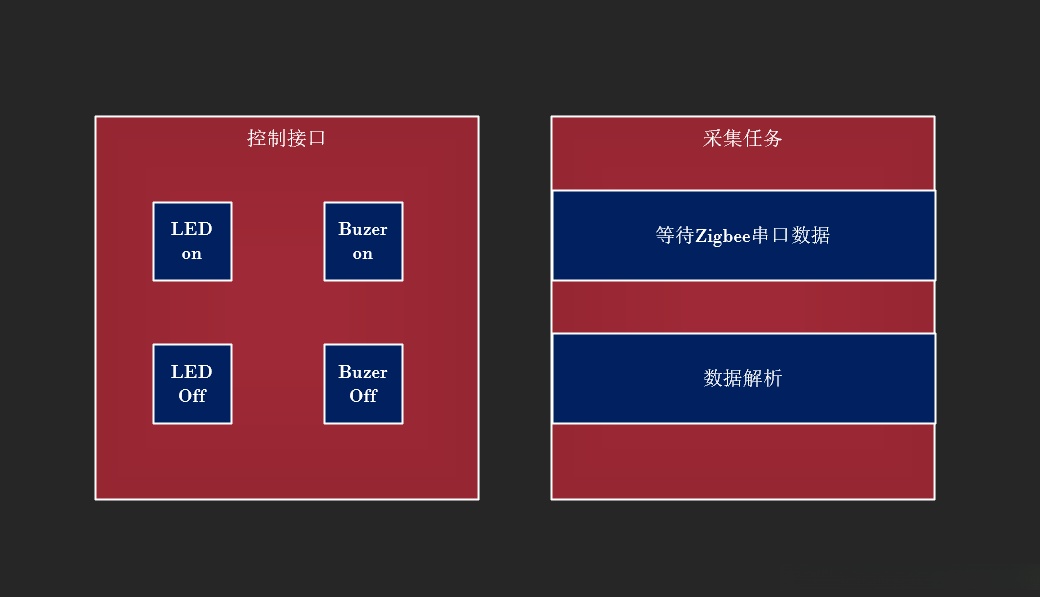

控制接口
- LED打开，关闭
- Buzer打开，关闭
-
采集任务
- 创建采集任务
- 等待Zigbee串口数据
- 解析Zigbee串口数据
（二）人机交互功能
1、硬件设计
-

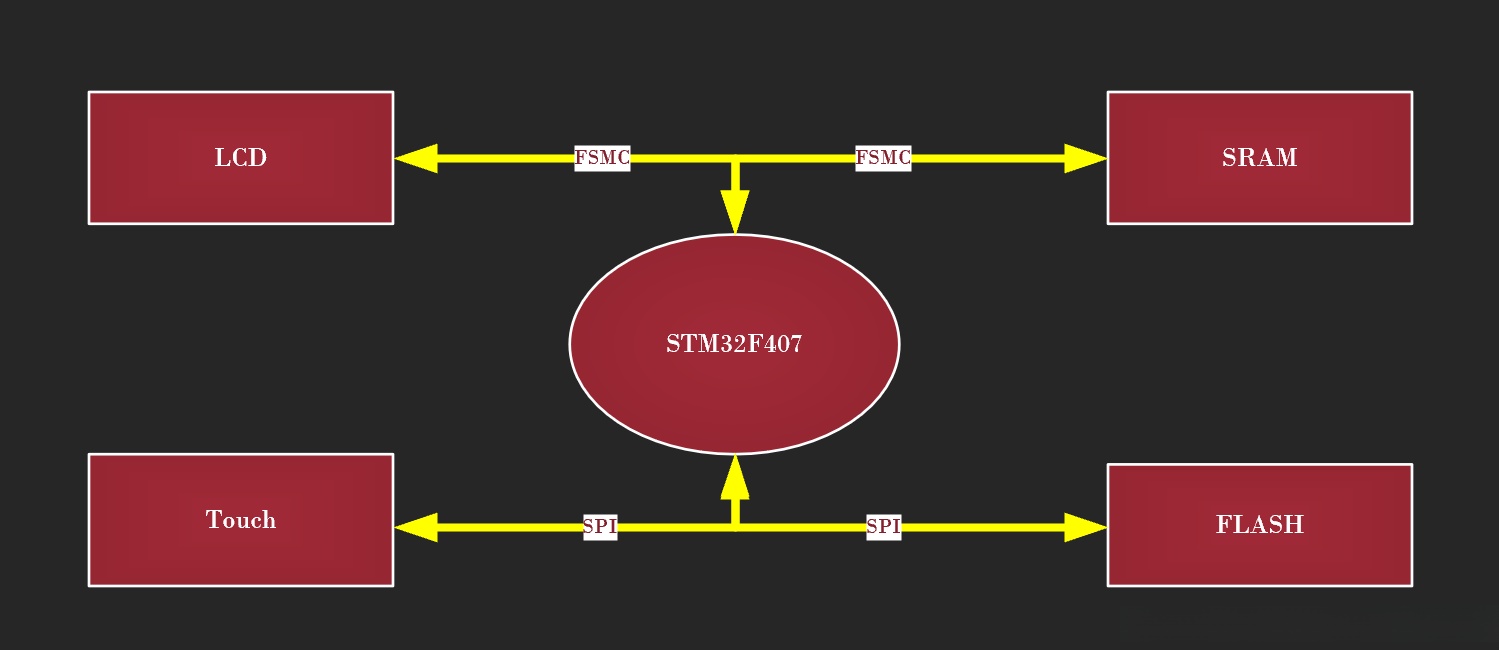

LCD接口
- 数据/指令接口，采用STM32 FSMC接口
- 触摸感应接口，采用STM32 SPI接口
-
外部扩展内存接口
- 需要跑嵌入式GUI库，对内存要求比较高
- 采用STM32 FSMC接口驱动外部SRAM
-
外部扩展FLASH接口
- GUI显示中文，需要有中文字库，需要把中文字库放在外部FLASH
- 采用STM32 SPI接口驱动外部FLASH

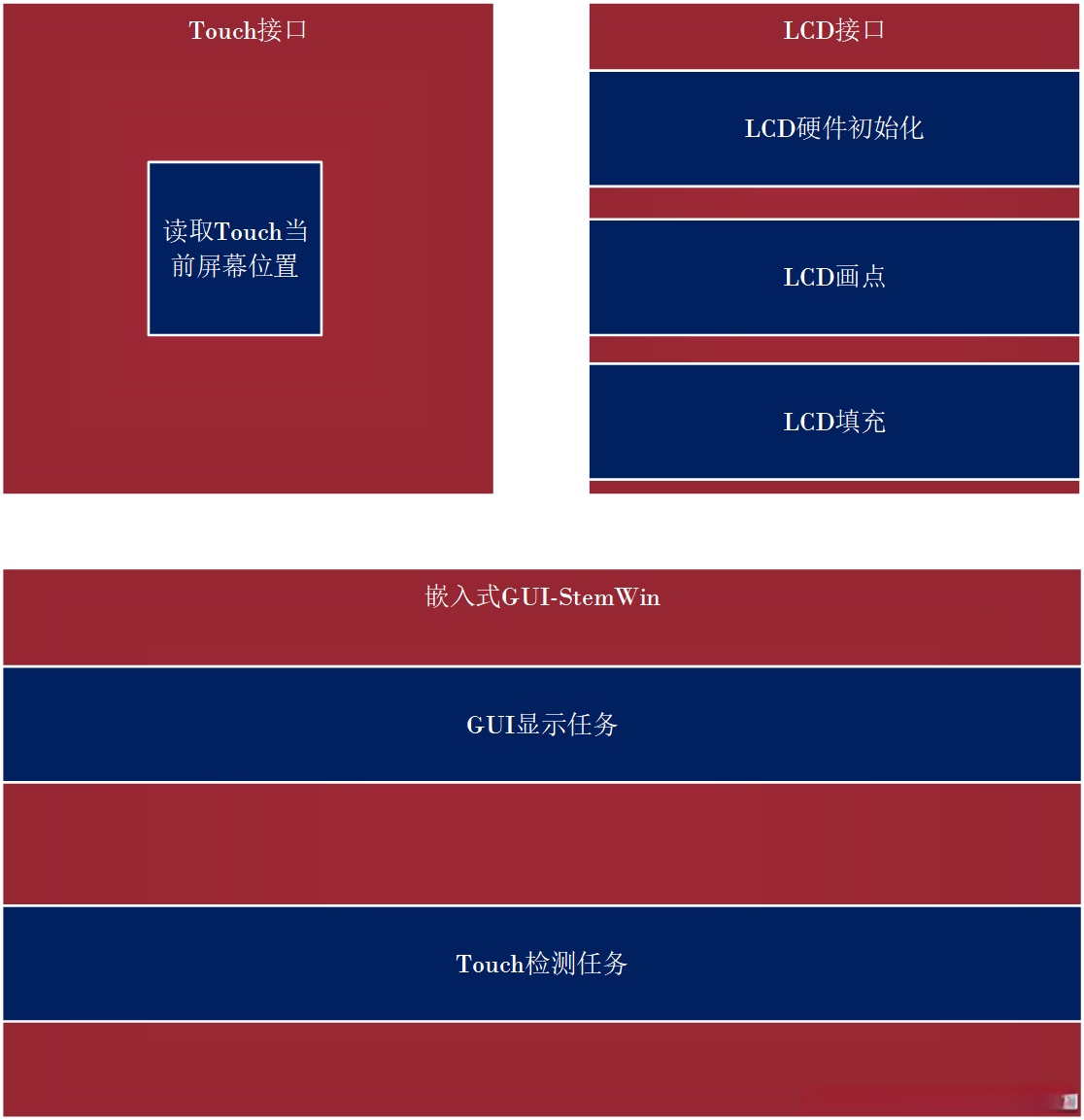

2、 软件设计
-
LCD外设驱动
- Touch驱动
- LCD驱动
-
嵌入式GUI库
- STemWin移植
- GUI显示任务
- Touch检测任务
（三）WebServer功能

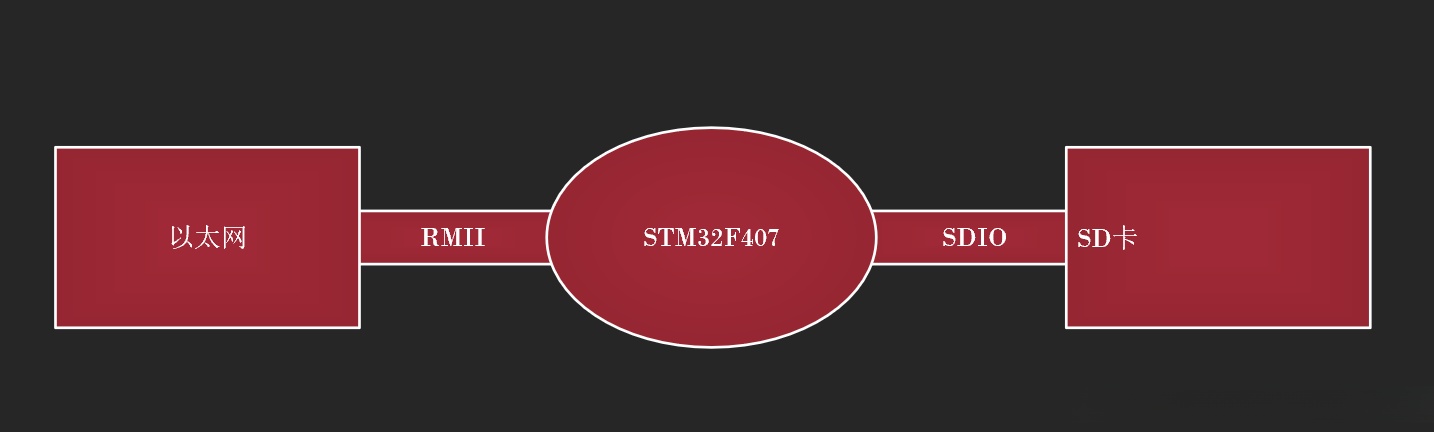

1、硬件设计
WebServer是基于网络通信，需要硬件支持
-
以太网-WebServer
- STM32 通过RMII接口驱动以太网外设
-
SD卡- 存储网页文件
- STM32 通过RMII接口驱动以太网外设
- STM32 通过RMII接口驱动以太网外设
2、软件设计
Web其实就是浏览器与服务器通过HTTP协议进行网络通信
-
STM32作为Web服务器
- 通过LwIP驱动网卡，实现HttpServer
- 通过FatFS驱动SD卡，实现存储网页文件
-
Web网页开发
- 移植开源网页框架
- 移植开源网页框架
二、开发环境搭建
（一）软件环境
STM32

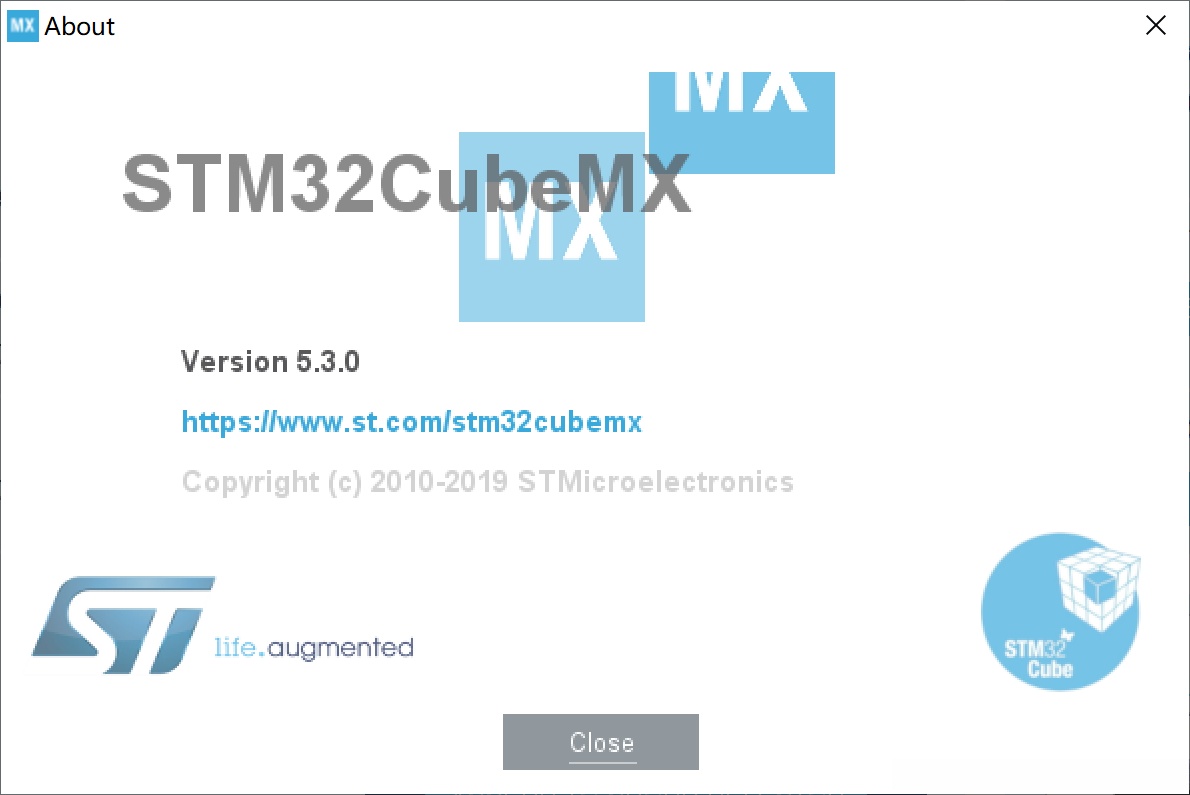

STM32CubeMX
/*
1.STM32CubeMX 要求版本 5.0.0以上
*/
/*

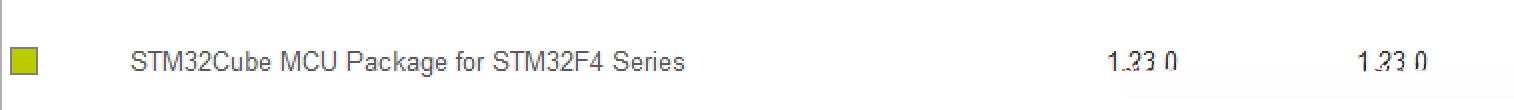

2.STM32Cube MCU Package for STM32F4 要求版本1.23.0
*/

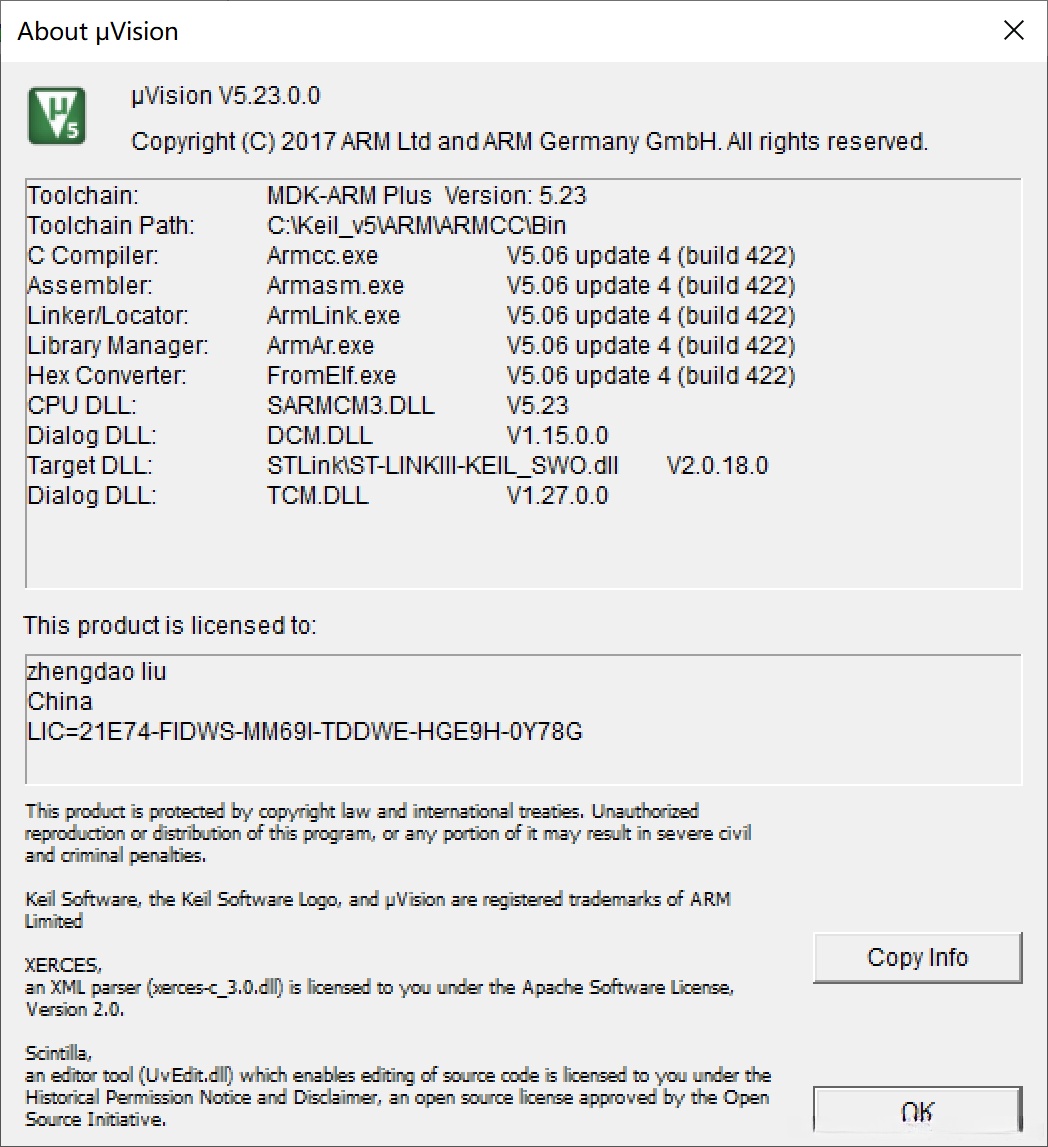

MDK-ARM
/*
MDK-ARM 要求版本5.23.0.0 以上
*/
/*

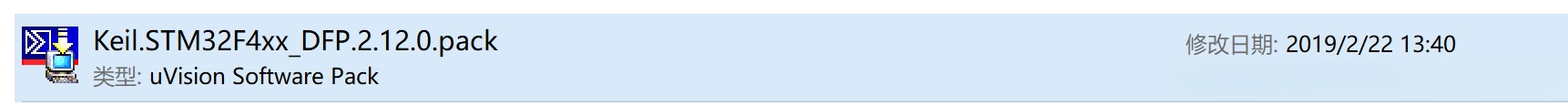

Keil.STM32F4xx_DFP.2.12.0.pack
*/
zigbee

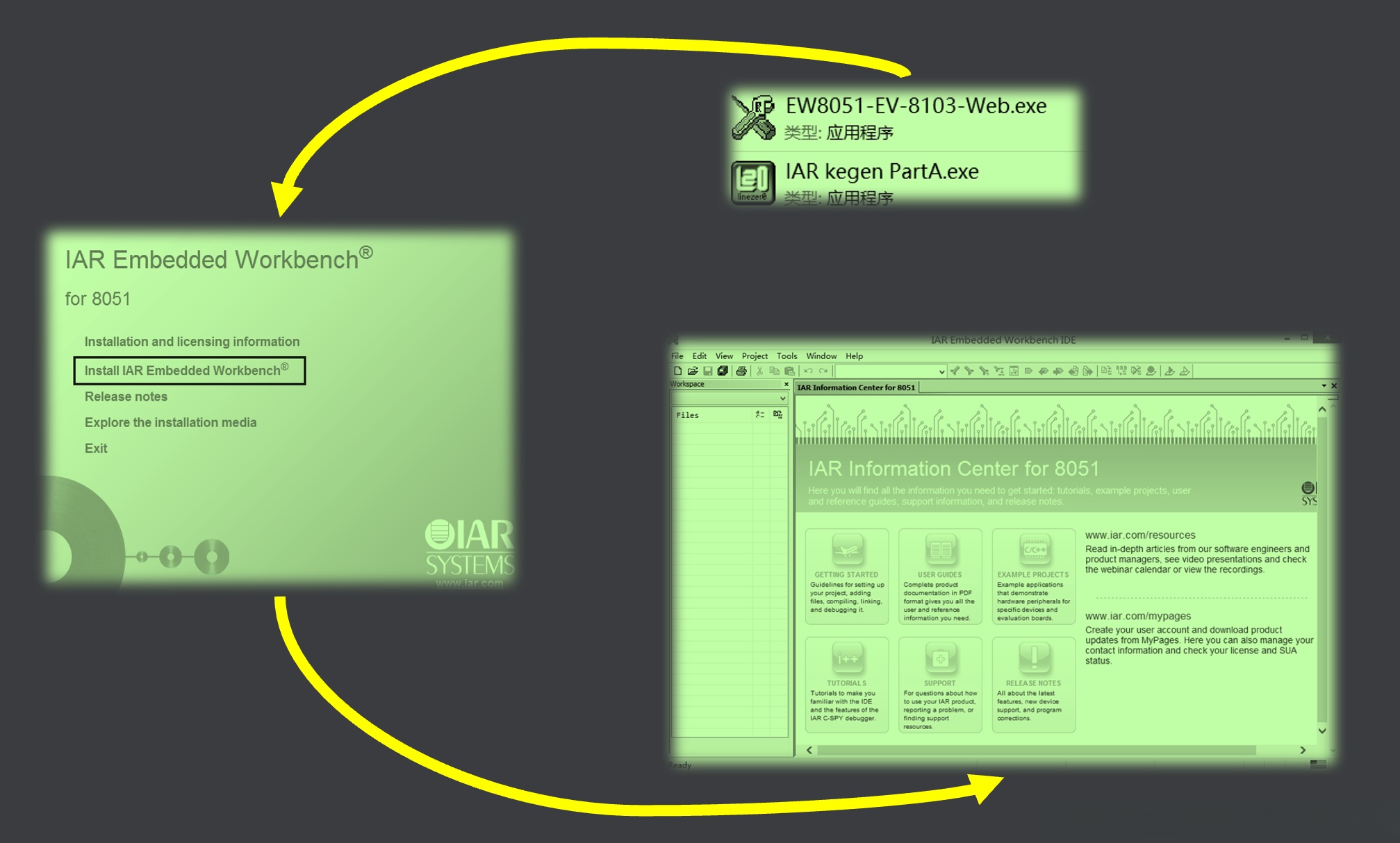

IAR for 8051
/*
EW8051-EV-8103-Web
*/

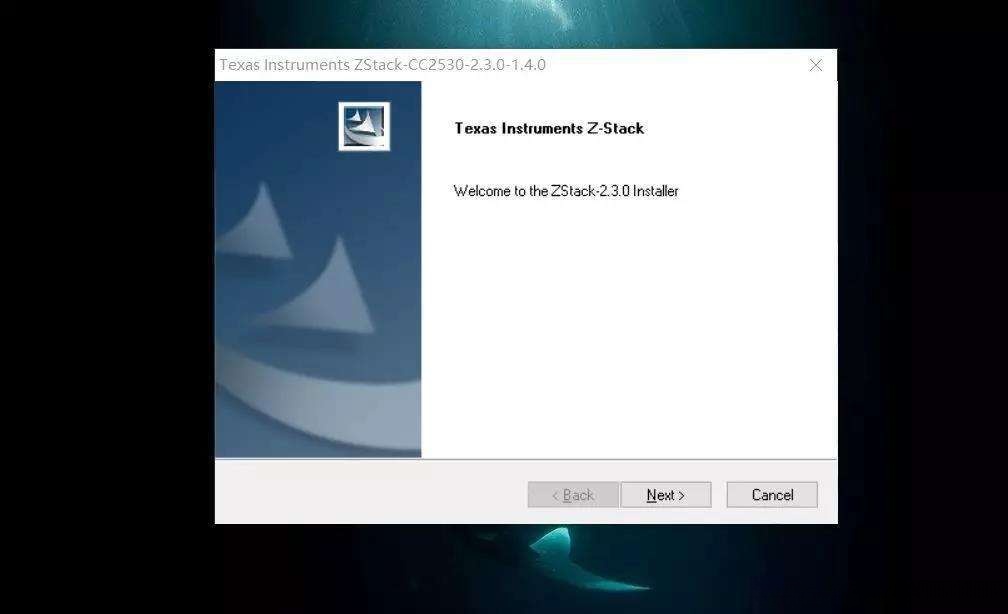

Zstack
/*
EW8051-EV-8103-Web
*/

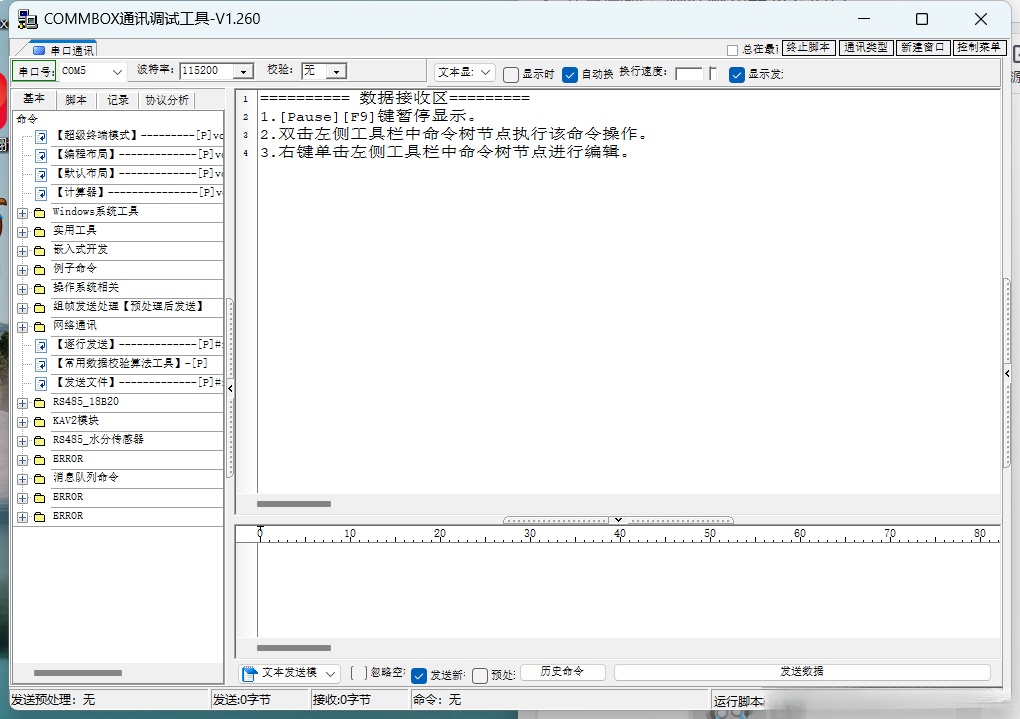

串口调试工具
（二）硬件环境
STM32

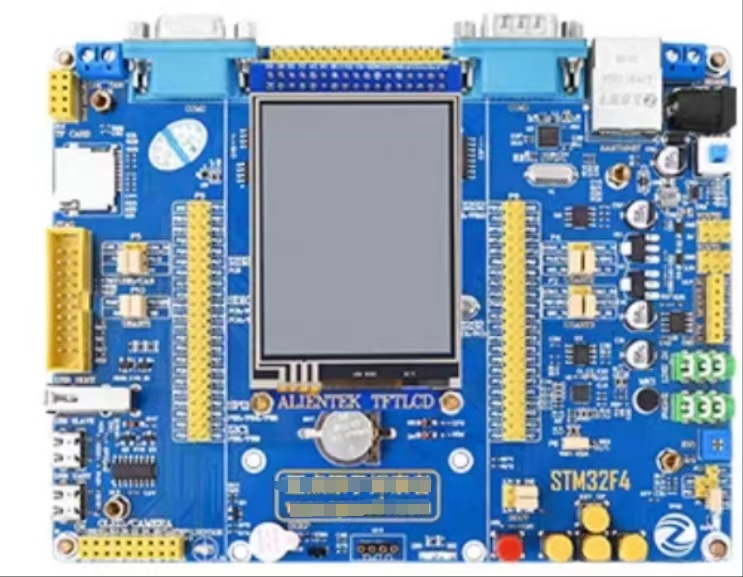

STM32F407开发板

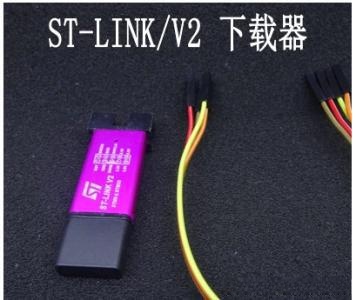

STLINK
/*需要安装驱动程序*/

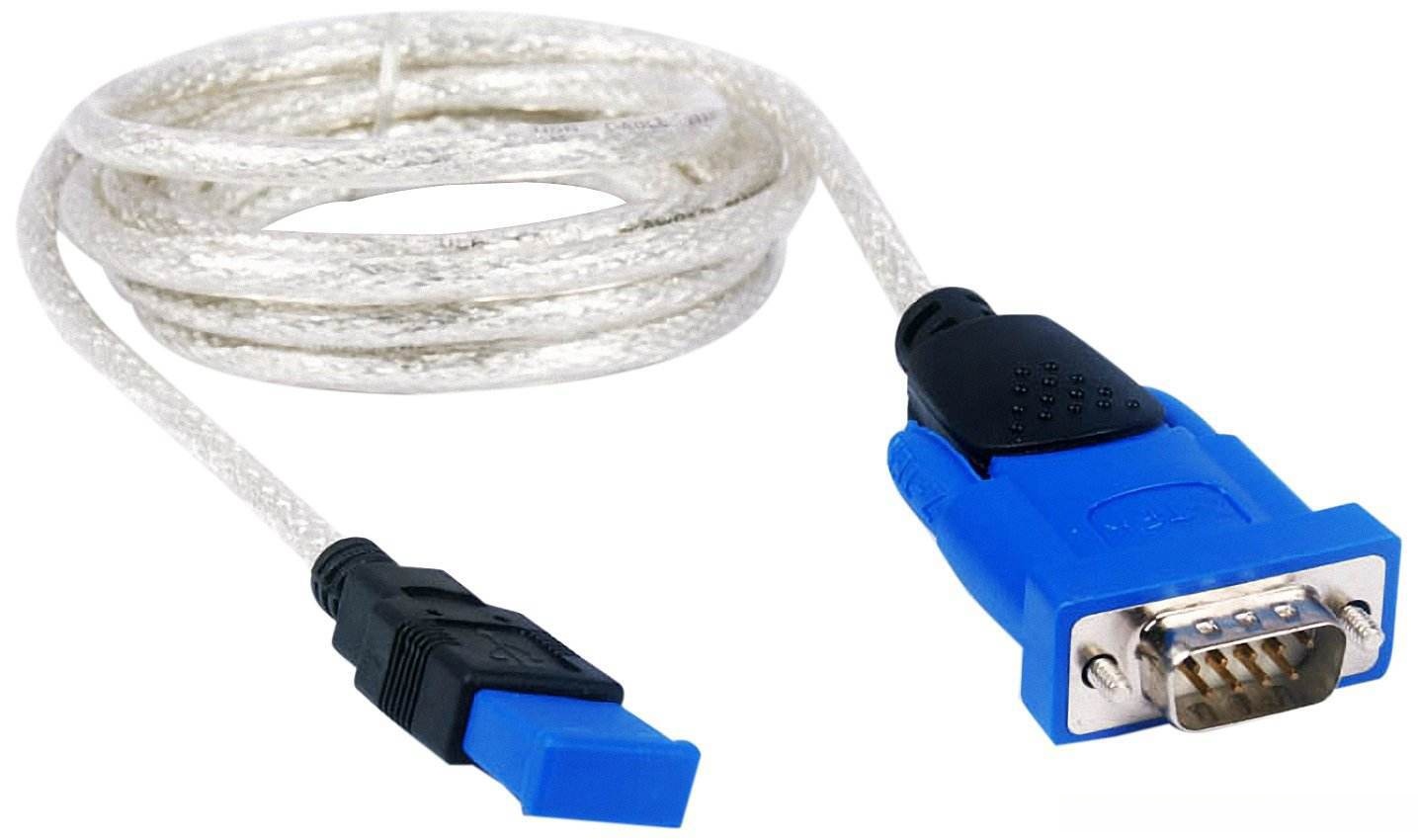

USB转RS232
/*需安装USB串口驱动*/

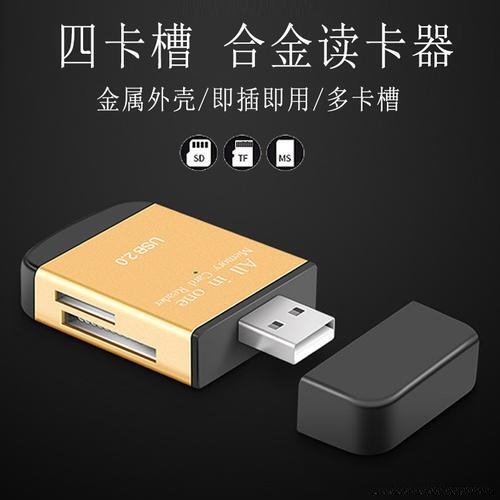

读卡器

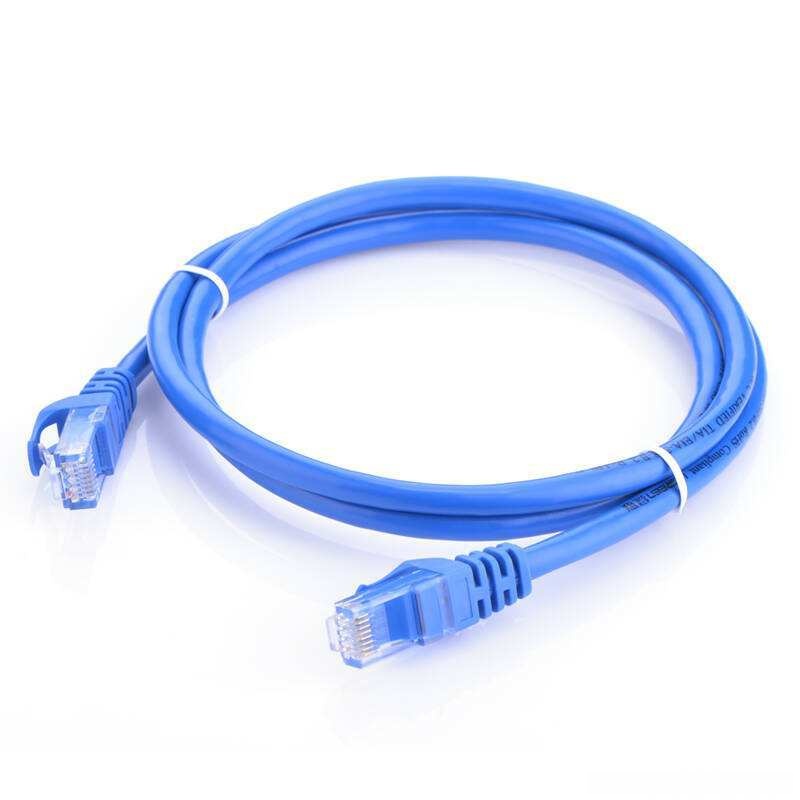

网线
zigbee

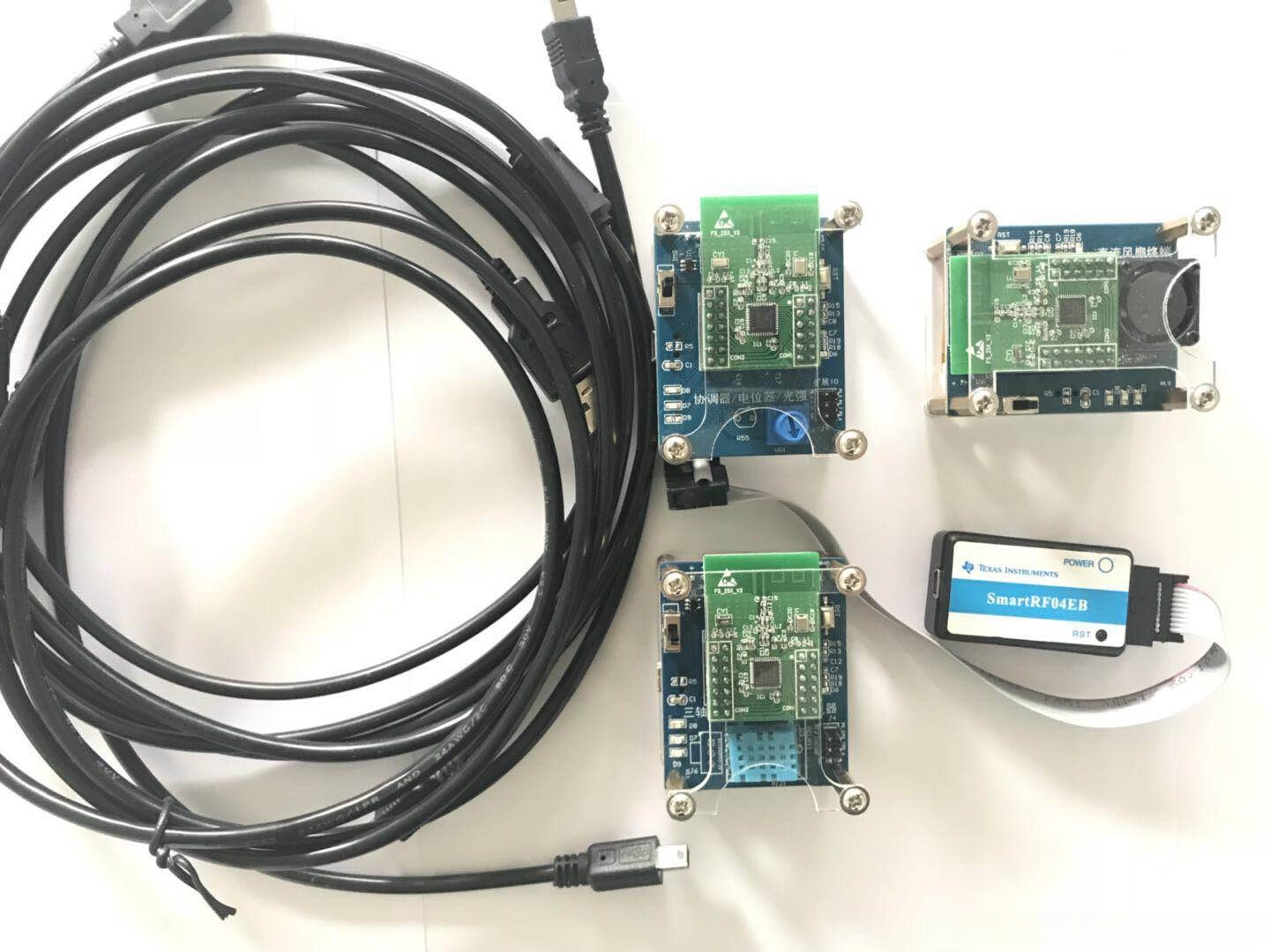

CC2530开发板
/*需安装SmartRF04EB驱动*/
