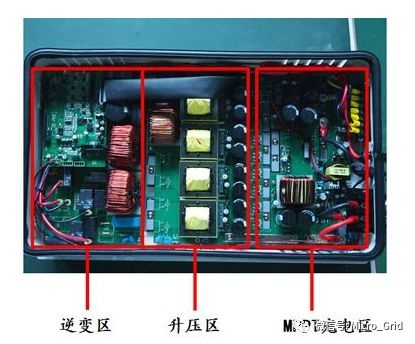

在光伏逆变器中扮演关键角色的元器件是电感；其主要功能包括储能、升压、滤波以及抑制电磁干扰（EMI）。采用灌胶式电感设计能够有效降低逆变器内部电路温度及整个电感组件的温度；不仅能够显著提升其性能指标还能延长使用寿命。

电气参数如下

额定电流：27.3A

感量：660uH @27.3A

最大纹波电流30%In

开关频率：36kHz
