计算机图形学——OpenGL之光照
计算机图形学——OpenGL之光照
1、光照系统
光照系统可以分为三部分：
- 光源就是光的来源，可以是太阳或者电灯等。
材质是指接受光照的各种物体的表面，由于物体如何反射光线只由物体表面决定（OpenGL中没有考虑光的折射），材质特点就决定了物体反射光线的特点。
光照环境是指一些额外的参数，它们将影响最终的光照画面，比如一些光线经过多次反射后，已经无法分清它究竟是由哪个光源发出，这时，指定一个“环境亮度”参数，可以使最后形成的画面更接近于真实情况。
相关概念：
镜面反射：光线入射理想的光滑平面，反射后的光线是很规则的
漫反射：光线入射粗糙的、不光滑的平面，反射后的光线是杂乱的
2、设置光源
在OpenGL中，仅仅支持有限数量的光源。使用GL_LIGHT0表示第0号光源，GL_LIGHT1表示第1号光源，依次类推。OpenGL至多会支持8个光源，即GL_LIGHT0到GL_LIGHT7。使用glEnable函数可以开启它们。例如，glEnable(GL_LIGHT0);可以开启第0号光源。使用glDisable函数则可以关闭光源。
每一个光源都可以设置其属性，这一动作是通过glLight函数完成的。glLight函数具有三个参数，第一个参数指明是设置哪一个光源的属性，第二个参数指明是设置该光源的哪一个属性，第三个参数则是指明把该属性值设置成多少。光源的属性：
GL_AMBIENT表示该光源所发出的光，经过非常多次的反射后，最终遗留在整个光照环境中的强度
GL_DIFFUSE表示该光源所发出的光，照射到粗糙表面时经过漫反射，所得到的光的强度
GL_SPECULAR表示该光源所发出的光，照射到光滑表面时经过镜面反射，所得到的光的强度。 其中每个属性由四个值表示，分别代表了颜色的R, G, B, A值。
GL_POSITION属性。表示光源所在的位置。由四个值（X, Y, Z, W）表示。如果第四个值W为零，则表示该光源位于无限远处，前三个值表示了它所在的方向。这种光源称为方向性光源，通常，太阳可以近似的被认为是方向性光源。
如果第四个值W不为零，则X/W, Y/W, Z/W表示了光源的位置。这种光源称为位置性光源。对于位置性光源，设置其位置与设置多边形顶点的方式相似，各种矩阵变换函数例如：glTranslate*、glRotate*等在这里也同样有效。
方向性光源在计算时比位置性光源快了不少，因此，在视觉效果允许的情况下，应该尽可能的使用方向性光源。
GL_SPOT_DIRECTION、GL_SPOT_EXPONENT、GL_SPOT_CUTOFF属性。表示将光源作为聚光灯使用（这些属性只对位置性光源有效）。
GL_CONSTANT_ATTENUATION、GL_LINEAR_ATTENUATION、GL_QUADRATIC_ATTENUATION属性。这三个属性表示了光源所发出的光线的直线传播特性（这些属性只对位置性光源有效）
3、设置材质
光源是通过glLight函数来设置的，而材质则是通过glMaterial函数来设置的。glMaterial*函数有三个参数。第一个参数表示指定哪一面的属性。可以是GL_FRONT、GL_BACK或者GL_FRONT_AND_BACK。分别表示设置“正面”“背面”的材质，或者两面同时设置。
下面分别说明glMaterial*函数可以指定的材质属性。
GL_AMBIENT表示各种光线照射到该材质上，经过很多次反射后最终遗留在环境中的光线强度。
GL_DIFFUSE表示光线照射到该材质上，经过漫反射后形成的光线强度。
GL_SPECULAR表示光线照射到该材质上，经过镜面反射后形成的光线强度。
通常，GL_AMBIENT和GL_DIFFUSE都取相同的值，可以达到比较真实的效果。
使用GL_AMBIENT_AND_DIFFUSE可以同时设置GL_AMBIENT和GL_DIFFUSE属性。
GL_SHININESS属性。该属性只有一个值，称为“镜面指数”，取值范围是0到128。
该值越小，表示材质越粗糙，点光源发射的光线照射到上面，也可以产生较大的亮点。该值越大，表示材质越类似于镜面，光源照射到上面后，产生较小的亮点。
GL_EMISSION属性。该属性由四个值组成，表示一种颜色。OpenGL认为该材质本身就微微的向外发射光线，以至于眼睛感觉到它有这样的颜色，但这光线又比较微弱，以至于不会影响到其它物体的颜色。
4、光照模型
在OpenGL中，光照模型包括四个部分的内容：
- 全局环境光线：那些充分散射，无法分清究竟来自哪个光源的光线的强度
- 观察点位置是在较近位置还是在无限远处
- 物体正面与背面是否分别计算光照
- 镜面颜色（即GL_SPECULAR属性所指定的颜色)的计算是否从其它光照计算中分离出来，并在纹理操作以后在进行应用
可以通过函数glLightModel*来进行设置。该函数有两个参数，第一个表示要设置的项目，第二个参数表示要设置成的值。
GL_LIGHT_MODEL_AMBIENT表示全局环境光线强度，由四个值组成。
GL_LIGHT_MODEL_LOCAL_VIEWER表示是否在近处观看，若是则设置为GL_TRUE，否则（即在无限远处观看）设置为GL_FALSE。
GL_LIGHT_MODEL_COLOR_CONTROL表示颜色计算方式。
GL_LIGHT_MODEL_TWO_SIDE表示是否执行双面光照计算。如果设置为GL_TRUE，则OpenGL不仅将根据法线向量计算正面的光照，也会将法线向量反转并计算背面的光照。
OpenGL默认是关闭光照处理的。要打开光照处理功能，使用下面的语句：
glEnable(GL_LIGHTING);
同样要关闭光照处理功能，使用glDisable(GL_LIGHTING)。

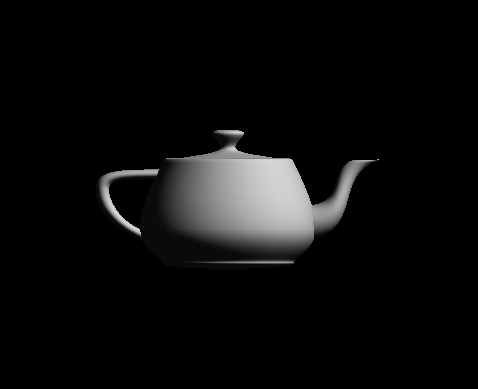

5、实例演示：
源码：
#include <GL/glut.h>
void GL_display();
void GL_reshape(GLsizei w, GLsizei h);
void GL_myInitial();
void main(void)
{
glutCreateWindow("Gouraud光照模型");
GL_myInitial();
glutDisplayFunc(GL_display);
glutReshapeFunc(GL_reshape);
glutMainLoop();
}
void GL_myInitial()
{
GLfloat light_position[] = {1.0,1.0,1.0,0.0};
GLfloat light_ambient [] = { 0.0, 0.0, 0.0, 1.0 };
GLfloat light_diffuse [] = { 1.0, 1.0, 1.0, 1.0 };
GLfloat light_specular[] = { 1.0, 1.0, 1.0, 1.0 };
glLightfv(GL_LIGHT0, GL_POSITION, light_position);
glLightfv(GL_LIGHT0, GL_AMBIENT , light_ambient );
glLightfv(GL_LIGHT0, GL_DIFFUSE , light_diffuse );
glLightfv(GL_LIGHT0, GL_SPECULAR, light_specular);
glEnable(GL_LIGHTING);
glEnable(GL_LIGHT0);
glDepthFunc(GL_LESS);
glEnable(GL_DEPTH_TEST);
}
void GL_display()
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glutSolidTeapot(0.5);
glFlush();
}
void GL_reshape(GLsizei w, GLsizei h)
{
glViewport(0, 0, w, h);
glMatrixMode(GL_PROJECTION);
glLoadIdentity();
if (w <= h)
glOrtho (-1.5, 1.5, -1.5*(GLfloat)h/(GLfloat)w, 1.5*(GLfloat)h/(GLfloat)w, -10.0, 10.0);
else
glOrtho (-1.5*(GLfloat)w/(GLfloat)h, 1.5*(GLfloat)w/(GLfloat)h, -1.5, 1.5, -10.0, 10.0);
glMatrixMode(GL_MODELVIEW);
glLoadIdentity();
}
