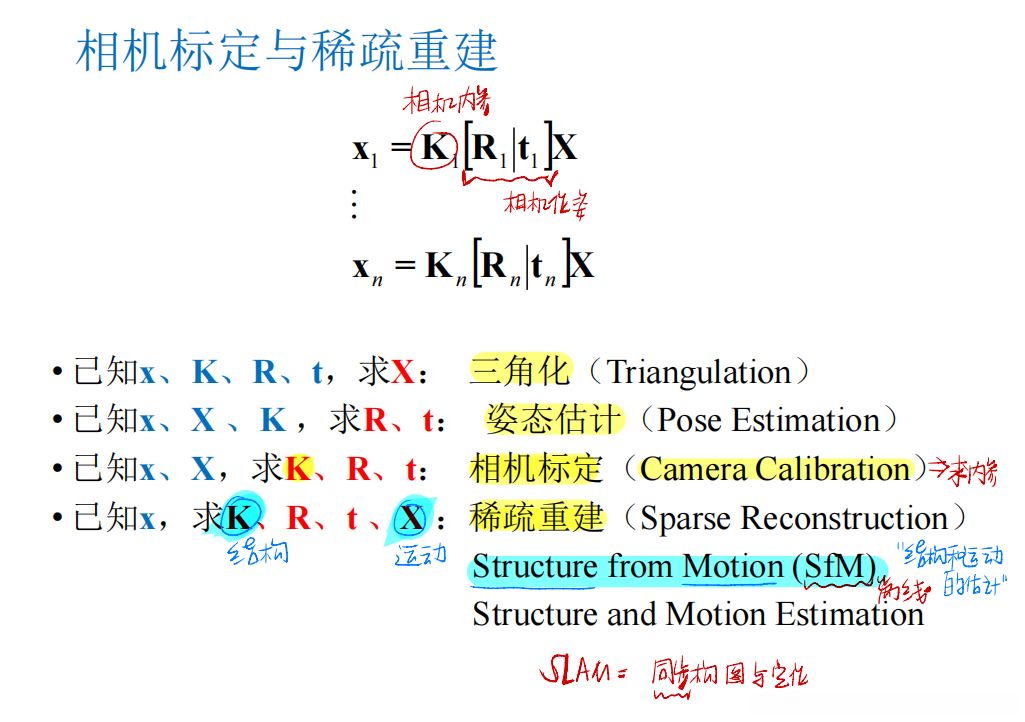

国科大人工智能学院《计算机视觉》课 —三维视觉—相机标定与稀疏重建

阅读量：

在这里插入图片描述
在这里插入图片描述

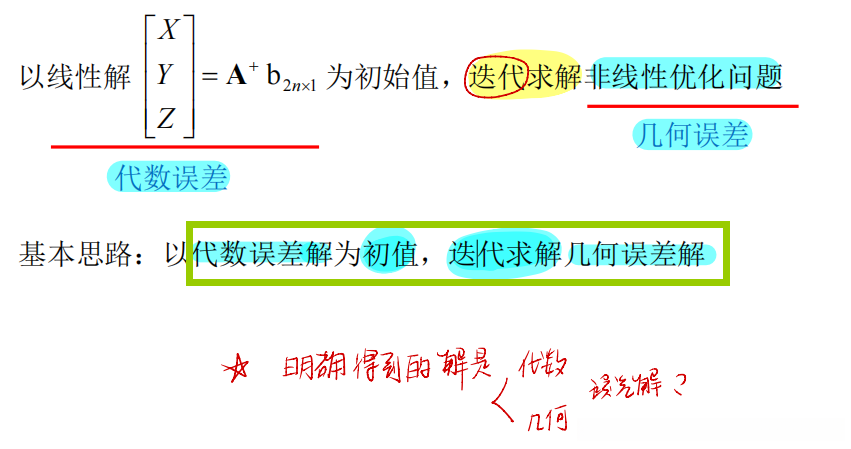

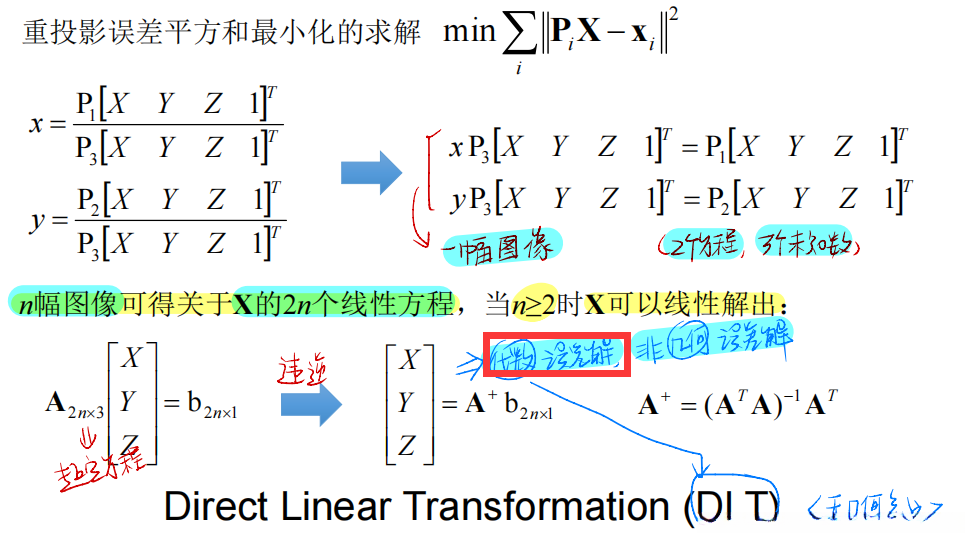

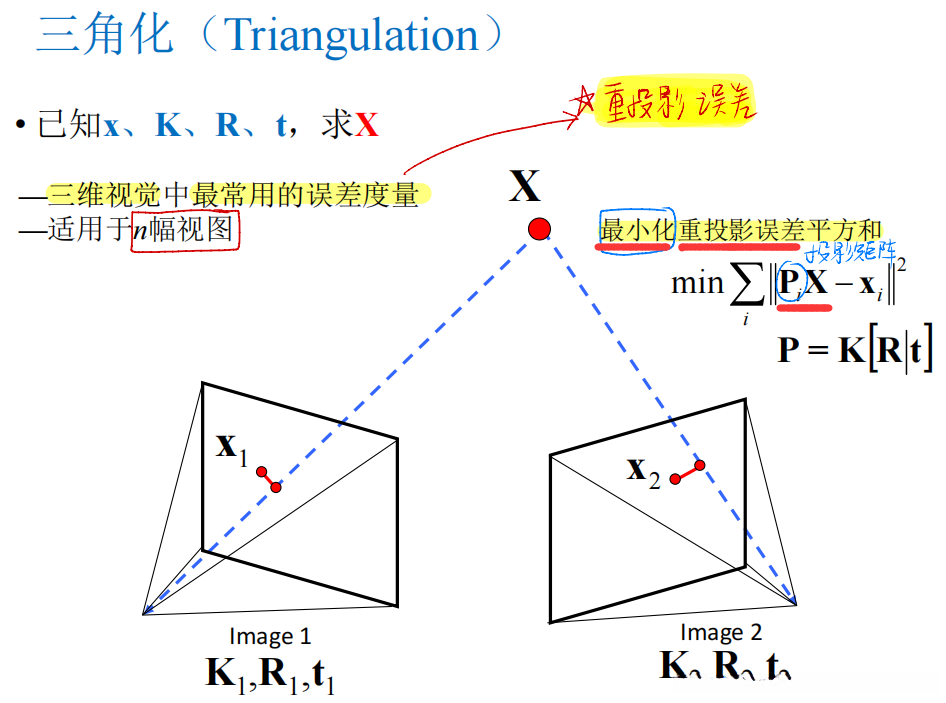

一、三角化：求X

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

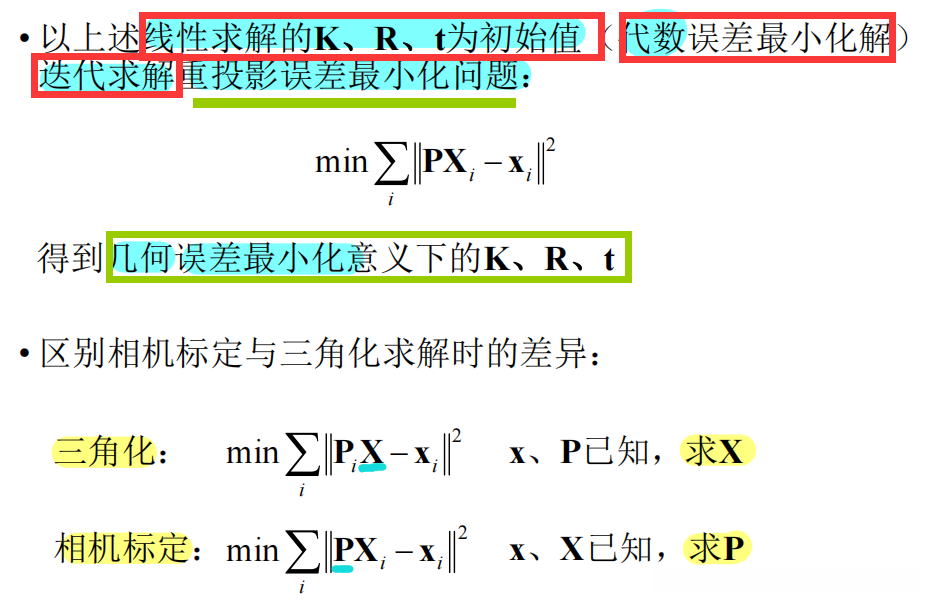

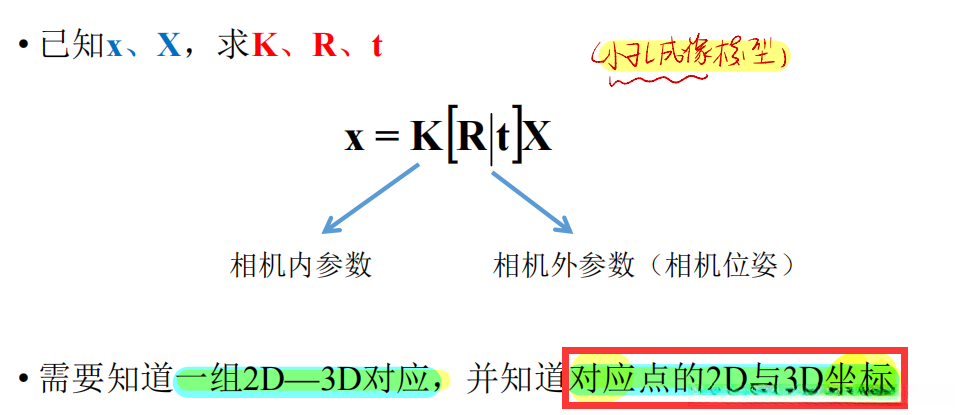

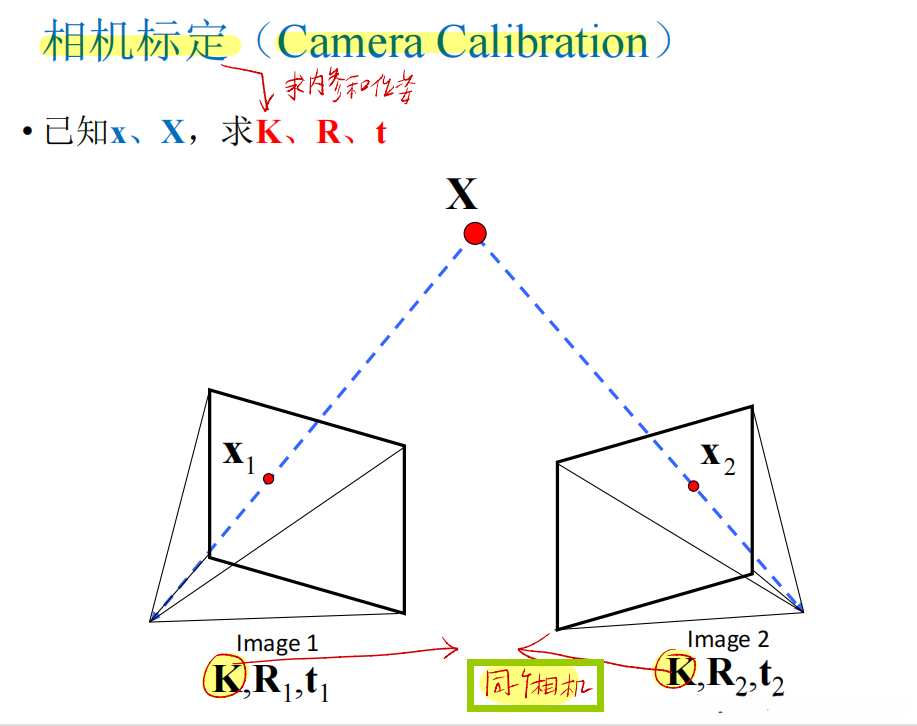

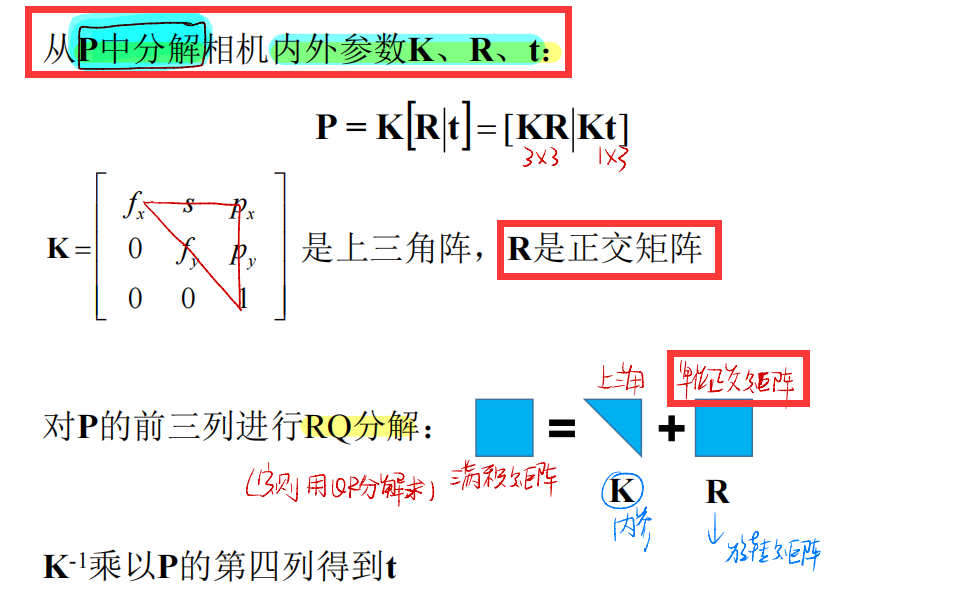

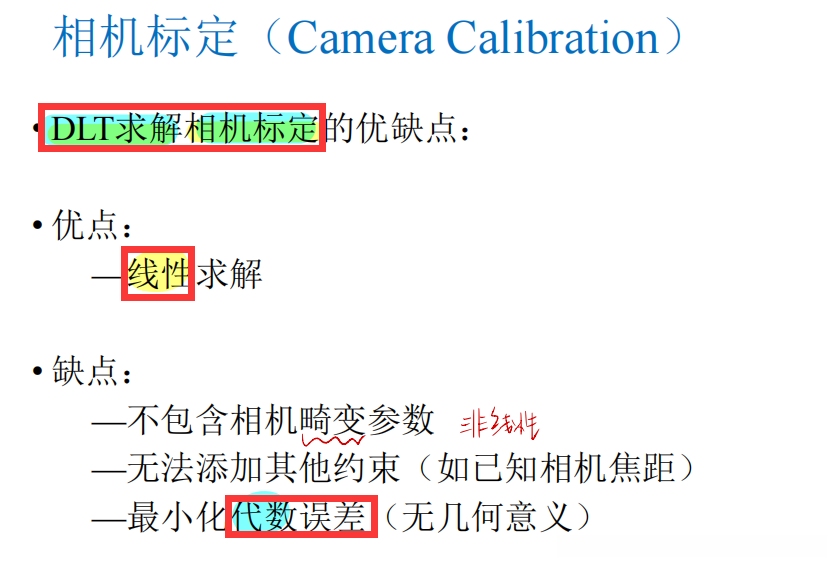

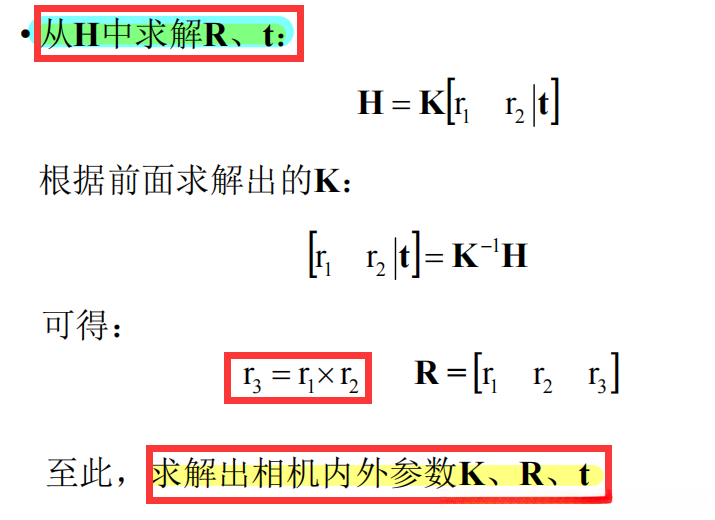

二、相机标定：求K、R、t（K是同一个）

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

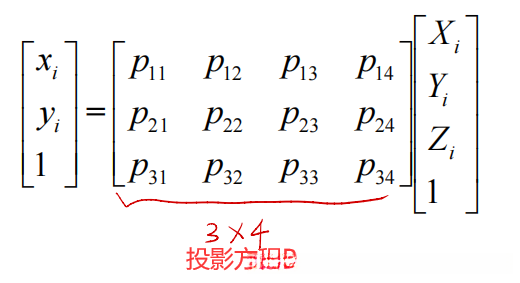

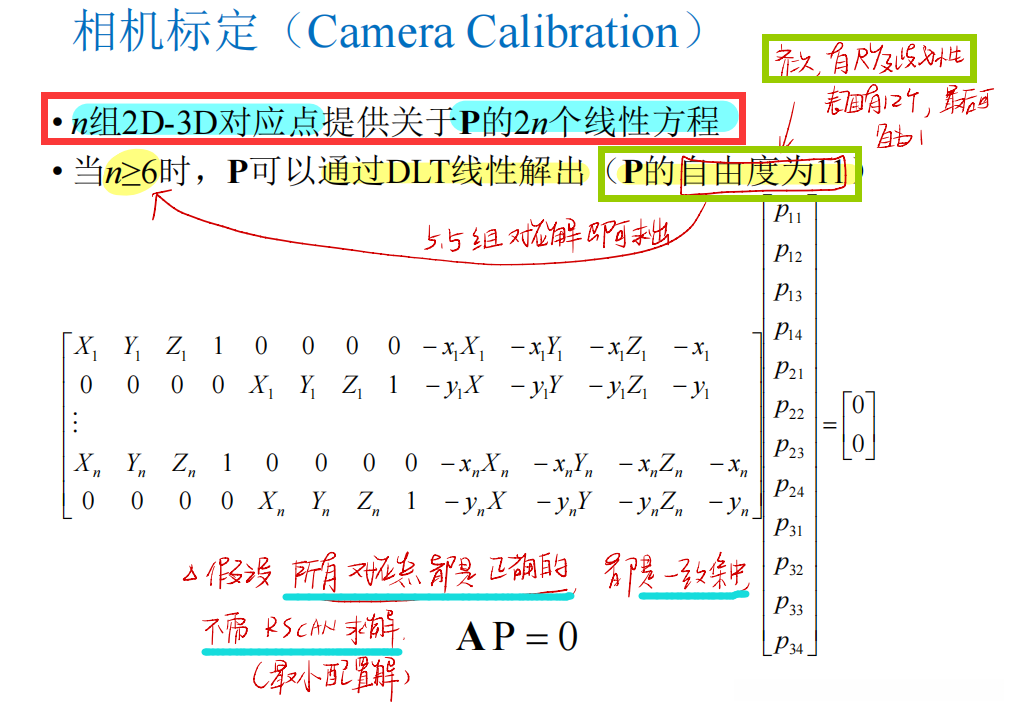

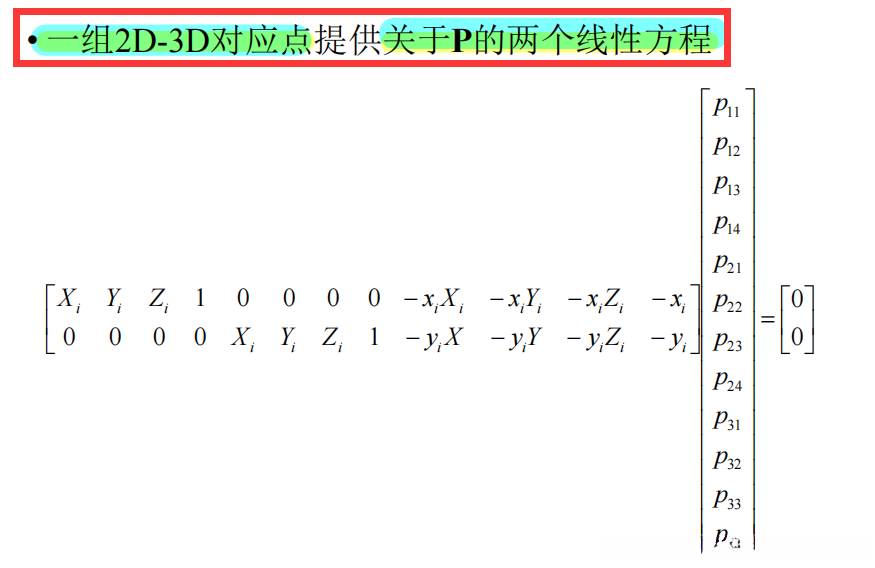

投影矩阵P有11个自由度 。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

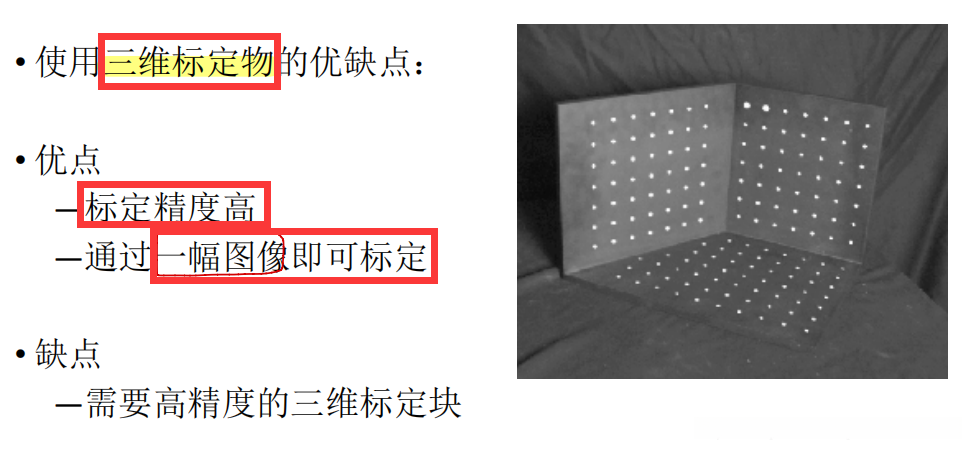

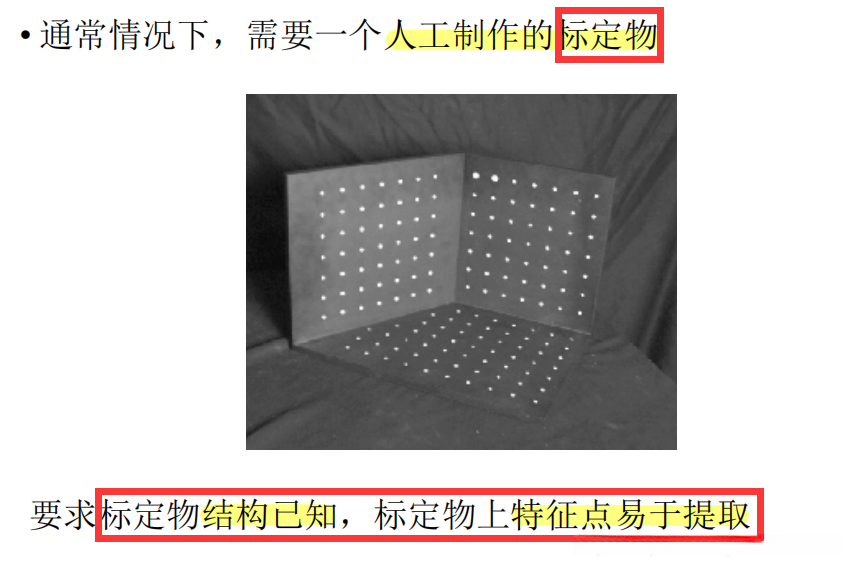

三维标定物 ：只需一幅图像

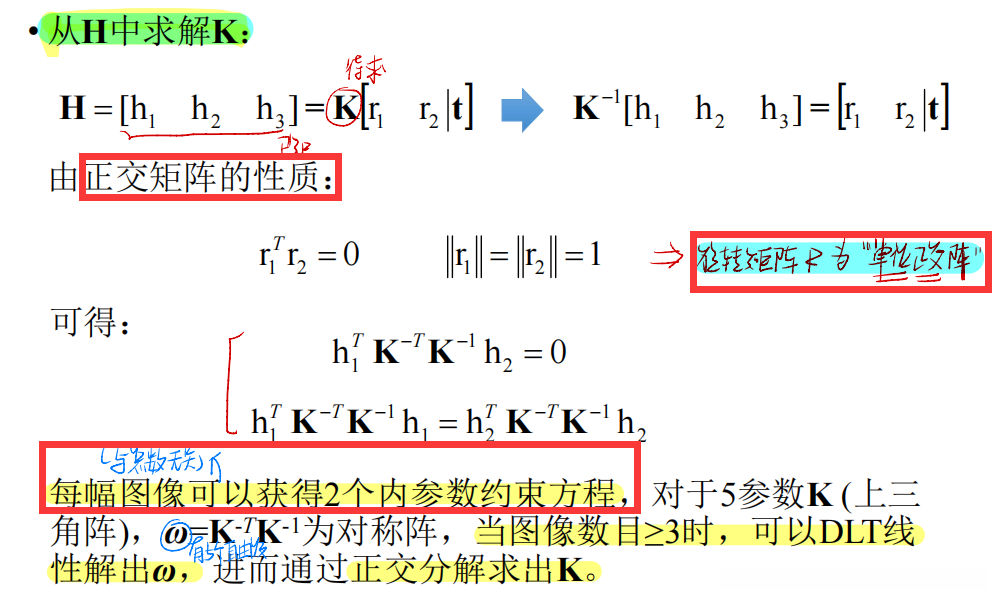

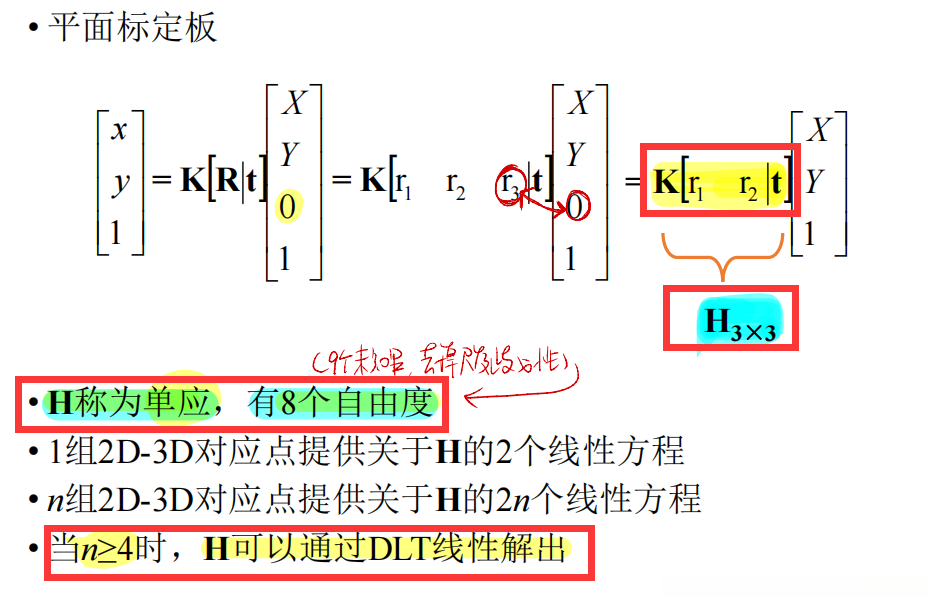

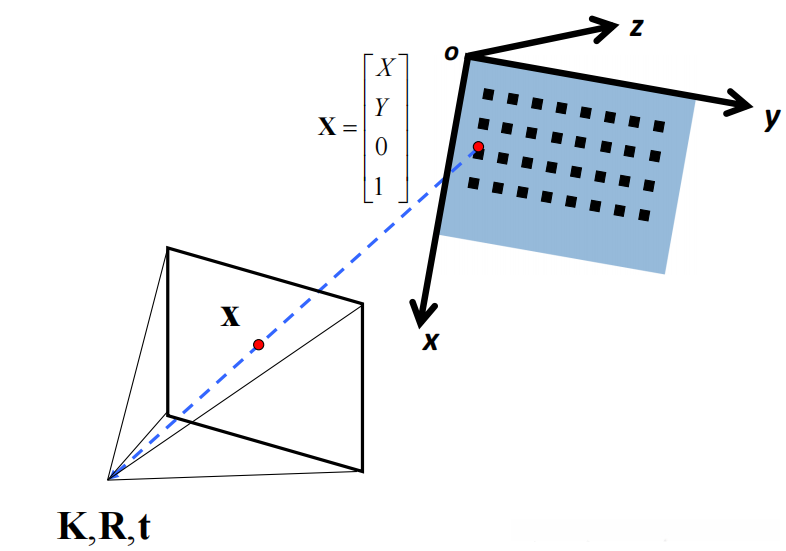

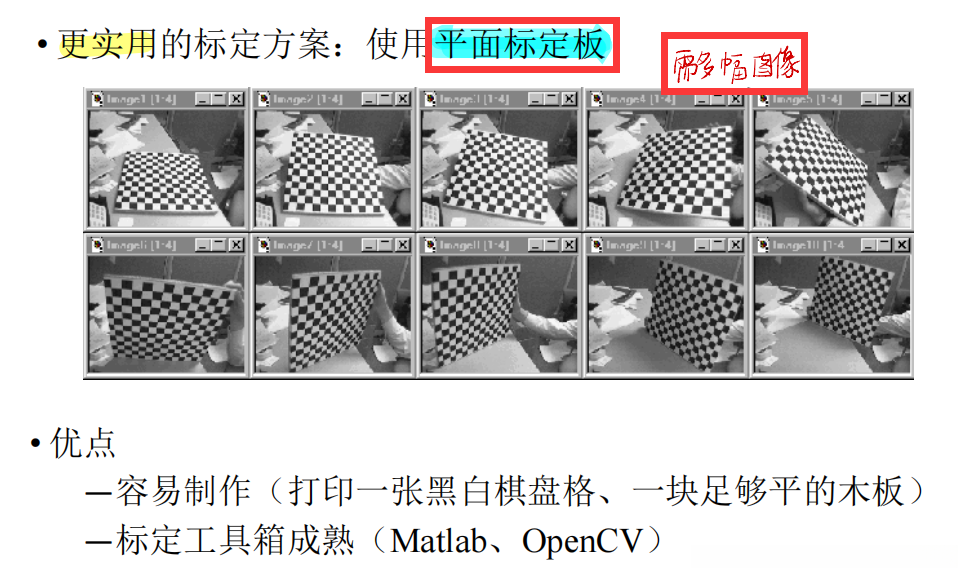

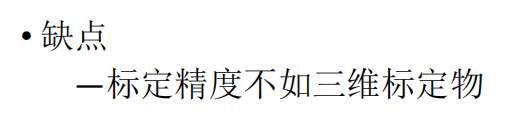

平面标定板 ：至少需要三幅图像

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

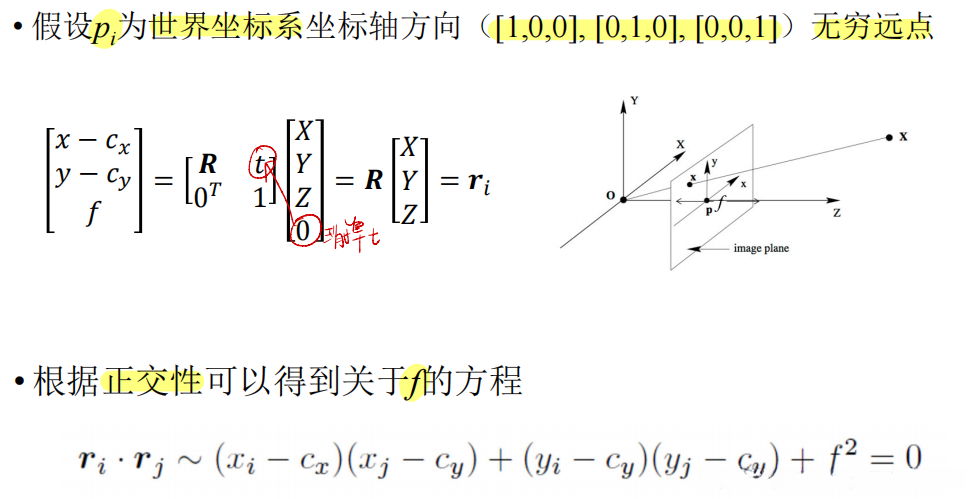

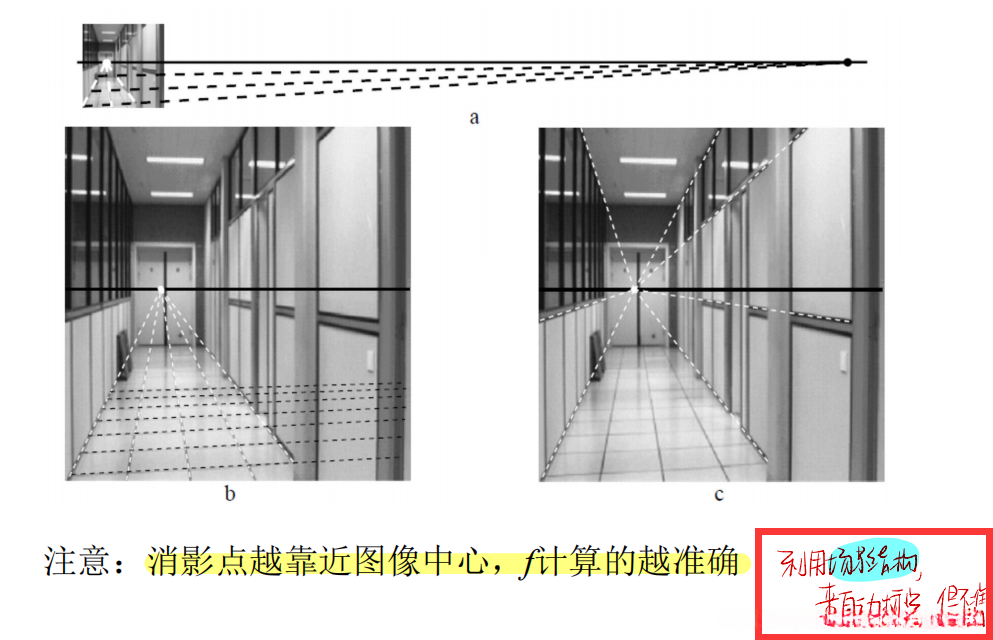

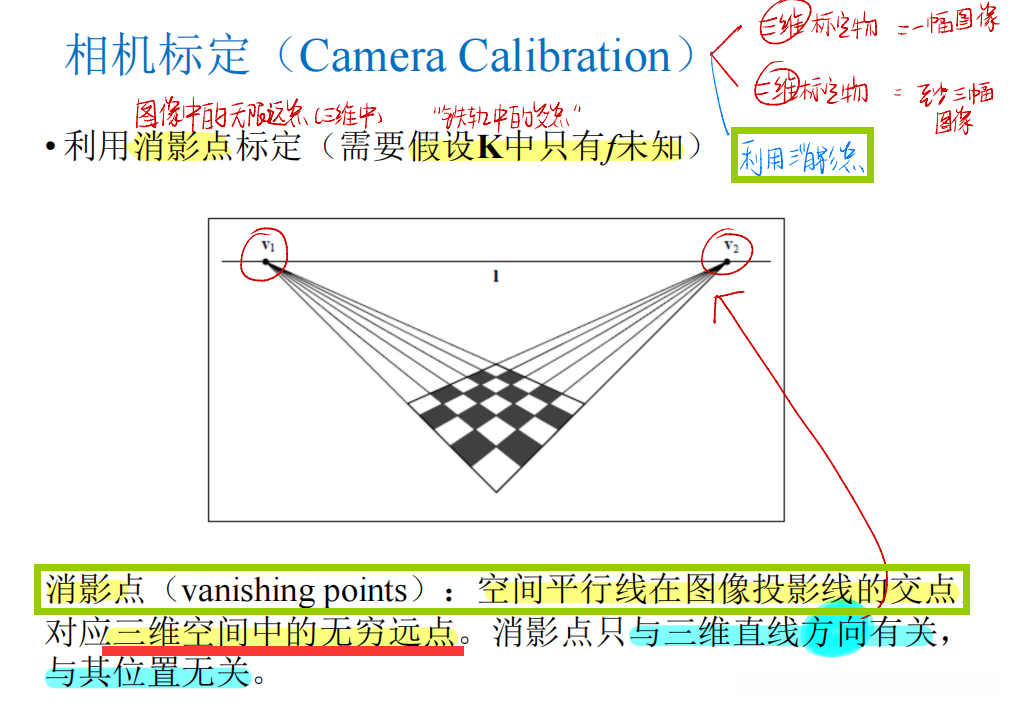

除了三维标定物和二维标定平面 外，还可以利用消影点 进行标定。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

单应矩阵 ：

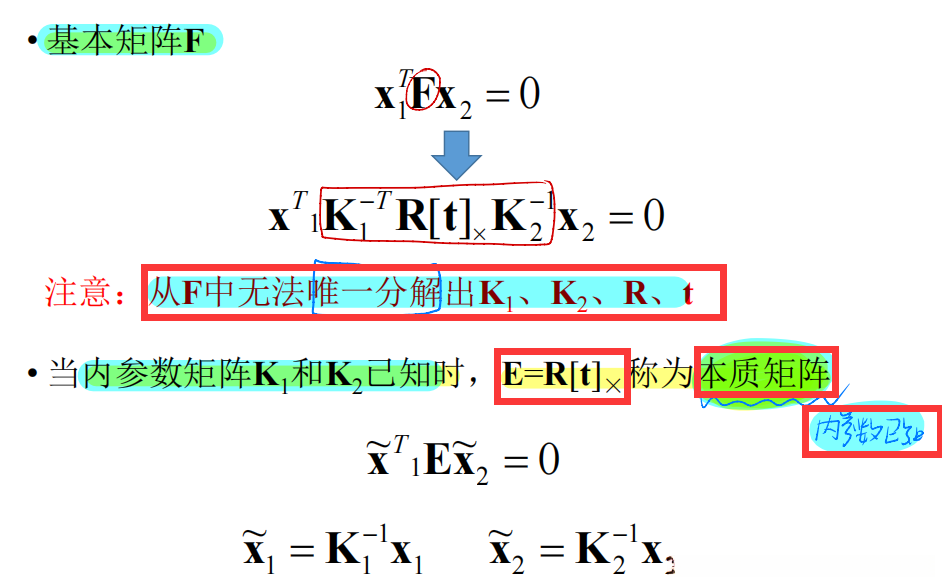

  • 基本矩阵
  • 单应矩阵
  • 本质矩阵
  • 投影矩阵

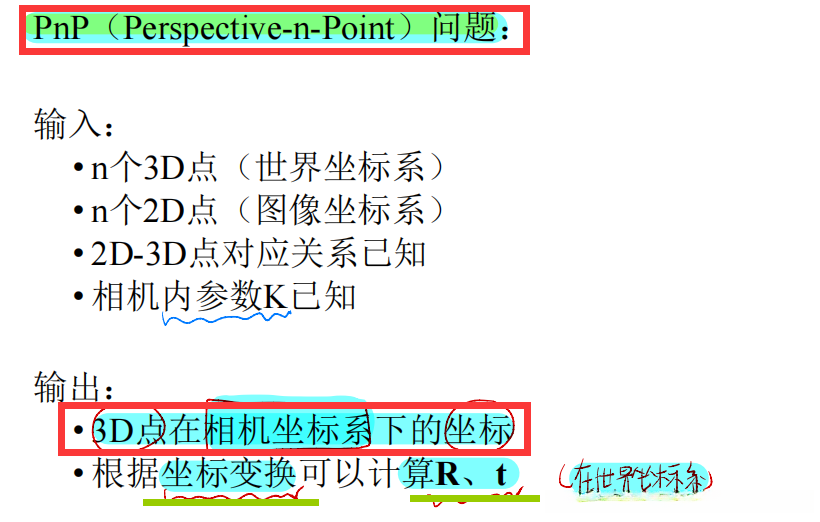

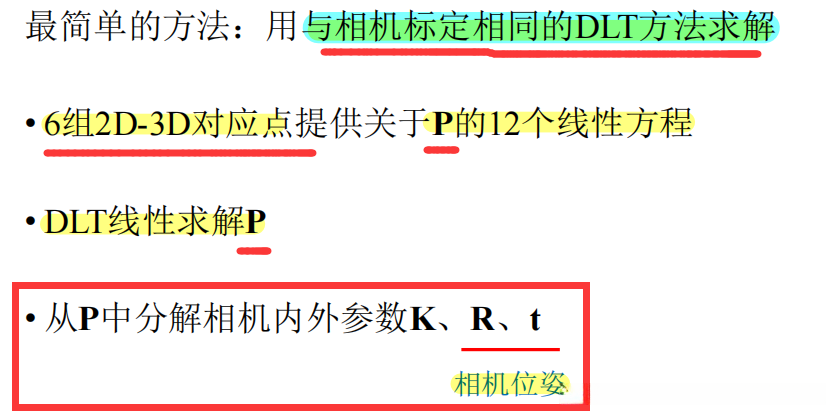

三、姿态估计：求R、t

在这里插入图片描述
在这里插入图片描述

最少为 P3P

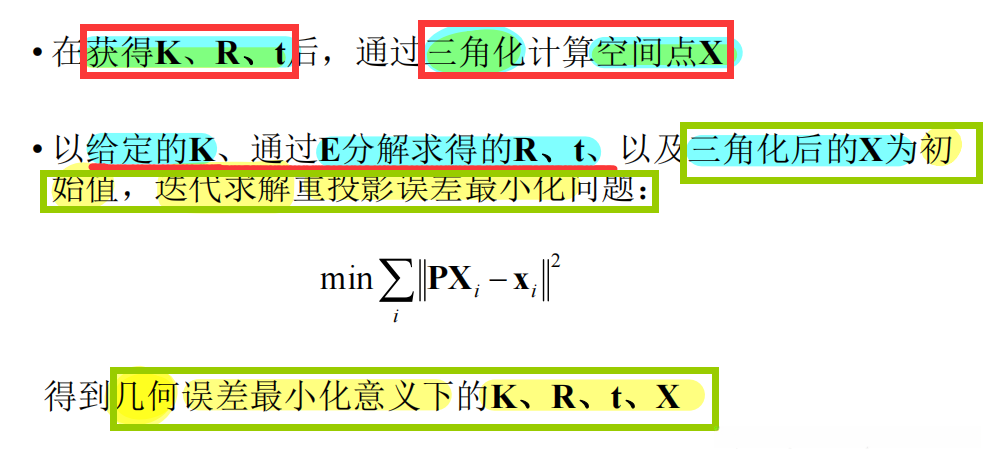

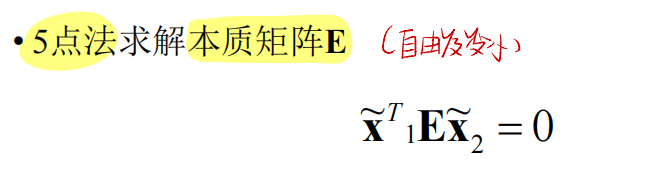

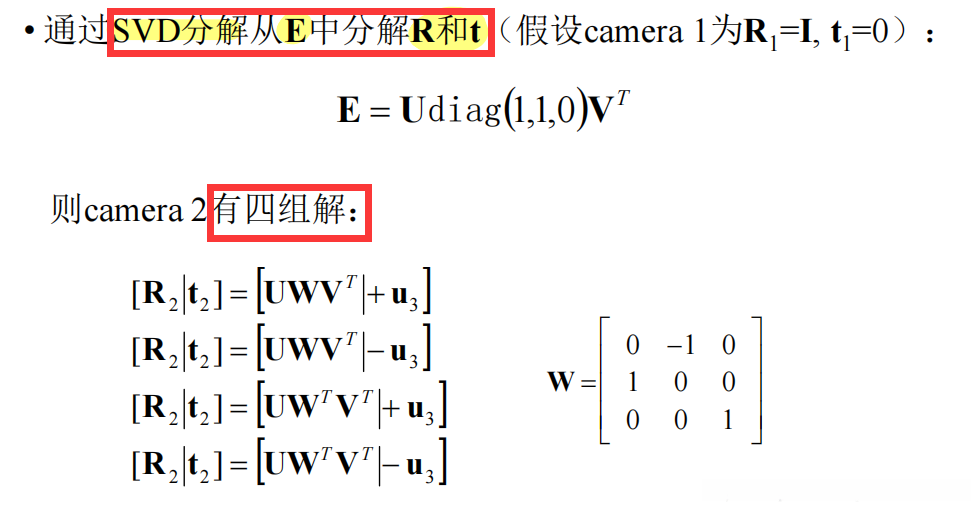

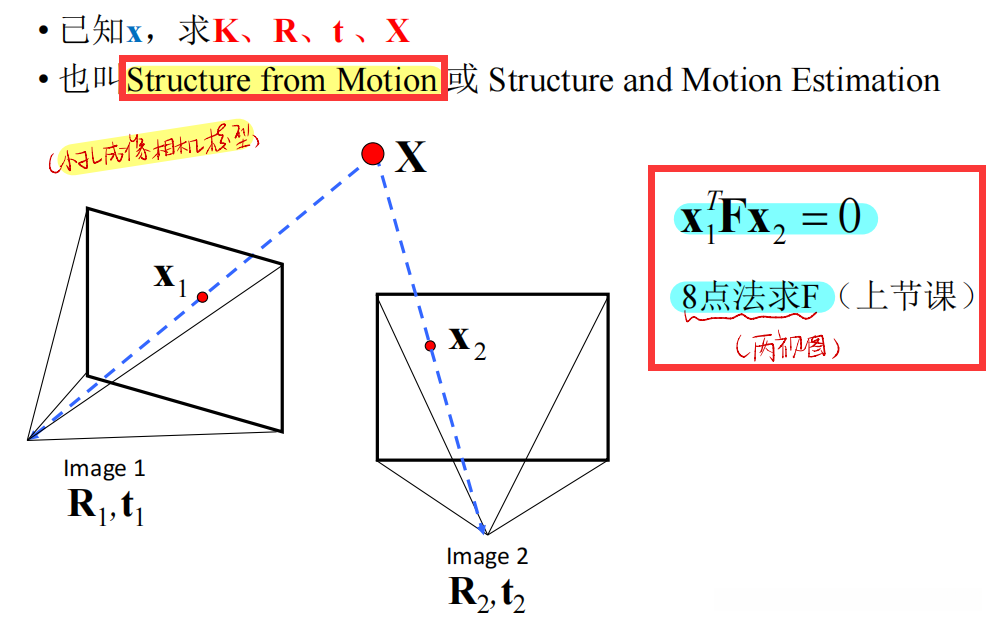

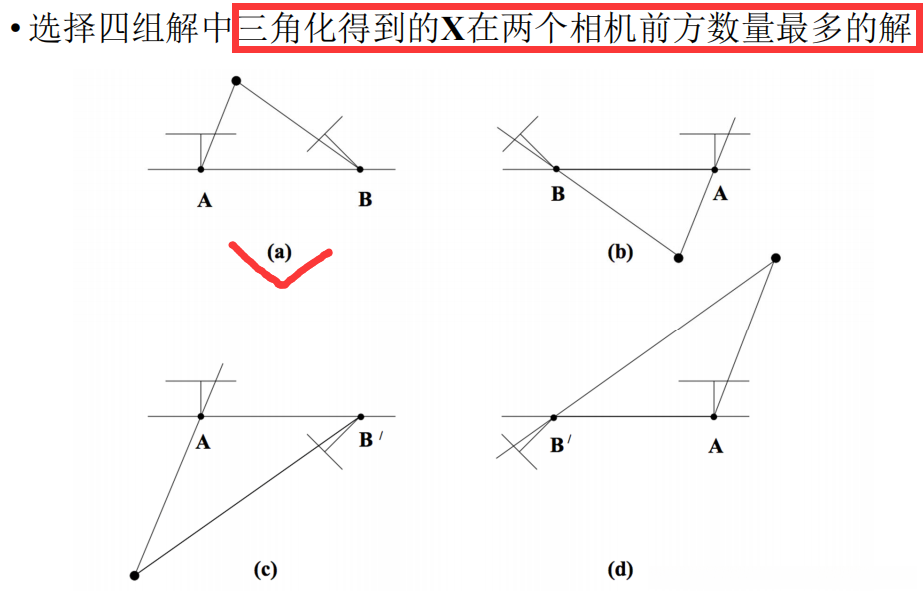

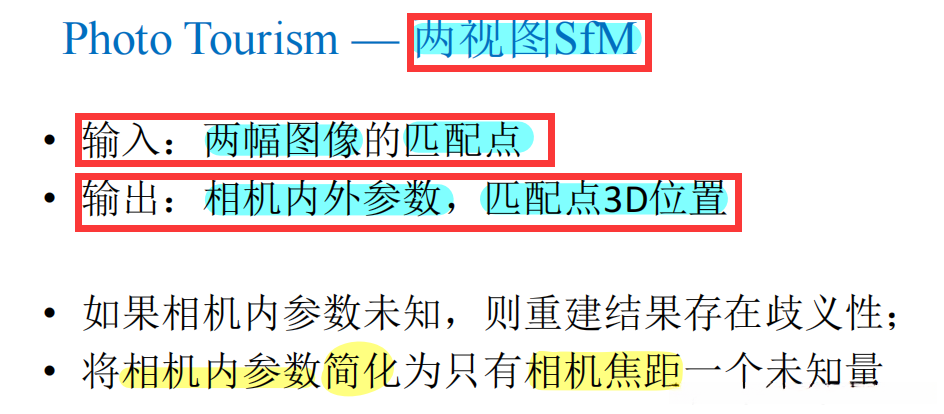

四、稀疏重建 SFM：求K、R、t、X

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

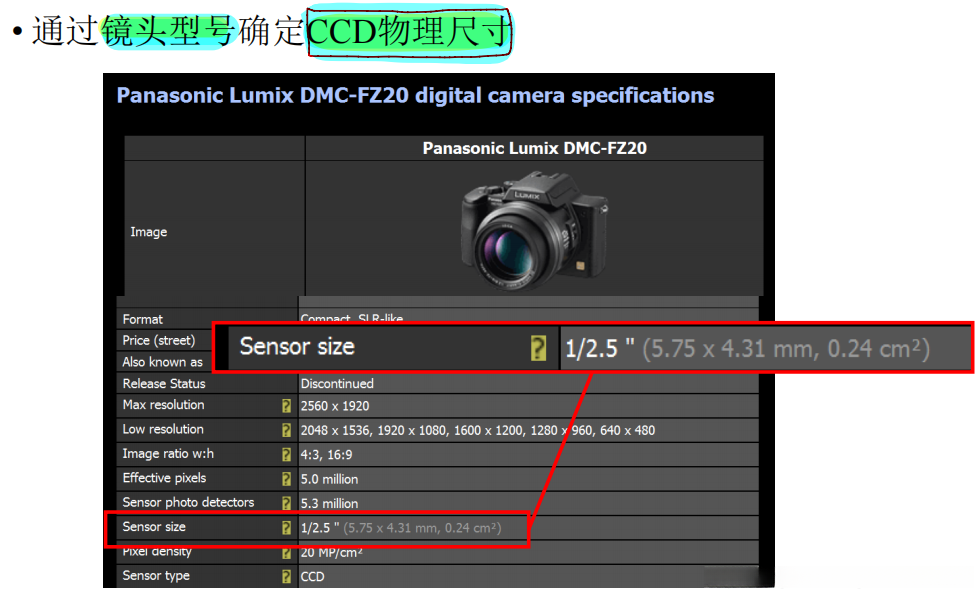

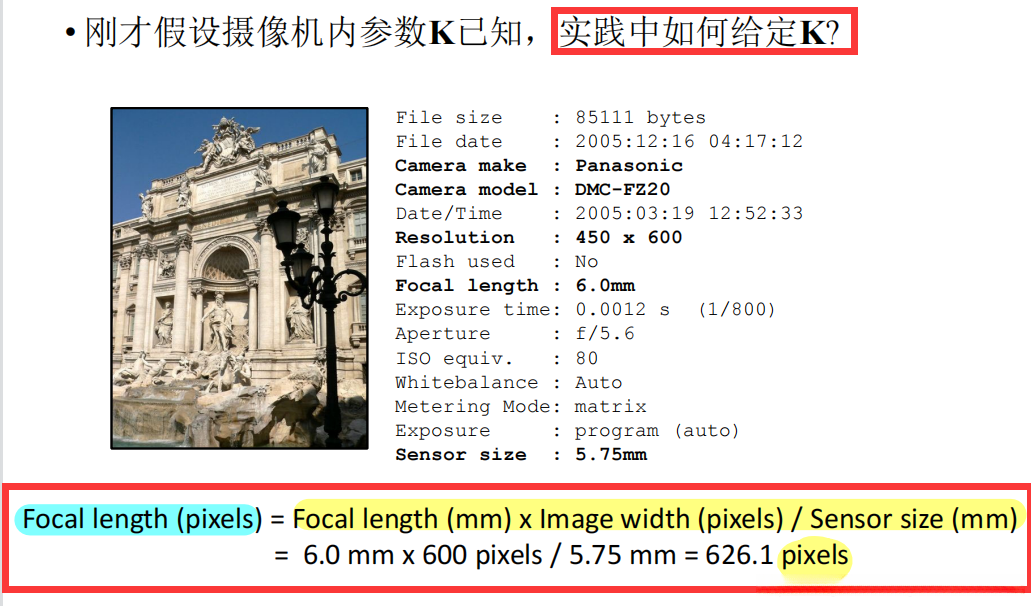

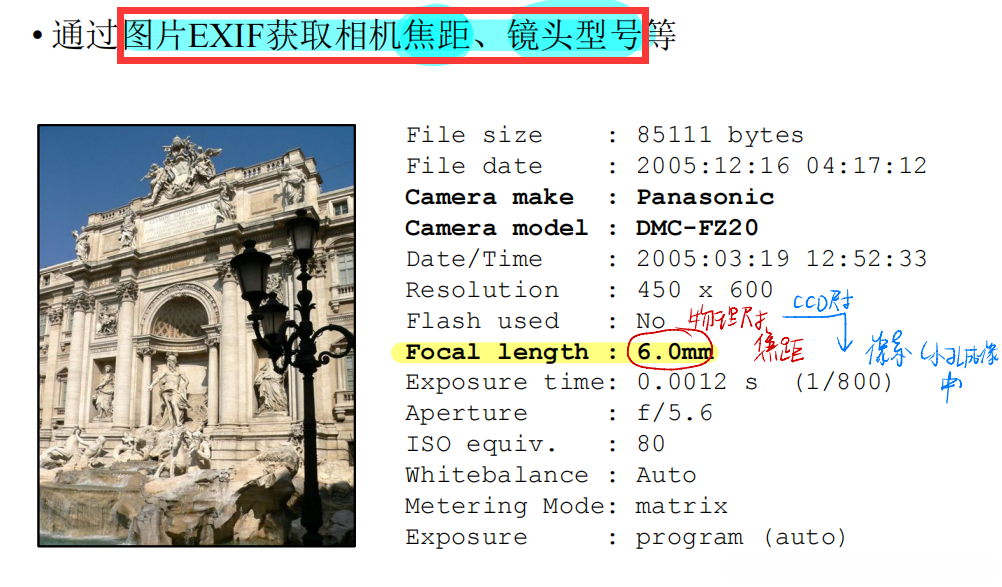

所以K 假设已知，实则为多少呢？

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

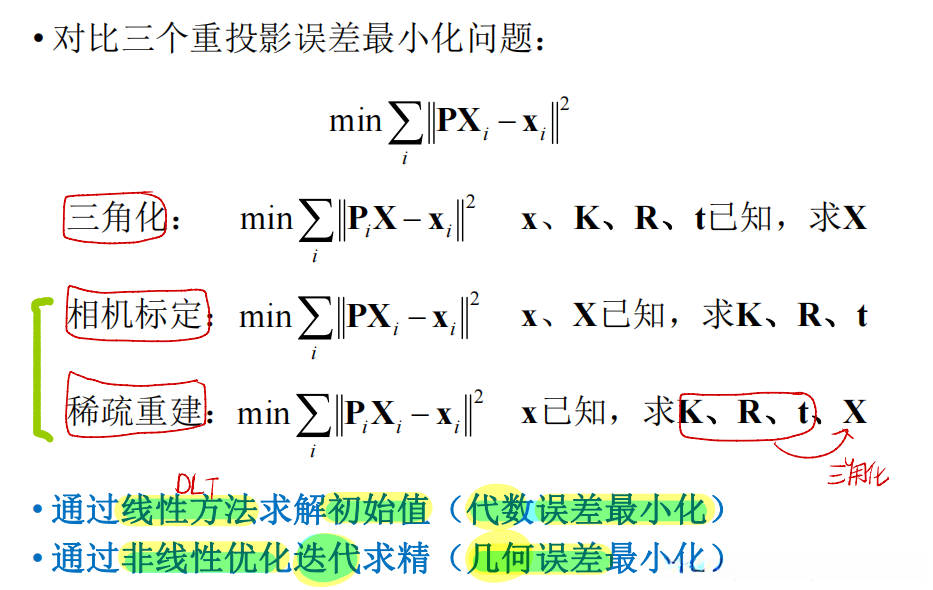

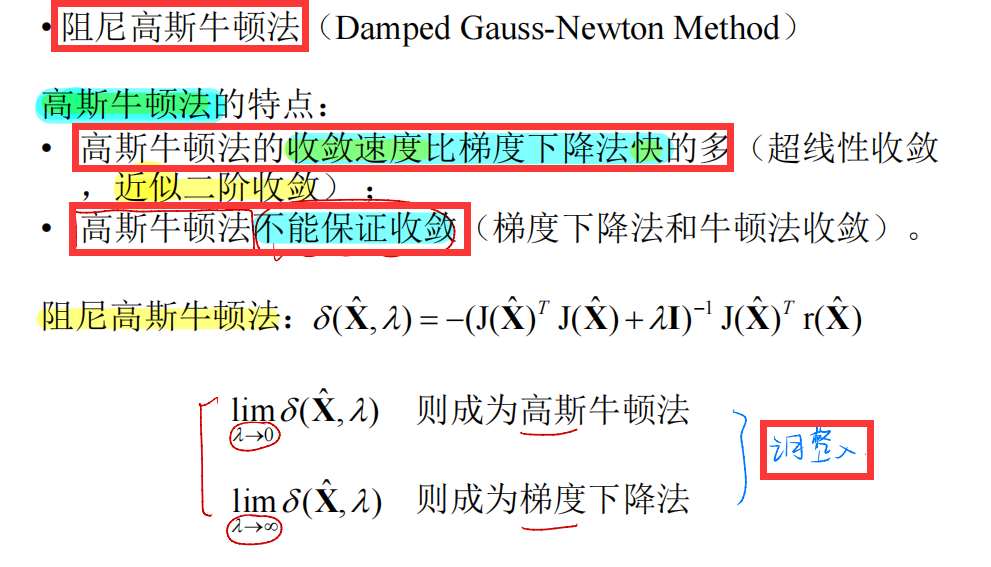

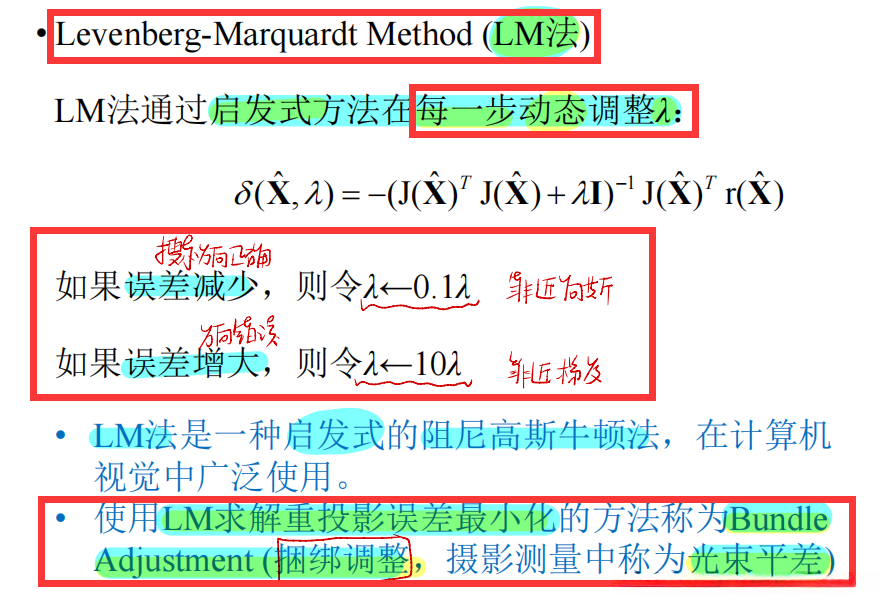

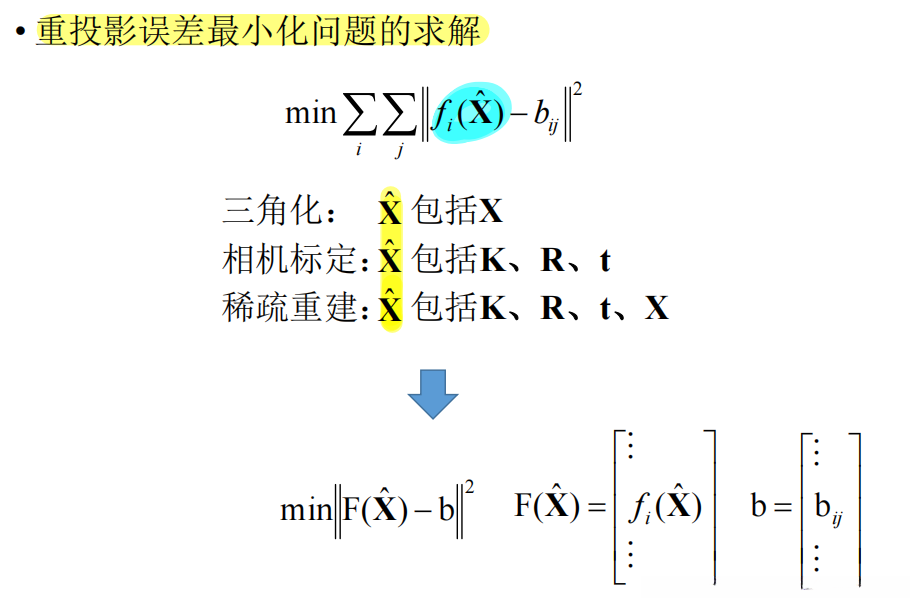

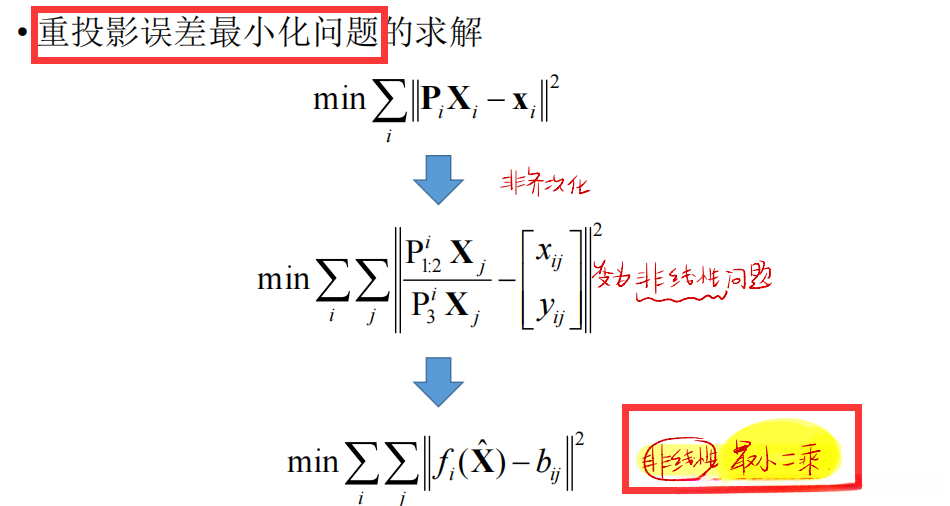

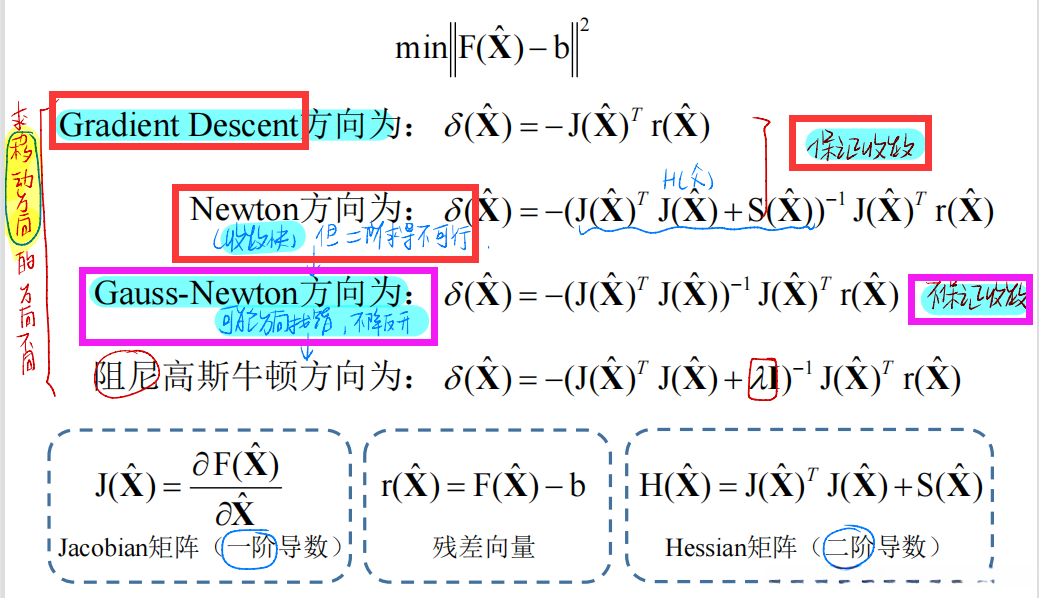

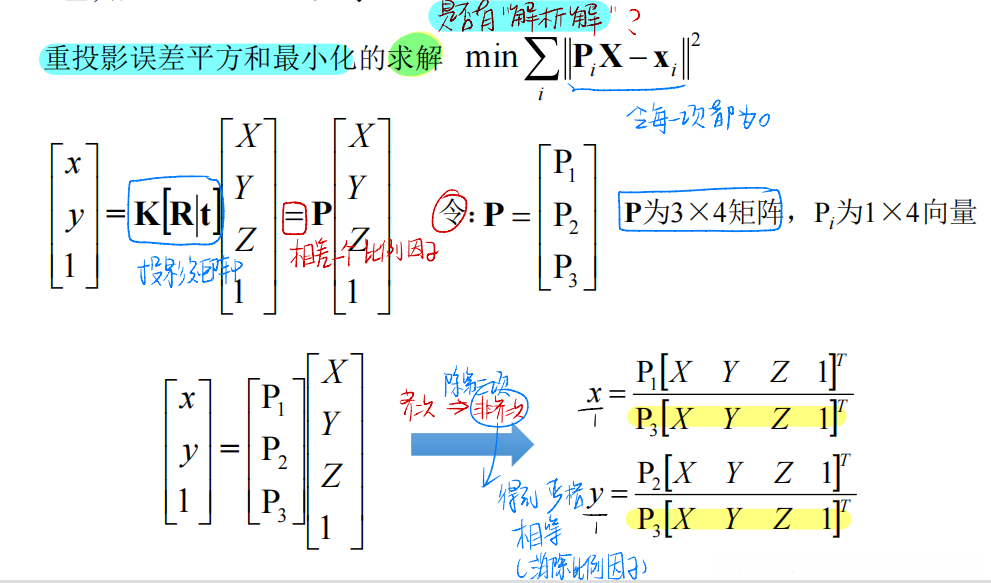

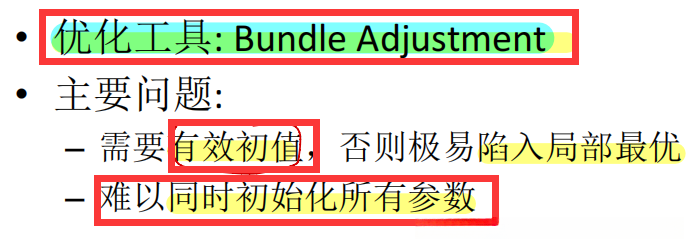

五、重投影误差最小化问题的求解

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

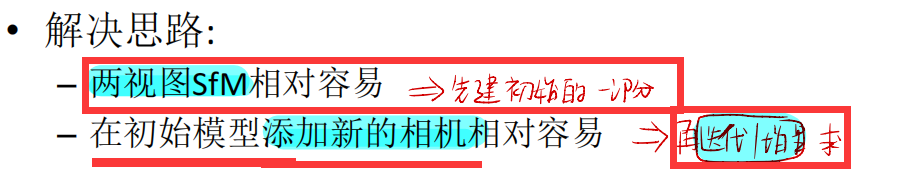

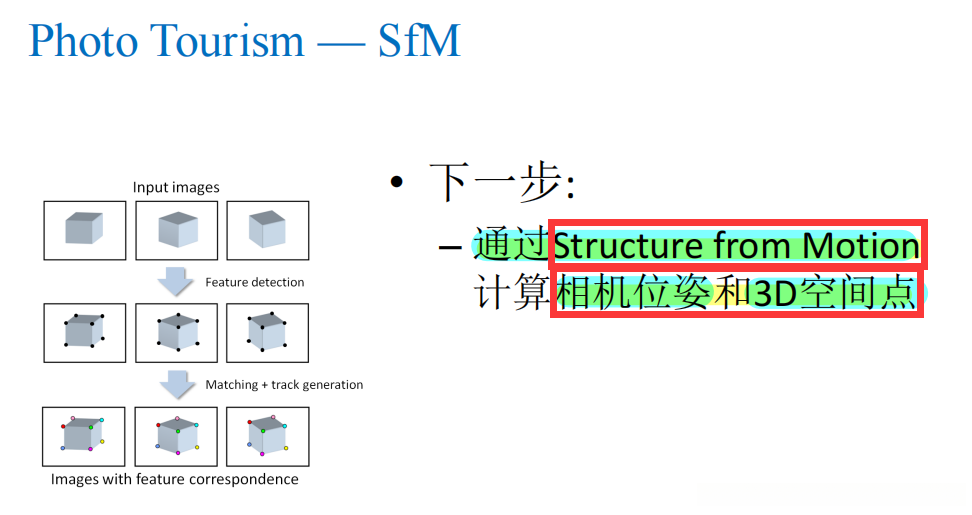

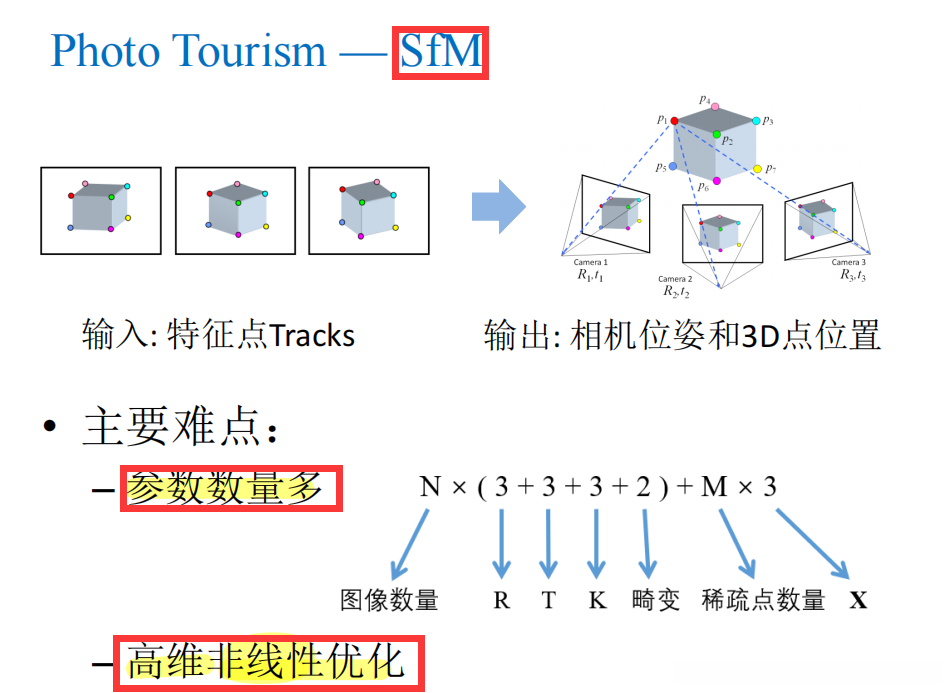

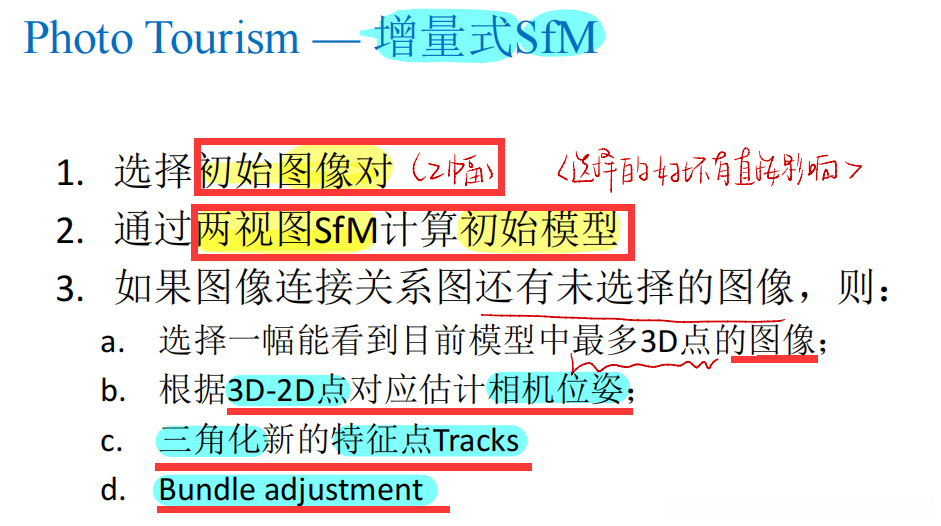

六、实践：增量式SFM

输入：网络搜索图像，重建 "罗⻢⽃士场 "

输入图像的性质：网络搜索的图像是海量的 ，但缺点有很多：

  • 拍摄设备 不同
  • 拍摄时间 不同
  • 无序
1. 特征检测：
  • 在图像中提取SIFT特征
  • 两两图像间进行特征匹配
  • 通过8点法 估计两两图像间的基本矩阵F ，进一步去除错误对匹配点

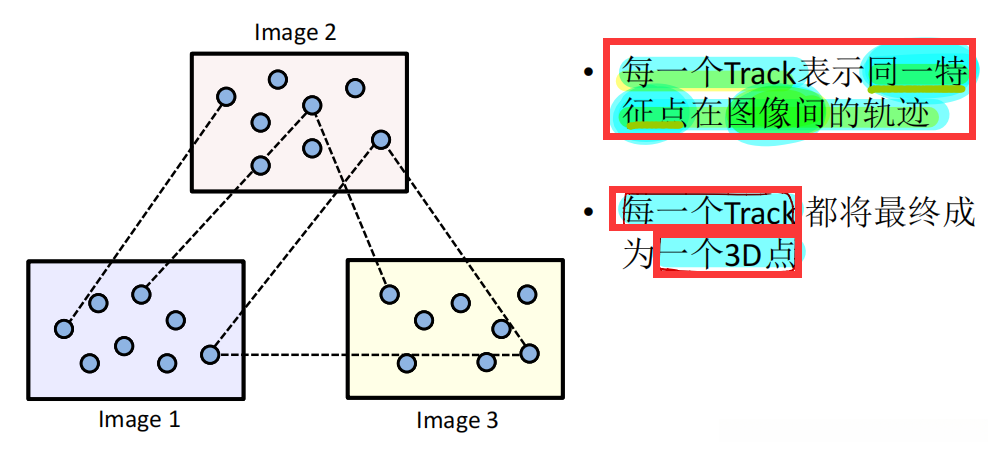

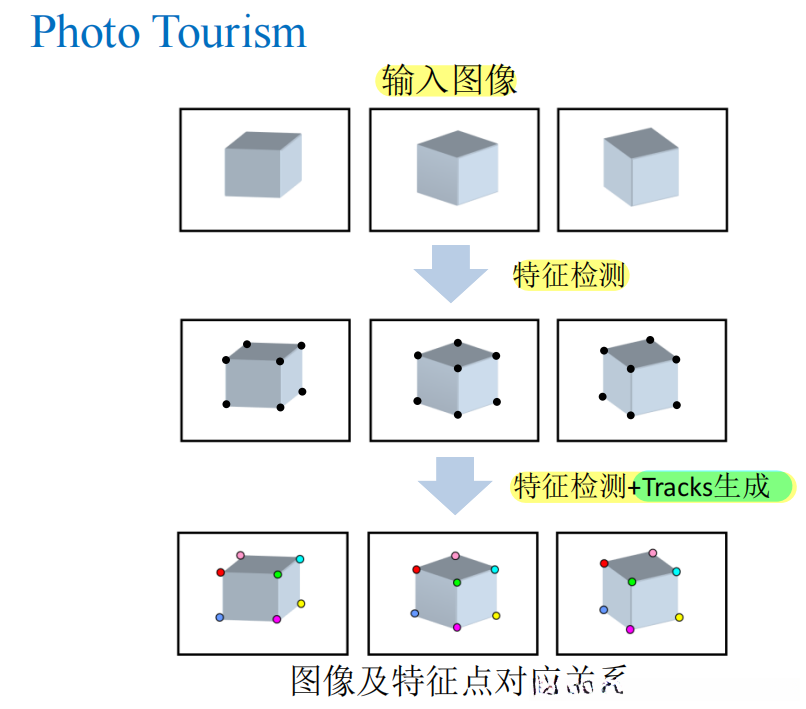

  • 在确定了两两图像匹配点后，下一步需要将匹配点连接为Tracks
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

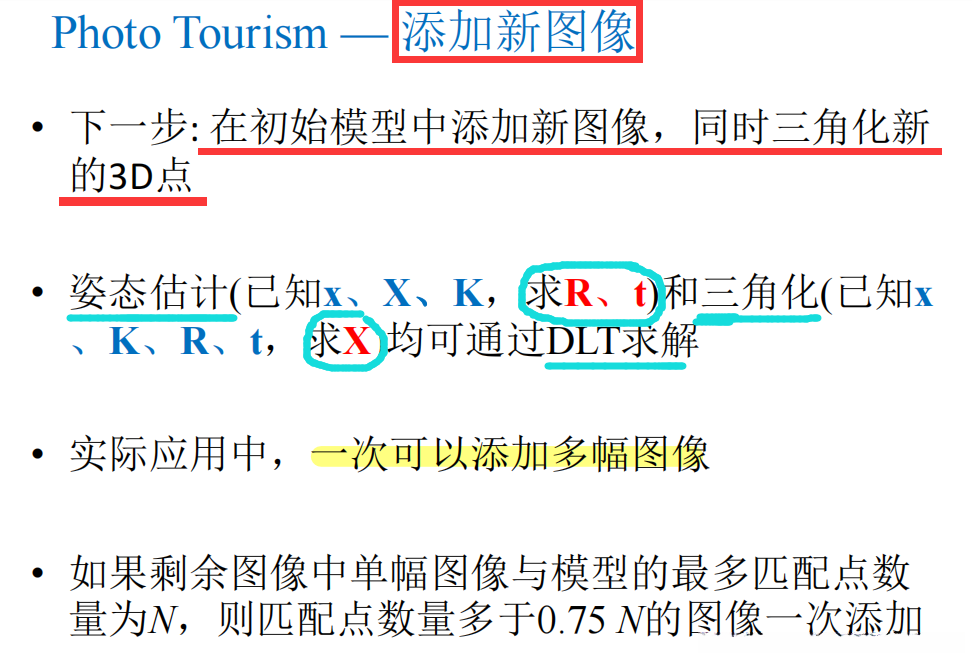

怎么选择初始图像对 ？
初始图像对应该有足够多的匹配点，且基线足够长 。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
