1200CPU故障诊断
发布时间
阅读量：
阅读量
博途CPU错误指示灯亮起可能导致系统错误报警，此时需要进行故障安全控制。通过博途右侧指令树搜索"LED"指令，可以直接调用并读取CPU的错误指示灯状态。具体方法包括使用SCL格式读取ERROR指示灯状态，以及判断LED指示灯是否亮起以确定系统是否正常运行。
S7-1200/1500CPU因功能扩展模块及总线接口PN的介入，可能引发系统错误报警。当CPU上的ERROR指示灯点亮时，必须执行故障安全联锁操作。首先，我们需获取CPU的故障信息，为此，我们先探讨如何通过ERROR指示灯状态来判断故障情况。

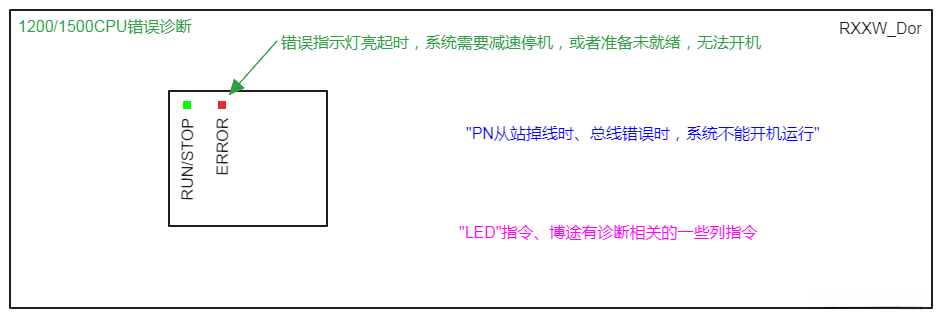

1、CPU状态指示灯

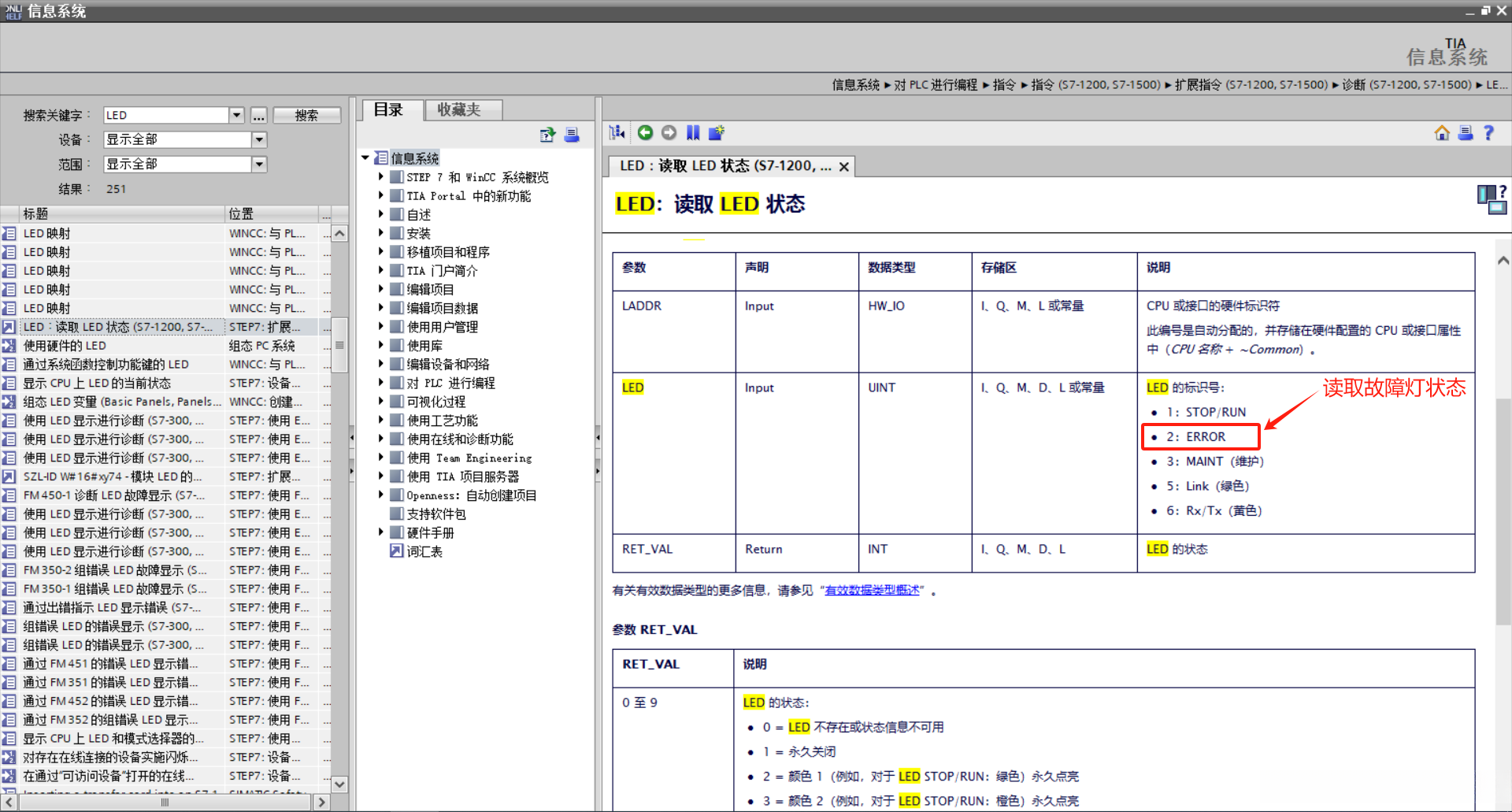

博途右侧指令树，可以直接搜索"LED"指令,之后在程序里直接调用

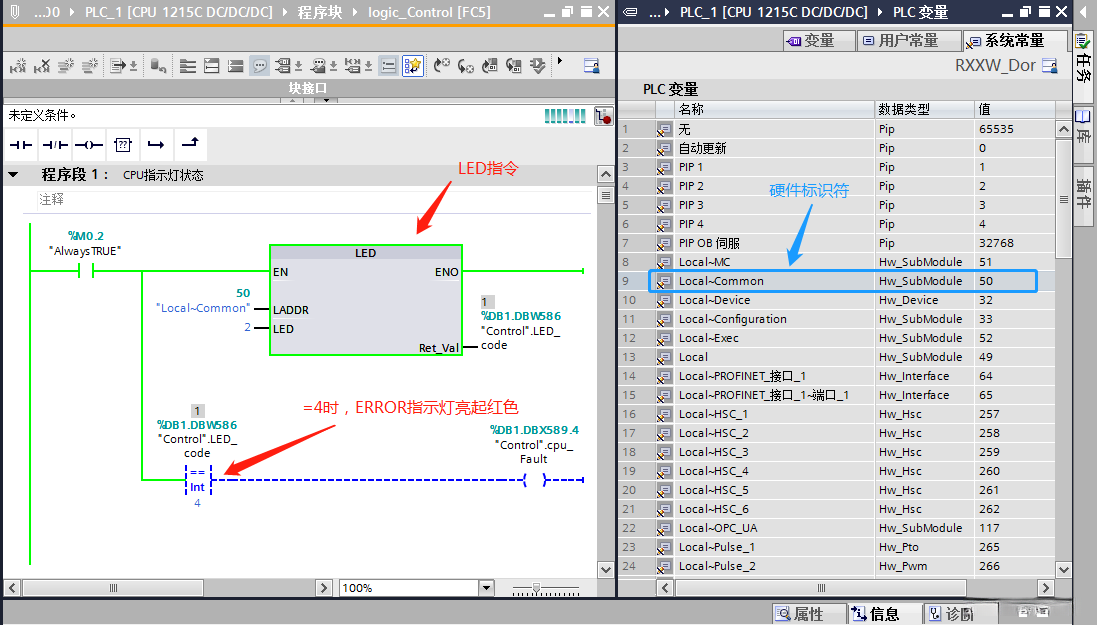

2、调用LED指令

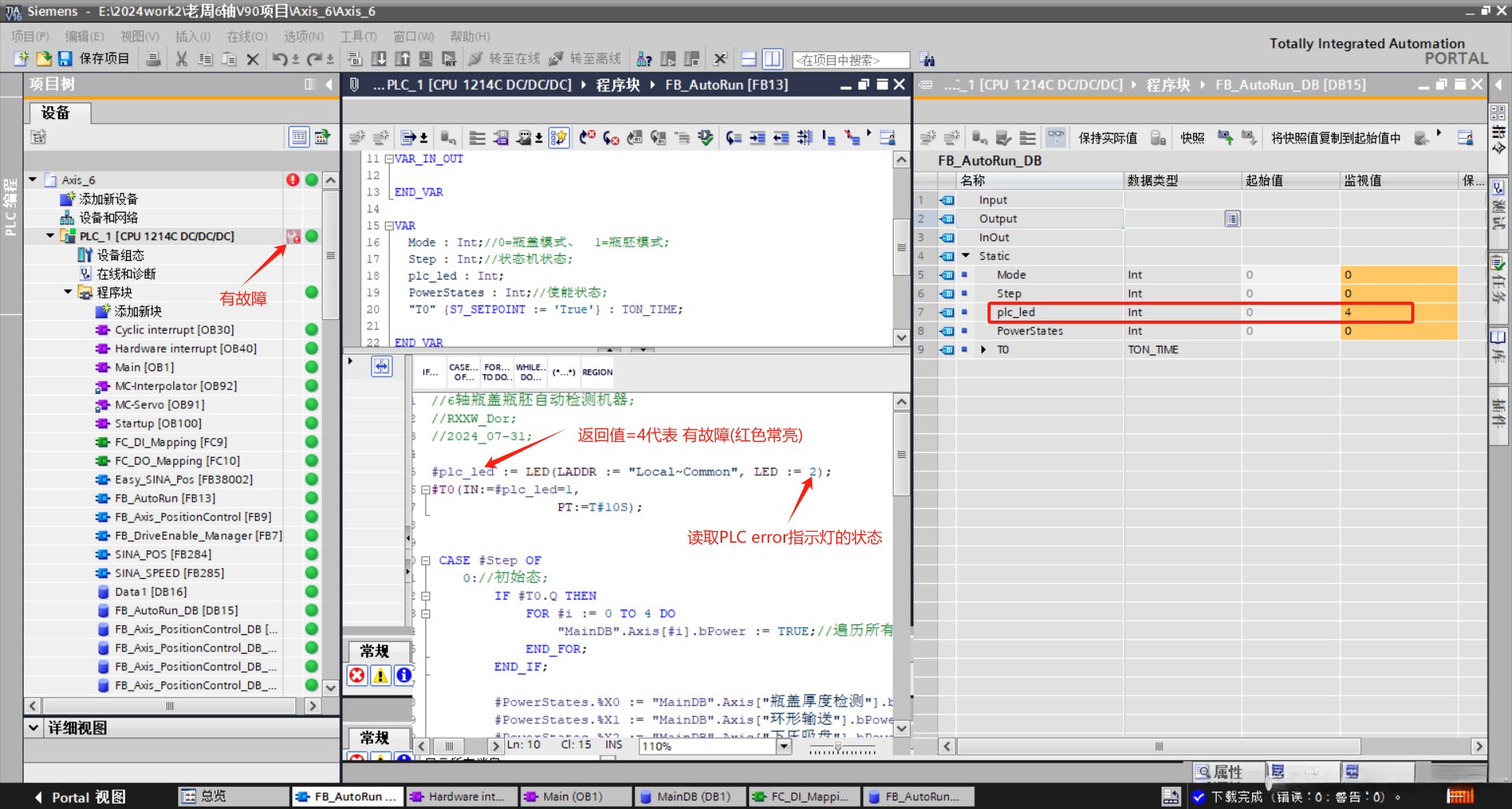

3、SCL格式
4、读取error指示灯
5、LED没有错误
