一、AD5551驱动
AD5551芯片，该芯片是14位输出精度的，输入范围：0-16384，对应0-5V
想继续往后看？ 快充VIP，冲了就可以继续往后看了！
intent 目的
redundancy 冗余
Guideline 方针，指南
exceed 超过
margain 利润
deploy 部署
panic 惊恐，恐慌
invoke 调用
troubleshoot 排除...故障 解决重大问题

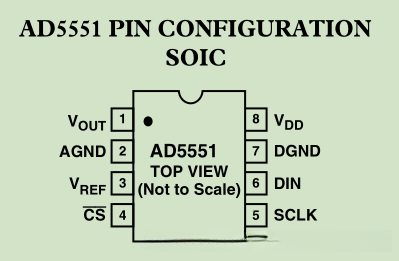

看了下芯片管脚如下：

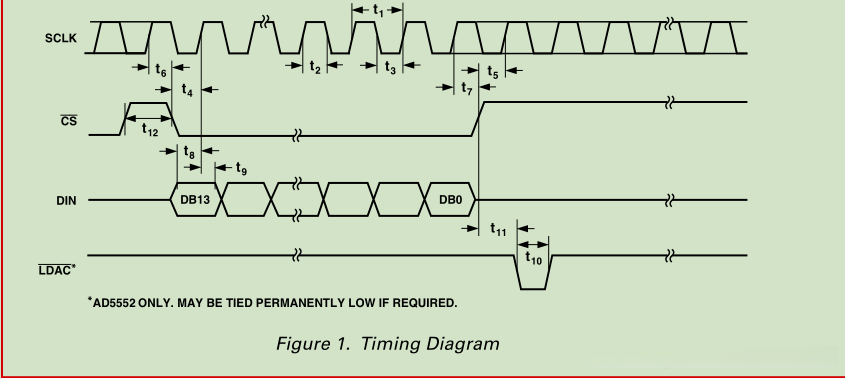

然后看datasheet的时序图如下：
看了时序图，感觉很简单，按照时序把DB13-DB0这14位数据传进去就好了，结果调了一上午也没反应。

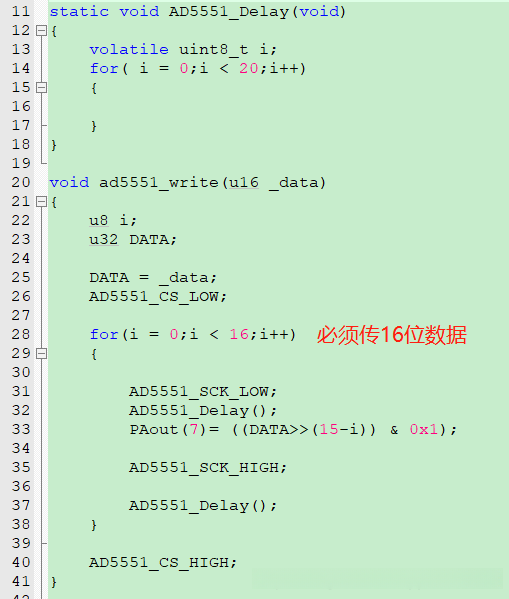

后来发现写这datasheet 时序图的人绝对是个傻比。 虽然是14位的DA，但是你也得把14位数据按照16位的格式传进去才行，心中顿时一万只草泥马。话不多说，上代码截图：
也不需要用spi接口，直接IO口发送即可，因为实在太简单了，没必要走spi。
看完的朋友烦请留个言或者点个赞，您的点赞才是作者持续发帖的动力，谢谢！！！
