KNX智能家居设计--子系统

KNX 是一种完整的全集成式家用和楼宇自动化系统，适用于实现移动性、灵活性和成本高 效性等方面要求日益严格的解决方案。该系统功能极为丰富，不仅可以用于简单型或者限制型 设施，也可以用于实现整个楼宇群的解决方案。因此，在项目设计与安装、调试、总线系统的 工作与维护等方面,KNX 的要求完全与电力行业的要求一致。 KNX 设施的规划、项目设计与调试过程中，离不开软件规划工具和电气安装工具。这类工 具结构清晰，非常易于使用。 对于需要部署 KNX 的楼宇，其项目设计工作与普通的电气设计工作并不存在根本性差别。 在项目初期阶段，规划者必须明确以下方面：

⚫ 楼宇类型及其使用情况

⚫ 需要安装的楼宇系统组件及其功能

⚫ 使用变更的类型及其频率

⚫ 客户的特殊需求

⚫ 预算

⚫ 至于普通设施的电气设施规划，遵照公认的技术规则、电力公司的连接条件，以及常 见的规划准则、实施规章和标注规定条款等执行。

关于KNX系统的规划、项目设计和调试等工作，有规划者和安装商负责决定KNX系统统一的 项目设计与调试方案。ETS即工程设计工具软件，ETS5是ETS的当前版本。ETS可以说是KNX世界 中最重要的软件，没有之一。所有的KNX产品，无论哪一个厂家，都是通过ETS软件来进行编 程，从而实现功能的。可以说，在统一的ETS软件平台中进行编程设定，也是保证了不同KNX产 品之间能够无缝连接的一个重要原因。因此，ETS软件也就成了每一个要从事KNX领域技术工作 的人必须了解和掌握的一个工具

接下来，跟着我简单的制作knx智能家居设计。

1.打开ets5。

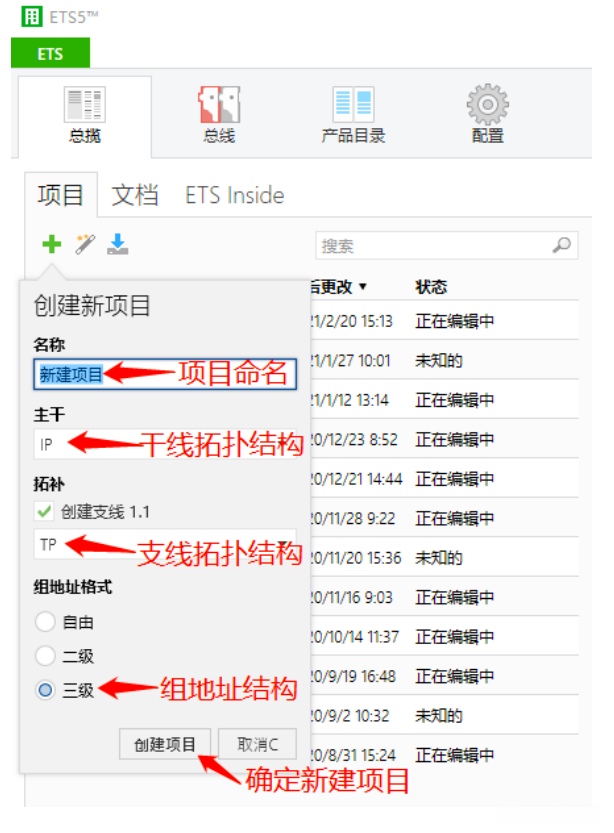

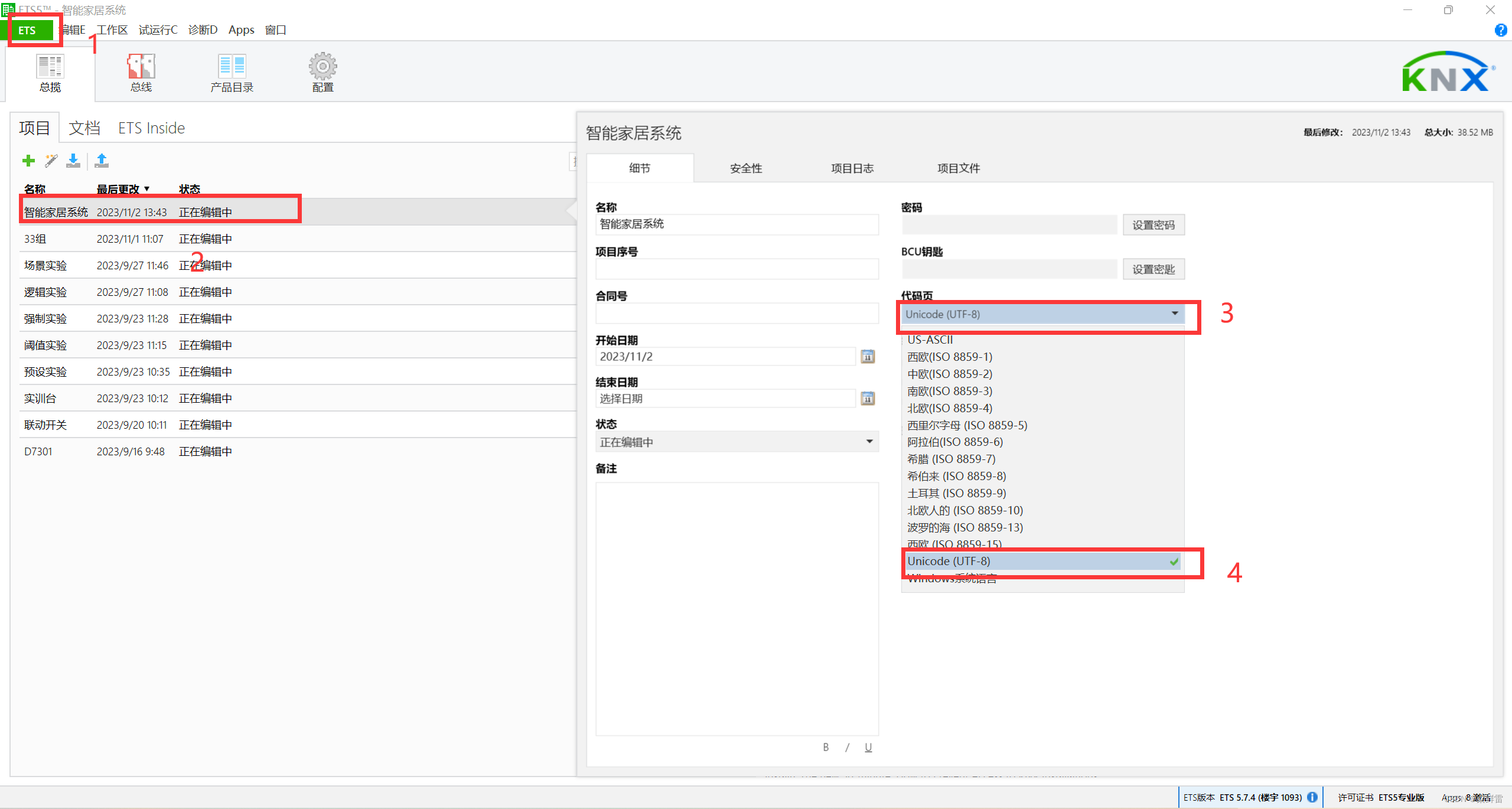

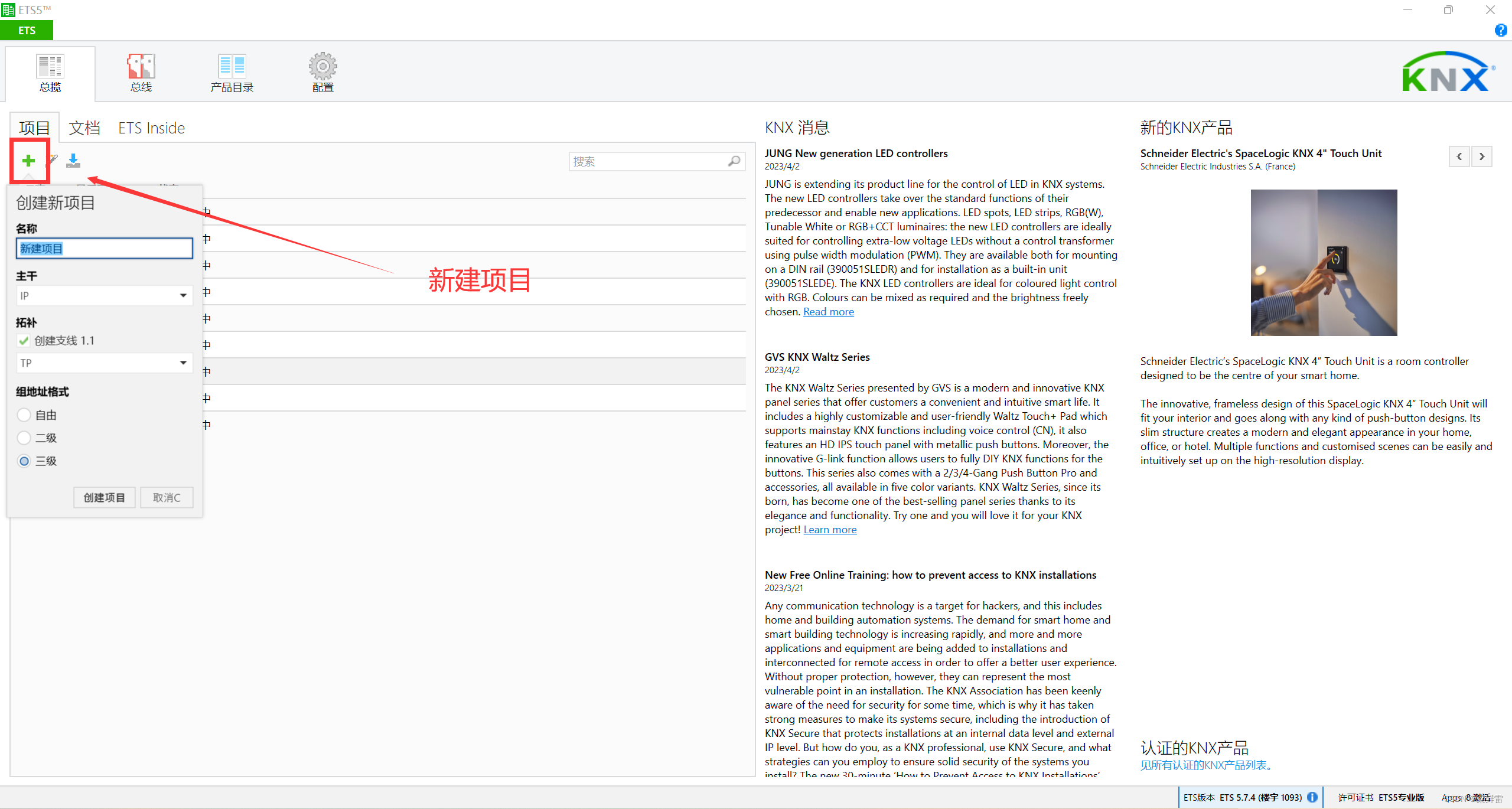

2.创建项目。

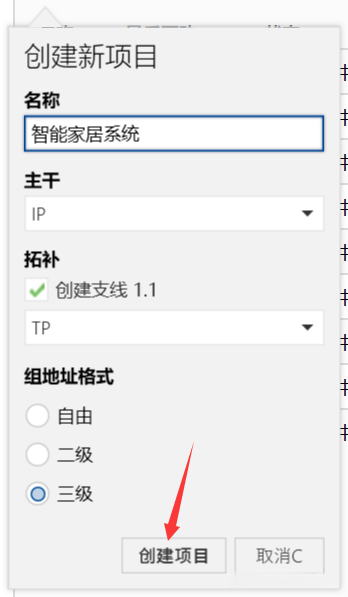

创建项目名称

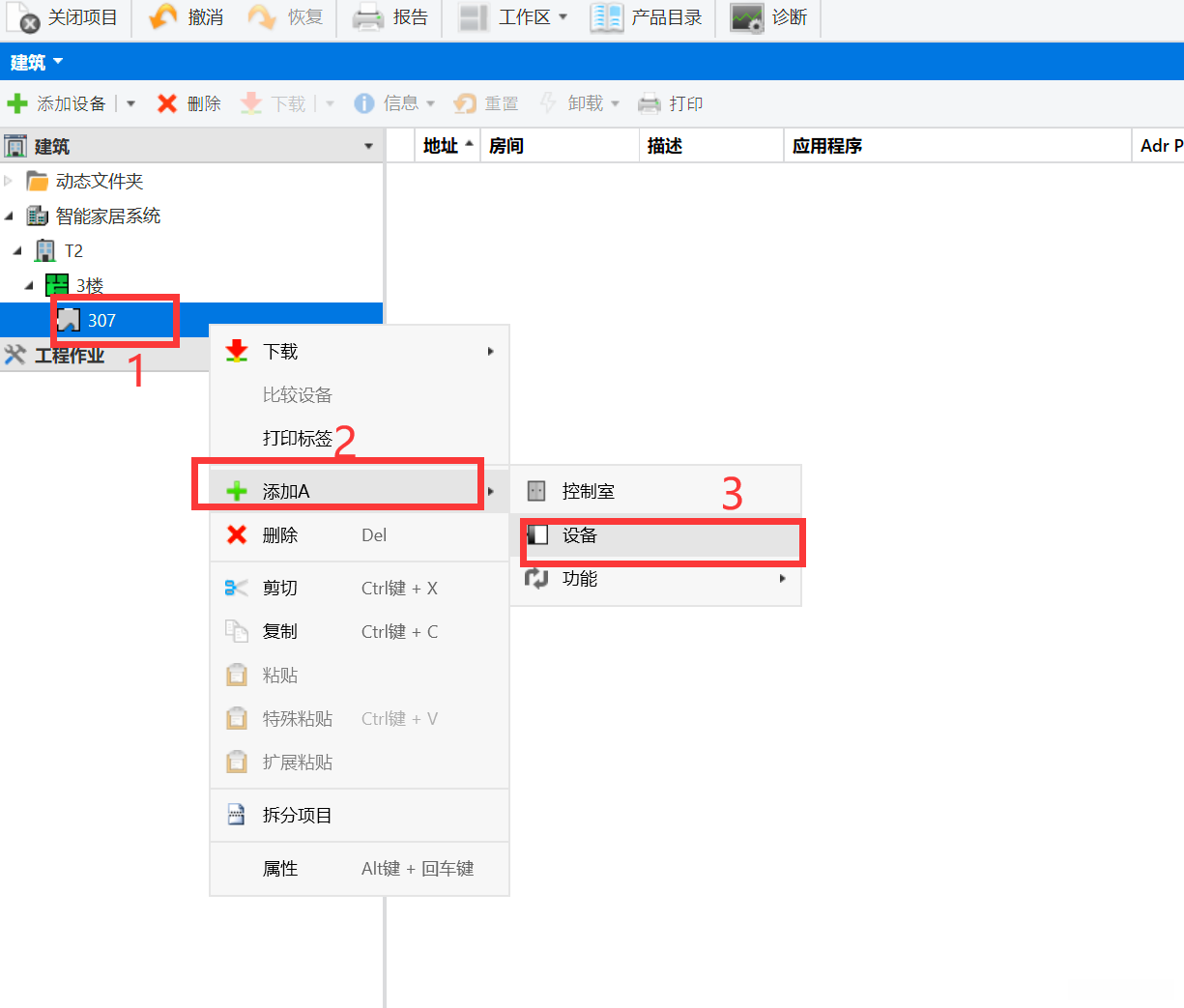

3.添加设备

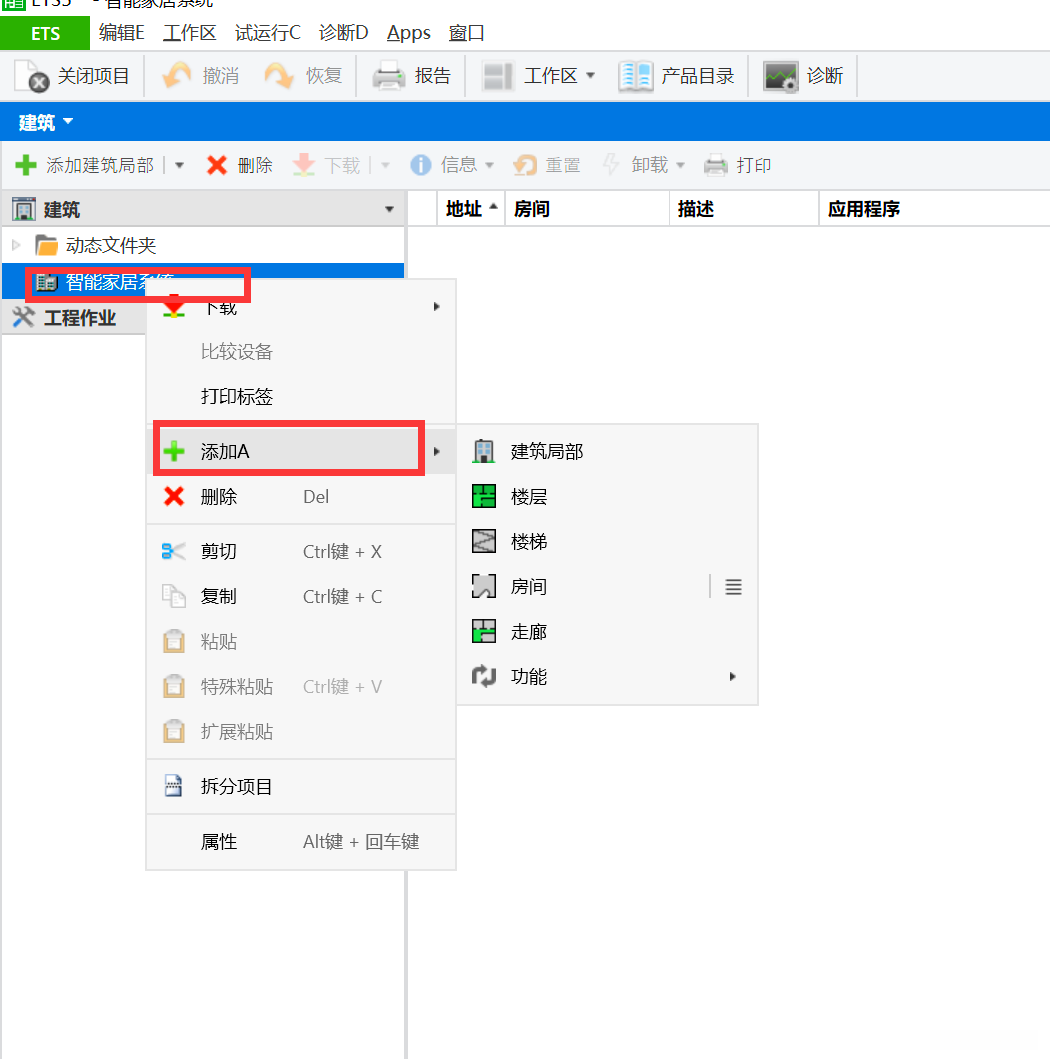

按顺序依次添加建筑局部->楼层->楼梯->房间

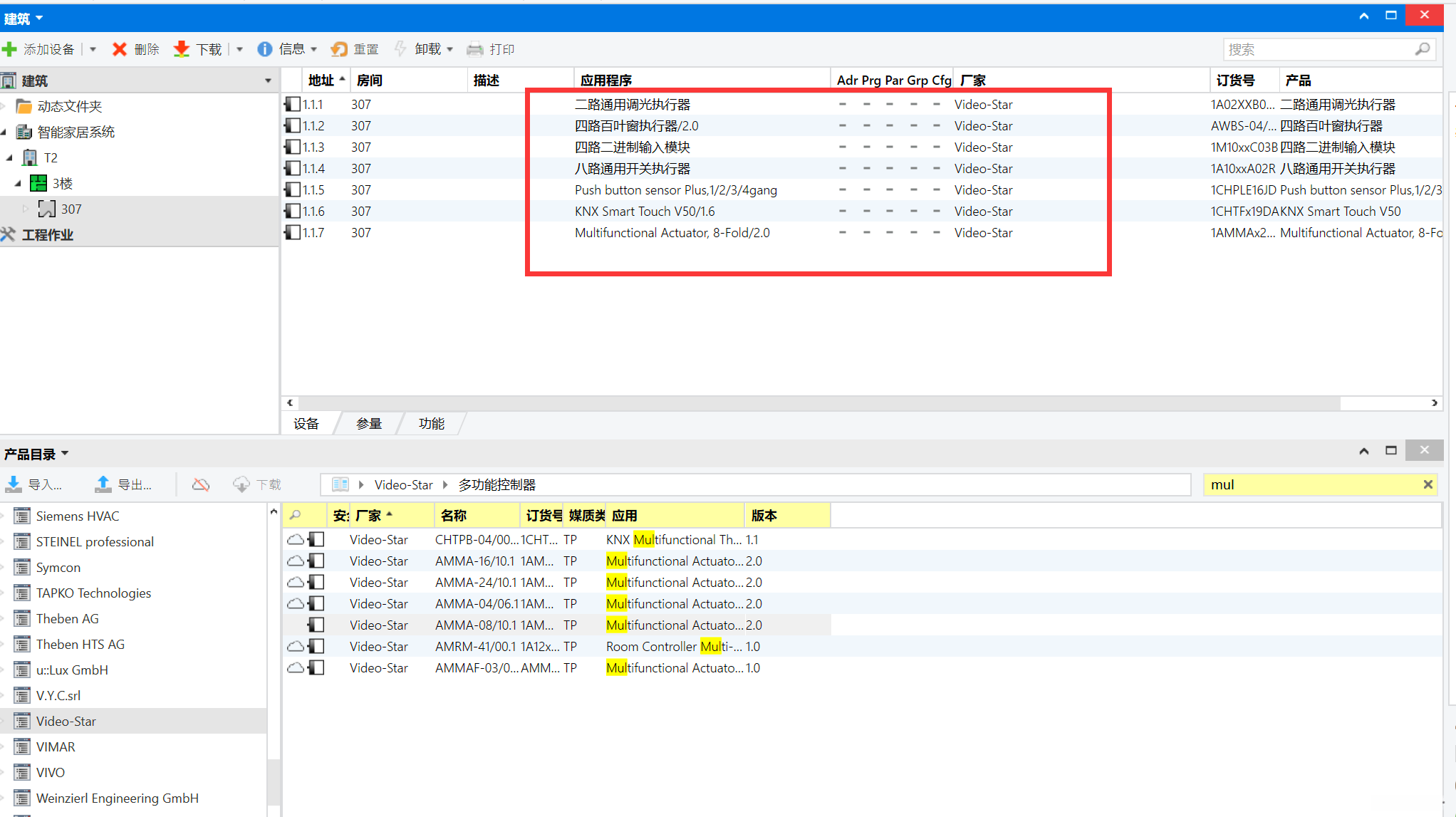

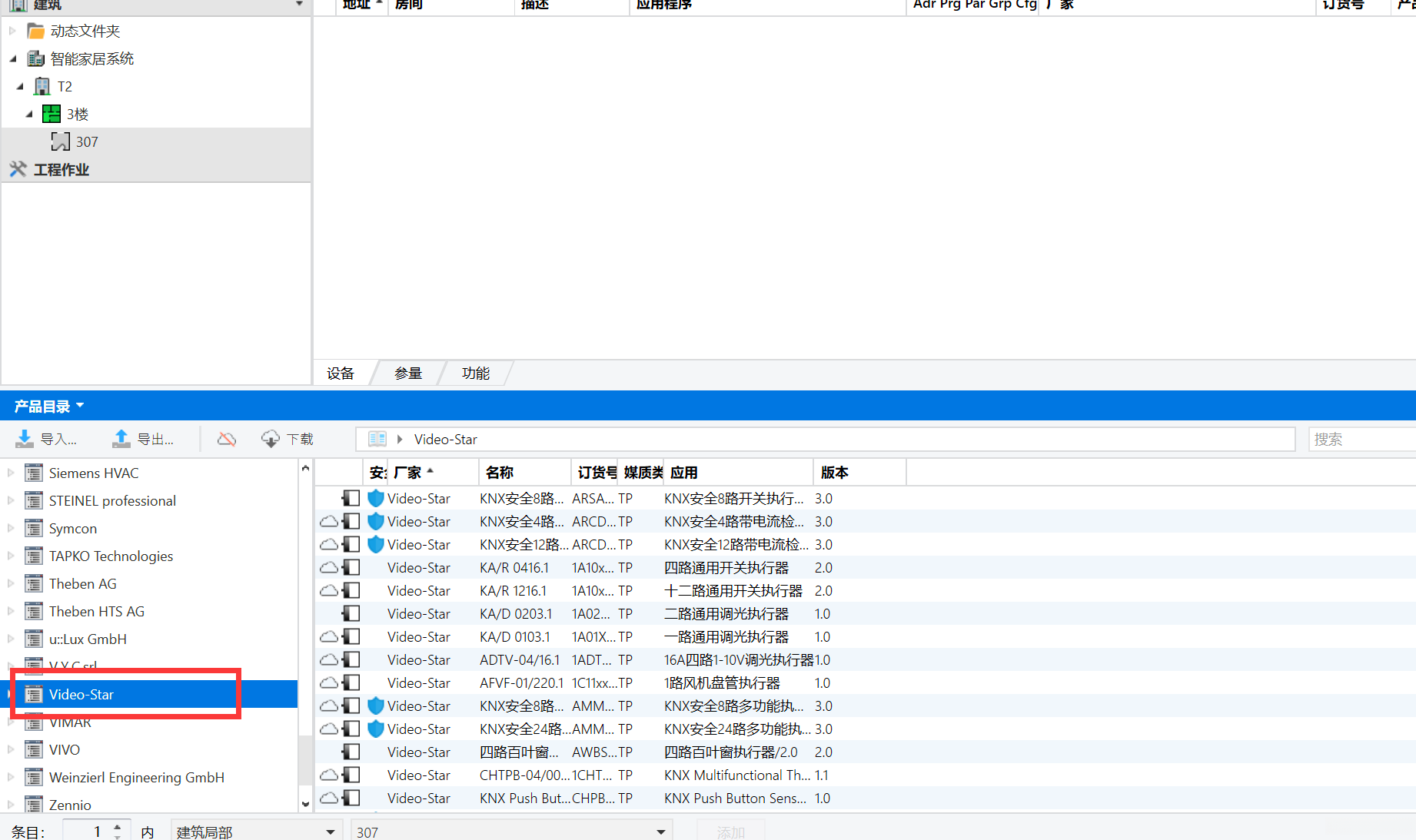

最后在房间里面添加设备，找到厂家Video-Star

找到并添加以下设备

分配设备物理地址，在右边的属性栏中分配物理地址，分配好的物理地址

4.打开群组地址

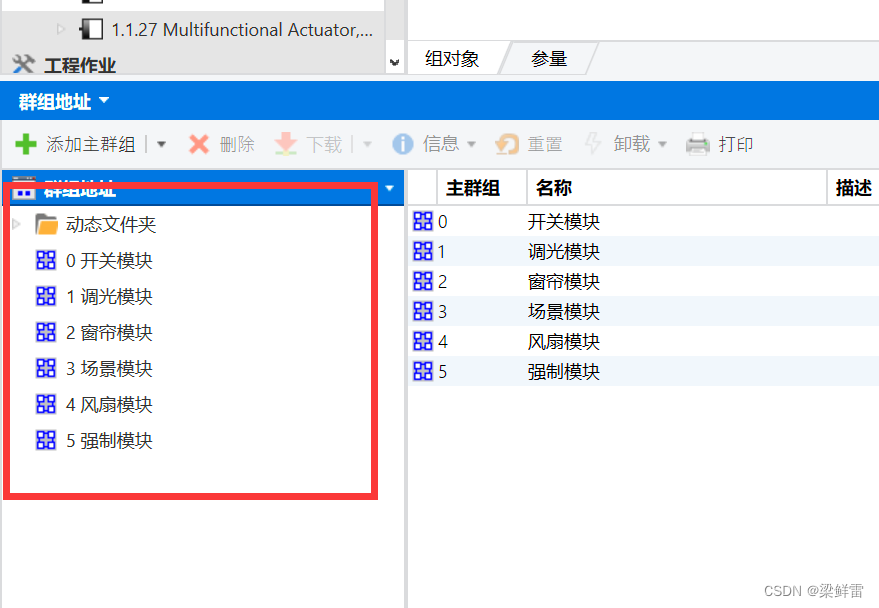

添加群组地址

5.触摸屏配置

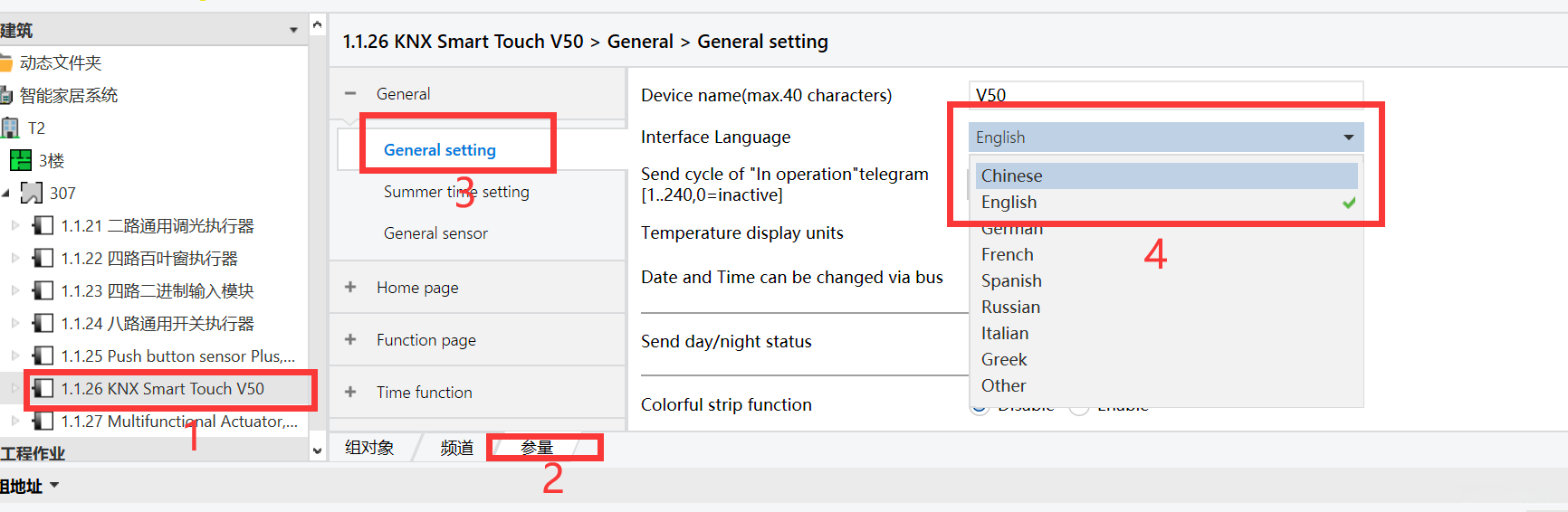

（1）设置语言

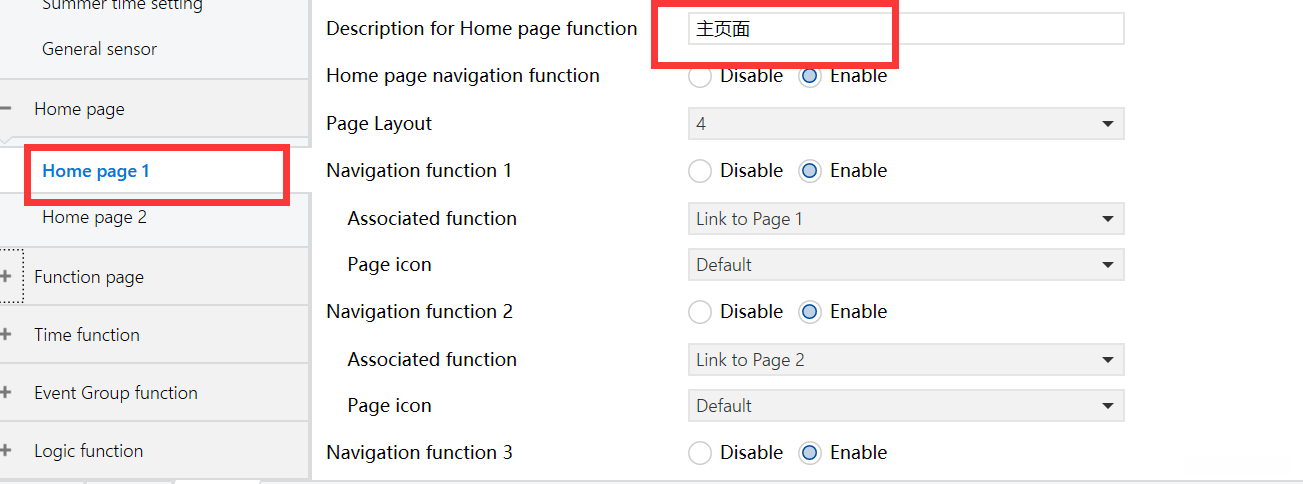

（2）创建主页面

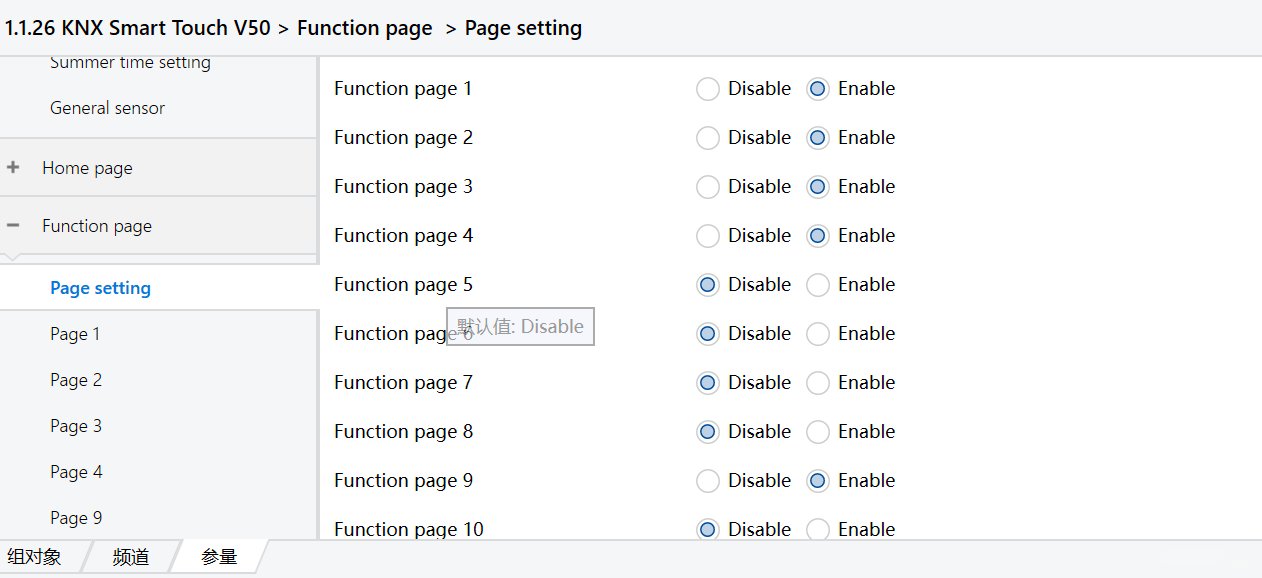

（3）创建子页面

这里我创建5个子页面

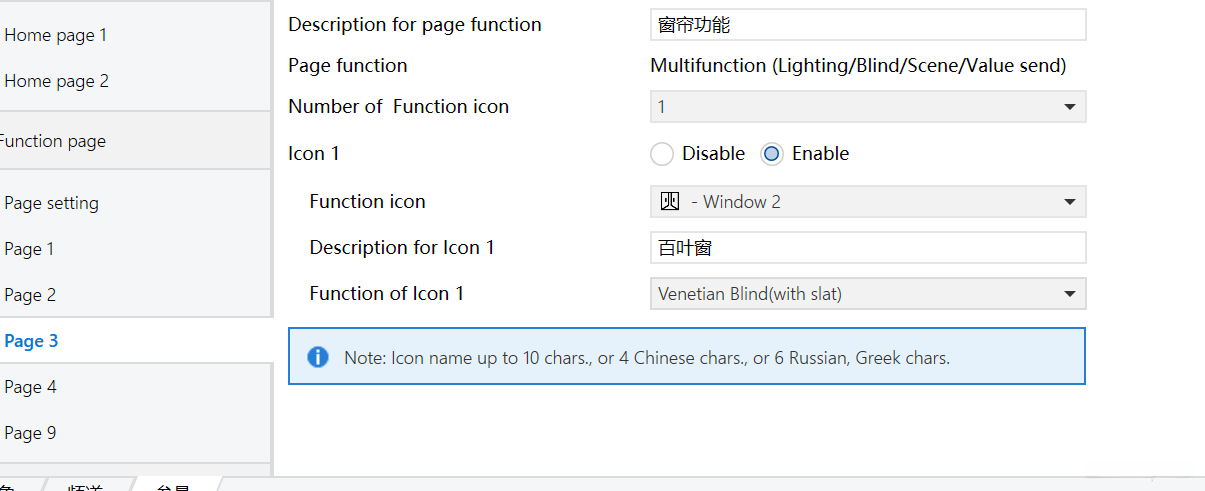

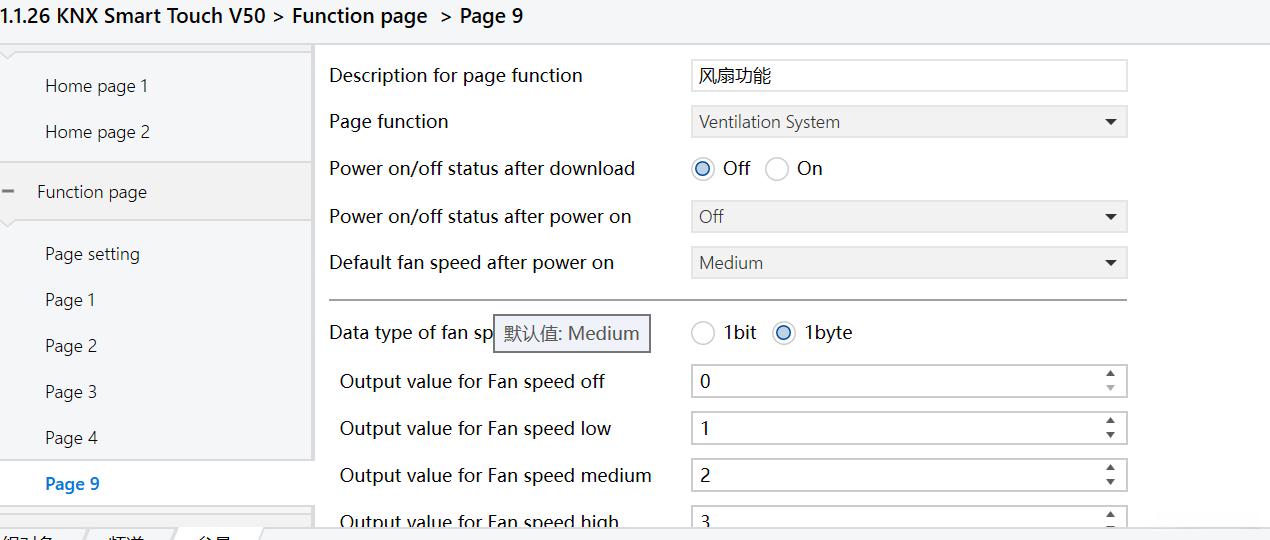

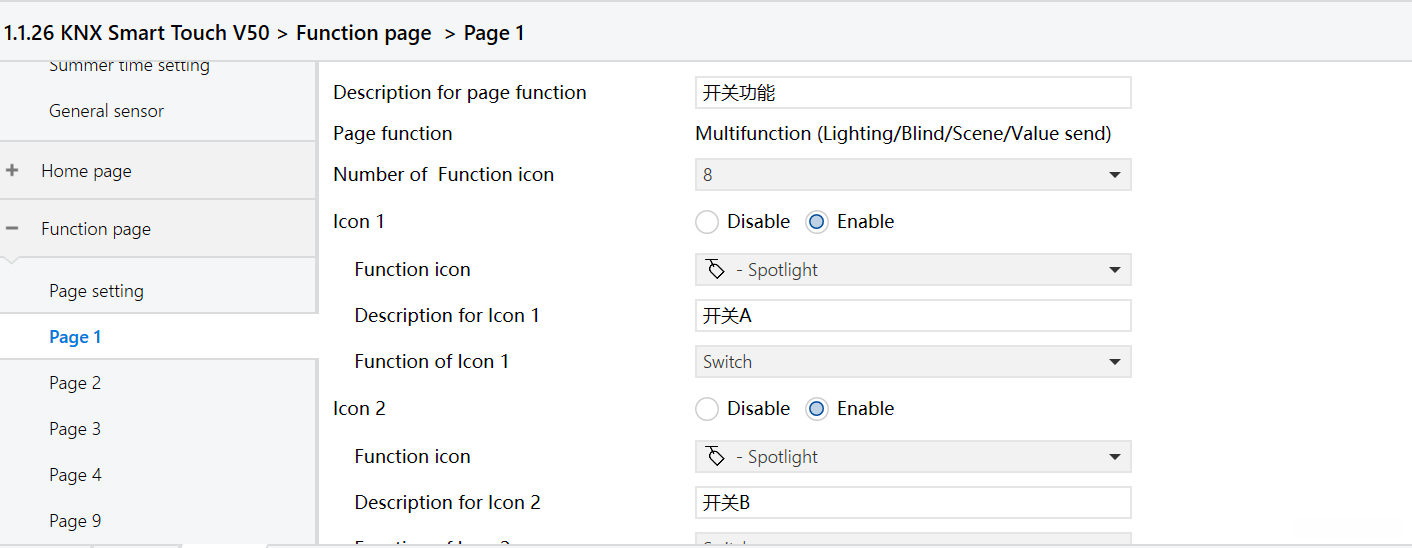

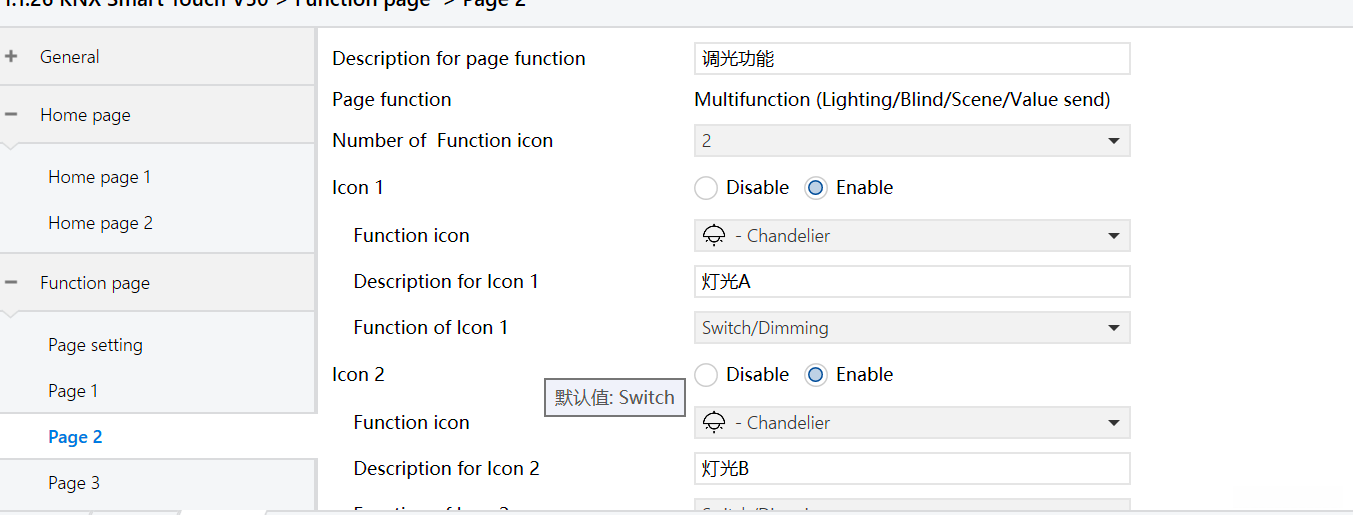

（4）设置子页面属性

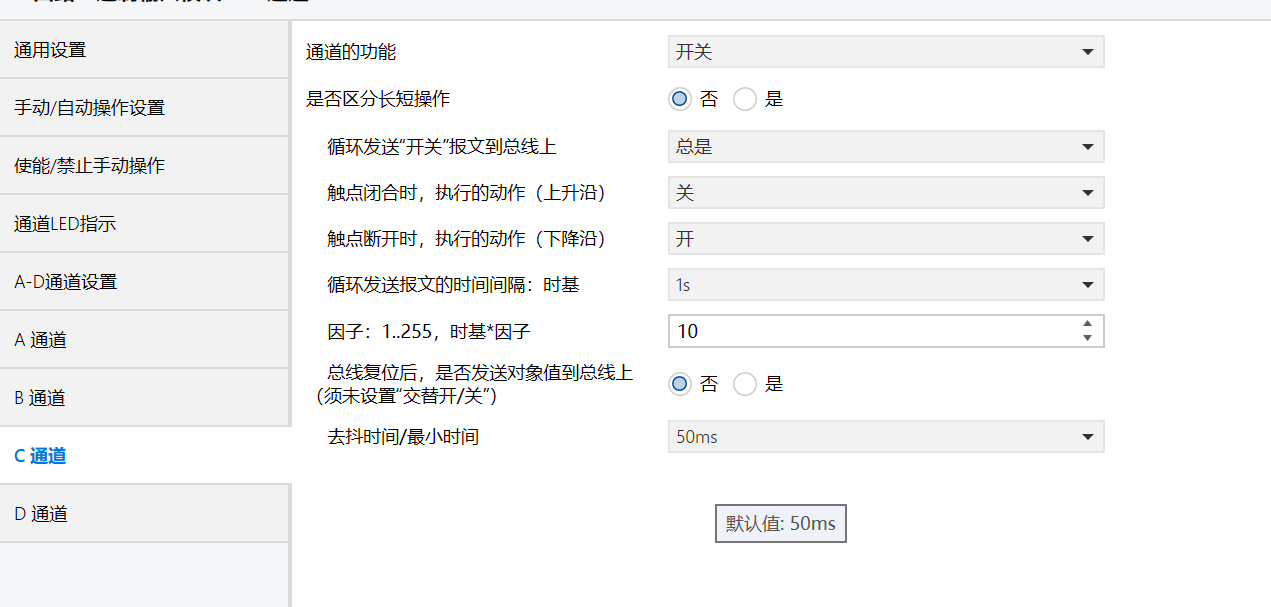

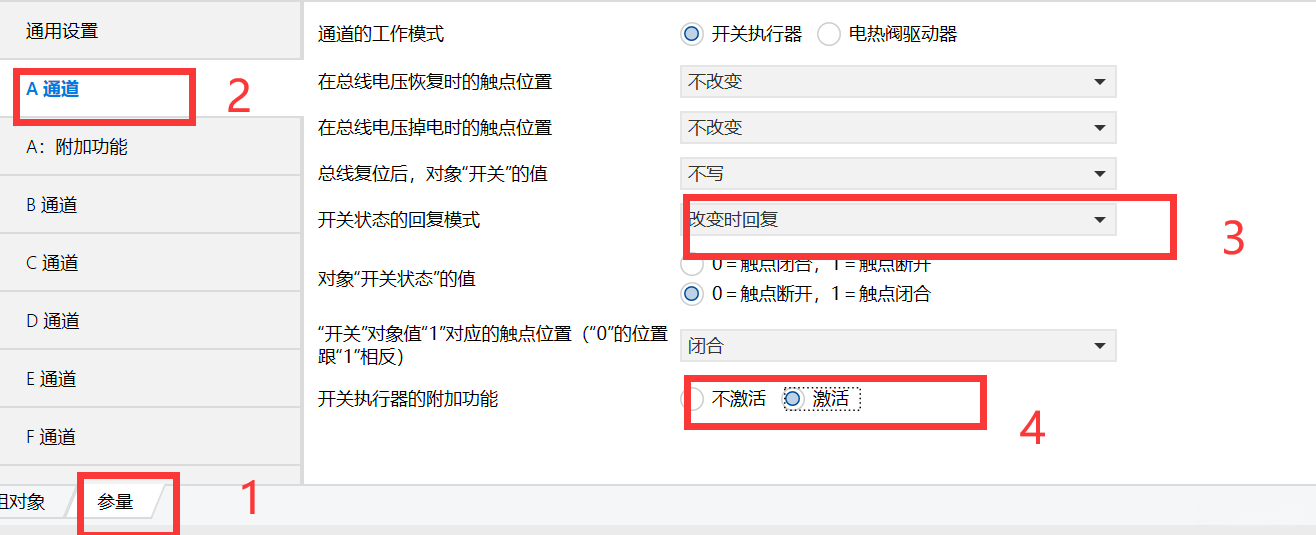

6.八路通用开关设置

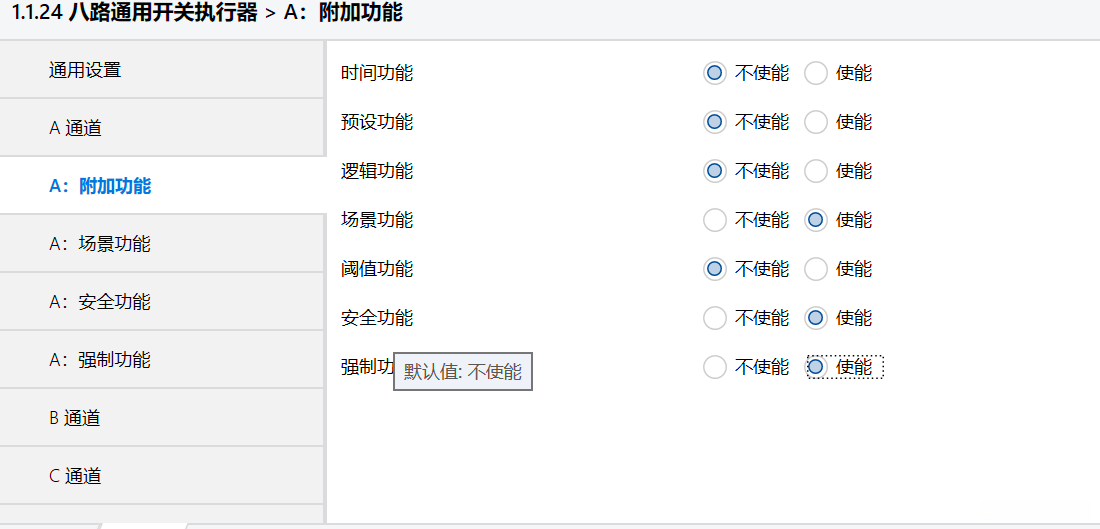

（1）附加功能

附加功能打开场景功能，安全功能，强制功能

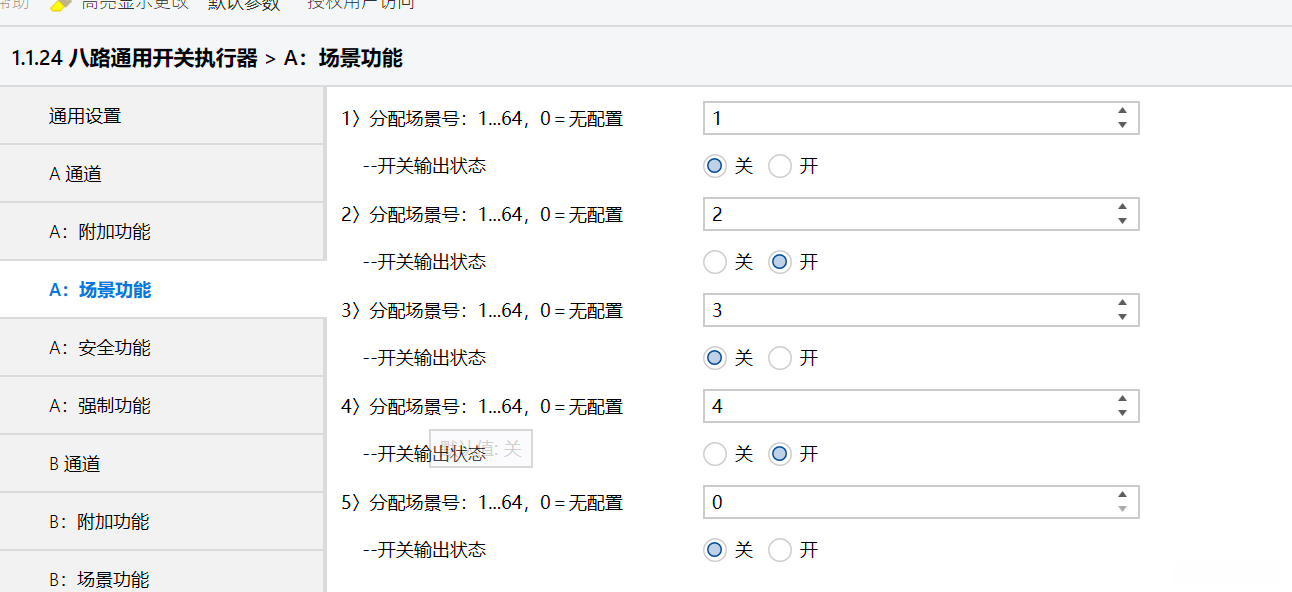

（2）场景功能

分配场景号

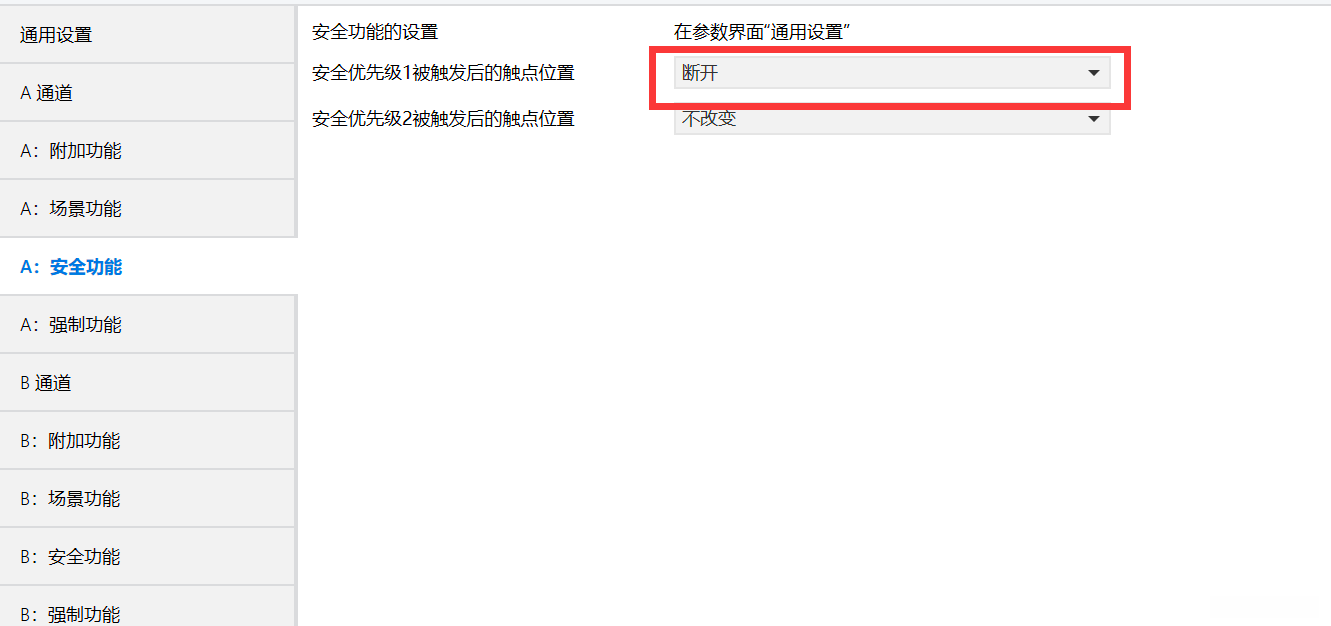

（3）安全功能

除了H通道安全优先级1是闭合，其它全是断开

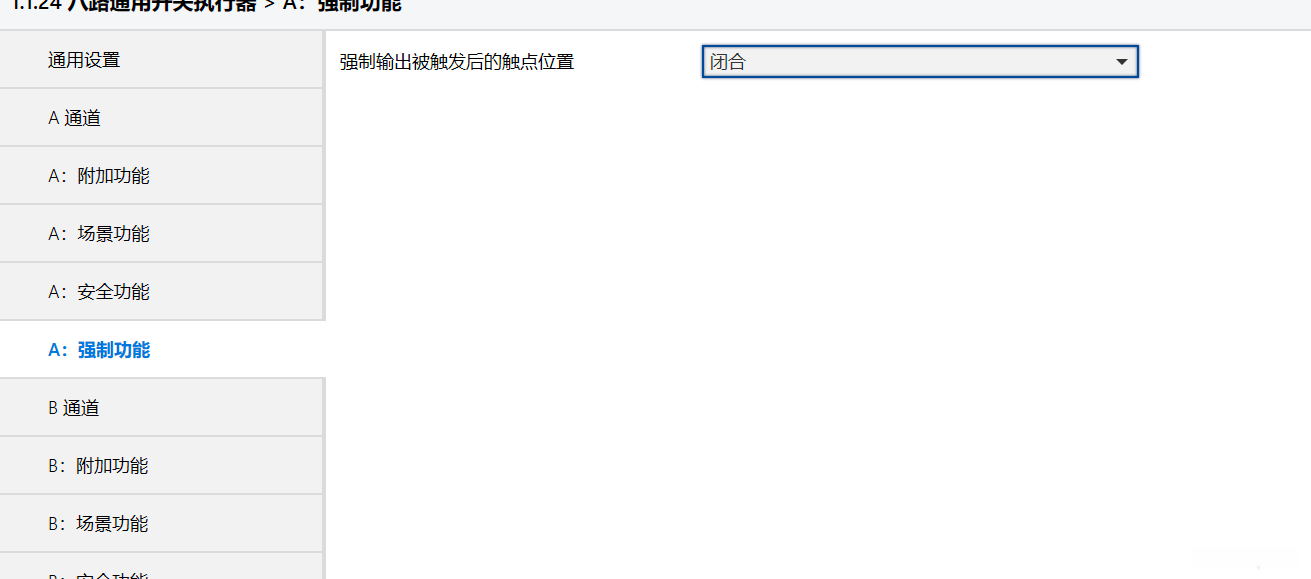

（4）强制功能

7.二路通用调光

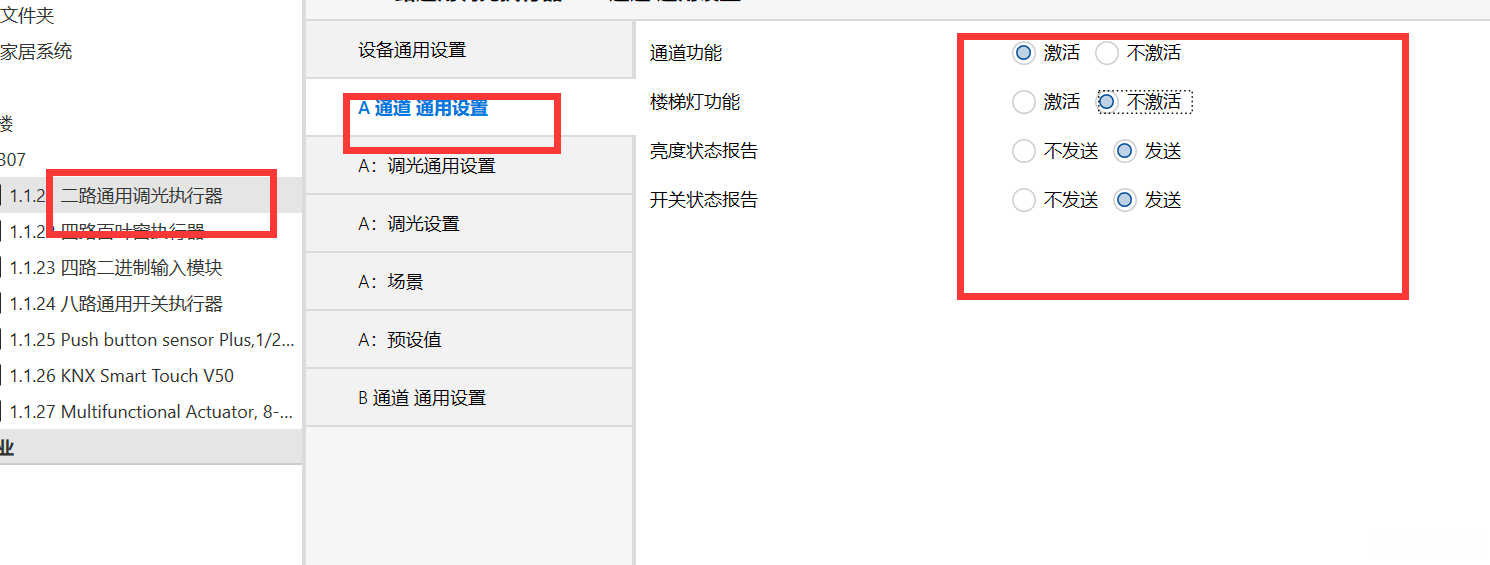

（1）通用设置

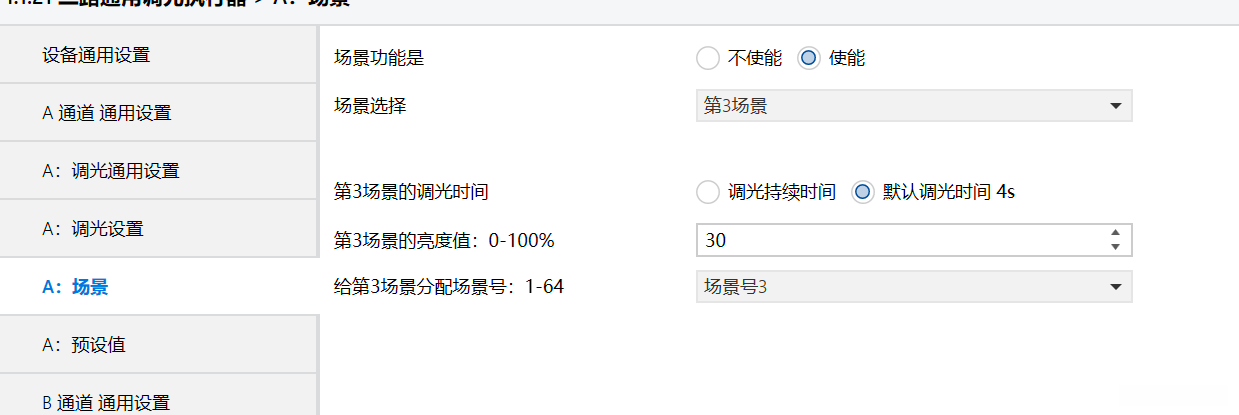

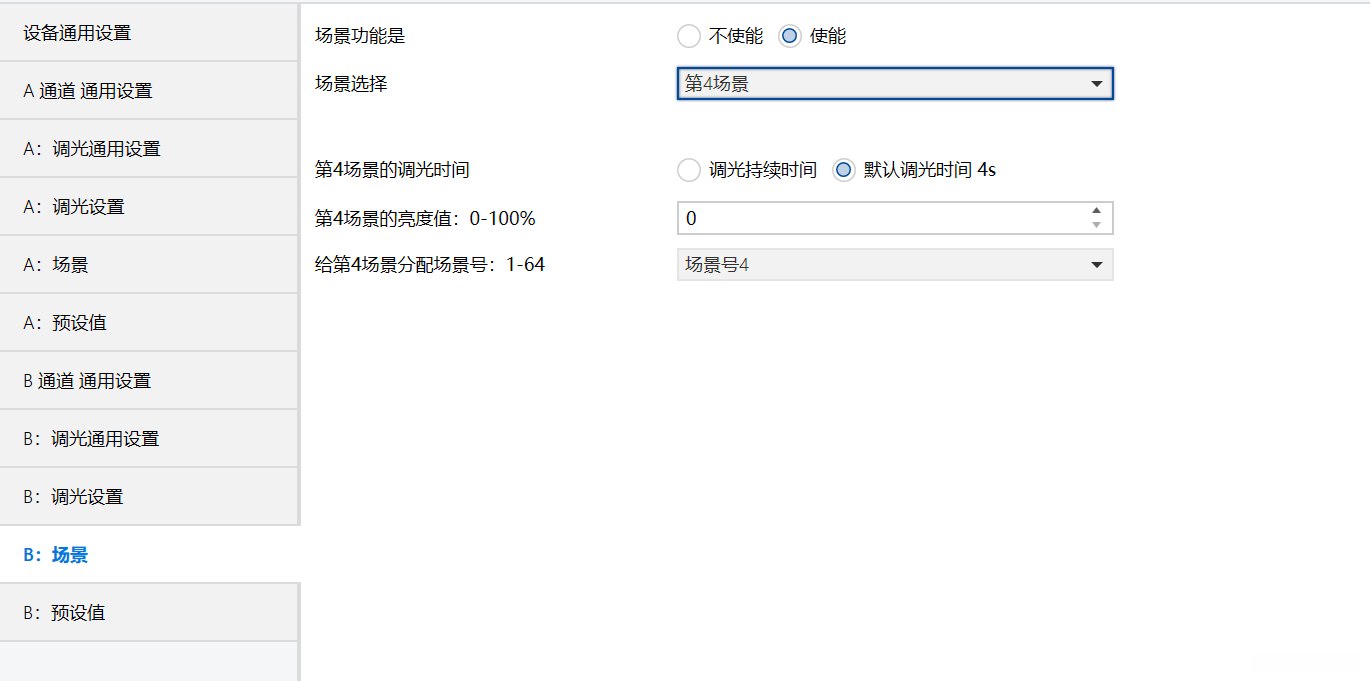

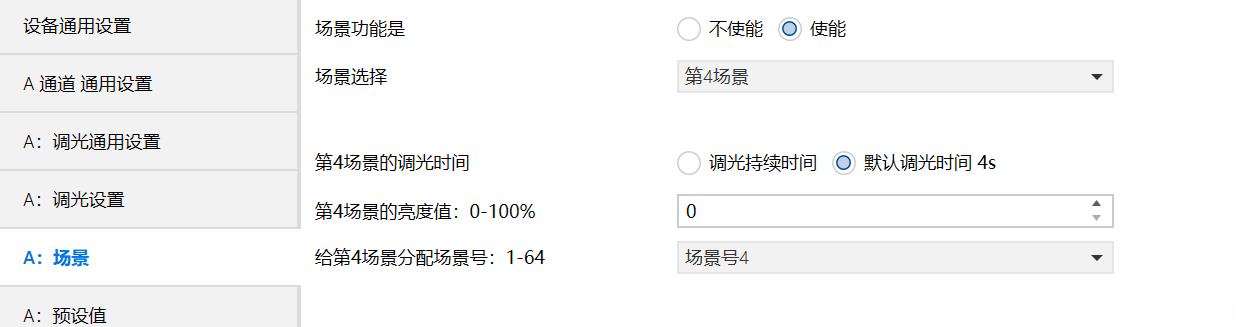

（2）场景设置

B场景也是一样的配置

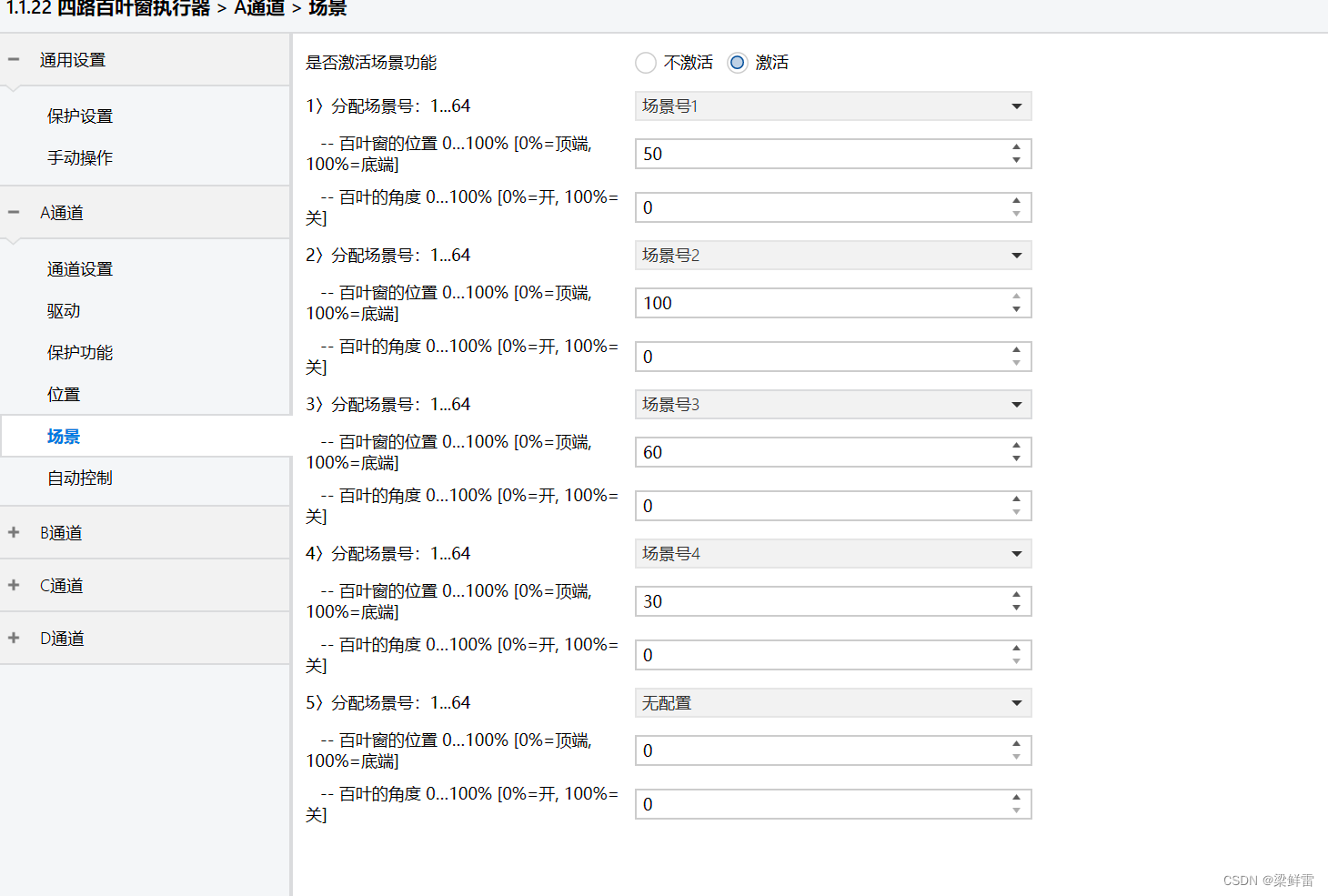

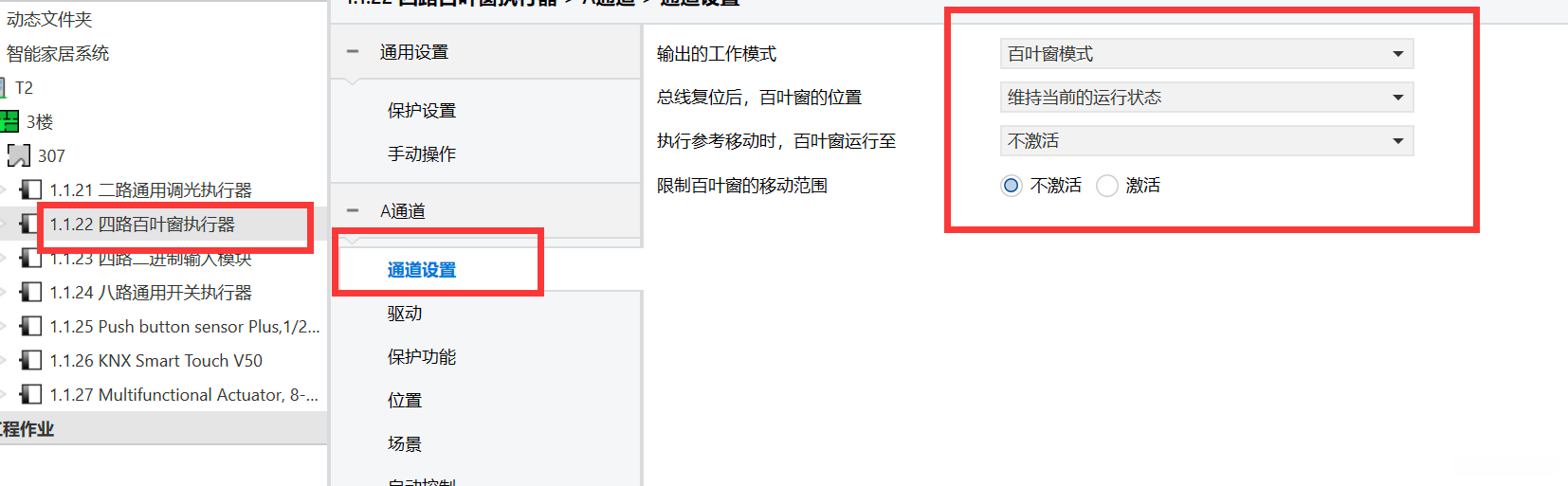

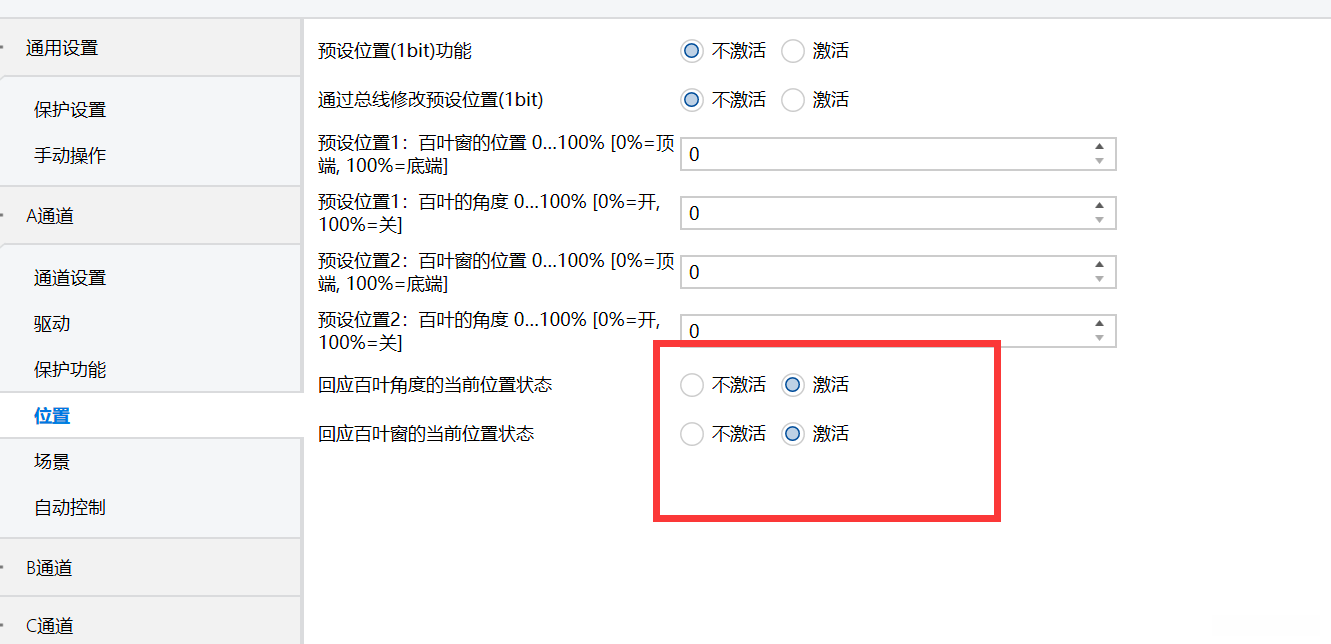

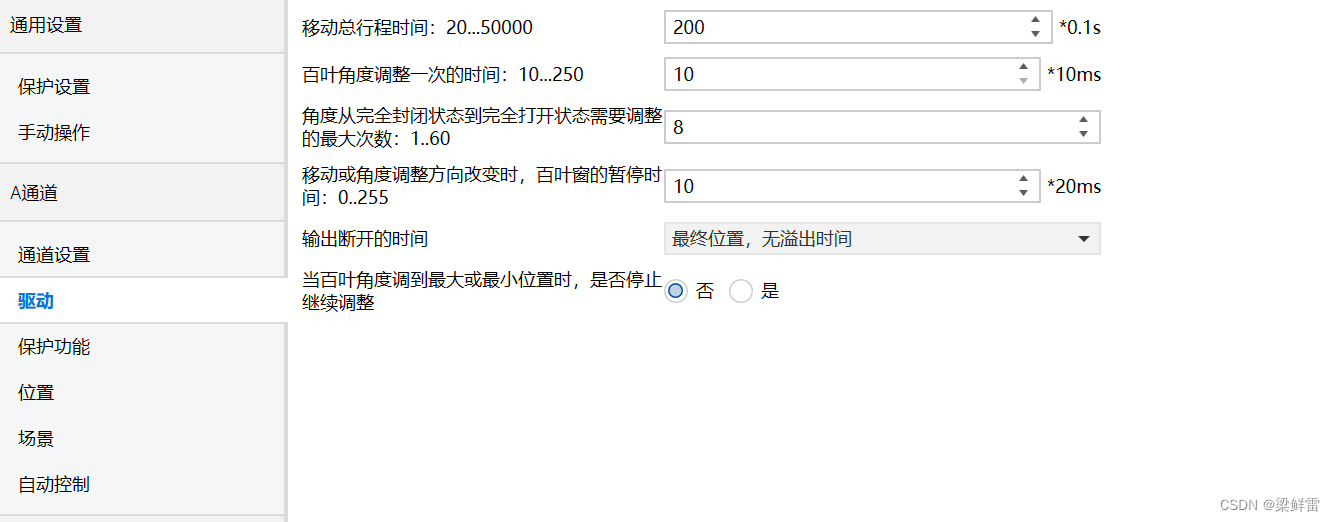

8.四路百叶窗

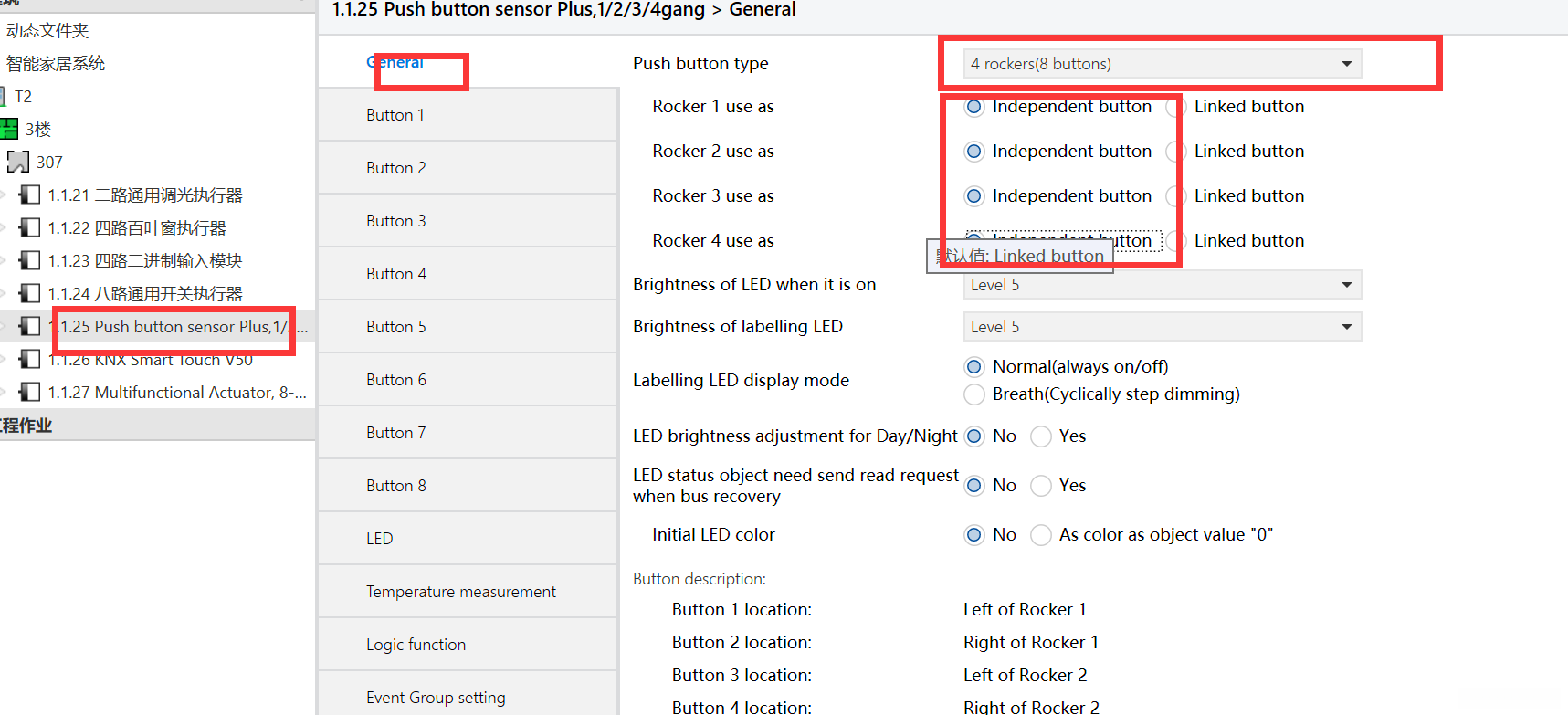

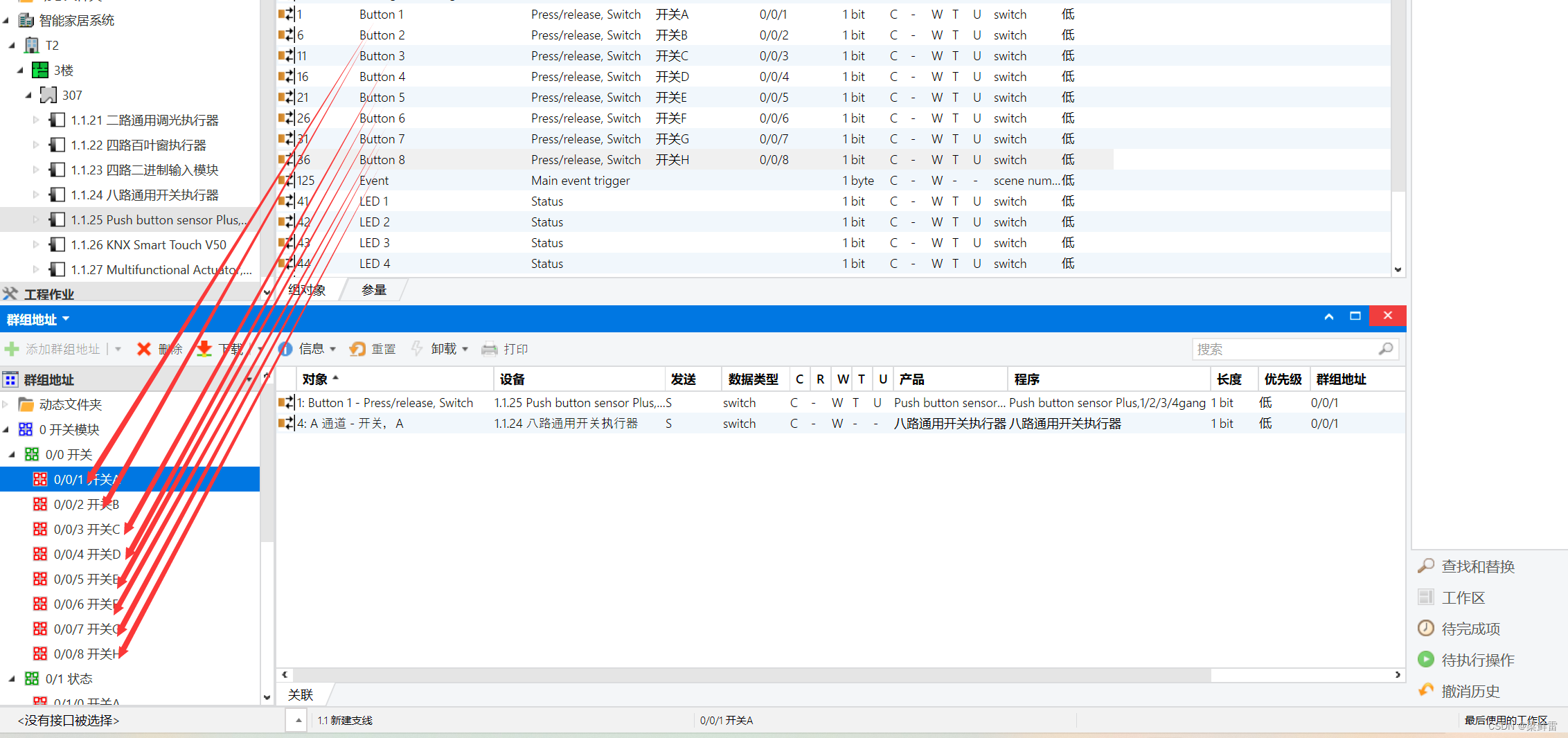

9.Push按钮设置

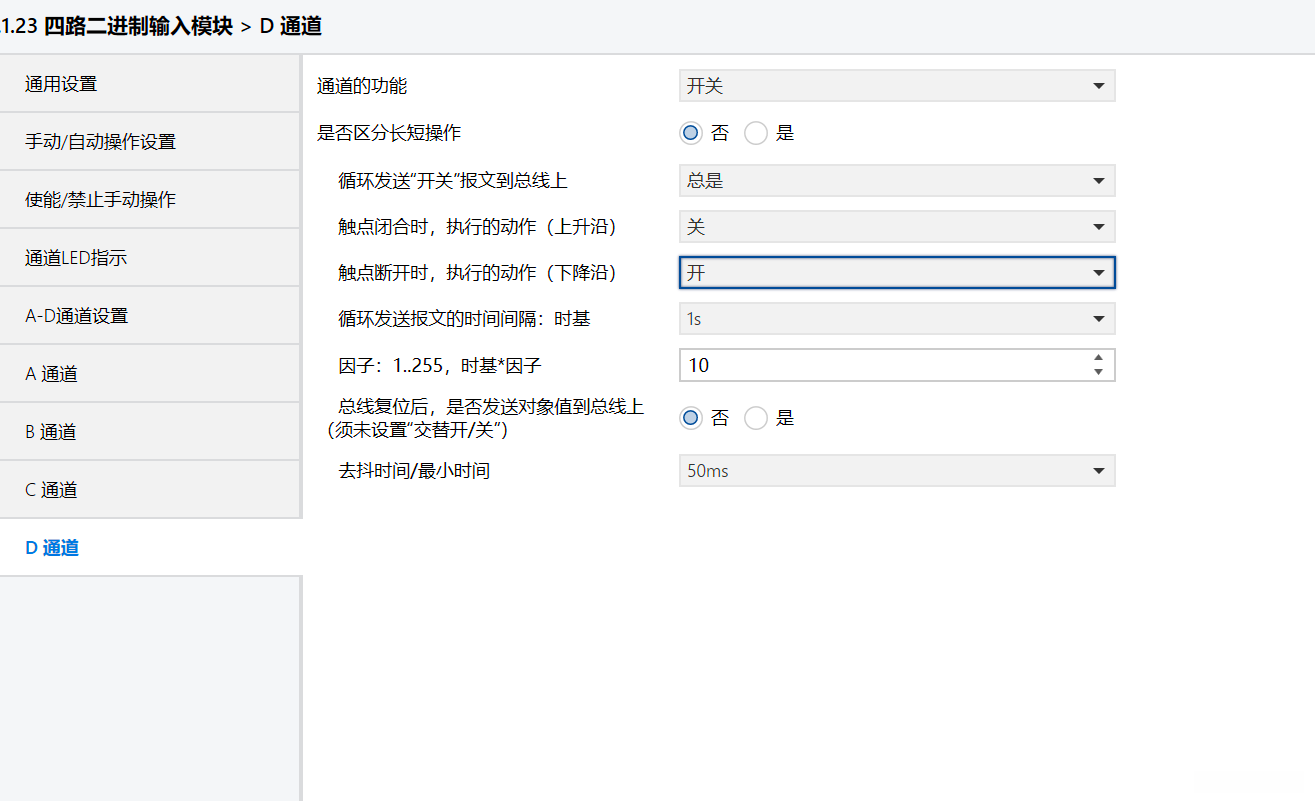

10.四路二进制输入模块

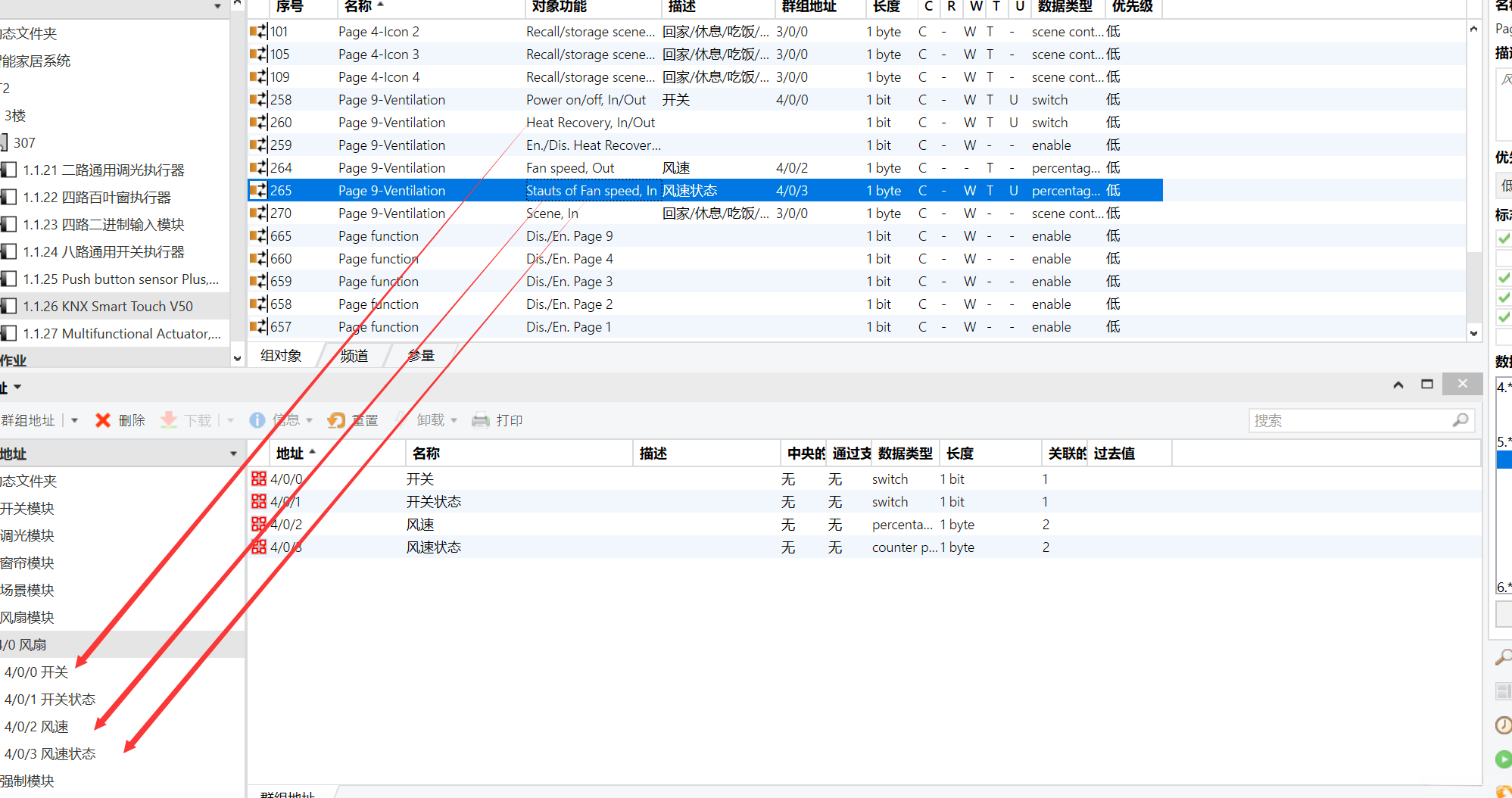

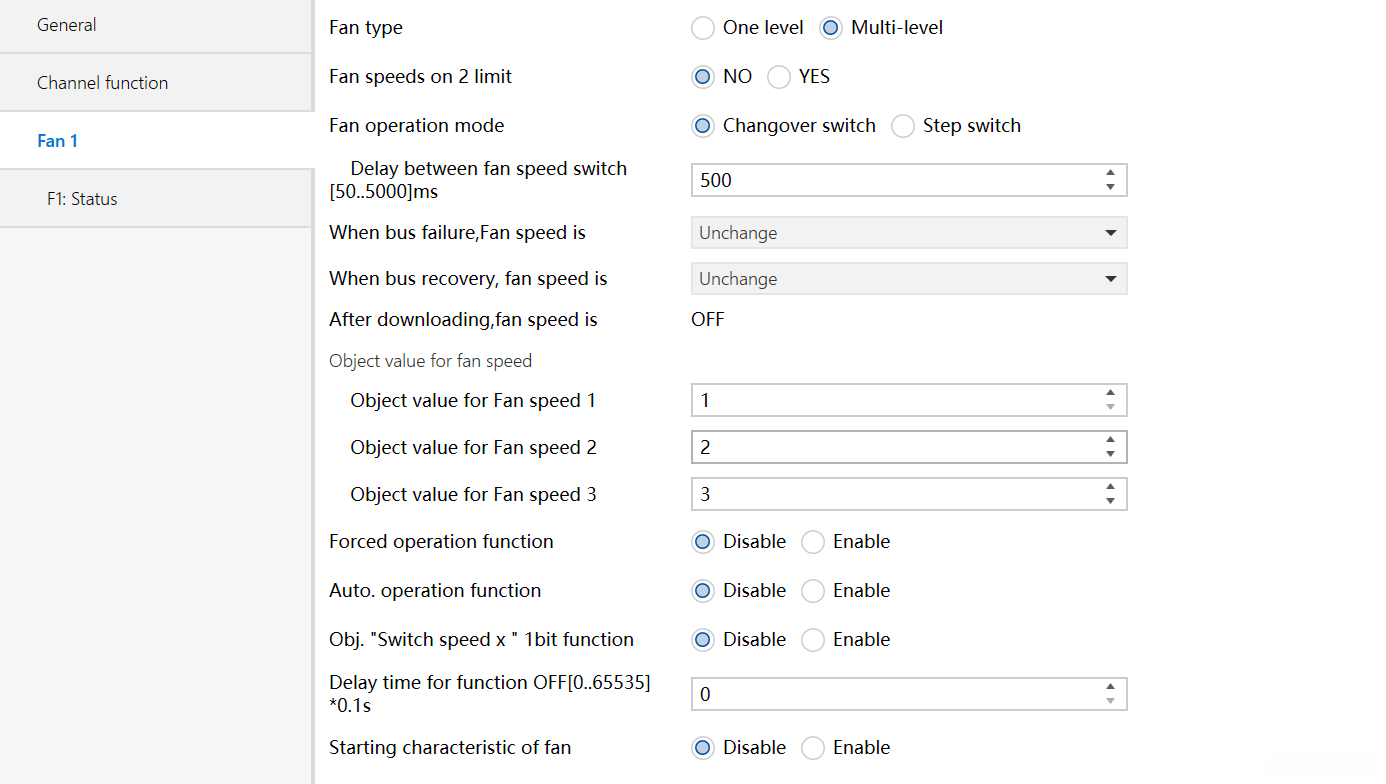

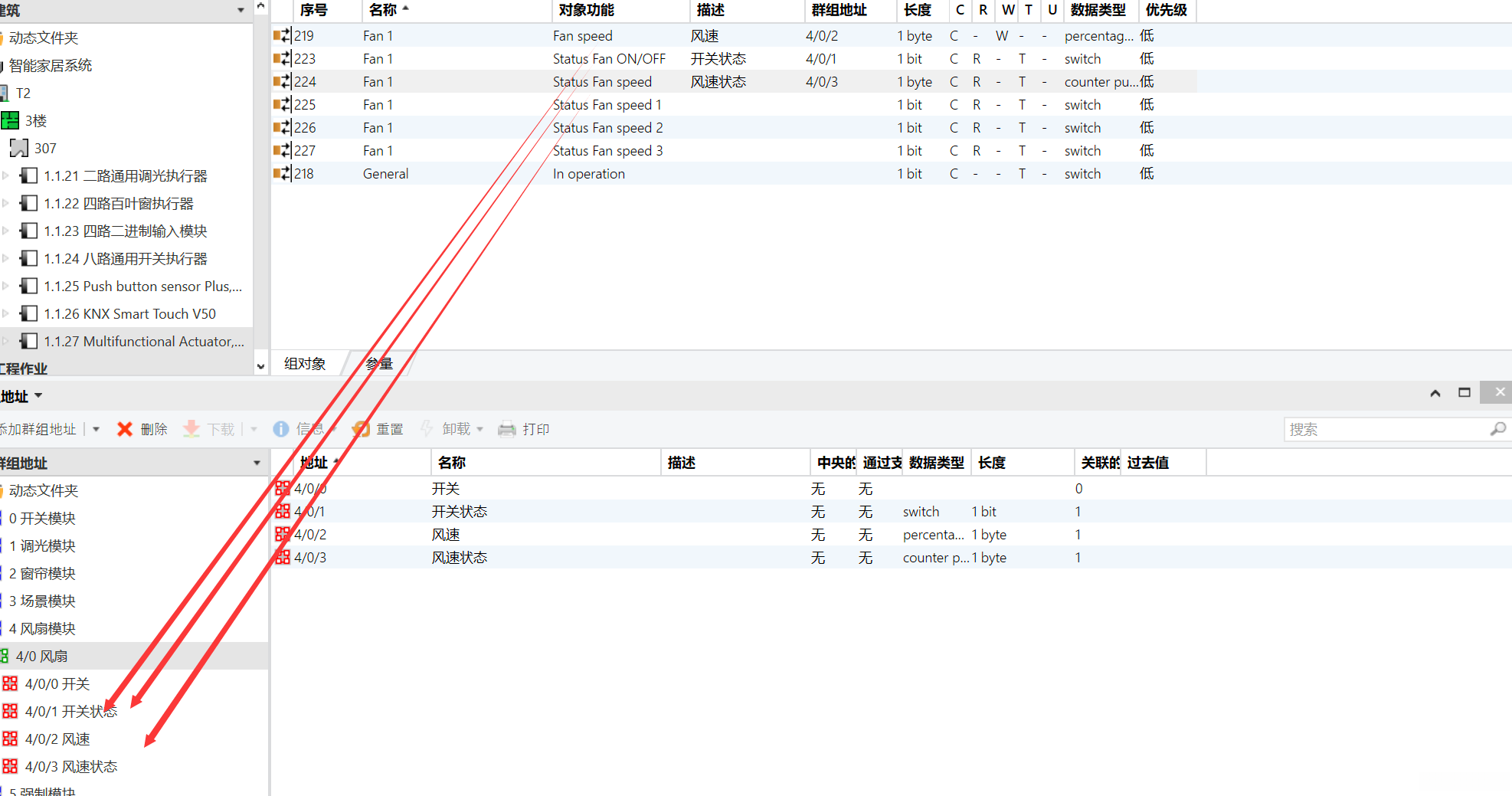

11.风扇模块

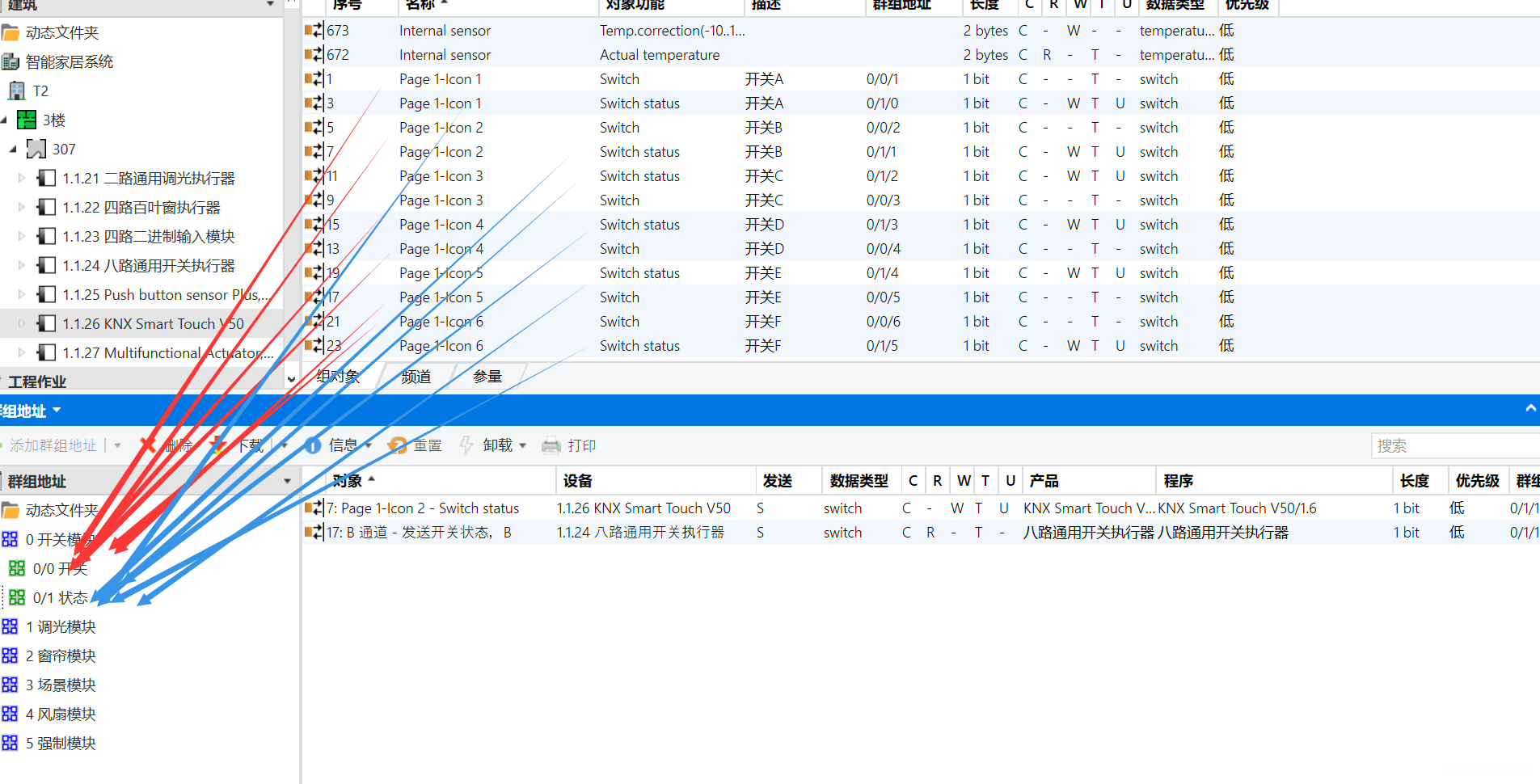

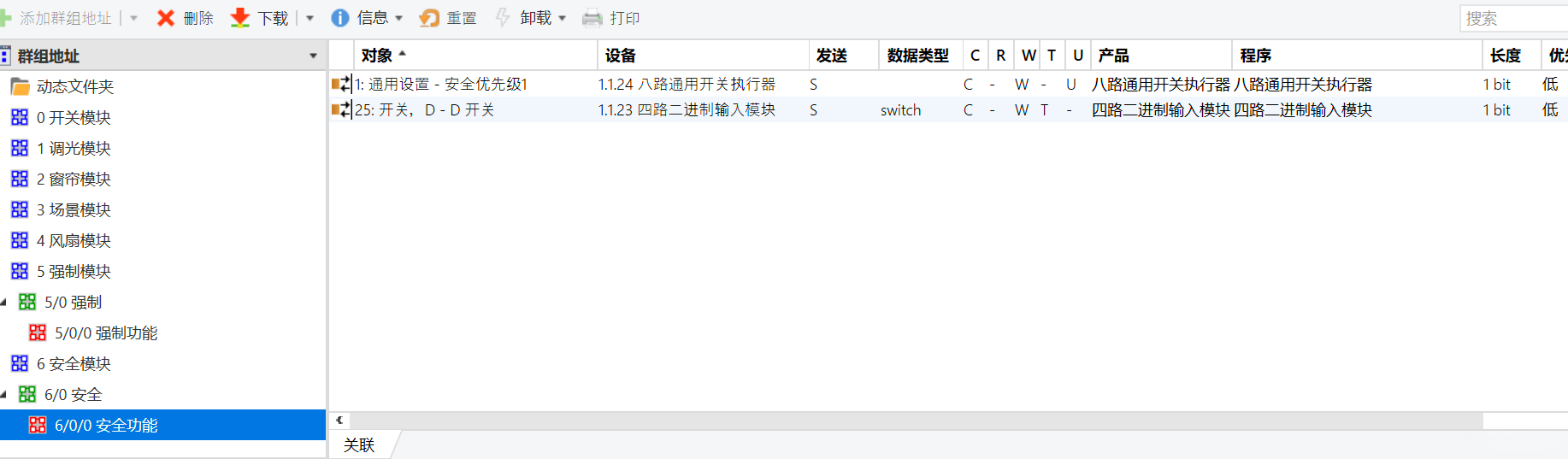

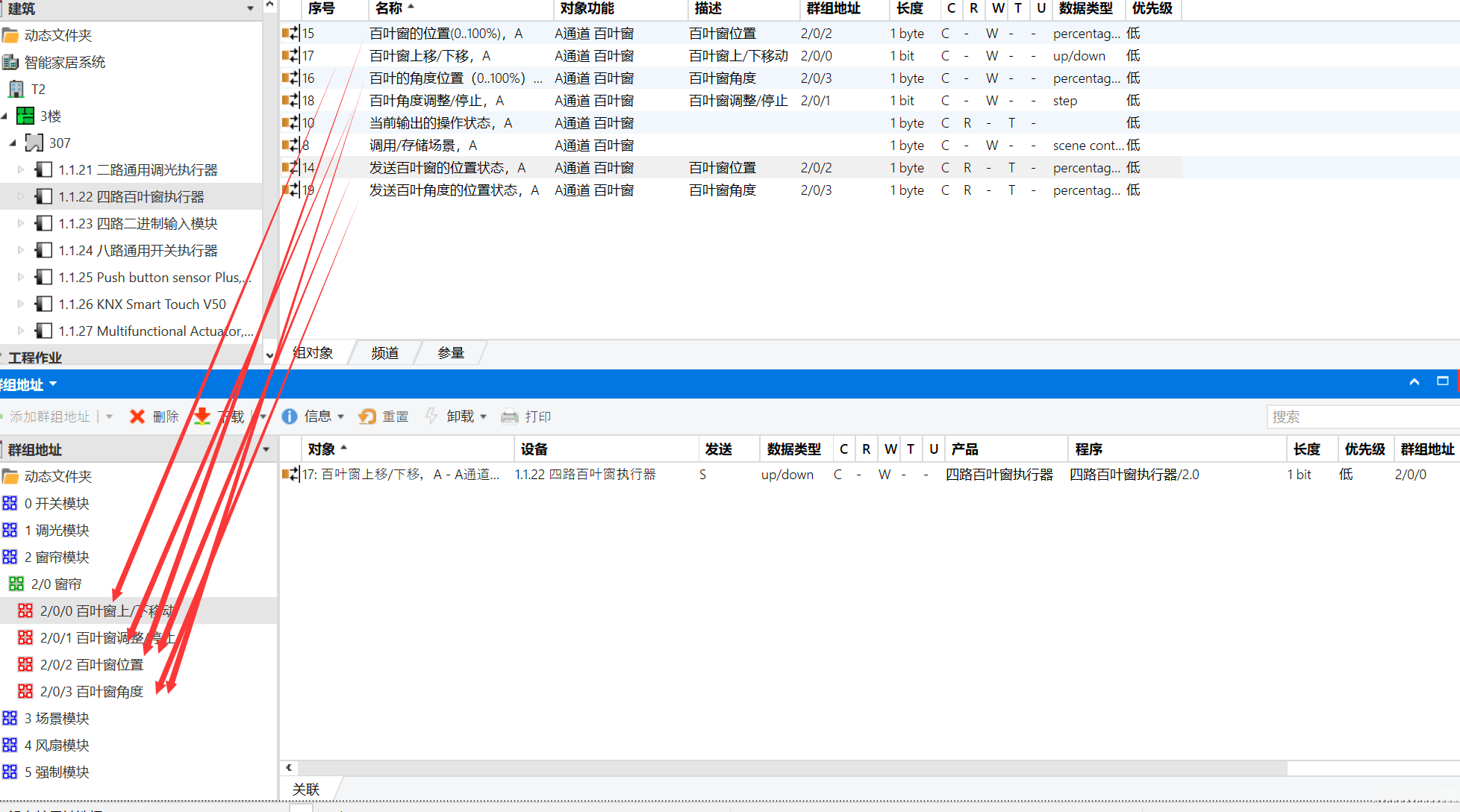

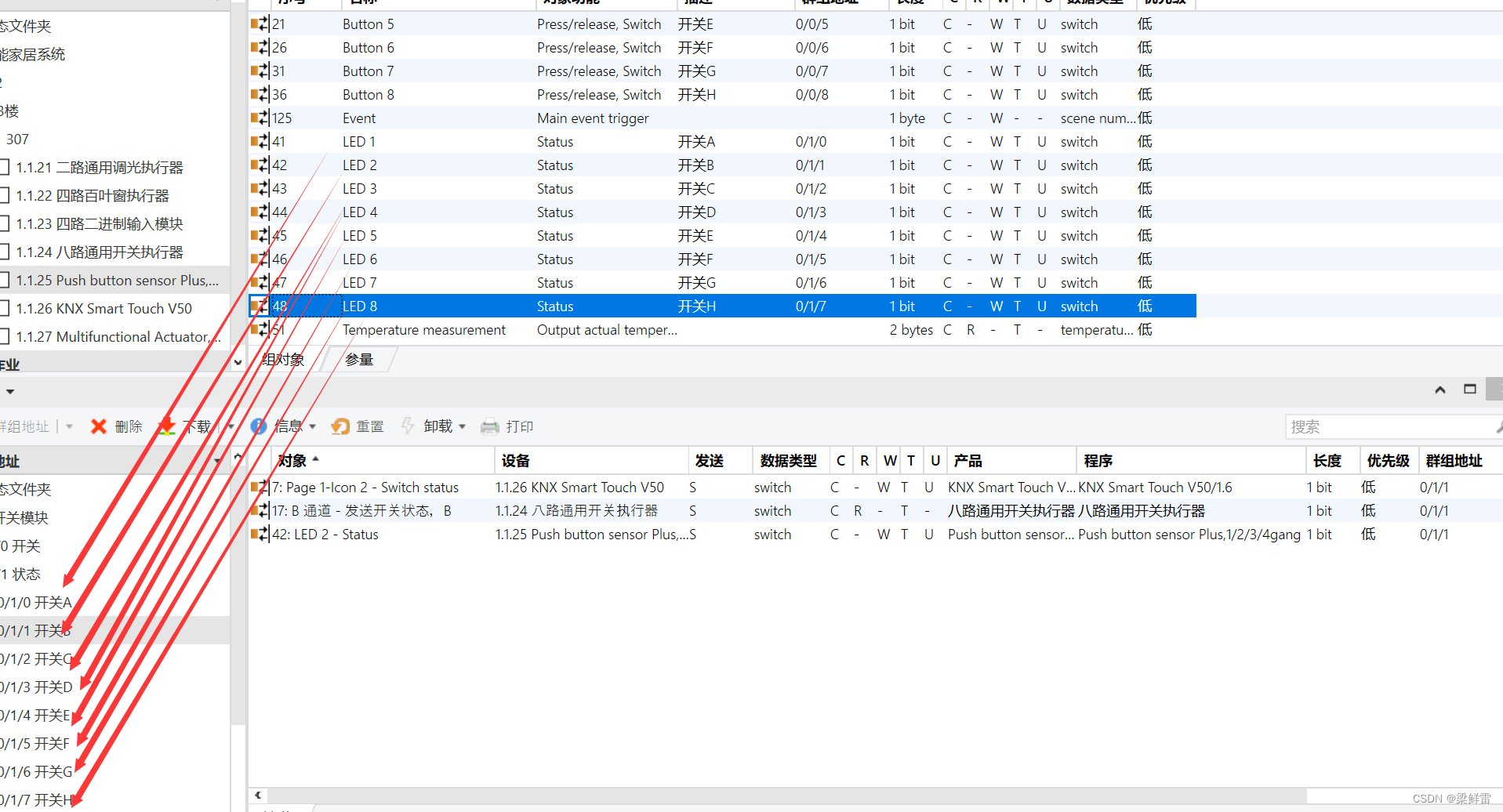

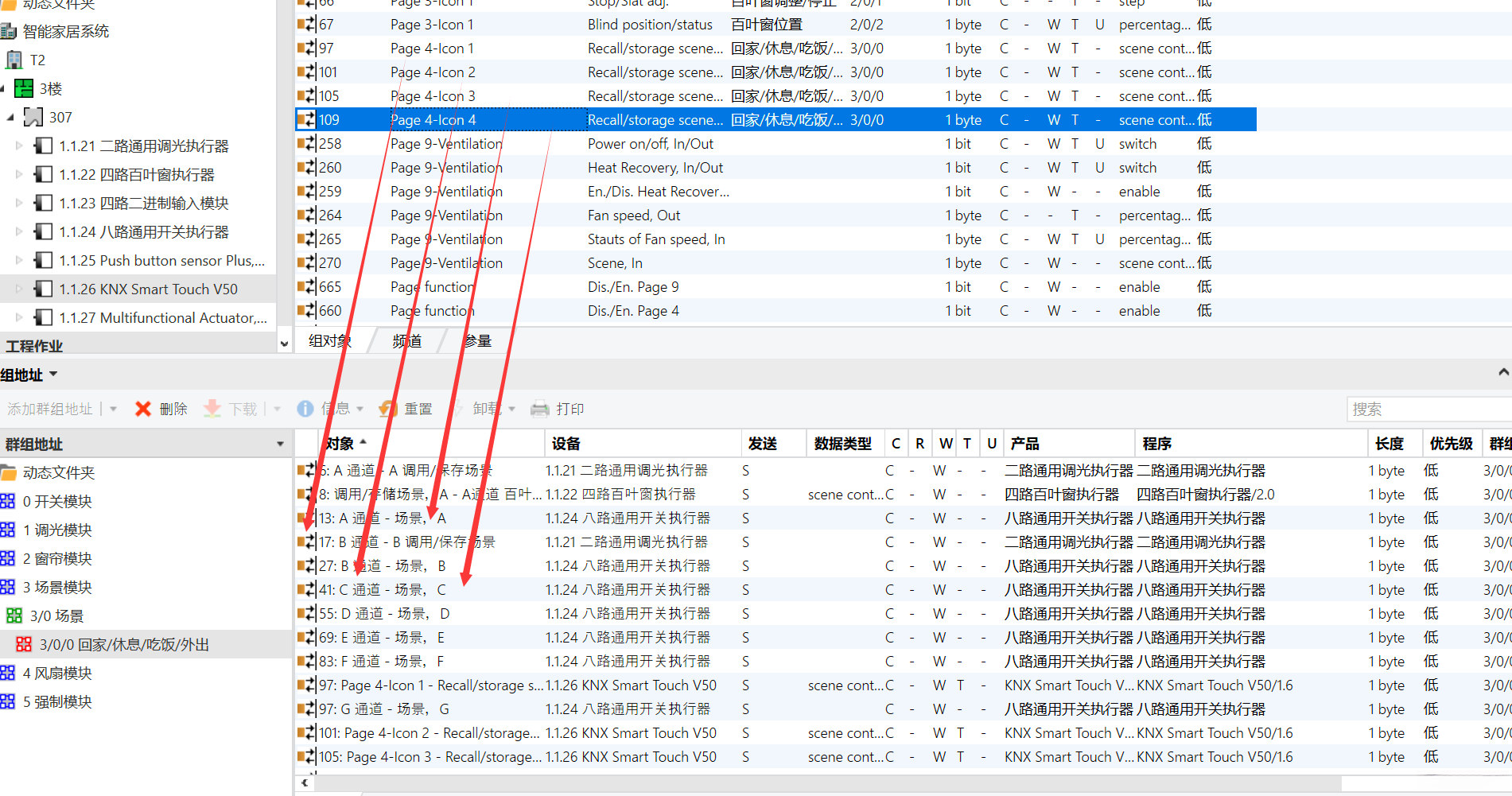

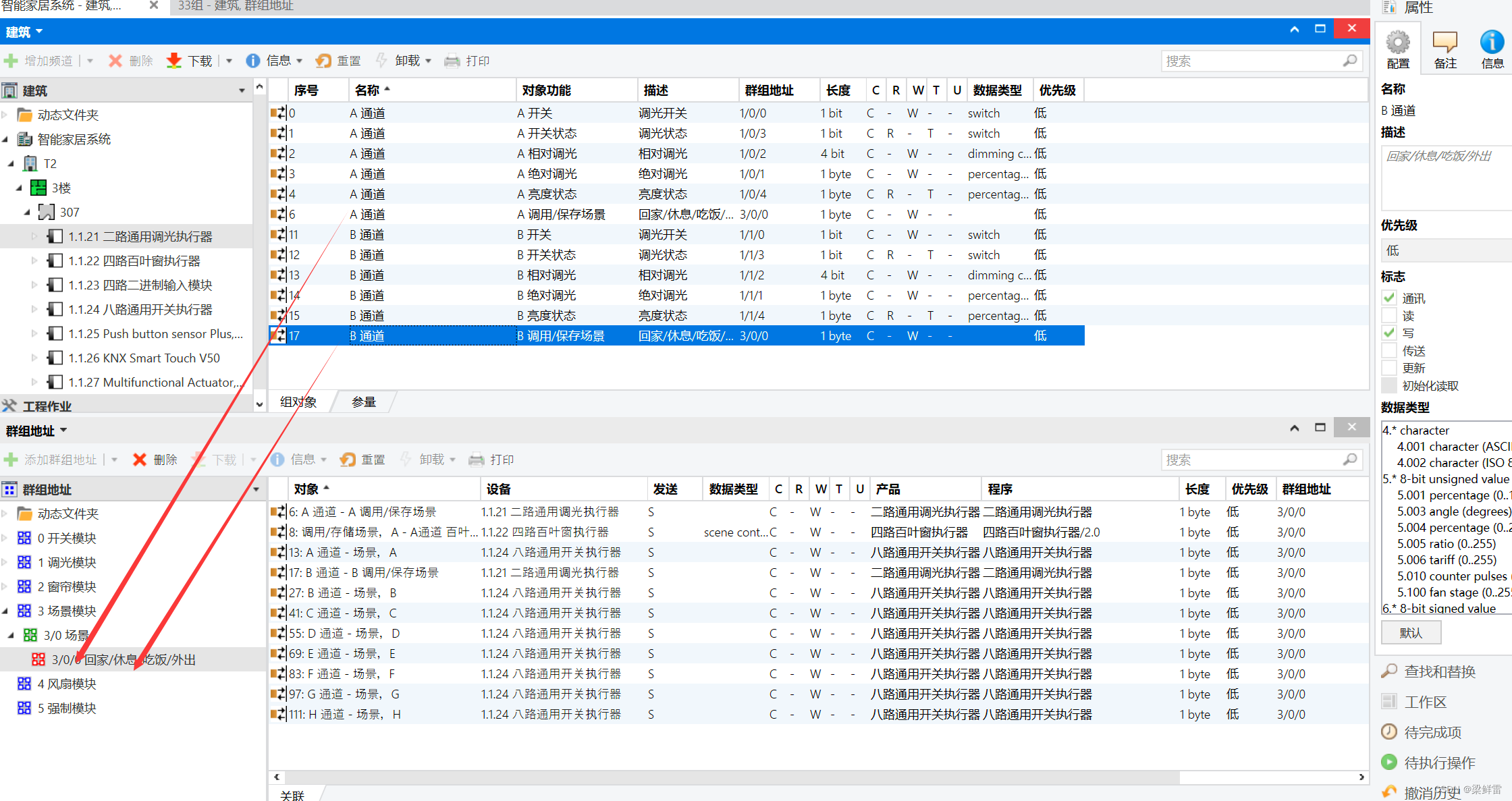

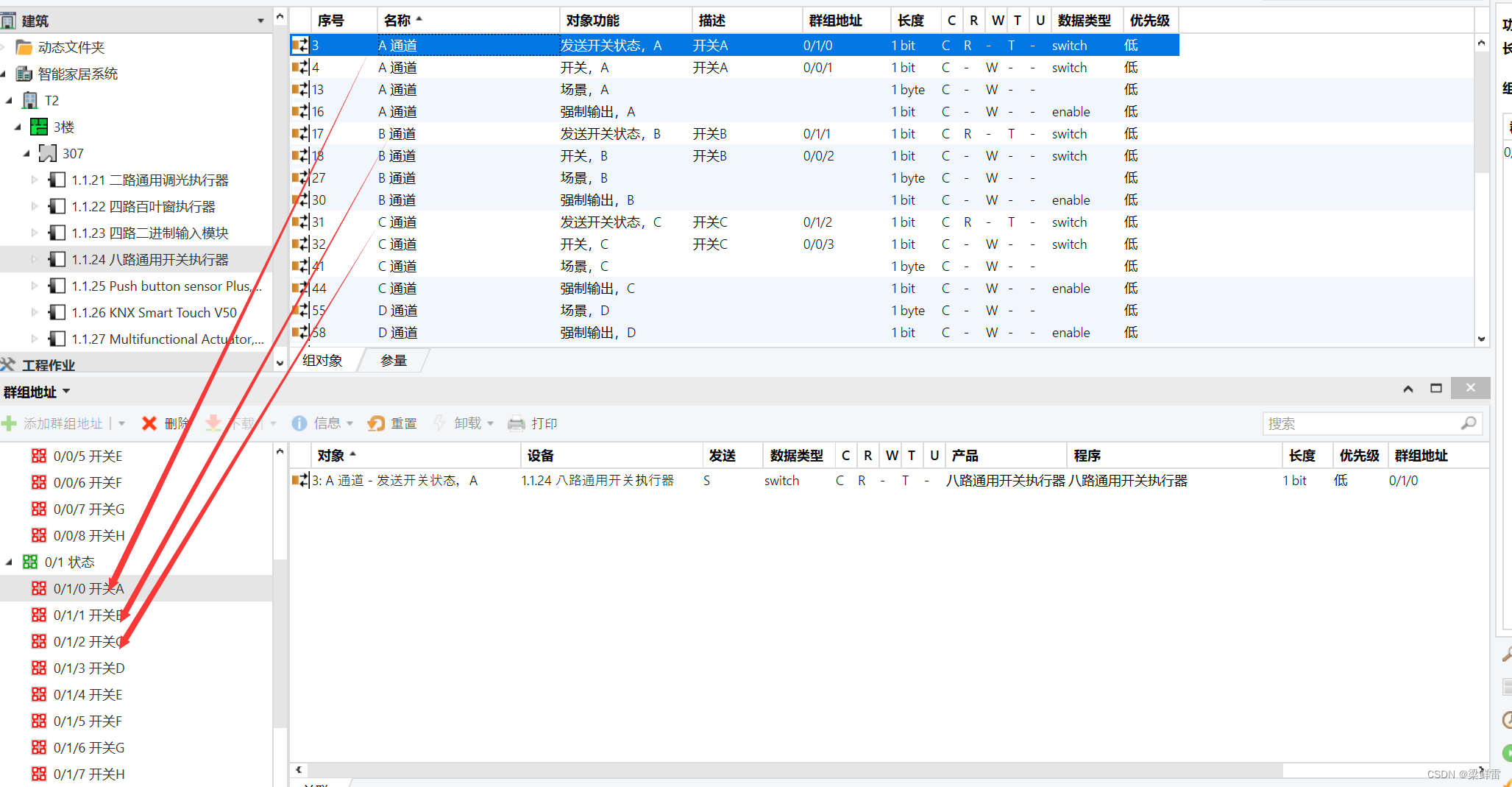

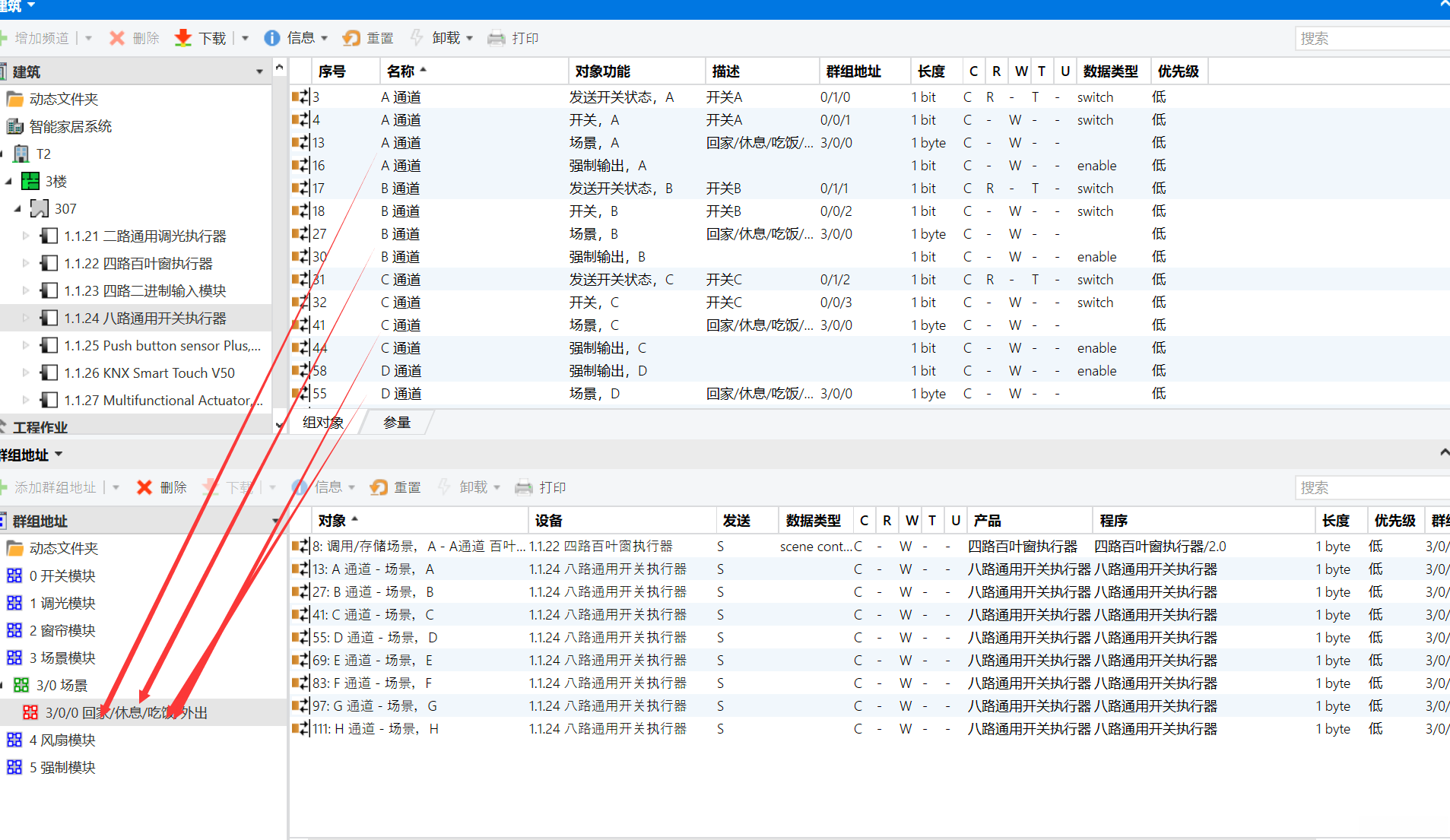

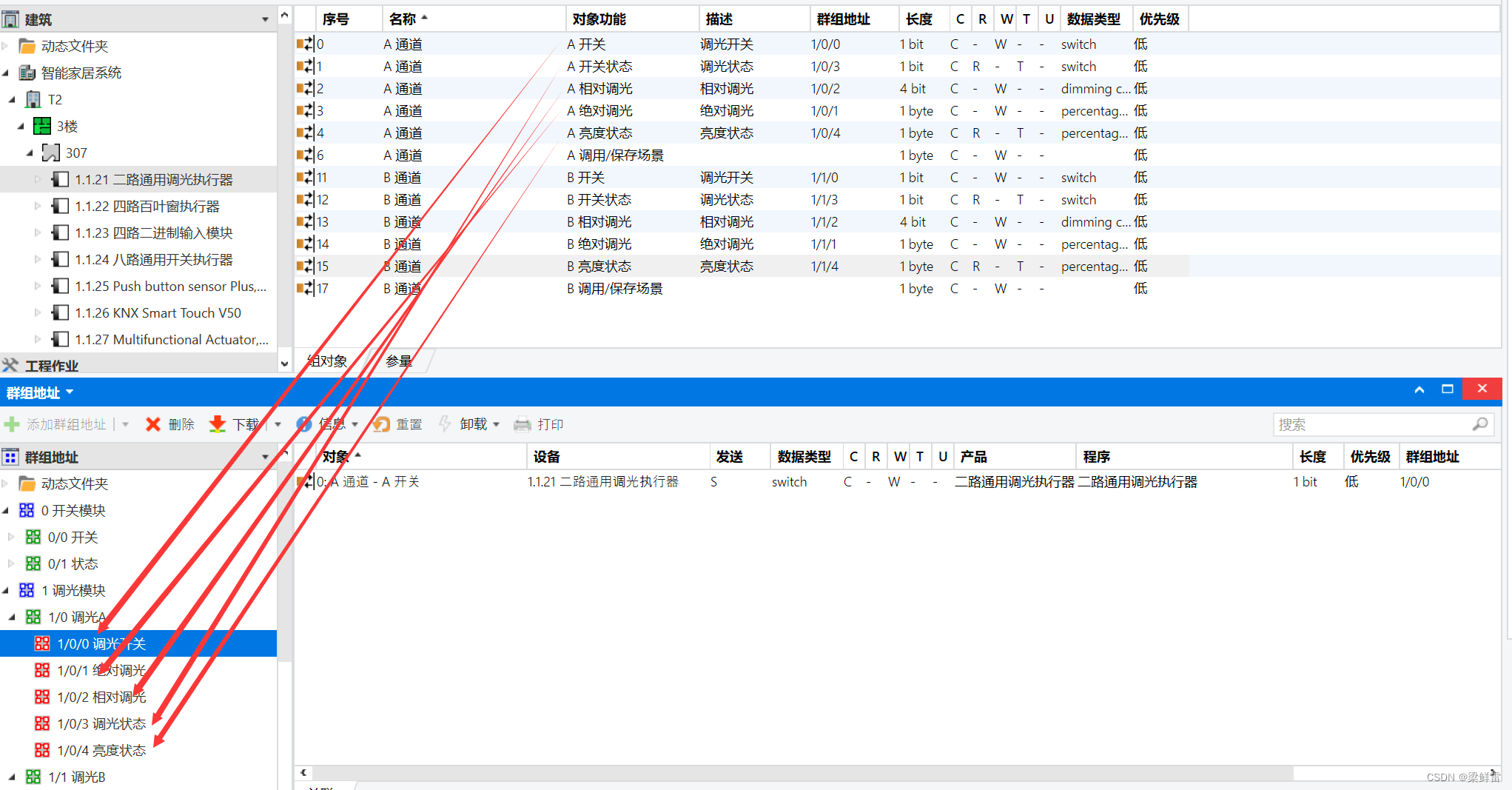

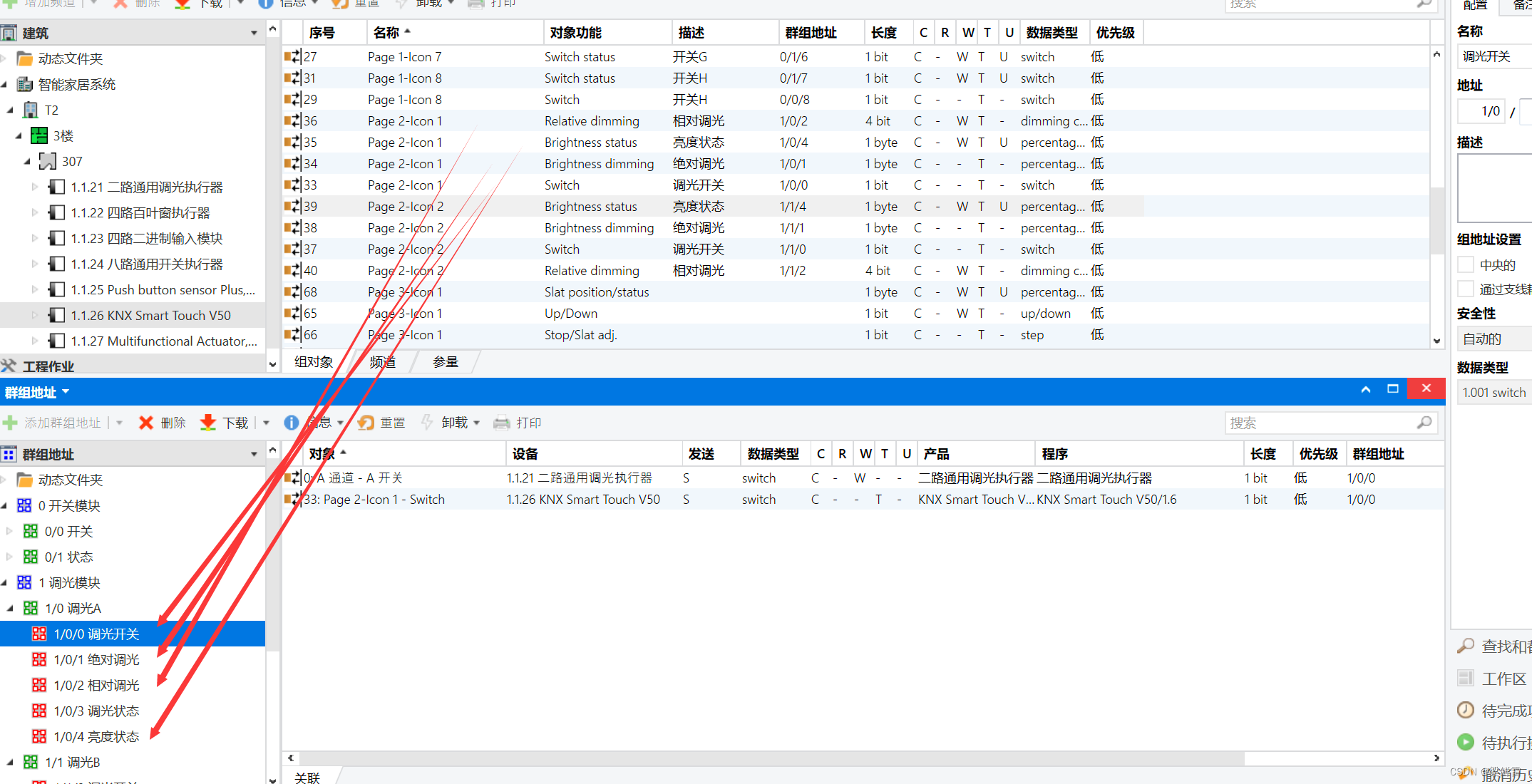

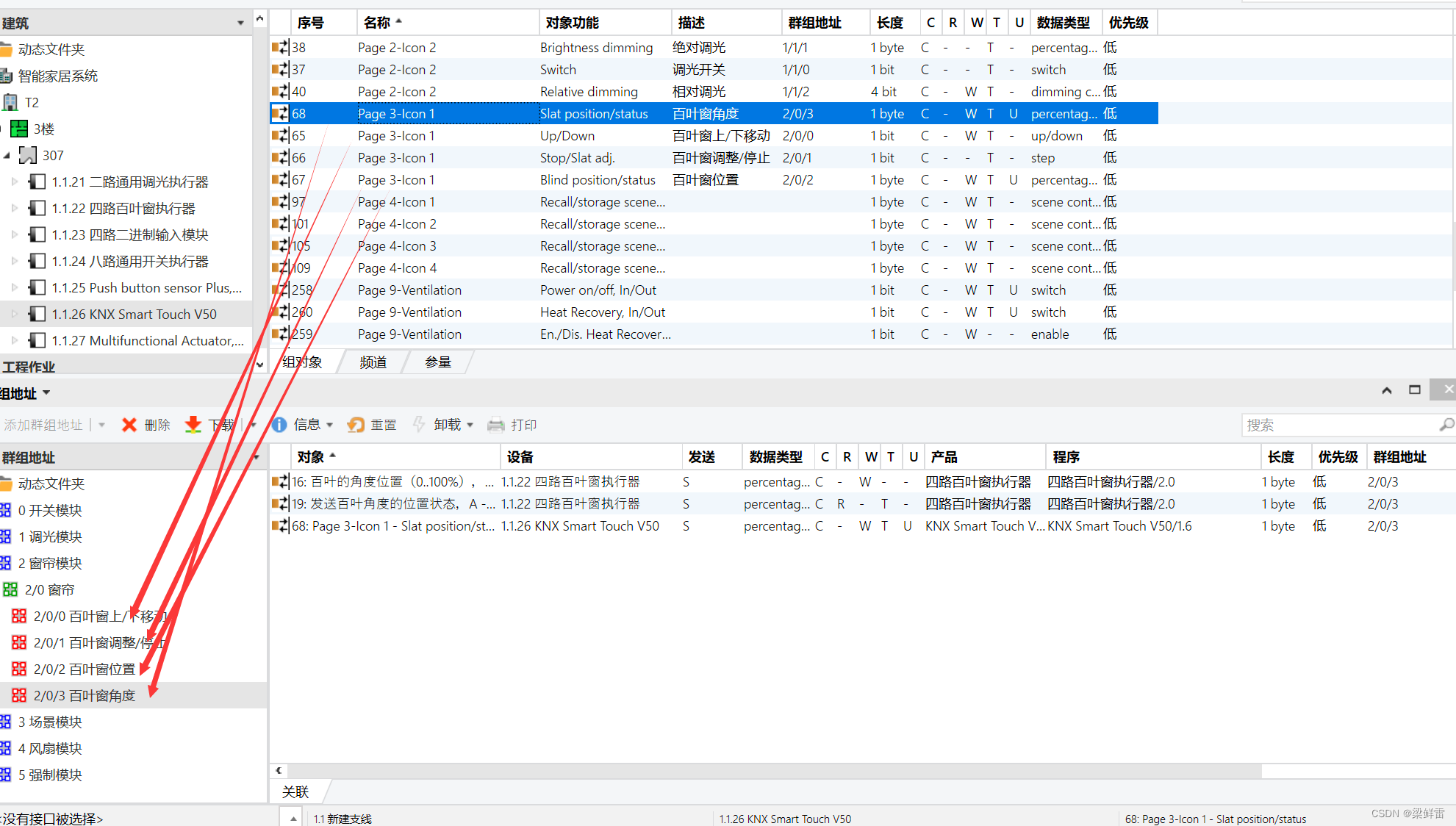

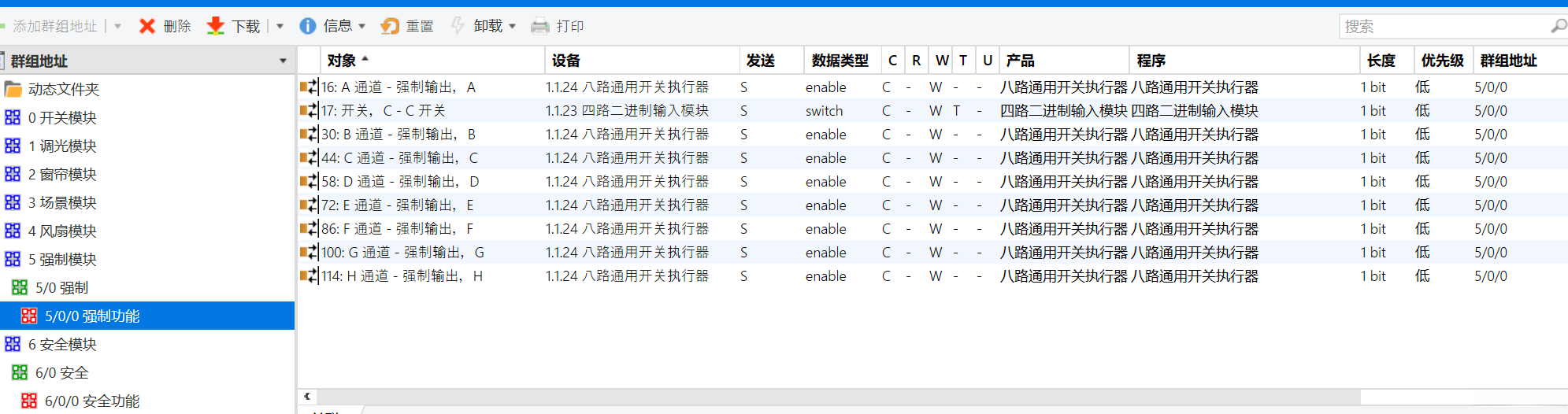

12.群组配置

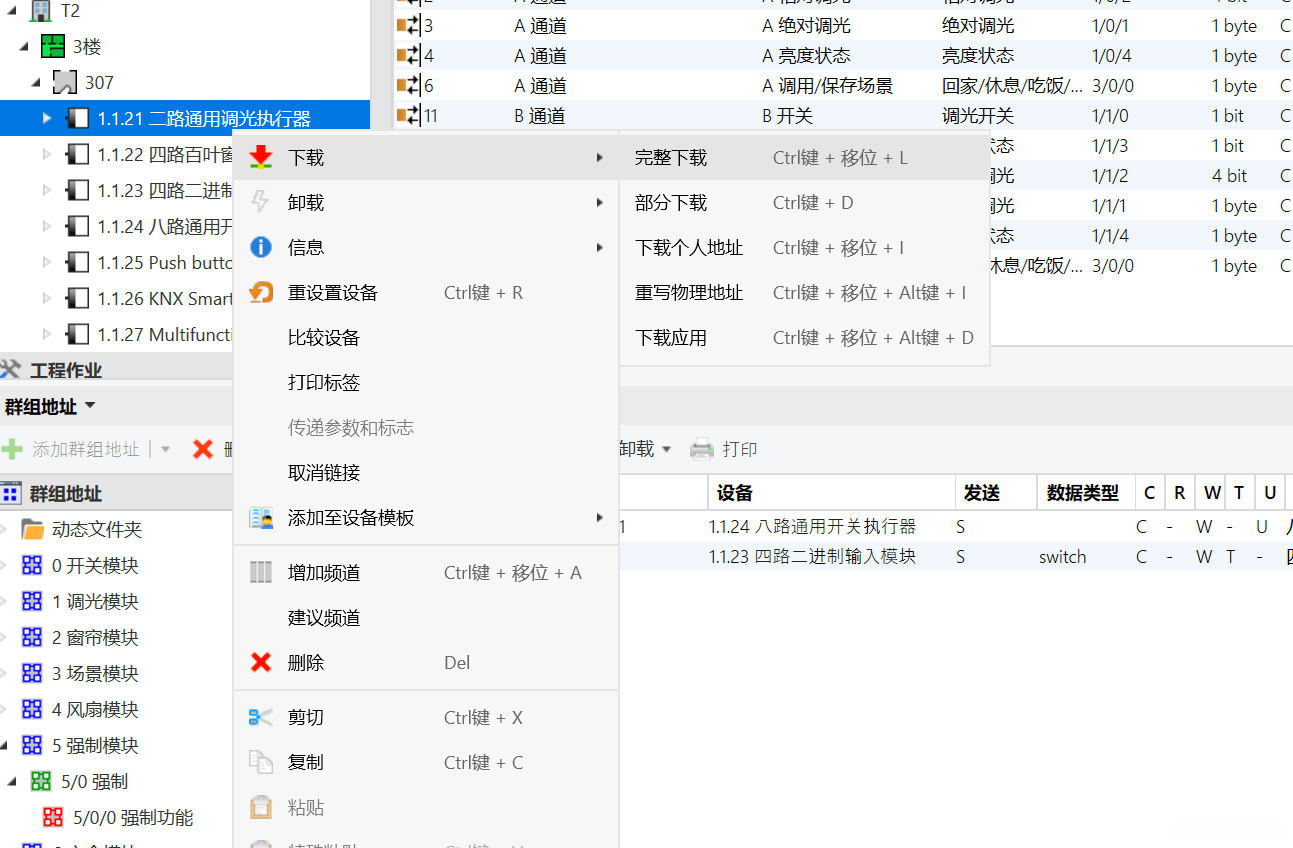

13.下载
