基于STM32单片机智慧路灯太阳能风能风光互补光照无线设计23-270
发布时间
阅读量：
阅读量
该系统由STM32F103C8T6单片机核心板、太阳能电池板、风机发电电路、锂电池充放电保护、升压、WIFI模块、高亮LED灯和光敏电阻组成。系统通过太阳能和风机为锂电池充电，并将升压至5V为单片机供电。光敏电阻检测光照强度，控制灯的亮度，光照越强灯越亮，可调节为0-4档。系统可通过WiFi手机APP或电脑串口控制灯的亮灭，并根据光照情况自动调节亮度。此外，系统能实时发送光照值和电池充电状态到手机APP或电脑串口。
23-270、基于STM32的智慧路灯灯杆系统设计，采用太阳能、风能及风光互补供电技术，使用TP4056电压转换芯片，进行升压变换，支持WiFi通信，具备高亮指示灯功能，并通过光感应实现自动控制
功能描述：

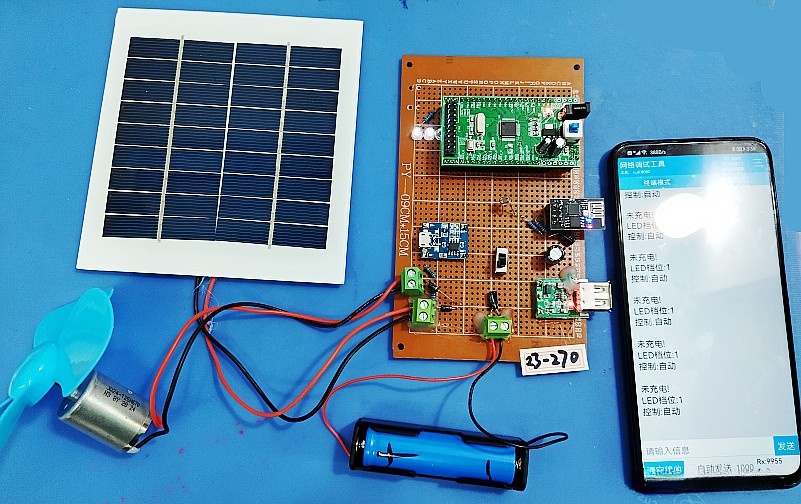

本系统主要包含STM32F103C8T6单片机核心板、太阳能发电组件、风力发电系统、锂电池充放电保护电路、升压电路、WIFI模块、高亮LED灯以及光照检测装置。
利用太阳能和风机对锂电池进行充电，具备充电保护功能。锂电池经过升压处理，达到5V供电给单片机系统。
开机后自动进入待机状态，系统通过光敏电阻感知光照强度，从而调节灯光亮度，外界光照越弱时，灯光亮度越高；调节范围为0到4档。
灯的亮灭可通过WiFi手机APP或电脑串口进行控制。关闭操作将通过点击“关闭”按钮实现，该操作会根据光照强度自动调节Led的状态。
通过光敏电阻检测的光照值实时传输至手机APP，同时电池充电状态实时传输至电脑串口。
发送控制命令：
C#***//关闭led灯
O#***//打开led灯 根据光照情况控制led灯
设备发送数据：
*例子：BYD1# //BY电池在充电 BN电池不在充电 D表示档位1代表1档
例子：BND2#***//BY电池在充电 BN电池不在充电 2档
