使用opencv进行角度测量
发布时间
阅读量：
阅读量
此项目操作简便。其核心在于通过在两条直线间形成特定的角度来实现功能目标。为此我们采用如下方法来确定这些线条的位置：并定出三个关键位置作为基准点。这三点确定后即可生成两条独立的线条。随后测量得出两线条之间的夹角数值。A端则为角顶所在位置而A端与B端分别对应着角张开的宽度与高度设定。
第一步：首先需要导入opencv库和math库：

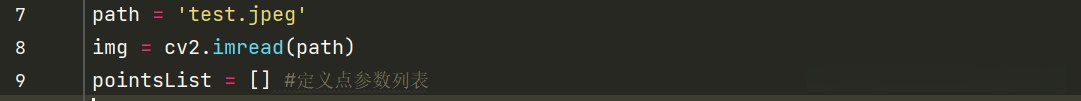

第二步：导入我们需要的图像：

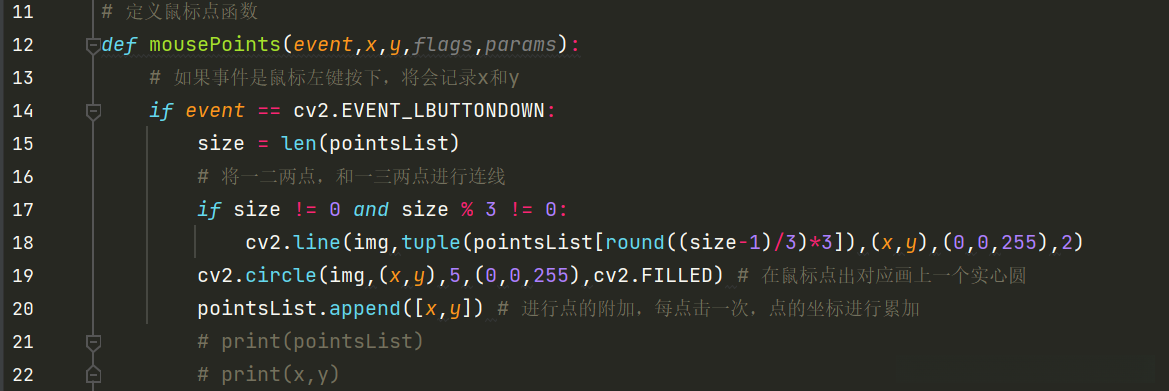

第三步：获取实际工作中鼠标的实际坐标值，定义点列表

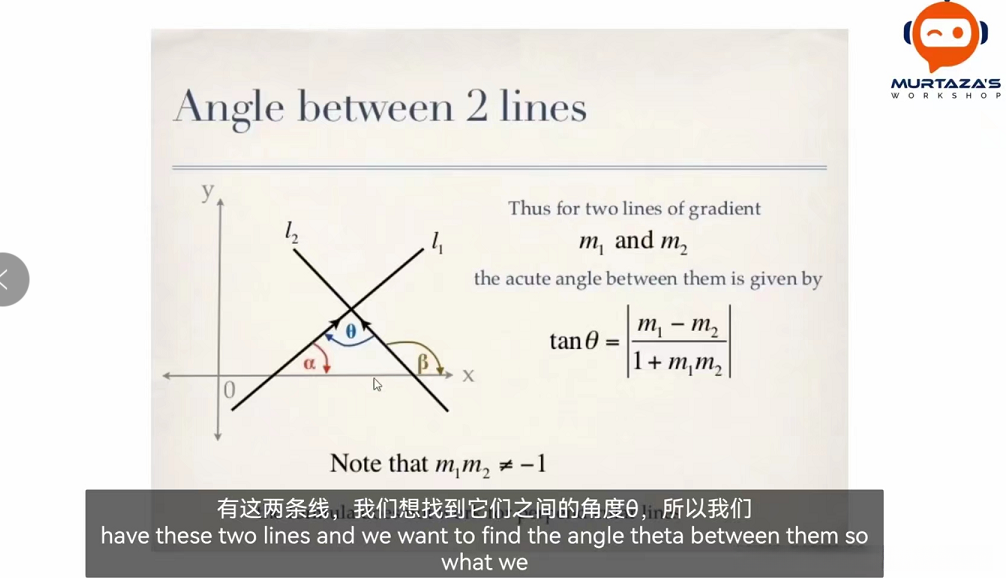

在第四步中获得列表点后，并结合角边线进行角度计算时，则是通过计算tan(a−b)来完成这一过程。

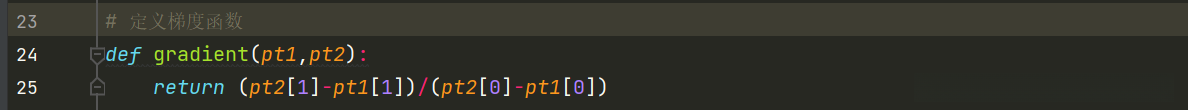

第五步：获取两点连线下的梯度

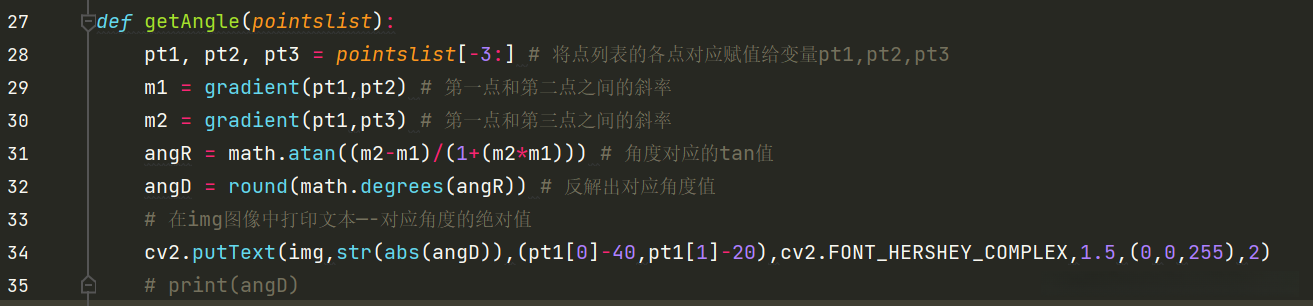

第六步：定义角度计算函数
第七步：第一二两点进行连线，第一三两点进行连线
第八步：在img图像中打印相应角度文本
完整代码如下：
注：这样测量只能显示锐角角度，要测钝角还需优化

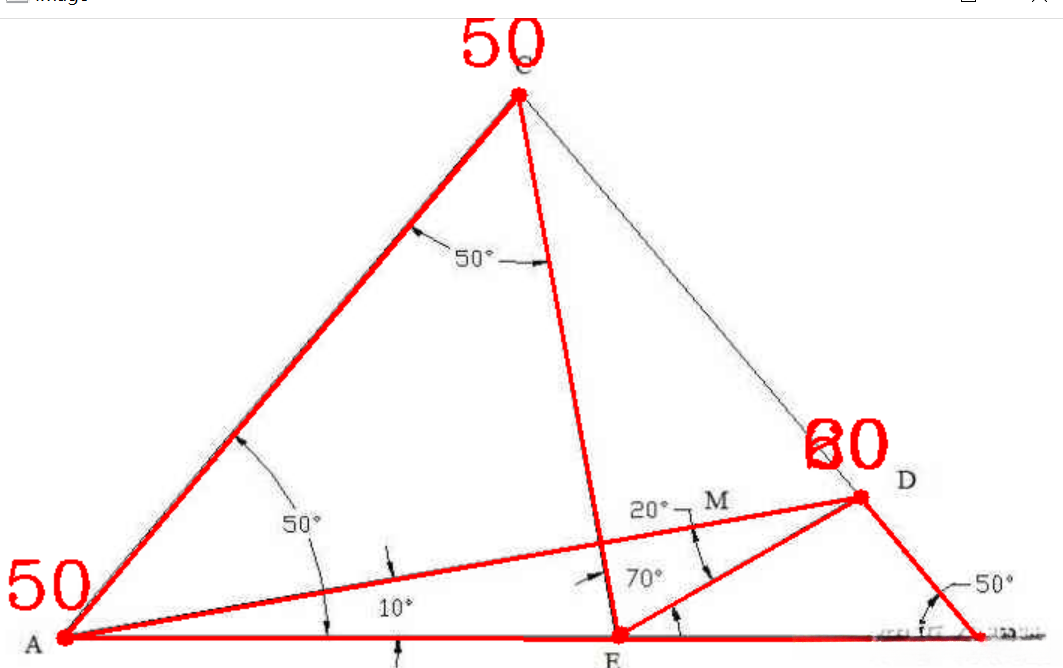

效果显示：
