实验五 基于K-means与FCM的图像分割方法

    function [idx,C] = my_kmeans(X,k)
    % 输入:X为数据,k为分类数
    % 输出:idx为类的索引,C为聚类好的聚类中心
    % matlab自带kmeans函数，调用格式为"[idx,C] = kmeans(X,k)",
    %% 原理推导Kmeans聚类算法
    [m,n]=size(X);
    C=X(randperm(m,k),:);%从m个点中随机选择cluster_num个点作为初始聚类中心点
    iter_max=100;%最大次数
    d_C = 1e-5; %中心变化阈值
    iter=0;
    distance1 = zeros(k,m);
    cluster_new = zeros(k,n);
    while(iter<iter_max)
    % distance1存储每个点到各聚类中心的欧氏距离
    for i=1:k
        distance=(X-C(i,:)).^2;%
        distance1(i,:)=sqrt(sum(distance')); % sqrt(x^2 + y^2),distance1是50行i列的
    end
    [~,idx]=min(distance1);%index_cluster取值范围1~cluster_num,~是最小元素的值,用不到,故省略
    % cluster_new存储新的聚类中心
    for j=1:k
        cluster_new(j,:)=mean(X(idx==j,:));
    end
    %如果新的聚类中心和上一轮的聚类中心距离和大于therad_lim，更新聚类中心，否则算法结束
    if (sum(sqrt(sum(((cluster_new-C).^2)')))>d_C)
        C=cluster_new;
    else
        break;
    end
    iter = iter+1;
    end
    fprintf('迭代次数:%d\n',iter)
    idx = idx';%为了和MATLAB自带算法输出维度一样
    end

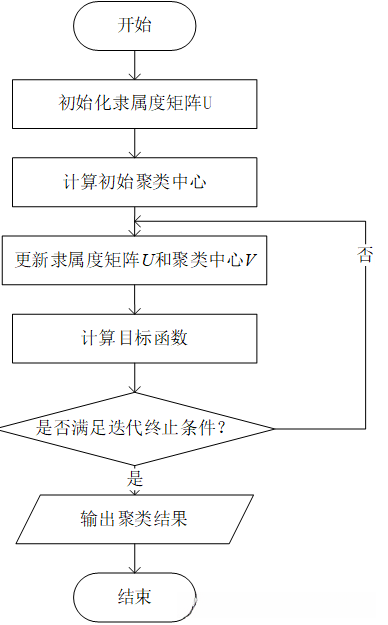

    function [center,U] = my_fcm(data,Nc)
    % 输入:data为数据,Nc为分类数
    % 输出:centers为聚类好的聚类中心,U为隶属度矩阵
    % matlab自带fcm函数，调用格式为"[centers,U] = fcm(data,Nc)",
    %%
    max_iter = 100;%迭代次数
    m = 2;%指数
    n = size(data,1);%样本个数
    %--初始化隶属度u，条件是每一列和为1
    U = rand(Nc,n);
    col_sum = sum(U);
    U = U./col_sum(ones(Nc,1),:);
    % d_U = 1e-5;         % 隶属度变化阈值
    d_C = 1e-5;         % 类中心变化阈值
    iter = 0;
    mf = U.^m;
    center = mf*data./((ones(size(data, 2), 1)*sum(mf'))');
    while iter < max_iter

    dist = distfcm(center, data);        % 计算距离矩阵
    tmp = dist.^(-2);
    U_new = tmp./(ones(Nc, 1)*sum(tmp));	% 新的隶属度矩阵
    mf = U_new.^2;                              % 隶属度矩阵进行指数运算
    center_new = mf*data./((ones(size(data, 2), 1)*sum(mf'))'); % 新聚类中心

    %     err_U = U - U_new;
    err_C = center - center_new;

    %     if(max(abs(err_C(:))) < d_C || max(abs(err_U(:))) < d_U)
    if(max(abs(err_C(:))) < d_C )
        break;
    end
    U = U_new;
    center = center_new;
    iter = iter+1;
    end
    fprintf('迭代次数:%d\n',iter)
    end










































    clear;clc;close all;
    %% 图像导入和预处理
    data_original = imread('002.png');
    figure; imshow(data_original);
    title('原始图像')
    if (size(data_original,3)>2)
    data_original = rgb2gray(data_original);
    end
    %将图像转换为双精度值
    img = im2double(data_original);
    %通过应用中值滤波器去除噪声
    img=medfilt2(img);
    figure; imshow(img);
    title('去噪后的图像')

    %% 用FCM算法分割
    %将图像转换为线性形状
    data = reshape(img,[],1);

    Nc = 4;%聚类数

    %使用FCM或AFKM
    [center,U] = my_fcm(data,Nc);%[center,U] = fcm(data,Nc);自编函数和自带函数都能用
    [maxU,idx] = max(U);
    %聚类后的图
    im_res = reshape(center(idx),size(img));
    figure;imshow(im_res);
    title('聚类后的图')

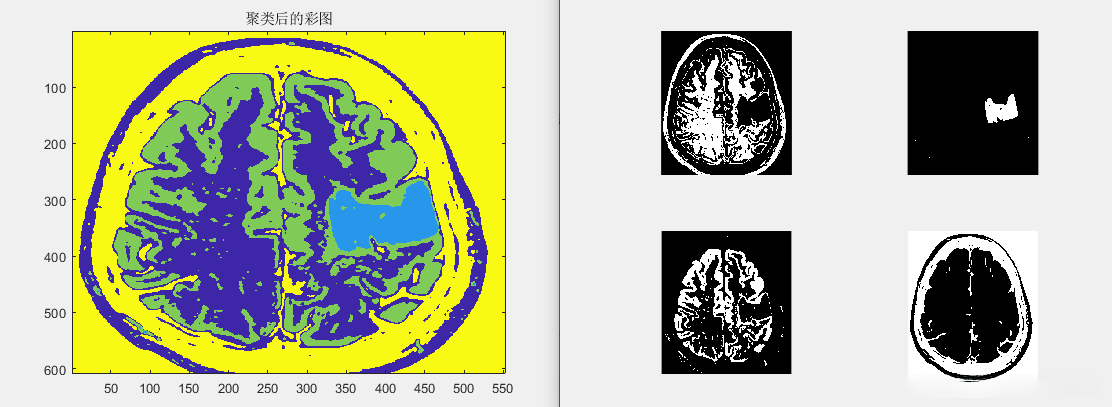

    %聚类后的图(一种颜色代表一类)
    img_res = reshape(idx,size(img));
    figure;imagesc(img_res)
    title('聚类后的彩图')

    %分割后的图，这里是4类，所以是四张图
    figure
    subplot(2,2,1),imshow(img_res==1,[]);
    subplot(2,2,2),imshow(img_res==2,[]);
    subplot(2,2,3),imshow(img_res==3,[]);
    subplot(2,2,4),imshow(img_res==4,[]);













































    close all; clear; clc;

    % 读取图像
    image = imread('002.png');

    % 转换为特征向量,
    data = double(reshape(image, [], 3));

    % 设置参数
    num_clusters = 5;  % 聚类数量
    m = 2;  % 模糊因子
    max_iter = 100;  % 最大迭代次数
    threshold = 1e-4;  % 停止阈值

    % 执行模糊C均值聚类
    [centers, U, ~] = fcm(data, num_clusters, [m max_iter threshold NaN]);

    % 获取每个数据点的类标签
    [~, labels] = max(U, [], 1);

    % 将聚类结果重构为图像
    segmented_image = reshape(centers(labels, :), size(image));

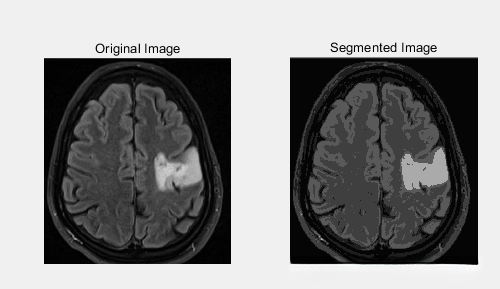

    % 显示原始图像和分割结果
    subplot(1, 2, 1);
    imshow(image);
    title('Original Image');
    subplot(1, 2, 2);
    imshow(uint8(segmented_image));
    title('Segmented Image');
