眼底图像-血管检测

 对眼底图像中心区进行血管的检测。用了HoughLinesP（）直线检测法，附上执行时的三张图


 代码如下：

 # 分离出 图像中心的绿色通道

 img_ori = cv2.imread('./dataset/1.jpg')

 img_resized = cv2.resize(img_ori, (width, height), interpolation=cv2.INTER_CUBIC)

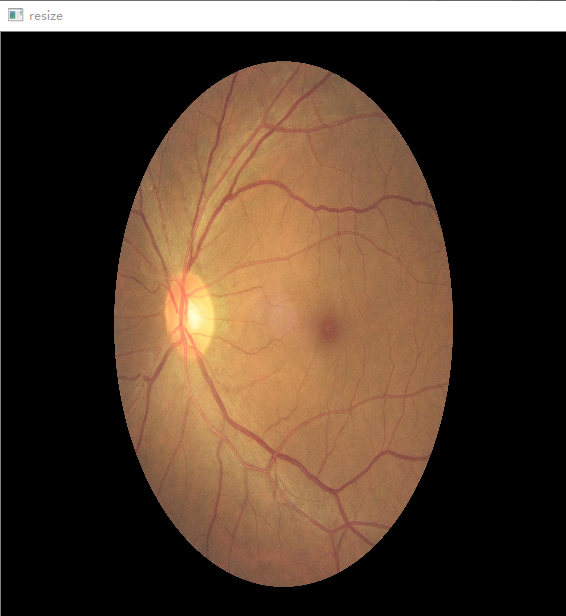

 cv2.imshow('resize', img_resized )

 b,g,r = cv2.split(img_resized)



 # 进行 CLAHE 处理，提取绿色通道

 clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))

 img_clahe_green = clahe.apply(g)

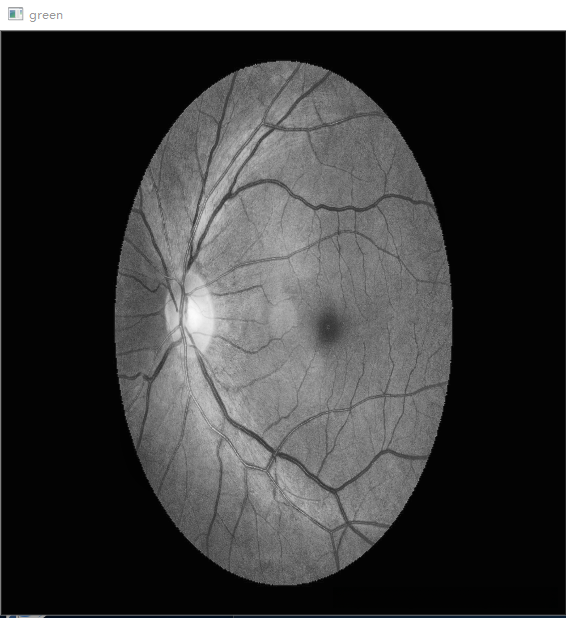

 cv2.imshow('green', img_clahe_green)

 # 检测图像绿色通道中的血管，画直线

 line_detect_possible(img_clahe_green ,11)




    代码解读

 def line_detect_possible(img_src,size):


     width = img_src.shape[0]

     height = img_src.shape[1]

     gaus = cv2.GaussianBlur(img_src, (3, 3), 0)

     edges = cv2.Canny(gaus, 40, 230, apertureSize=3)



     img_new1 = edges

     line_num = 0



     for i in range(0, width - size,size):

     for j in range(0, height - size,size):

         img_region_ij = img_new1[i:i + size, j:j + size]  # 提取 小窗口内图像

         # 函数将通过步长为1的半径和步长为π/180的角来搜索所有可能的直线

         cv2.imshow("regionij", img_region_ij)        # 调试时查看用，实际运行时删除。

         lines = cv2.HoughLinesP(img_region_ij, 1, np.pi / 180, 5, minLineLength=5, maxLineGap=5)

         if (lines is None) or (len(lines) == 0):

             continue                 # 小窗口内无直线，继续到下一个窗口

         else:

             for x1, y1, x2, y2 in lines[0]:

                 line_num += 1

                 cv2.line(img_new1, (i+x1, j+y1), (i+x2, j+y2), (0, 255, 0), 2)



     cv2.imshow("line1", img_new1)

     return line_num
