关于EtherNet/IP 转 Modbus 协议网关的详细讲解
一、产品概述
1.1 产品用途

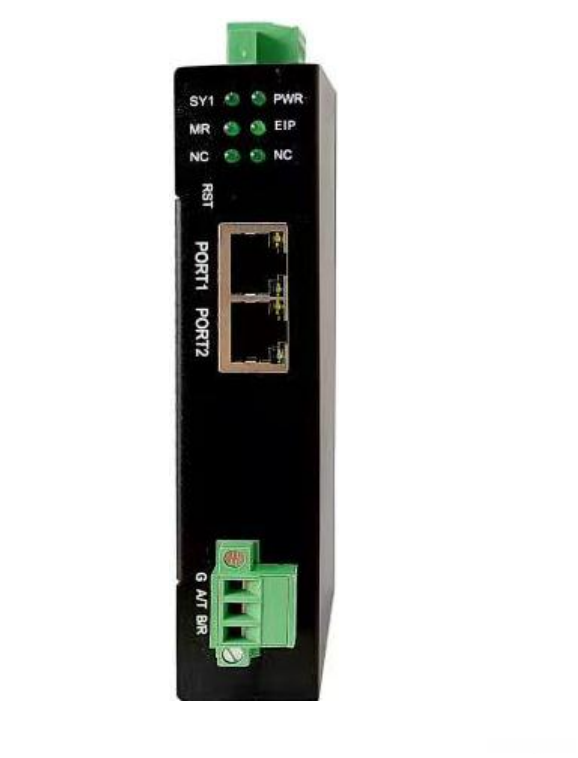

SG-EIP-MOD-210 网关可以实现将 Modbus 接口设备连接到 EtherNet/IP 网
网络环境中，无需深入了解Modbus及EtherNet/IP协议即可实现将Modbus设备集成到网络中
配置一个名为EtherNet/IP的网络接口至PLC，并与Modbus设备实现数据交互。完成拓扑连接。

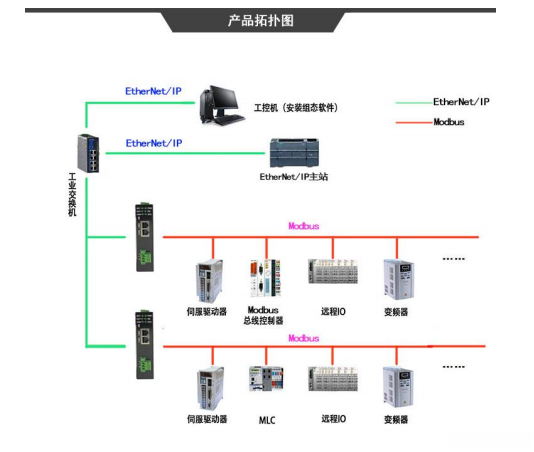

构如下图所示：
1.2 产品特点
（ 1 ）应用广泛：
SG-EIP-MOD-210 网关在 EtherNet/IP 侧作为从站，在 Modbus 侧既可以作为
主站又可以作为从站，可以比较容易实现 Modbus 与 EtherNet/IP 的互连。
（2）应用简单：
用户无需深入掌握复杂的 EtherNet/IP 和 Modbus 技术细节即可依赖本手册提供的指导信息
根据要求完成配置，不需要复杂编程，即可在短时间内实现连接通信。
（3）透明通信：
用户能够按照 EtherNet/IP 和 Modbus 的通信数据区映射关系进行处理，则其功能实现情况如何？
现 EtherNet/IP 到 Modbus 之间的数据透明通信。
（4）通讯稳定可靠：
产品抗干扰能力强。
（5）网关做为 EtherNet/IP 网络的从站设备，带 2 个 RJ45 以太网接口，支持
100BASE-TX ， MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支
持环网冗余。
（6） Modbus 协议接口为标准 RS232 或 RS485 接口可选（ 默认 RS485 接口 ），
半双工。
3 、技术指标
（ 1 ） SG-EIP-MOD-210 在 EtherNet/IP 侧作为从站，在 Modbus 侧既可以作为主
一个站点也可以充当另一个站点的替代。 Modbus协议与EtherNet/IP协议之间的通信遵循数据映射策略，并通过相应的接口实现信息传递。
方便。
（2）两个 RJ45 以太网接口，支持 100BASE-TX ， MDI/MDIX 自侦测,
集成以太
网交换机，方便将 EtherNet/IP 设备组成菊花链。
（3）支持 EtherNet/IP 协议。
（4）电磁兼容指标：
EFT ： level 4;class A
浪涌： level 2;class A
静电： level 3;class A
（5）支持 Modbus 协议，波特率： 1200 、 2400 、 4800 、 9600 、 19.2K 、 38.4K 、
57.6K 、 115.2K 可选；校验位：无校验、偶校验、奇校验可选；停止位： 1 位、 2
位可选。
（6）最大输入 / 输出数据量
① Max Input Bytes ≤ 500Bytes
② Max Output Bytes ≤ 500Bytes
（7）电源电压： 12~24V 宽电压供电，双路电源冗余供电。
（8）额定功率 3W （
24V/125mA ）。
（9）环境温度：
运输和存储： -40 ℃ ~+70 ℃
工作温度： -20 ℃ ~+60 ℃
（ 10 ）工作相对湿度： 5~95% （无结露）
（ 11 ）外形尺寸： （长） 132mm ×（宽） 90mm ×（厚） 27mm
（ 12 ）安装方式： 35mm 导轨
（ 13 ）防护等级： IP20
（ 12 ）重量：约 300g
