自动驾驶TPM技术杂谈 ———— ODD&ODC

本文详细探讨了自动驾驶系统设计运行范围（ODD）与驾驶自动化条件（ODC）的核心内容及其应用。ODD涵盖了外部环境、车辆状态及驾乘人员状态三个主要维度，并通过NHTSA ODD框架、SAE AVSC ODD框架及P Pegase系统等方法进行了分类与构建。同时，文章对不同标准下的ODD和ODC定义进行了比较分析，并通过具体示例展示了如何描述OCC及其最小元素集合。此外，文中还讨论了如何确保自动驾驶系统能够安全启动并运行，并通过实例说明了如何结合实际需求优化相关元素组合关系。

• 介绍文章结构与主要内容 -

• 总述研究背景与意义 -

• 详细阐述核心方法与理论基础 -

• 展示典型应用案例与实验结果 -

  介绍部分
  研究现状方面
  在主流相关术语领域内
  国家标准层面下
  美国标准（SAE）规范
  第29号工作坊规范

基于ODD的主要架构设计了一系列资源管理方案；由NHTSA主导的ODD架构设计旨在优化资源分配效率；采用AVSC-SAE体系结构的ODD系统设计强调了高可用性和安全性；Peg拉斯US 6层结构模型为系统的模块化设计提供了理论支持；基于BSI标准的ODD架构设计确保了系统的可靠性和安全性

• 制定运行条件的原则
• ODC 设计的指导原则
• ODC 元素确定的原则
• ODC 应用的指导原则

该系统构建了运行环境要素体系框架

其中包含

关键因素

包括

第四项 驾驶乘员状况

以及

车辆状况

• ODC 案例说明 *

• ODC 第一部分：描述示例一 *

• ODC 第二部分：描述示例二 *

介绍

功能域设计边界 —— Operational Design Domain (OOD). 基于功能域设计边界确定的外部环境条件用于驾驶自动化系统的设计。
基于功能域设计边界确定的功能域设计条件下所包含的各项条件总称定义为Functional Design Condition (FDC)，其中包括Functional Design Domain (FDD)、车辆状态、驾驶人员状态及其他必要条件。

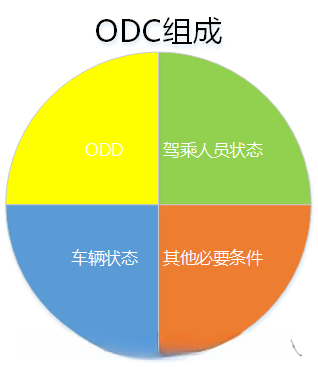

如图所示,FDC 是 FDD 的超集,在基于功能域设计边界确定的基础上进一步增加了自动驾驶安全启动和运行所需的内部条件,例如驾驶人员状态、车辆状态以及其他必要条件。
对FDC 中 FDD、驾驶人员状态和车辆状态等要素的重要性进行了详细分析：

ODD：自动驾驶系统安全启动/运行所必须满足的外部适用范围条件。不同自动驾驶系统在启动/运行时适用的外部环境存在差异：例如，在高速场景下实施的自动驾驶系统A，在白天时段即可启动/运行；而系统B则可在白天时段或晴朗夜晚时段实现启动/运行。

操作人员状态：操作人员群体涵盖驾驶员及执行动态驾驶任务后援服务的非驾驶员用户以及乘客等乘客群体。为了使自动驾驶系统能够及时进入接管状态，在对动态驾驶任务后援服务提供者进行监控时要求其处于无疲劳、无酒驾等安全状态；同时须对全体操作人员实施安全带使用状况监测；此外还需对乘客抢夺自动驾驶设备的行为实施实时监控以保障自动驾驶系统的安全稳定运行。

车辆状态：涉及车辆运行速度及功能运转状况两个维度的具体要求。其中车辆运行速度涉及激活速度区间设定问题：在特定场景下（如高速行驶），自动驾驶系统必须具备功能自检能力，并在启动前完成功能自检程序以确认感知、定位及计算等功能均处于设计规定范围内才能准许启动/运行。

综上所述，在满足ODD、操作人员状态及车辆状态等全部前提条件下方能确保自动驾驶系统的正常启动与安全运行；反之若任何一个关键前提条件未能达标，则可能导致自动驾驶系统无法准许启动或出现功能降级情况；甚至在未及时完成接管操作时可能引发动态驾驶任务后援服务提供者的人身危险。

当前研究进展与最新研究成果

关于主流相关的详细定义

关于主流相关的详细定义

设计运行条件 —— Operational Design Condition。
在驾驶自动化系统设计中所判定的实现其功能所需的各种前提条件的总称。
包括但不限于设计适用范围、操作人员状况以及其他必要前提。

设计运行范围 —— Operational Design Domain。
在驾驶自动化系统设计中所判定的周边环境前提条件。
典型的周边环境包括道路、交通状况、天气状况以及光照情况等。

在深入研究后发现, 我们开发了一种创新的方法, 采用SAE算法方案, 其主要目标是提高资源使用效率。

设计域 —— Operational Design Domain。涉及的自动驾驶系统及其功能在特定条件下运作的环境空间范围与时间框架。涵盖包括但不限于环境条件、地理位置和时间段，在特定交通场景和道路条件下进行操作与管理的领域范围。

设计运行要求 —— Operational Design Requirements。所有满足自动驾驶系统工作需求的设计参数均属于此范畴，并涵盖但不限于系统工作范围、作业车辆状态以及操作人员及其载客状态等必要要素；其中ODD代表作业车辆的外部环境参数。

ODD主流构建框架是一种广泛采用的技术架构模式，在软件开发领域中具有重要地位。该框架通过模块化设计原则，实现了功能的独立化与负载均衡管理。支持多种开发环境配置方案以及系统的扩展性设计。为开发者提供了便捷的集成工具和调试功能配置选项。

NHTSA ODD 搭建系统的架构

美国运输部国家公路交通安全管理局（National Highway Traffic Safety Administration, NHTSA）对其开发的自动驾驶技术操作定义（Operating Definition of Disturbance, ODD）分类体系及其应用方法进行了详细阐述。
该机构定义为：自动驾驶系统可操作的范围包括道路类型（如城市道路与高速公路）、速度区间（从20 km/h至120 km/h）、明暗交界处及能见度等关键因素。
该机构采用结构化的方法明确ODD的内涵，并配图说明了其分类框架。
该机构将其划分为六大核心要素：基础设施（Physical Infrastructure）、驾驶操作限制（Operational Constraints）、物体感知能力（Objects）、网络连接性（Connectivity）、环境条件（Environmental Conditions）及区域划分（Zones）。

SAE AVSC ODD开发系统架构

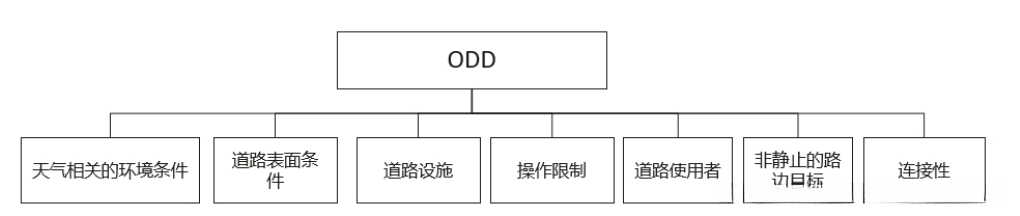

该协会旨在为专业人员与相关企业制定自动驾驶系统Odd的标准流程。协会基于 sae j3016 标准开展工作，并通过概念框架与词汇文档系统性地构建了 odd 的通用术语体系与架构模型。Odd体系由天气环境条件、路面状况、设施配置、操作边界限定、使用主体特征以及动态路物识别等七个关键要素构成。

PEGASUS六层架构系统

PEGASUS 项目旨在制定全面的质量基准以支持高度自动驾驶功能的具体实现方案；该方案将涵盖明确的质量要求以及相应的技术支持措施；通过整合系统性的工具与方法；确保在不同场景与情境下的稳定运行与可靠性保障；具体方案可见于下文表格中

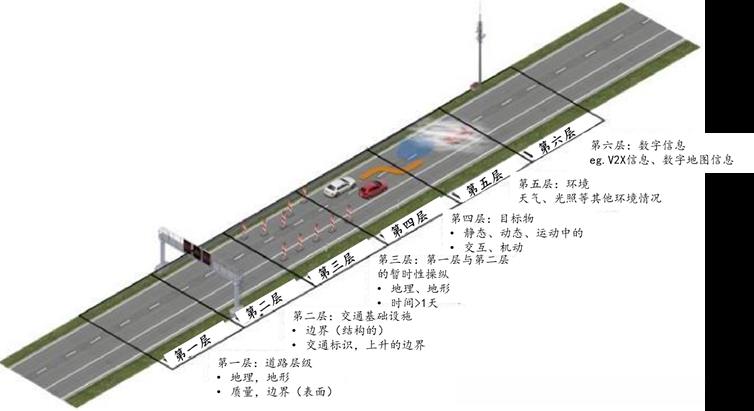

PEGASUS研究团队基于六层模型对场景中的相关元素进行ODD要素分析，并详细阐述了各层的具体内容如下所述：

第一层道路部分主要涉及几何结构以及路面质量评估，并特别关注边界情况。

第二层基础设施部分则包括结构边界设置以及标志牌和信号灯等基础设施的配置。

第三层暂时性操纵部分主要涵盖临时封路措施及施工现场设置。

第四层目标物分析重点放在交通参与者的状态及行为模式上。

第五层自然环境部分则考虑天气状况和光照条件等因素。

第六层数字信息处理则涉及V2X通信数据以及数字地图数据的整合分析。

基于BSI-Odd的框架构建方案

基于BSI-Odd的框架构建方案

基于BSI-Odd的框架构建方案

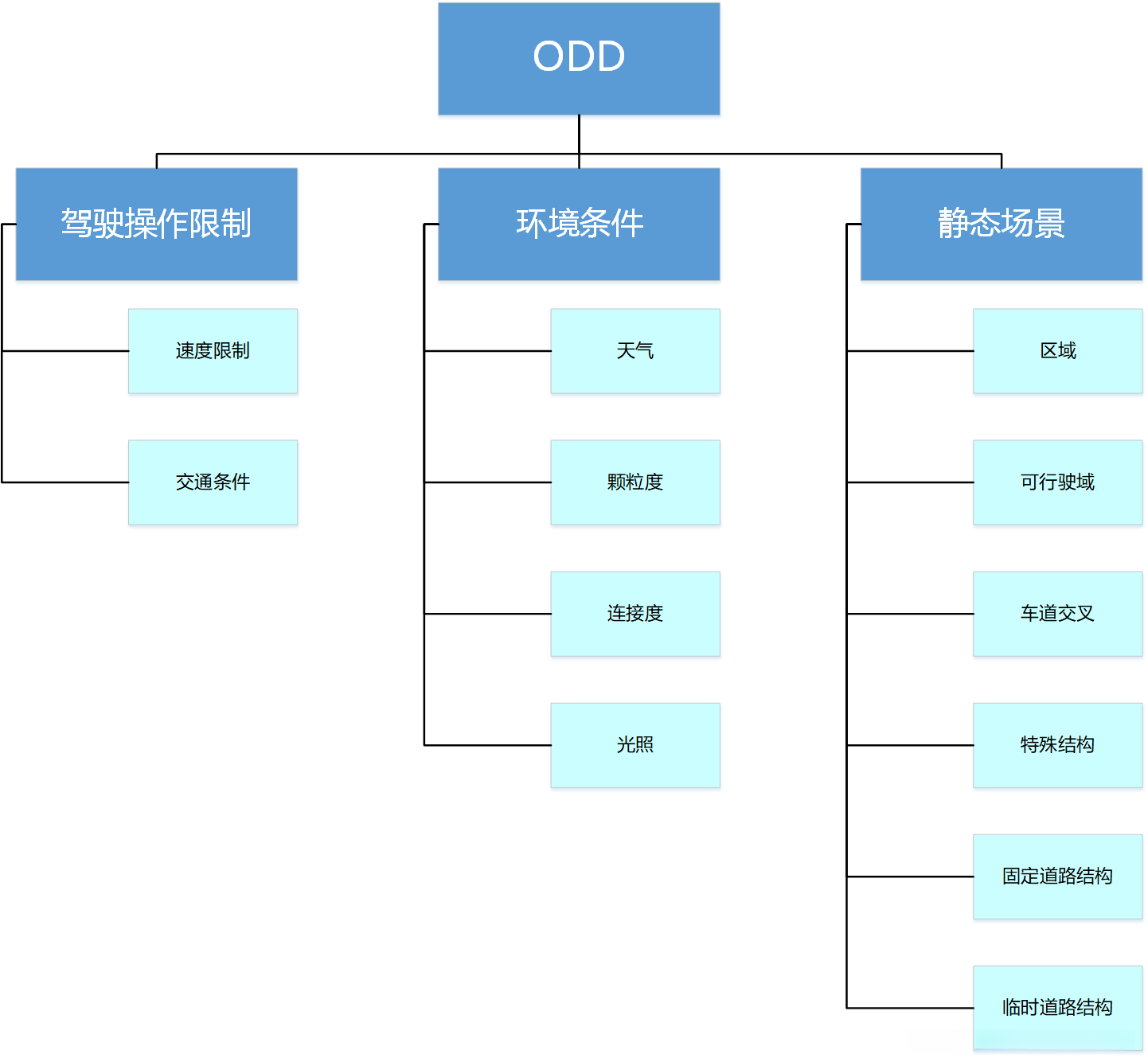

英国标准化协会（British Standards Institution, BSI）于2020年8月发布了PAS 1883:2020这一项关于自动驾驶系统运行设计范围的新指南。该指南规定了实现自动驾驶系统安全运行所需ODD最低层级划分的标准要求。其中ODD的定义主要参考了SAE J3016标准中对于ODD的定义。该规范将ODD最高级分类划分为静态场景、环境条件以及动态元素三个主要类别。

设计运行参数的原则

ODC 的核心设计准则

ODCV 是用于确保自动驾驶系统安全运行的前提条件。由于各企业对自动驾驶系统的理解和需求差异较大，在制定 ODCV 时需充分考虑这些因素。

1. OCV 应当基于 OEV 提供的基础安全标准来构建基础要素集合，并在此基础上提供足够的灵活性供相关方参考使用。
2. 在实际应用中, 各参入方可能根据自身需求采用不同的详细程度来构建各自的 OCV 方案, 并通过参考 OCV 最小基础要素集合的具体要求, 以便各参入方均能在实施过程中遵循既定的安全规范。

ODC 元素的制定原则

ODC 元素的制定遵循以下标准：

1. 制定科学合理的标准
2. 基于科学方法设定
3. 确保规范性与一致性
4. 保证公平公正与透明度

这些原则旨在确保操作的一致性和可追溯性

ODC 包括设计时确定的所有能让自动驾驶系统安全启动并持续运行的必要条件。这些条件主要包括外部环境要素、驾乘人员状况以及车辆自身状况等要素，并需考虑其他相关因素的影响。在制定ODC 的具体要素时，请遵循以下基本原则：
1. ODD 原则：基于自动驾驶系统的实时信息处理能力，在设计外部环境时需明确ODD 范围及其限制条件。ODD 元素可以通过多种途径获取数据：例如利用自动驾驶传感器实时感知数据来源之一；或者借助V2X 通信网络获取数据；还可以通过高精度地图辅助获取相关信息。
2. 驾乘人员状况：后援用户必须具备及时接管的能力；同时，在确保驾乘人员安全的前提下才能启动或运行自动驾驶系统。在描述驾乘人员状况时可采用多样化的策略：例如L3 级自动驾驶系统需说明接管用户的状态；而L4 级自动驾驶系统则需根据载客与否分别说明驾乘人员状况（搭载乘客时需提供详细信息；非搭载乘客时可用NA 表示）。
3. 车辆状况：主要涉及两种情况下的判断依据——一是确认车辆是否达到了开启阈值；二是明确功能状态下与相关功能单元之间的交互关系。当车辆自检完成并确认无故障时，则认为其具备进入工作状态的前提条件

该方法的采用必须严格遵循以下核心要素：第一阶段的开发设计必须基于理论分析与实证研究相结合的原则；第二阶段的应用实践需严格遵循科学规划与质量控制相结合的原则；第三阶段的效果评估必须严格遵循结果检验与持续改进相结合的原则。

就如所述，在设计阶段应选择满足最低安全要求的ODC 最小元素集合作为参考依据。该集合不仅适用于OEM的设计考量，并且也对监管机构、用户及测试机构等各方产生指导意义。利益相关者在实际应用中需遵循以下原则：

1. 在描述ODC 时需综合考虑自动驾驶系统的启动条件及其安全运行边界要素之间的相互作用关系；
2. OD C 的应用形式应当清晰地向各方传达启动与运行的具体条件；
3. OD C 定义所需使用的详细程度由利益相关者自行决定；
4. 自动驾驶系统或远程调控平台需持续监控当前状态并确保其始终处于所定义的OD C 范围内；当面临超出边界风险时，则可采取MRM策略以达到MRC目标或切换至降级模式，并可触发接管请求以实现更优的安全状态。

规划运行参数要素

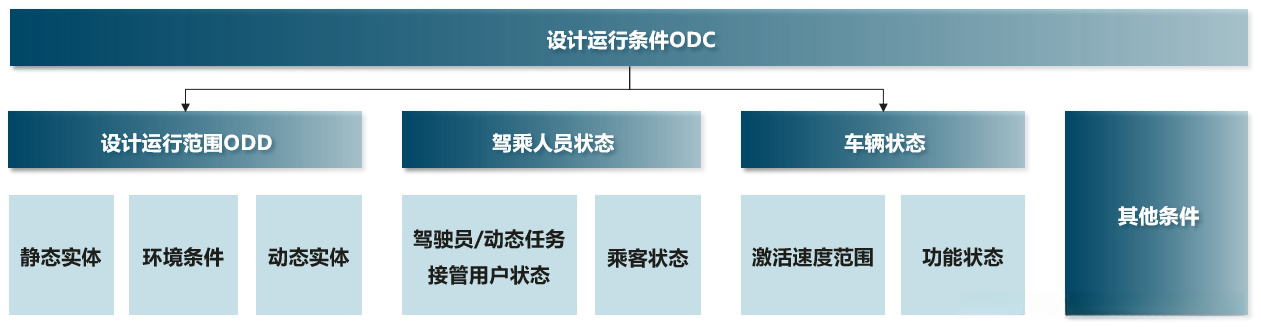

ODC 是指在设计阶段确定的自动驾驶系统能够安全启动并运行所需的全部条件。如图所示，在图7中可以看到这些条件包括ODD、驾驶人员及其载具的状态以及其它必要因素。

该资源包含具有ODD特性的各种元素集合

本指南详细讨论了具备ODD特征的各类资源

该资源包含具有ODD特性的各种元素集合

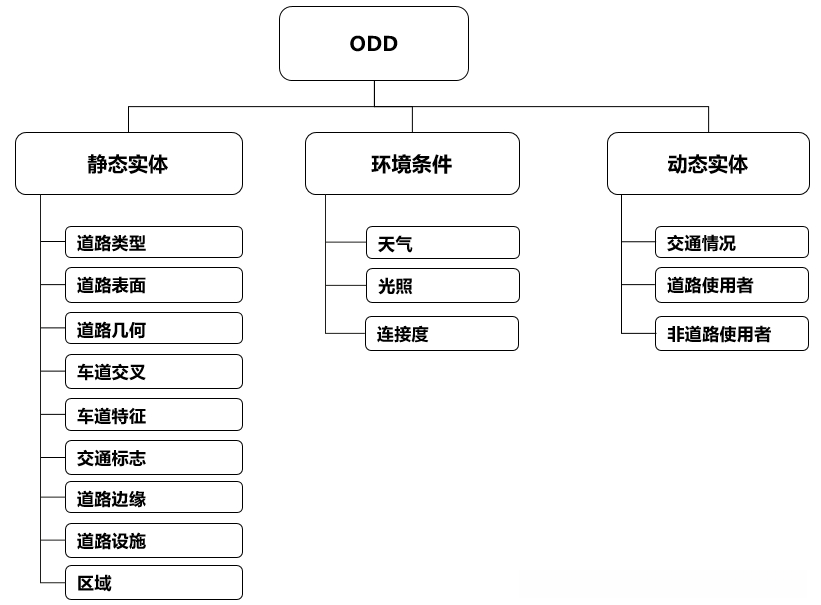

ODD被视为自动驾驶系统运行所处的外部世界，在其最顶层层次上被划分为静态实体属性、环境条件属性以及动态实体属性三类。

静态实体——应由运行环境下状态不发生改变的实体构成,例如道路、交通信号灯等设施；
环境条件——包括天气状况、大气状况以及信息环境等要素；
动态实体——指在运行时间内状态会发生变化的实体,例如交通流量、道路使用者等动态现象。

下表列举了企业满足最低安全要求所需说明的关键ODD最小元素集合,供监管机构、用户及测试机构参考使用。ODD元素既可作为基础,也可通过横向扩展增加新层级,并在现有层级上添加更多细节信息以实现纵向扩展。

驾乘人员的状态为四

驾乘人员主要包含驾驶员/动态驾驶任务后援用户以及乘客。自动驾驶系统在正常运行时要求动态驾驶任务后援用户的状况具备立即接手的能力，并且要求驾乘人员达到预定的安全标准。

注：本表采用多层级分类体系对驾乘人员状态进行划分，并结合相关参数指标作为判断依据

车辆运行详细情况

正常运行的车辆状态是实现自动驾驶系统启动与运行的基础条件之一。其中包含两个关键要素：一是激活速度范围；二是功能状态。其中：

1. 激活速度范围——用于判断车辆是否具备开启自动驾驶的能力。
2. 功能状态——确保在安全状态下完成初步检查后才能正常运作的基础条件。该功能状态下涵盖系统的软硬件功能状态，并需满足实现无人驾驶的前提标准。

ODC 描述示例

ODC作为一种新兴的数据驱动分析技术，在多个行业领域展现出广泛的应用潜力。该方法通过构建多层次的知识表示体系和动态适应性特征提取机制，在金融、医疗、制造等领域的实际运用中取得了显著成效。具体而言，在金融领域中被应用于风险评估活动，在医疗领域的应用则主要集中在疾病诊断分析上，并通过智能算法提升了传统数据分析效率的基础上实现了对海量数据的深度挖掘能力。

在实际应用场景中，ODC系统展现出显著的优势特点：首先，在图像识别技术体系的基础上实现了对复杂场景数据的精准解析能力；其次，在制造业中的具体应用场景则主要体现在生产过程的质量控制流程优化方面；最后，在智能服务机器人开发过程中也被成功应用于行为模式识别任务当中。

案例分析：ODC 实施方案

| 道路表面 | 道路材质：沥青路面/水泥路面
道路状况：干燥或半干路面/特殊防护层（如减速带/防滑条纹等） | 汽车行驶区域易积水/积雪/结冰/油污污染 | 严重受损的道路 |
| 道路几何 | 平面形式包括直线段/曲线段/加宽区域/超高路段 | 纵断面包含上坡路段/下坡路段/水平路段 | 横断面设置有分隔带具备足够的防护功能 | 不分隔的道路区域
| 车道特征 | 标线明确可见 | 车道宽度至少为3.5米 / 单向行驶且向右侧行驶（靠右行驶） | 其他类型暂未明确定义 |
| 交通标志 | 长期固定的标线标志 / 所有状态的设置均为永久性设计
临时使用的情况则采用信号灯标志 / 标志状态需根据实际需求进行动态调整 |

仅限于前侧区域：隧道入口区域除外
覆盖范围：地面及上方
连接性：配备V2V通信系统、GPS定位技术以及高精度地图，并在长距离隧道中可选配置路测辅助定位设施
动态实体：仅需关注交通状况
道路使用者：除事故车辆外的机动车
非道路使用者：包括各类动物及其他动态障碍物

Y 代表自动驾驶系统在安全启动及正常运行阶段所允许或支持的各项要素；N 则指被禁止的相关要素；NA 则表示与该系统无关的关键要素。

注：此为简化版示例, 实际操作中应逐一分析每一项并进行适当的同义词替换或句式变换, 以达到降低重复率的目的。
