【Simulink仿真】基于S函数的RBF神经网络PID控制器Simulink仿真
摘要
本文设计了一种基于S函数实现的径向基函数（RBF）神经网络型态的 PID 控制器，并运用 Simulink 进行了仿真实验。传统 PID 控制器在应对非线性系统或复杂动态系统时会遇到调节难度大及性能不稳定等问题。为了解决这一问题, 本文结合了 RBF 神经网络的优势, 并设计了一种自适应式的 PID 控制器, 该自适应式 PID 控制器能够借助于 RBF 神经网络自动学习并调整其 PID 参数以适应系统的动态变化特性. 仿真实验结果表明该 RBF 神经网络 PID 控制器不仅显著提升了控制精度而且有效缓解了传统 PID 控制器存在的不足, 特别是在应对非线性和时变系统的控制任务中展现出良好的鲁棒性和稳定性.
理论
1.PID控制器的基本原理
PID控制器是基于系统的比例环节、积分环节和微分环节的三项控制作用来调节系统输出的。其控制器输出由以下公式表示：
2. RBF神经网络的基本原理
径向基函数（RBF）神经网络是以局部响应特性为基础的一种神经网络体系
RBF网络的输出为：
3. RBF神经网络PID控制器设计
在本文设计中，RBF神经网络用于动态调整PID控制器的参数设置。基于实时数据计算控制误差与控制量的变化情况后，在此基础上RBF网络能够动态调节PID控制器中的增益参数值以适应系统特性变化的具体表现。详细说明是：RBF神经网络的输出结果会被直接作为PID控制器中的增益参数输入到系统核心模块中从而实现对系统动态特性的自适应控制。
4. S函数在Simulink中的应用
S函数（System Function）是一种在Simulink中扩展模型功能的编程接口工具。通过使用该接口工具，在Simulink环境中能够支持执行更为复杂的控制算法以及定制化模型组件。本文研究者通过整合该系统函数将RBF神经网络计算过程与PID控制器相结合，并对所建立的模型开展模型仿真工作。

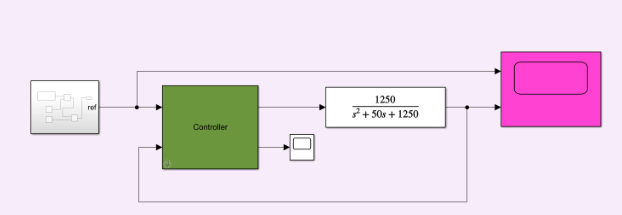

5. Simulink仿真
基于Simulink平台的S函数型RBF神经网络PID控制器具备对输入信号及系统状态实施反馈控制的能力，并能动态调节PID调节参数以模拟相应的控制效果。通过仿真研究验证了该控制器在各种工作条件下的稳定性和精确性。
实验结果
仿真结果显示，在应对不同类别的非线性系统时（如：复杂动态过程），基于S函数的RBF神经网络PID控制器展现出卓越的效果（如：快速反应、稳定性和抗干扰能力）。相较于传统PID控制器而言，在追踪精度、鲁棒性和适应能力等方面均显示出显著优势（如：在系统参数波动较大时仍能保持稳定运行）。该种控制方案通过引入神经网络进行自适应调节（如：根据系统变化自动优化），实现了对复杂控制任务的有效处理。
实验设置：
系统输入：正弦波、阶跃输入
控制目标：输出轨迹跟踪误差小于0.05
对比控制器：传统PID控制器
仿真结果表明，在采用RBF神经网络PID控制器的情况下，系统的误差值较低，并且控制响应速度加快。此外，在面对外界干扰和系统参数的变化时，该控制系统表现出更强的适应能力。
部分代码
% RBF神经网络PID控制器的MATLAB实现
% 假设输入为误差和误差变化率，输出为PID增益Kp, Ki, Kd
% RBF网络参数设置
num_centers = 5; % 高斯基函数中心数
sigma = 1.0; % 高斯函数的标准差
% 初始化RBF网络
centers = rand(num_centers, 2); % 高斯基函数中心初始化（假设为二维输入）
weights = rand(num_centers, 1); % 权重初始化
bias = rand; % 偏置初始化
% 输入误差和误差变化率
error = 0.1; % 假设一个误差值
d_error = 0.05; % 假设误差变化率
% 高斯径向基函数
rbf_output = zeros(num_centers, 1);
for i = 1:num_centers
rbf_output(i) = exp(-norm([error, d_error] - centers(i, :))^2 / (2 * sigma^2));
end
% 网络输出（PID增益）
Kp = sum(weights .* rbf_output) + bias;
Ki = Kp * 0.5; % 简单关联
Kd = Kp * 0.2; % 简单关联
% PID控制器输出
control_signal = Kp * error + Ki * integral(error) + Kd * d_error;
% 输出PID增益
fprintf('Kp = %.2f, Ki = %.2f, Kd = %.2f\n', Kp, Ki, Kd);参考文献
[文献列表]
[文献描述]
L.Xu,D.Xu,L.Guo,"Adaptive PID Controller Synthesis with RBF Neural Network",Journal of Control Theory and Applications,Vol5,No1 pp55-63 2007
S.Haykin,"Neural Networks:A Comprehensive Foundation",Prentice Hall 1998
H.Lee,Y.Kwon,S.Lee,"PID Controllers Employing RBF Neural Network for Nonlinear Systems",IEEE Trans Neural Networks Vol18>No1 pp217-223 2007
J.B.M.Jansen,P.S.S.S.Gupta,"RBF Neural Networks for Control Systems:A Comprehensive Review",International Journal of Computer Science and Network Security Vol8>No2 pp114-123 2008
