空气源热泵电控系统部分控制功能的逻辑

空气源热泵的电控系统，是一台空气源热泵设备的大脑，电控系统逻辑的合理性、执行的精准性，直接决定设备运行的稳定、能效高低、运行寿命。
控制功能
（1）压缩机防频繁起停
压缩机再次启动间隔时间为3分钟，即压缩机停机时间不小于3分钟。

压缩机温控最少运行时间：压缩机一经启动至少运行1分钟以上，除非关机或故障。

（2）压缩机均衡运行
机组使用过程中，均衡随机启动压缩机，以达到所有压缩机的停止和运行时间相同。

（3）模糊控制调节规律
本控制系统采用模糊调节规律，以压缩机一次开机或关机过程为一个调节量，把一次开机过程作为正输出（加载区），一次关机过程作为负输出（卸载区），同时还设保持区、急停区，控制周期可设定，根据回水温度所处的区域与设定值比较，分别进行调节。

例如：水箱热水温度设定为40℃，实测热水温度为37.5℃，动作范围设定为2℃，温控周期为20秒。

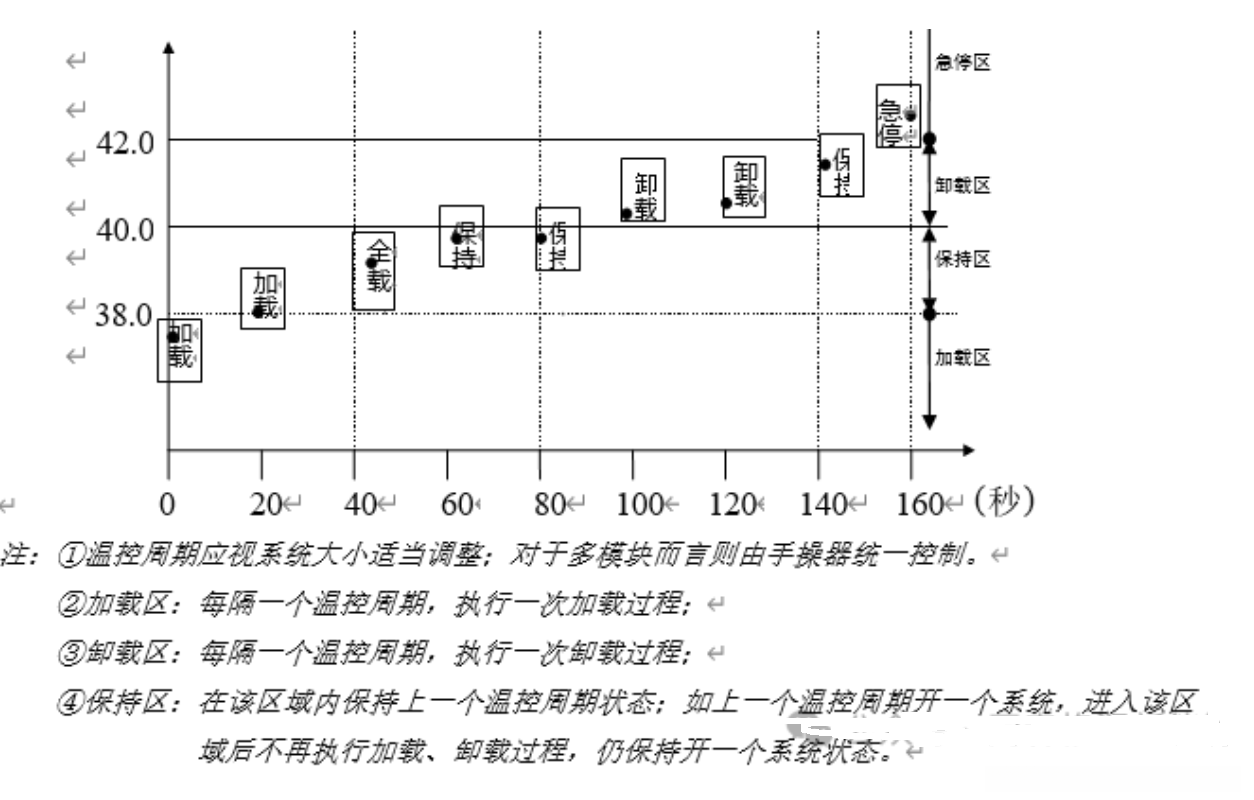

（2）数据表格式

在0分钟时属于加载区 加载 20秒时 实测温度为38.1℃

属于加载区 全载 40秒时 实测温度为38.8℃

属于保持区 60秒时 实测温度为39.2℃

属于保持区 80秒时 实测温度为39.8℃

属于卸载区 卸载 100秒时 实测温度为40.2℃

属于卸载区 卸载 120秒时 实测温度为40.8℃

属于保持区 140秒时 实测温度为41.5℃

属于卸载区 160秒时 实测温度为42.8℃

属于急停区，温控周期不起作用，只按每隔5秒钟卸载到系统全停
（4）除霜控制
1、进入除霜的条件

①【C3】选择为“1”，当机组开机时冷凝器温度T盘≤【C7】时（冷凝器温度T盘≥3℃时计时器清零）开始计时，【C3】选择为“0”，室外环境温度-冷凝器温度T盘≥【C7】绝对值时，当计时达到【C2】设定值即进入除霜过程，如化霜时间≤2.5分钟时，则下次制热计时时间增加10分钟；如2.5分钟＜化霜时间＜4分钟时，则维持该次制热计时时间；

如果机组制热过程中化霜时间≥4分钟时则下次制热运行时间恢复到机组的首次制热运行计时时间【C2】设定值。

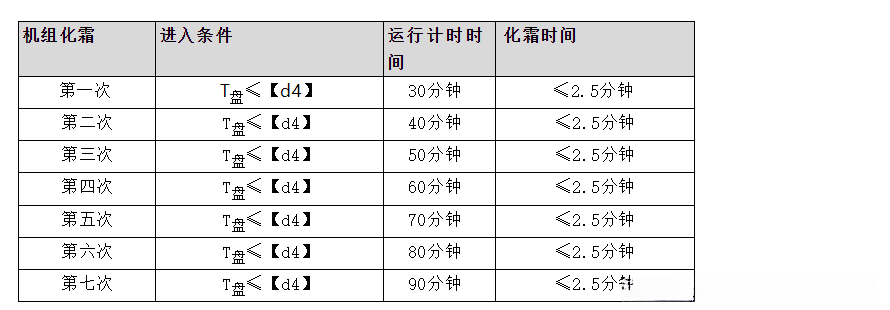

如下表所示：（以【C2】设定值为30分钟为例，运行计时时间最大为90分钟）

②压缩机累计运行超过【C1】小时

【b4】个压缩机系统只要一个压缩机系统满足上面①或②二个条件之一则进入除霜,则另一个压缩机系统也同时进入除霜【C5】为“1”）。

2、退出除霜的条件

① 在室外盘管温度≥【C8】时

② 除霜时间≥设定时间【C6】分钟

满足上面任一条件的压机停机等待其他压机退出，所有压机满足退出条件后，共同进入制热运行。
（5）冬季防冻运行
机组工作电源没有被切断，机组处于停机状态中

1、当环境温度低于等于0℃时，且连续关机时间达到30分钟，启动水泵运行；或

2、环境温度高于0℃时，当水温低于等于4℃时，且连续关机时间达到60分钟，启动水泵运行。

3、当热水温低于等于3℃时，投入压缩机运行。

4、当热水温达到10℃时，关闭压缩机。

5、当环境温度高于0℃且回水温达到10℃时，或环境温度高于7℃退出防冻。

注：①防冻时压缩机的启动同正常的启动过程。

②对多机组来说，在防冻过程中若正在执行防冻的压缩机出现故障停机，另一系统将会自动的投入运行。

③若机组处于防冻过程中需要启动投入工作则可直接按“启动”键，便可实现“无缝”切换。

④若机组处于防冻过程中需要关机，则可直接按“停止”键，便可退出防冻。进入待机状态，满足防冻条件后，再次自动进入防冻状态。

（6）水泵控制
水泵只在循环加热模式下工作，直热式加热模式不工作。

在循环加热模式下，用户开机后，水泵先工作，在水箱温度到达设定温度或用户关机，水泵在压缩机关闭后延时关闭，主模块子模块都以后水泵控制。

（7）电加热控制
A、循环加热模式电加热控制逻辑如下：

1、电加热满足以下条件，方可投入运行：

①水泵已工作，并水流开关正常；

②环境温度≤参数【F3】设定值（默认7℃，-19～40℃可设置）；

③水箱温度≤T设-5℃。

2、5℃>T设-T水箱≥3℃，保持；

3、 T设-T水箱<3℃，关电加热。

B、直热式加热模式电加热控制逻辑如下：

在该模式下当压缩机启动3分钟后，若出水温度≤参数【F4】设定值（默认40℃，20～80℃可设置），允许开启电加热。

若出水温度≥参数【F4】设定值（默认40℃，20～80℃可设置），强制关闭电加热。

注：以上两种模式下，若低水位断开，则强制关闭电加热。

（8）曲轴加热控制
在系统待机状态下当环境温度＜5℃时，曲轴加热启动加热；当环境温度≥8℃时或压缩机开启时曲轴加热停止加热。

（9）补水阀控制
A、循环加热模式：

在该模式下补水阀是由补水温度及高中低水位开关来控制，具体如下：

注：T补：补水温度；T补差：补水回差；

1、当低水位开关断开持续10秒，不检测水温度，压缩机关闭，补水阀开启；

2、当水位开关高于低水位且低于中水位时，不检测水温，补水阀开启；

3、当水位开关高于中水位且低于高水位时，需根据水温来控制补水阀，具体如下：

①当水箱温度≥T补时，补水阀开启；

②当水箱温度≤T补－T补差时，补水阀关闭。

4、当水位开关高中低都闭合，不检测水温度，补水阀关闭；

B、制热+循环加热模式：

1、高中水位断开或都断开时，补水阀开启，压机开启。

2、高中低水位都闭合时，补水阀关闭，若水箱温度＜T设-【F5】（直热式转循环加热回差，默认5℃，2～20℃可设置）。

C、直热式模式：

1、高中水位断开或都断开时，补水阀开启，压机开启。

2、高中低水位都闭合时，补水阀关闭，压机关闭，压机的启动不受水温的控制。

（10）回水阀控制
系统开机后回水阀按照参数【F6】、【F7】设定的时间依次循环开启和关闭，具体如下：

1、当回水阀关闭时间≥参数【F7】设定值（默认40分钟，10～60分钟可设定），回水阀开启；

2、当回水阀开启时间≥参数【F6】设定值（默认5分钟，1～30分钟可设定），回水阀关闭。

（11）冷凝风机控制
当有一台压缩机要求起动时，冷凝风机投入运行（除霜时停止）；所有压缩机都停止时冷凝风机才停止工作。温度小于等于F8高风，否则低风。

（12）排气喷液电磁阀控制
1、压缩机启动后当排气温度≥105℃时电磁阀打开；

2、当排气温度≤100℃时关闭。

（13）蒸发器电子膨胀阀控制
电子膨胀阀根据计算得到的过热度及不同工况下的电子膨胀阀控制逻辑来自动控制电子膨胀阀的开度，当排气大于【d9】设定值时，电子膨胀阀开度只能增大。

（14）经济器电子膨胀阀控制
1、当环境温度≤15℃增焓阀允许工作

2、压缩机启动后当排气温度≥【F9】设定值（默认70℃，0～110℃可调）时低温增焓电磁阀打开；

3、当排气温度≤【FA】设定值（默认65℃，0～110℃可调）时关闭。

注：除霜时，增焓阀强制关闭；关机或温控停机时，压缩机滞后增焓阀关闭。

当低温增焓电子膨胀阀开启后根据经济器的喷出口温度和喷入口温度计算得到的过热度自动调节电子膨胀阀的开度。

（15）线控开关
当闭合线控开关（远程开关）时，如果系统处于关闭状态则系统投入运行；当断开线控开关时，如果系统处于运行状态则系统停机。

（16）运行限制功能
运行限制功能为压缩机超时限制功能，当系统参数【A3】（0为不限制运行）设置了具体的运行天数后；控制器将根据累计机组运行时间功能完成对空调机组运行时间的限制。即当机组累计运行时间到达设定天数时，机组将被自动关机，此时机组被锁住，“定时关机”标志闪烁显示。

若在主界面下按“启动”键，只听到“嘀” 一声，开机功能无效。若解除此锁定需具有相应权限的工程师进入“系统参数”设置，取消限制运行功能或重新设置限制运行天数。

（17）断电记忆功能
系统参数【b2】为断电记忆功能选择参数，当参数【b2】设置为“1”时断电记忆功能有效；当参数【b2】设置为“0”时取消断电记忆功能。

当机组无人值守时，控制器自动管理机组上电时的工作状况。若断电记忆功能设定为“是”，当机组处于运行状态中断电时，控制器可自动记忆该机组断电之前的状态，当再次加电时，控制器会按照正常的启动过程自动地投入运行。若断电记忆功能设定为“否”，此功能无效。

（18）定时开关机
定时开关机功能在时钟设置正确后，然后将参数6～18（【H3】～【HF】）依次设置开机时间和关机时间，设置完成退出后即可生效。

机组按照设定好的“系统开、关机时间”自动执行开机关机，在定时开关机时间内用户也可根据实际需要手动关机或手动开机。

（19）保护及故障处理
流量开关检测时间、制热低压故障延时时间可设置，其他故障检测延时3秒。

1、 控制器主控板具有相位检测缺相和逆相保护功能，当参数【b3】设置为“1”时，保护功能有效，为“0”无保护功能。

2、 水流开关故障：水泵起动30秒后开始检测水流量开关，当检测到水流量开关断开且持续参数【b9】时间后如果是主模块水流量开关断开则系统全停，如果是从模块水流量开关断开则只关闭该模块所有设备。

3、 水流不足温差保护：当水泵启动60秒后若出水温度－水箱温度≥【bA】设定值并持续10秒，如是主模块则系统全停，如是从模块则只关闭该模块所以设备。

4、 压缩机高压保护：当系统检测到压缩机高压过高时，关闭相应的压缩机。

5、 压缩机低压保护：当系统检测到压缩机低压过低且持续参数【b8】时间后关闭相应压缩机，故障消除后重新上电复位；系统除霜时低压保护屏蔽。

6、 压缩机过载保护：当系统检测到压缩机过载时，关闭相应的压缩机。

7、 传感器故障保护：

a、吸气温度、翅片温度、排气温度传感器、压力传感器发生故障时停相应的压缩机；

b、主模块出水温度传感器发生故障时系统关闭；从模块机出水温度传感器故障时仅停相应模块系统；

c、水箱热水、环境温度传感器发生故障时系统关闭。

注：当压力传感器故障排除后，需重新上电方可复位。

8、出水温度异常保护：当出水温度高于参数【bb】且持续30秒时，系统判断出水温度过高保护，当出水温度低于参数【bb】-10℃时，故障复位；

注：主模块发生以上出水温度过高保护时，关闭所有压缩机；从模块发生以上出水温度过高保护时，仅关闭本模块压缩机。

9、排气温度过高保护：当系统检测到排气温度高于参数【bd】设定值时，停相应压缩机，当排气温度低于参数【bd】设定值10℃时，故障复位。

10、某一子模块发生通讯中断时，该模块所有输出全部断开但不影响其它模块的工作，主模块发生通讯中断时，系统全停。
