matlab制作数字滤波器（带通滤波器）
发布时间
阅读量：
阅读量
一、目的
使用matlab中自带的工具fdatool制作带通滤波器，对数据进行滤波。
二、过程

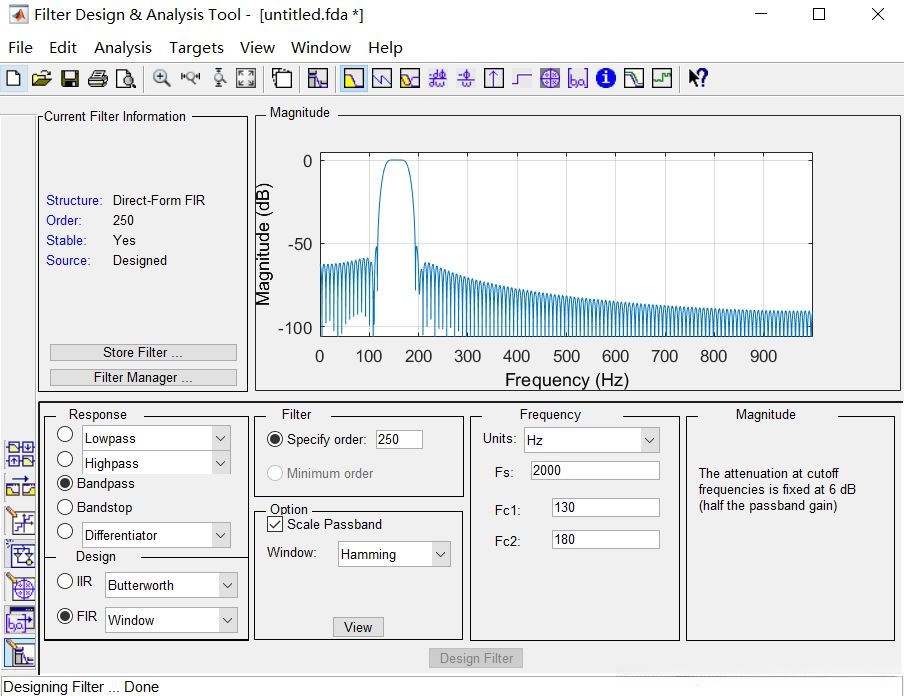

如图，使用该工具制作了一个带通滤波器，频率为130-180Hz，使用汉明窗截短，滤波器的阶数为250。

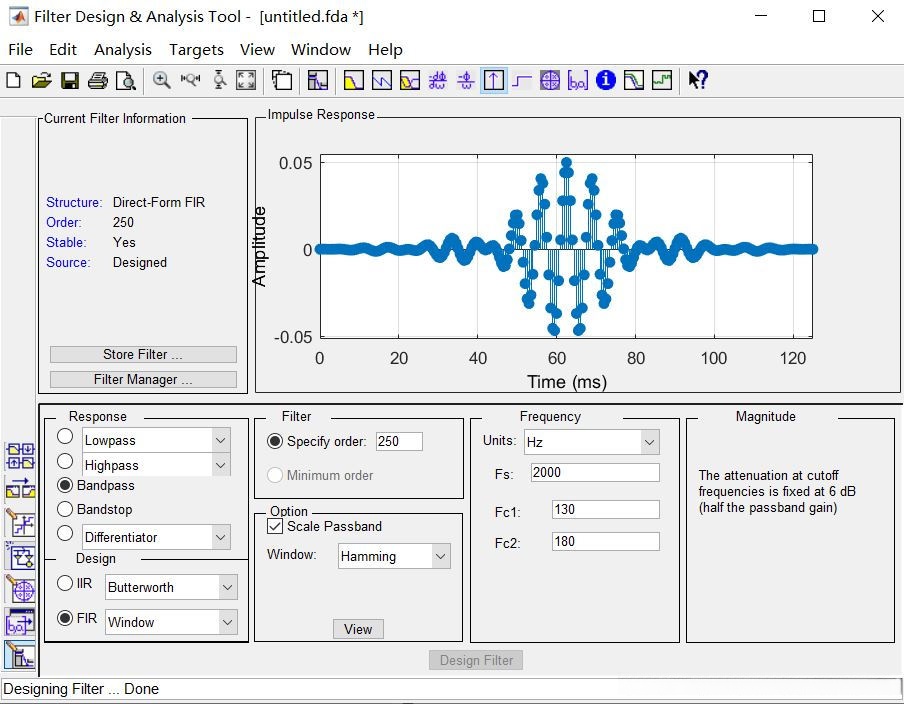

滤波器的冲击响应如下图

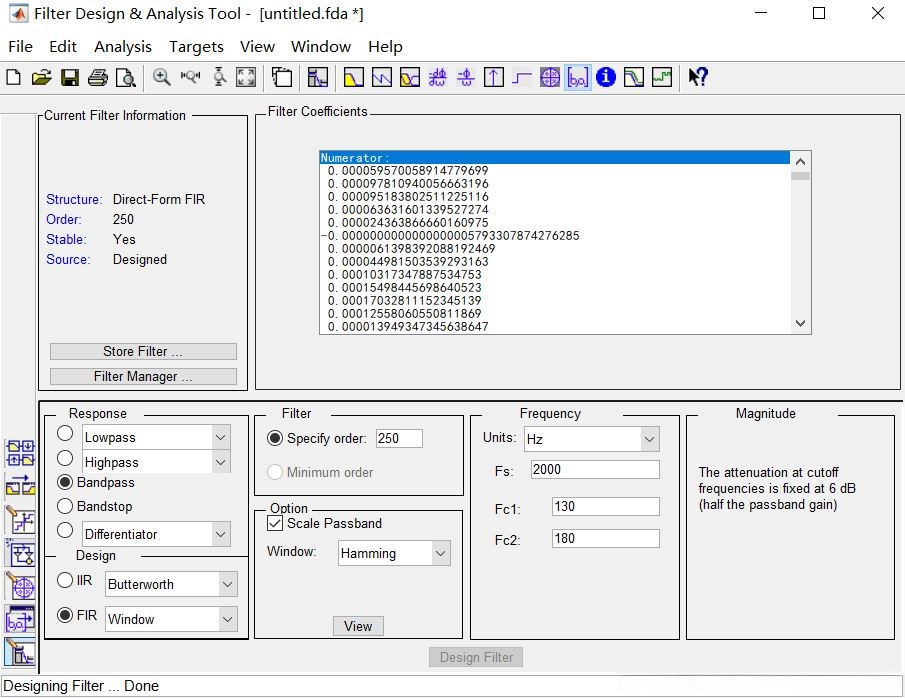

将生成的滤波器export，可得到滤波器的参数。
将滤波器参数与输入数字信号的序列作卷积，便得到了滤波后的结果！
三、实验结果

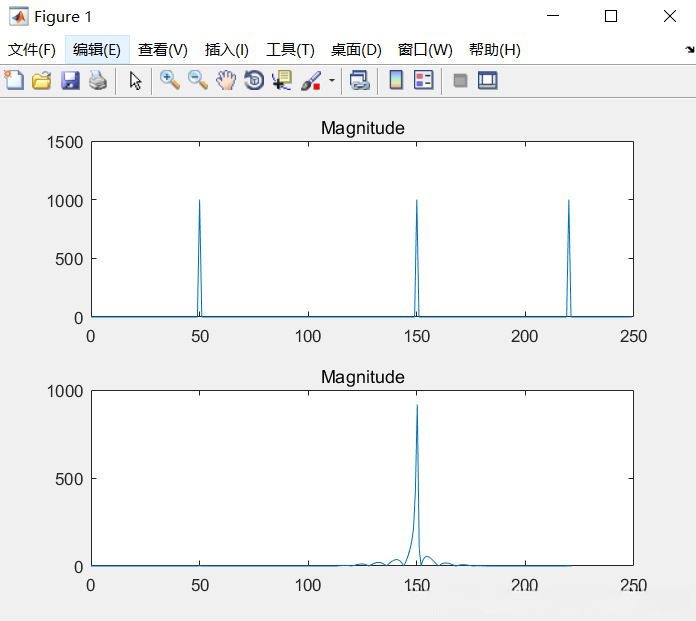

（1）滤波前后信号频谱图的变化
可以看到，50Hz和220Hz的信号被滤除，150Hz信号得以保留。

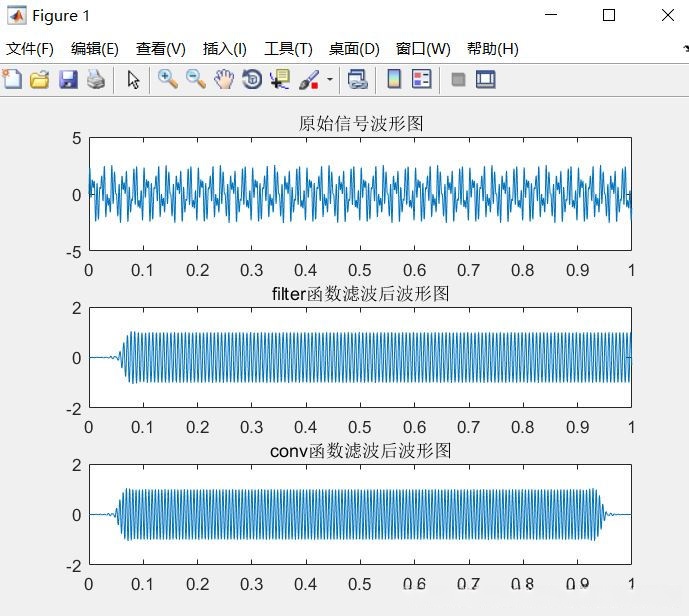

（2）滤波前后时域变化对比图：
四、代码
五、参考文章
