Unity中创建自己的mesh以及动态修改mesh
发布时间
阅读量：
阅读量
开头
最近发现有很多人不知道在unity中可以创建和修改mesh，以为mesh只能从3dmax等软件中导入，所以这篇就相当于科普了。正文
首先介绍如何创建mesh。
先创建一个空物体，名为test。

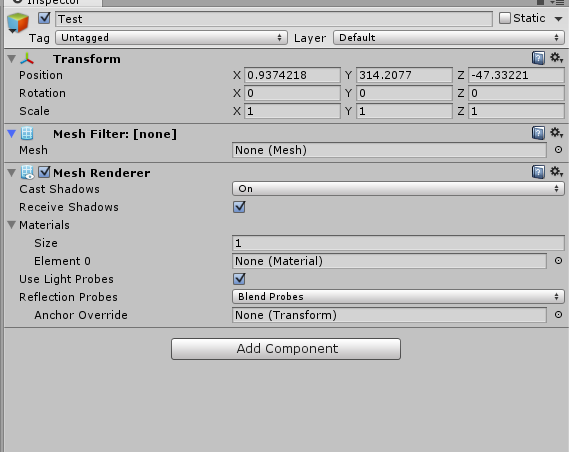

然后为这个物体增加 meshrender 和 meshfilter 两个组件
下面就要写将要赋给它的脚本了，先贴上代码，解释在下面。 using UnityEngine;
using System.Collections;
public class Test: MonoBehaviour
{
void Start()
{
Vector3[] newVertices = { new Vector3(0, 0, 0), new Vector3(0, 1, 0), new Vector3(1, 1, 0), new Vector3(1, 0, 0) };
Vector2[] newUV = { new Vector2(0, 0), new Vector2(0, 1), new Vector2(1, 1), new Vector2(1, 0) };
int[] newTriangles = {0,2,1,0,3,2};
Mesh mesh = new Mesh();
GetComponent<MeshFilter>().mesh = mesh;
mesh.vertices = newVertices;
mesh.uv = newUV;
mesh.triangles = newTriangles;
}
}要创建一个 mesh 必须要准备好三个必要的数组包括顶点数组三角形数组和 uv 数组。
- 该顶点集合包含了该网格的所有顶点。
例如：newVertices = new Vector3[] { new Vector3(0, 0, 0), new Vector3(0, 1, 0), new Vector3(1, 1, 0), new Vector3(1, 0, 0) }。
其中包含了四个顶点。 - 其中一个包含两个这样的多边形实例。
定义了一个包含两个这样的多边形实例。 - uv数组 是一个vector2数组。
它用于确定每个网格单元在二维空间中的位置参数。
这将在下面演示给大家看。
代码写好之后，把脚本贴到Test物体上，然后设置一个material，如下图：

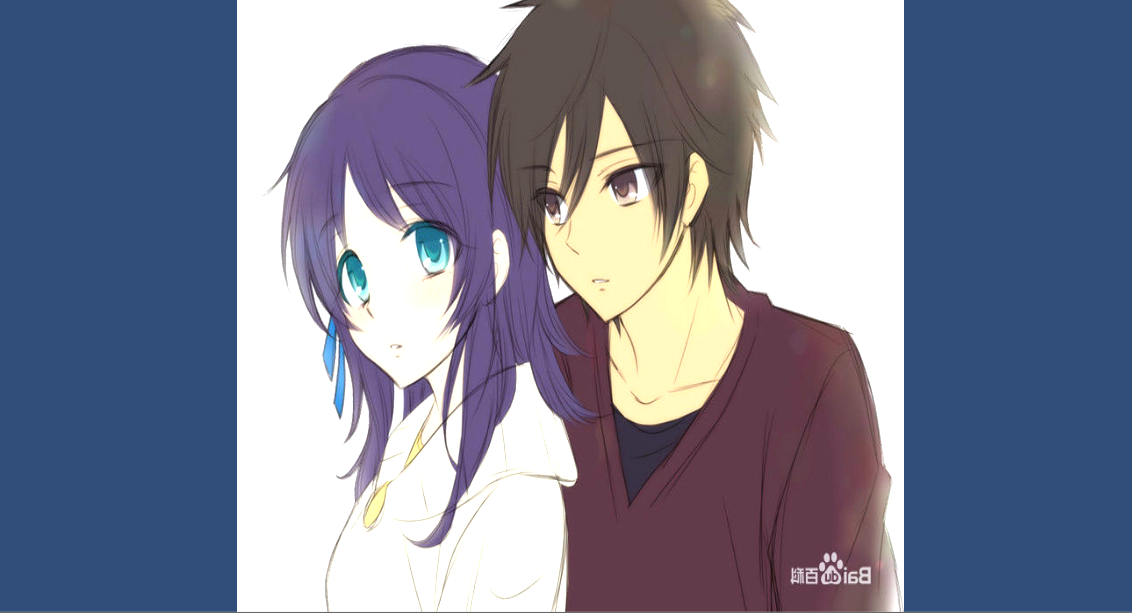

下面是运行后的图片：

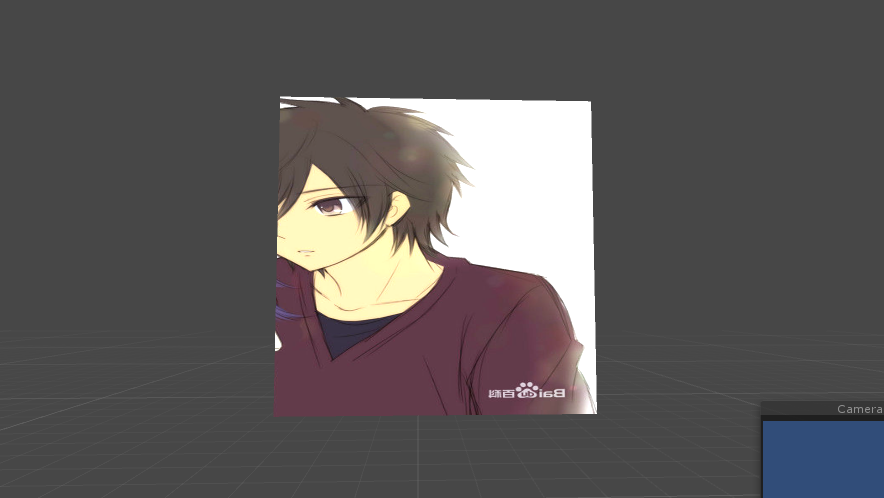

关于为什么UV数组是这样的？你可以将其理解为其四个角落点的UV坐标分别为（0, 0）、（1, 0）、（1, 1）以及另一个点可能有误的设置（此处应为（-1, 1）或者其他值）。如果您希望修改代码中的UV分布情况，则可以将现有代码中的UV数组重新定义为Vector2[] newUV = { new Vector2( -1f, -1f ), new Vector2( -1f, 1f ), ... }；这样一来代码修改后的情况将呈现如下形式：
需要注意的一点是，在该顶点数组中所有的顶点坐标均基于模型坐标系确定，在该系统初始生成的Test空对象中设置了相应的原点位置
仅仅是初步构建了二维网格模型。至于如何构建三维网格模型以及进行网格修改等操作，请期待后续详细的讲解与指导吧！
