opencv4 图像特征匹配_OpenCV4.4 中SIFT特征匹配调用演示
点击上方蓝字关注我们
微信公众号：OpenCV学堂
关注获取更多计算机视觉与深度学习知识
大家好，听说OpenCV4.4 已经把SIFT跟SURF特征提取又重新get回来了，可以不需要编译OpenCV源码，直接下载官方预编译版本的就可以直接使用了。如果你还不知道SIFT特征是什么，就看这里的这篇文章就好啦。
OpenCV SIFT特征算法详解与使用
01
创建SIFT特征提取器
下面就来验证一下是否真的可以了，请看步骤与过程，首先创建SIFT特征提取器，实现特征点跟描述子的提取，代码实现如下：
// 创建SIFT特征提取auto detector = SIFT::create();vector keypoints_obj, keypoints_sence;Mat descriptors_box, descriptors_sence;detector->detectAndCompute(box, Mat(), keypoints_obj, descriptors_box);detector->detectAndCompute(scene, Mat(), keypoints_sence, descriptors_sence);std::cout <"box keypoints:" <std::endl;std::cout <"scene keypoints:" <std::endl;运行打印出来的关键点数目分别如下：
02
特征描述子匹配
从图像到特征，是特征提取关键操作，特征描述子本质上是一系列的向量数据，它可以唯一表示一张图像。对相似的特征进行区域匹配或者搜索，找到高度相似数据特征片段是特征匹配的主要工作。OpenCV中支持两种特征匹配方法，分别是暴力匹配与FLANN匹配，对浮点数的特征描述子，FLANN匹配比暴力会明显加快运算，创建FLANN实现匹配，并根据相似度排序，寻找最佳匹配得的代码如下：

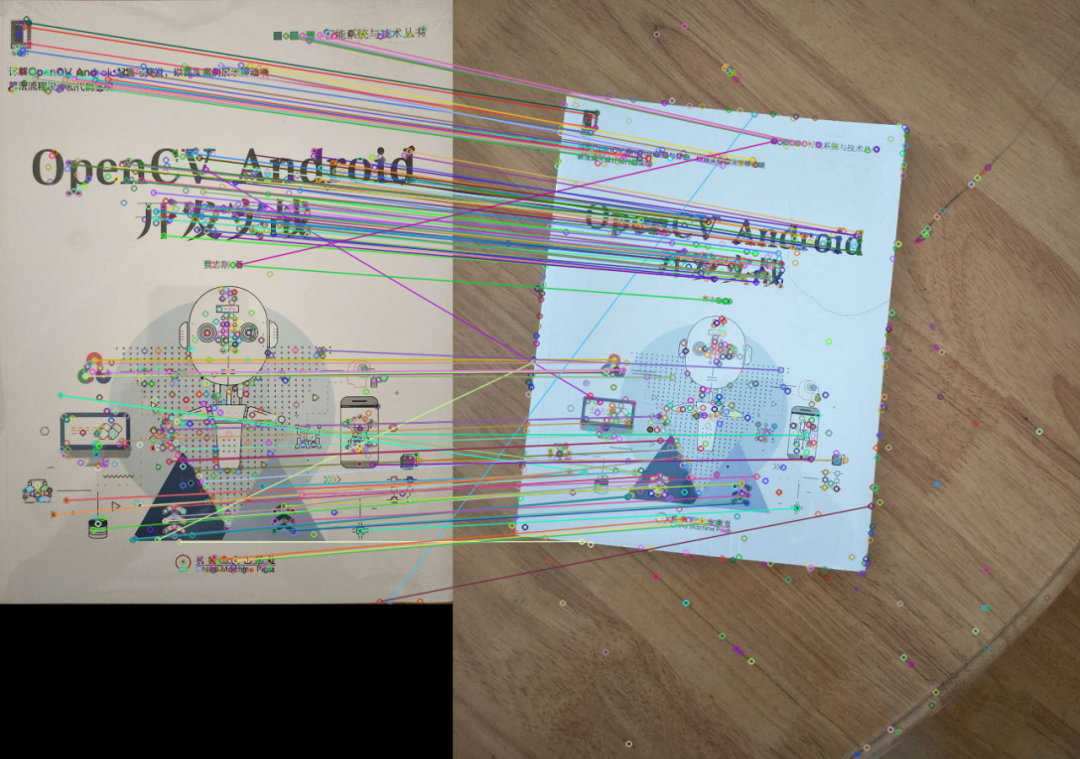

// 初始化flann匹配vector matches;Ptr matcher = FlannBasedMatcher::create();matcher->match(descriptors_box, descriptors_sence, matches);// 发现高质量匹配std::cout <"total matches:" <std::endl;int numOfGood = matches.size() * 0.15;std::sort(matches.begin(), matches.end());matches.erase(matches.begin() + numOfGood, matches.end());std::cout <"good matches:" <std::endl;Mat dst;drawMatches(box, keypoints_obj, scene, keypoints_sence, matches, dst);imshow("output", dst);imwrite("D:/matches.png", dst);运行结果如下：
03
单应性矩阵求解与透视变换
对得到的最佳匹配描述子对，取得对应的图像关键点坐标，完成单应性矩阵求解，实现透视变换，是重要的一步，关于单应性矩阵的求解与应用，建议看公众号之前的几篇相关文章即可：
OpenCV单应性矩阵发现参数估算方法详解
单应性矩阵应用-基于特征的图像拼接
利用单应性矩阵实现文档对齐显示
这里不再赘述，这部分的代码实现如下：
// 抽取匹配描述子对应的关键点std::vector obj_pts;std::vector scene_pts;for (size_t i = 0; i { obj_pts.push_back(keypoints_obj[matches[i].queryIdx].pt); scene_pts.push_back(keypoints_sence[matches[i].trainIdx].pt);}// 对象对齐与单应性矩阵求解Mat H = findHomography(obj_pts, scene_pts, RANSAC);std::vector obj_corners(4);obj_corners[0] = Point(0, 0); obj_corners[1] = Point(box.cols, 0);obj_corners[2] = Point(box.cols, box.rows); obj_corners[3] = Point(0, box.rows);std::vector scene_corners(4);perspectiveTransform(obj_corners, scene_corners, H);04
BOX矩形框绘制
求得最终的位置信息，根据得到四个点坐标通过多边形绘制函数，完成绘制，这个其中有必要重点解释一下多边形绘制函数
void cv::polylines ( InputOutputArray img, InputArrayOfArrays pts, bool isClosed, const Scalar & color, int thickness = 1, int lineType = LINE_8, int shift = 0)参数解释如下
img表示输入图像
pts表示绘制的多边形顶点集合，必须是int类型CV_32SC
isClosed表示是否闭合
color表示多边形颜色
thickness表示线宽，注意：必须大于等于零，如果想要填充它，请用drawContours
lineType表示对线的渲染方式
shift表示迁移，默认为0。这个在ROI上绘制时候有用
实现代码如下：

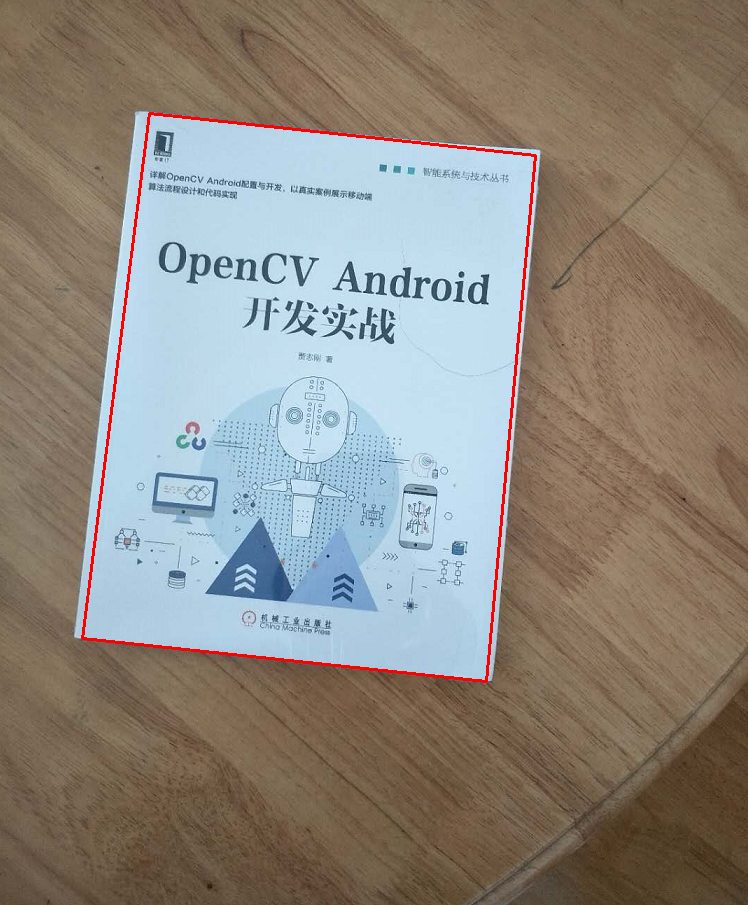

// 绘制发现的对象std::vector pts;for (int i = 0; i pts.push_back(scene_corners[i]);}polylines(scene, pts, true, Scalar(0, 0, 255), 2, 8, 0);// 显示匹配对象imshow("Good Matches & Object detection", scene);imwrite("D:/findobject.png", scene);运行结果如下：
此外我还注意到SURF貌似还不能直接使用，是不是还是要编译扩展模块才可以这个我真的要认真探索一波！欢迎大家留言反馈
