Nordic nRF52832 搭建开发环境及注意事项
Nordic nRF52832搭建开发环境
nRF52832 作为 Nordic 输出的最新一代低功耗 SoC 芯片，在性能上有显著提升。该芯片集成了 2.4GHz 高性能发射器以及一颗 32 位 ARM Cortex-M4F 处理器架构，并配备了 512KB 集成存储器（ROM）及 64KB 高速数据存储器（RAM）。此外, 厂家还提供了基于 BLE 和 ANT 协议栈的支持, 并特别针对专用 2.4GHz 应用场景进行了优化配置。
作为一个开发者分享经验与心得的地方, 我会定期更新我的研究成果与应用方案, 欢迎各位开发者共同探讨技术问题并提出宝贵意见。
开发者应该具备以下能力
- C语言
- Keil或其他开发环境
- 硬件原理图和PCB图阅读
官方代码与工具下载
http://www.nordicsemi.com/eng/Products/Bluetooth-low-energy/nRF52-DK
- 开发板硬件资料
硬件资料包含开发板的原理图文件、BOM以及布局文件。在调试过程中或者连接外设进行扩展时查看。
该团队使用了协议层烧录工具nRFgo Studio对这款芯片进行安装。该软件在前期阶段被用来进行固件烧录操作。该芯片固件分为三个主要部分：蓝牙协议栈部分采用的是SoftDevice框架实现的模块化设计；固件升级部分采用了BootLoader框架；而App（用户自写的程序）则通过与主控单元的交互完成功能实现。
官方例程和库文件
该产品的型号为S132，并提供相应的蓝牙协议栈支持；具体下载信息可参考以下链接：
Nordic自家拥有的蓝牙测试应用适用于安卓或iOS平台；其常用功能包括nRF Master Control panel；该工具的源代码可在GitHub上获取，并支持用于开发App
试验第一个程序
- 打开 nRFgo studio
我在使用一套开发套件，在这套开发套件上内置有jlink控制器。该软件能够识别并连接至nRF52系列开发板。
注意：当运行该软件时可能会因jlink驱动版本问题导致无法识别某些芯片因此建议安装该软件预装的segger驱动程序以解决此问题
右侧窗口清晰展示了芯片存储空间的整体架构。该区域涵盖了上述三个部分程序的具体起始地址、结束地址以及大小信息。其中必须包含关键组件：软件设备（SoftDevice）和应用程序（Application）。
烧写固件
以虚拟串口为例，在实际应用中通常会涉及三个关键组件：软设备（softdevice）、 BootLoader 和 Application 相关的程序包配置。这些组件的位置和配置方式可能会随开发需求发生变化：
软设备相关程序包位于s132_nrf52_2.0.1/s文件夹内；
BootLoader相关程序包位于nRF开发工具包下examples目录中的dfu/bootloader子目录中；
Application相关程序包则放置于nRF SDK下的examples/ble_peripheral目录下。
这种灵活的变化能够帮助我们更好地满足不同的开发需求

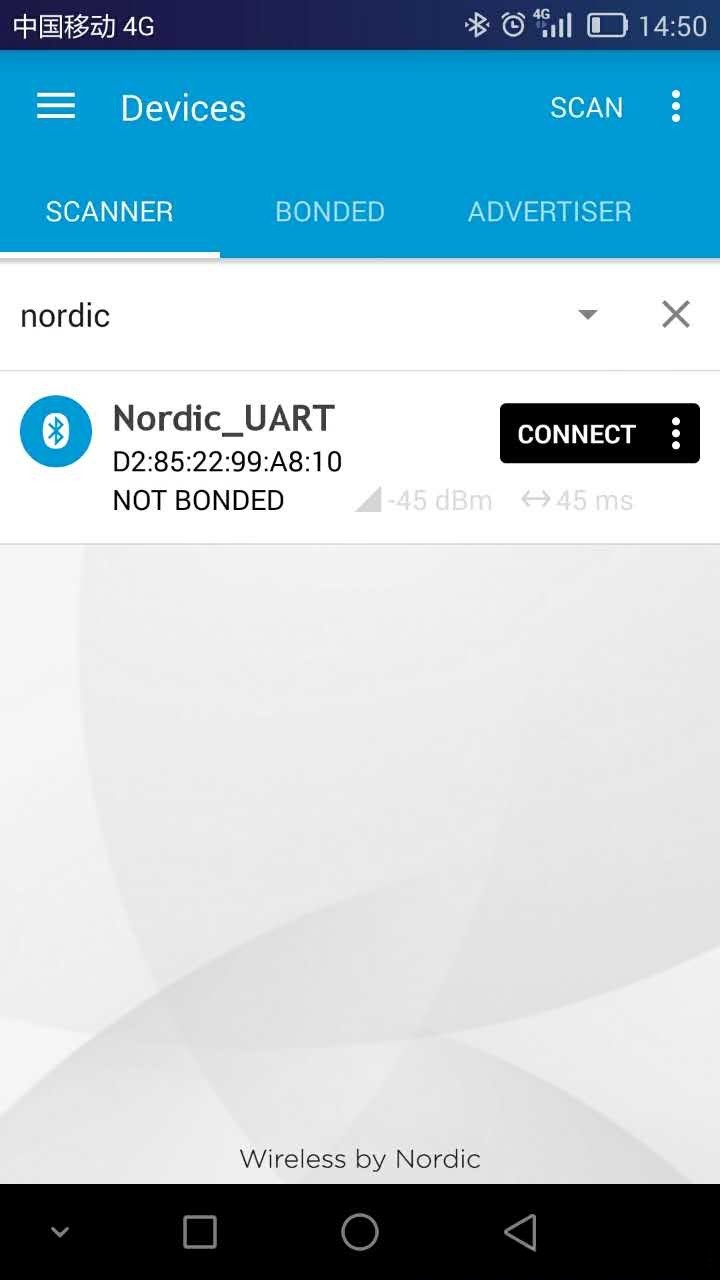

成功烧录之后就可以打开app搜索了，蓝牙4.0不需要配对
采用keil进行故障排查
在测试固件对应的keil工程文件中执行相关操作
敲黑板：在实际开发过程中，先不用BootLoader，也可以正常工作。
主要目的是完成 OTA 功能的实现。
然而，在重新启动程序时都需要重新加载 BootLoader，
这显得有些繁琐。
一旦测试通过，
只需添加一次 BootLoader 即可完成任务。
