VLAN 间路由-单臂路由
VLAN间路由：
- 单臂路由
- 多层交换
今天首先总结单臂路由
单臂路由
虚拟局域网：部署在多个或单一局域网中的设备经过特定设置后能够在共享同一通信渠道的情况下进行通信活动；然而实际上这些设备可能分布在各自独立的局域网范围内。
一、技术概念
单臂路由技术可以通过将路由器的物理接口虚拟化为多根子接口，并采用802.1Q封装技术来支持一个接口处理不同VLAN网络段的数据能力
子界面 : 虚拟化的逻辑界面
为了使 子界面 和其对应的目标物理界面之间能够顺利通信，请确保目标物理界面处处于UP状态（即连接正常）。此操作无需额外配置即可完成。
可以设置IP地址，并请在该子界面处指定相应的VLAN ID以便完成相关的网络规划配置。
每个 子界面 将会继承并使用与其所属物理界面相同的MAC地址。
二、单臂路由的通信原理与过程

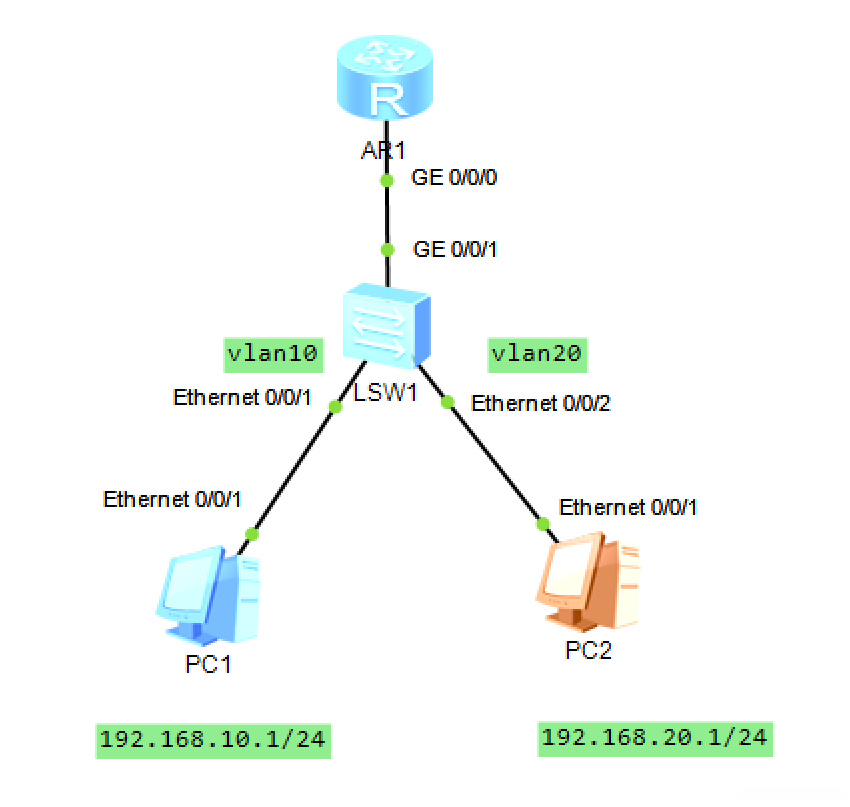

1、首先搭建实验平台

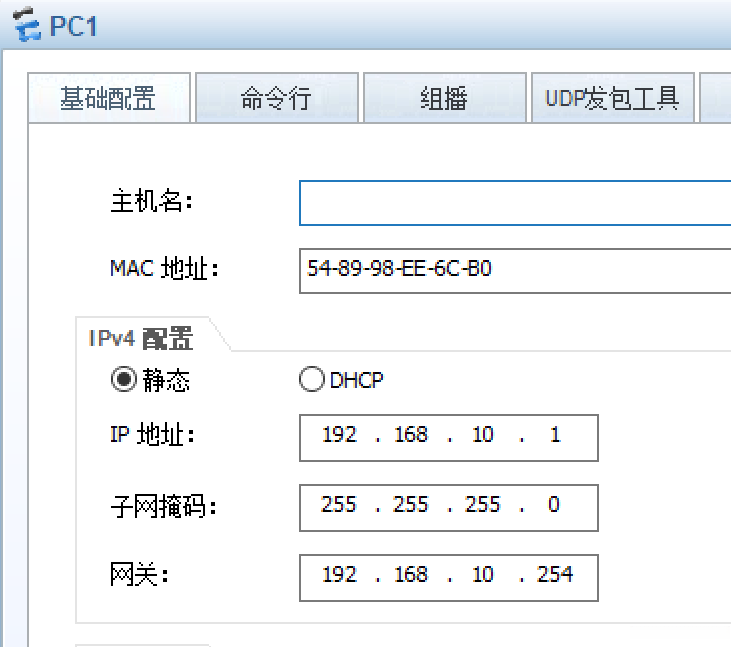

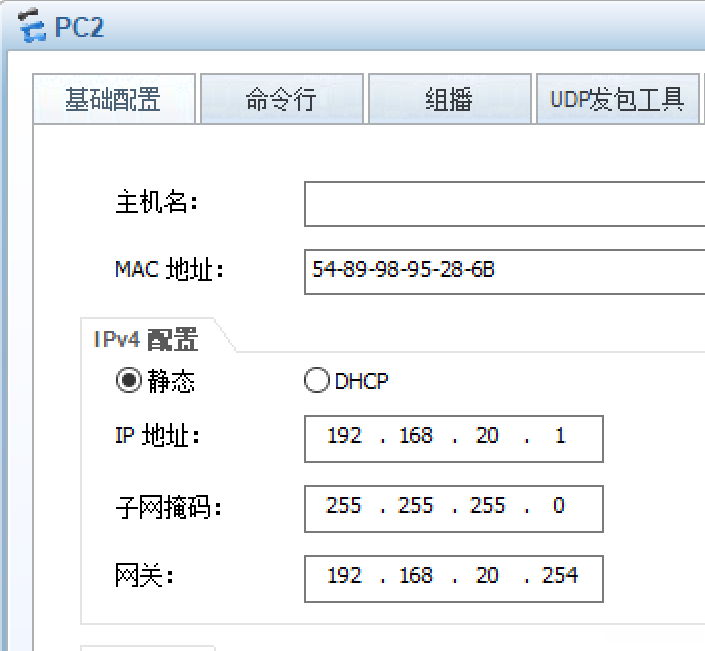

2、配置好两台PC的IP地址与网关
3、配置交换机
[SW1]vlan batch 10 20 //添加vlan
[SW1-G0/0/1]port link-type trunk //配置trunk接口
[SW1-G0/0/1]port trunk allow-pass vlan 10 20 //允许通过vlan 10 20，但不建议写 port trunk allow-pass all；
[SW1-E0/0/1]port link-type access //配置access接口
[SW1-E0/0/1]port default vlan 10
[SW1-E0/0/2]port link-type access

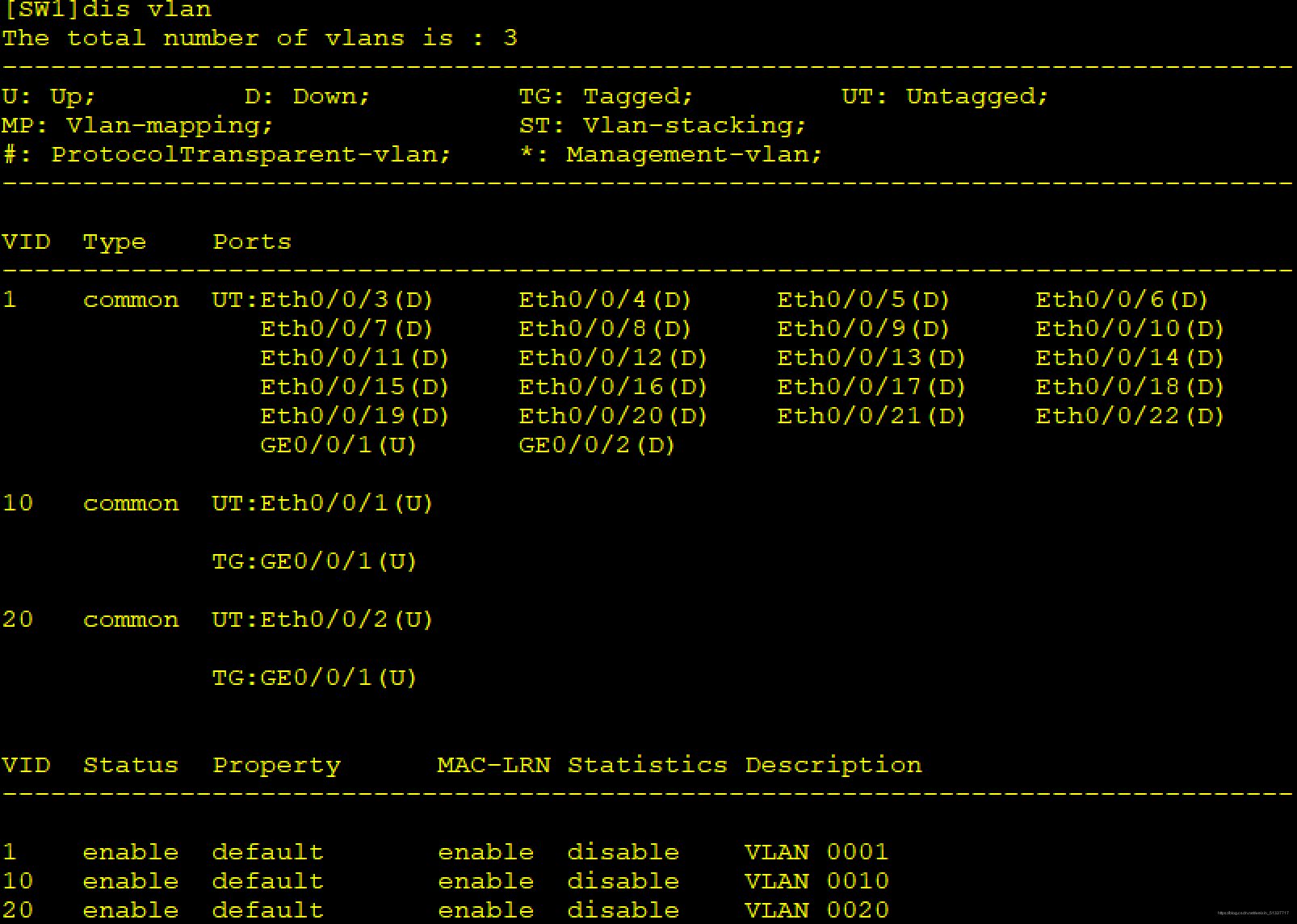

[SW1-E0/0/2]port default vlan 204、执行 # [SW1] display vlan ,查看所配置的vlan。
5、配置路由器
[AR1]interface G0/0/0.10 //划分子接口
[AR1- G0/0/0.10]dot1q termination vid 10 //vlan10用户的终端
[AR1- G0/0/0.10]ip address 192.168.10.254 255.255.255.0 //添加IP地址，配置子接口
[AR1- G0/0/0.10]arp broadcast enable //开启ARP广播
//下面以相同的方式配置子接口
[AR1]interface G0/0/0.20
[AR1- G0/0/0.20]dot1q termination vid 20
[AR1- G0/0/0.20]ip address 192.168.20.254 255.255.255.0

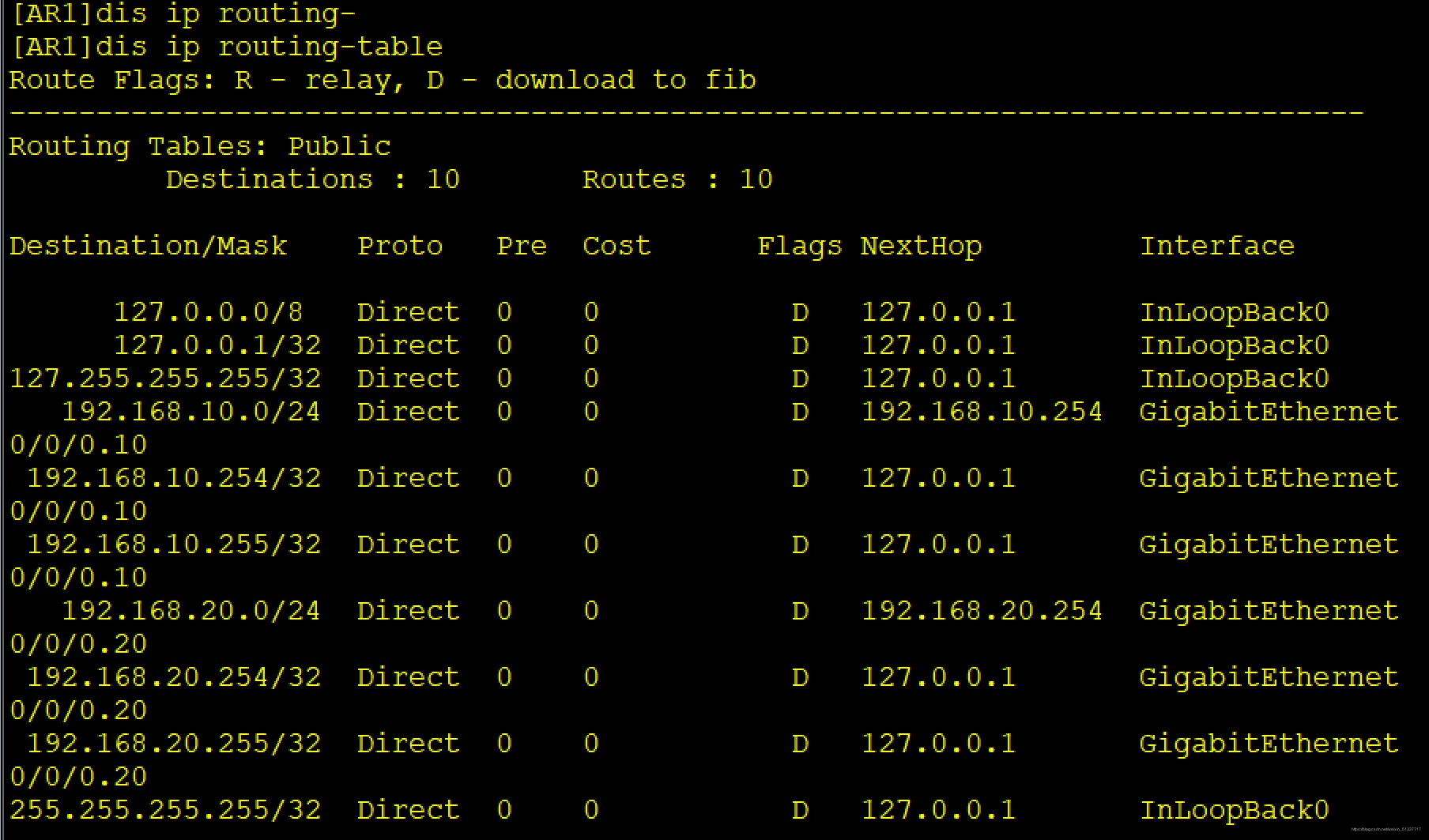

[AR1- G0/0/0.20]arp broadcast enable6、执行 # [AR1] display IP routing-table ,查看路由表
可以看出该系统实现了单臂路由通信机制，并具备了多端VLAN网络的数据传输能力。这验证了这一配置方案的有效性。
三、单臂路由的优缺点
最后来总结一下单臂路由的优缺点
优点 ：
- 该方案可支持多VLAN间的通信连接，并有效克服不同VLAN间通信障碍。
- 该方案有助于优化路由器接口资源利用。
缺点 ：
- 单臂路由负责连接不同VLAN之间的双向数据传输，在发生单一故障时可能对网络运行造成较大影响。
- 单臂路由面临运行压力过大问题，在这种情况下容易导致数据传输受限从而降低通信效能。
以上是关于单臂路由的一些总结，多层交换明后天会更新！
