布尔运算-基于CGAL的布尔运算
本文介绍了CGAL（Computational Geometry Algorithms Library）库，该库提供高效可靠的几何算法，支持多种领域如地理信息系统、计算机辅助设计等。文章详细讲解了如何通过源码编译CGAL，并提供了VS&QT环境下运行Triangulation_2样例时遇到的常见问题及解决方案，包括错误提示和错误信息的处理方法。此外，文章还讨论了VTK布尔运算存在的问题，并比较了不同开源库的优劣，最后提供了CGAL开源库的下载和集成方法。
分享医械研发知识，关注医械发展新动态，一起成长！
VTK技术爱好者 QQ：870202403 公众号：青予医械研发
前言：VTK所采用的布尔运算接口，如vtkBooleanOperationFilter等，普遍存在着运行效率低下和稳定性较差的问题；本篇文章主要针对布尔运算进行优化处理，并旨在帮助各位读者提升相关操作的效率和稳定性。
CAGL开源库
介绍
CGAL 是一个软件库，采用C++语言开发，旨在提供高效可靠的几何算法功能。该库广泛应用于需要几何计算的各个领域，包括地理信息系统平台、计算机辅助设计软件、生物分子研究领域、医学成像技术、计算机图形学领域以及机器人技术领域。
该库提供了一系列数据结构和算法，例如[三角测量]（https://doc.cgal.org/latest/Manual/packages.html#PartTriangulationsAndDelaunayTriangulations "三角测量")，包括多边形的布尔运算和多面体的布尔运算。此外，该库还支持点集处理、曲线的排列、曲面和体网格的生成、几何处理、alpha形状、凸包算法、形状的重建、AABB树和KD树等核心功能。这些功能均通过CGAL文档提供详细的技术说明和实现示例。
请了解CGAL的相关详细信息，请参考软件包概述。
下载&编译Example
通过源代码编译的方式 [[CGAL] CGAL-5.2.1的安装与编译（Win10+vs2019+CGAL-5.2.1）_cgal gmp_飞翔的霸王龙的博客-博客]( "CGAL CGAL-5.2.1的安装与编译（Win10+vs2019+CGAL-5.2.1）_cgal gmp_飞翔的霸王龙的博客-博客")
VS&QT运行Triangulation_2样例
遇到问题
1. 错误： 节数超过对象文件格式限制：请使用bigobj进行编译
| 运行环境 | 解决方案 |
|---|
在属性页对话框中打开项目设置，选择C/C++属性，进入命令行属性设置，在其他选项中输入编译器选项，添加 /bigobj 即可。
VS&QT
QMAKE_CXXFLAGS += /bigobj
错误提示：LNK2005，私有静态类中的函数"GetGlobalLocale"（函数名）已经在msvcprtd.lib文件（位于MSVCP120D.dll中）中定义，导致错误。
解决方案：去除Boost的库
3. 错误： Impossible to draw, CGAL_USE_BASIC_VIEWER is not defined.
解决方案：待解决
环境配置
(SolutionDir)ThirdRepository\CGAL-5.5.2\auxiliary\gmp\include;(SolutionDir)ThirdRepository\CGAL-5.5.2\include;$(SolutionDir)ThirdRepository\CGAL-5.5.2\boost version 1.71.0;
附加库路径： $(SolutionDir)ThirdRepository\CGAL-5.5.2\auxiliary\gmp\lib;
添加库： libgmp-10.lib;libmpfr-4.lib;

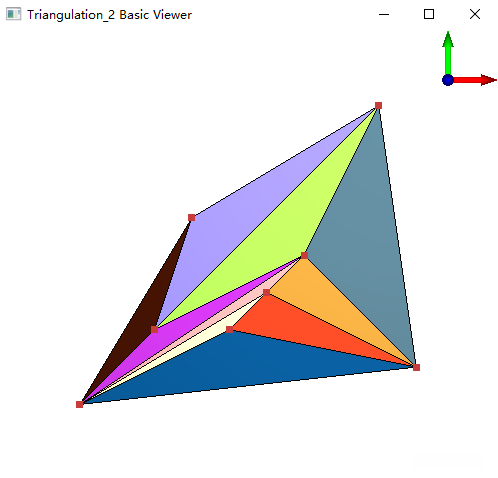

VS&QT运行Triangulation_2样例
参考
学习VTK的第30课，深入探索第30课内容，全面解析VTK的核心技术。从VTK的多边形数据到CGAL的表面网格，掌握数据转换的关键步骤。
参考文档
VTK布尔运算存在的问题：
VTK-vtkIntersectionPolyDataFilter_雪易的博客-博客
该方法通过VTK的布尔操作实现对几何体的合并与差集运算。在实际应用中，用户可以通过以下步骤轻松实现这一功能：首先，导入需要操作的几何体文件；其次，选择合适的布尔操作类型；最后，执行操作并保存结果。该方法特别适用于需要精确控制几何体关系的场景，能够有效避免传统方法中可能出现的精度问题。通过该方法，用户可以在较短时间内完成复杂的几何体操作，显著提升了工作效率。
布尔运算开源库比较：
三维网格布尔运算开源项目_石花山的博客-博客
请访问该库的下载页面：开源 CGAL库。
Visual Studio开源库集成器Vcpkg全教程--利用Vcpkg轻松集成开源第三方库
[[CGAL] CGAL-5.2.1的安装与编译（Win10+vs2019+CGAL-5.2.1）_cgal gmp_飞翔的霸王龙的博客-博客]( "CGAL CGAL-5.2.1的安装与编译（Win10+vs2019+CGAL-5.2.1）_cgal gmp_飞翔的霸王龙的博客-博客")
感谢各位小伙伴的点赞+关注，小易会继续努力分享，一起进步！
