OSPF动态路由协议实验

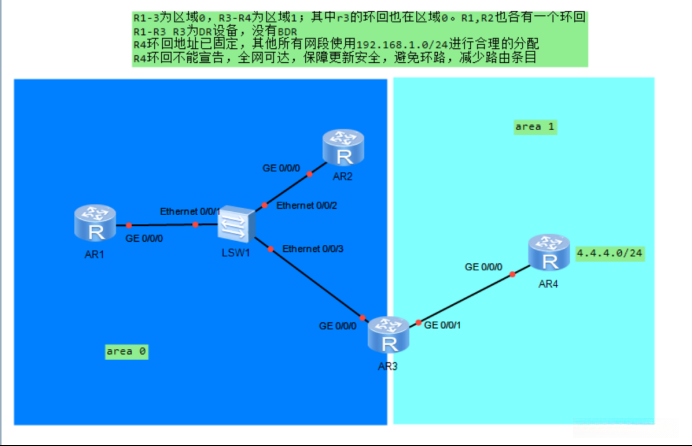

一、题目

1．从技术架构角度来看,R1至R3作为区域0运行;在此范围内,R4也参与了区域0的管理
2．除了传统的交换机外,在这一范围内,R1至R3以及附加设备如DR和BR则无需配置BDR
3．在现有网络架构下,R4环回地址已固定;所有网络段都采用统一的IP地址范围: 192.168.1.0/24来进行合理规划
4．从功能设计的角度出发,R4环回无法配置;但整个网络均可达;这不仅确保了系统的稳定性的同时减少路由条目数量

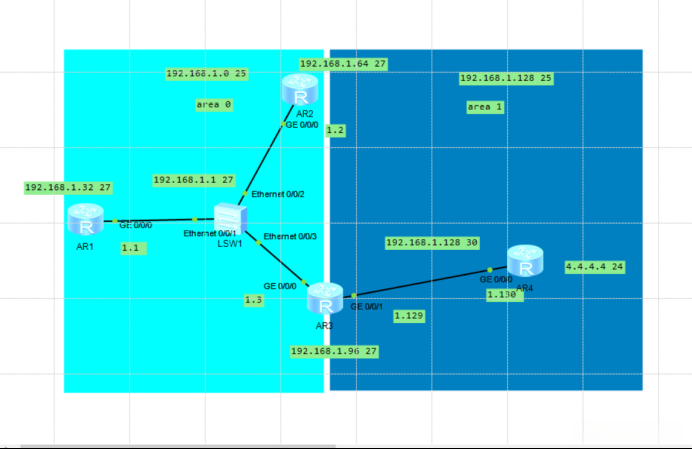

二、IP地址分配

（1）area 0
骨干链路：R1- R3-0/0/0：192.168.1.1 27
换回地址：R1：192.168.1.33 27 R2：192.168.1.65 27 R3：192.168.1.96 27
（2）area1
骨干链路：R3-0/0/1：192.168.1.129 30 R4：192.168.1.130 30
换回地址：R1：4.4.4.4 24

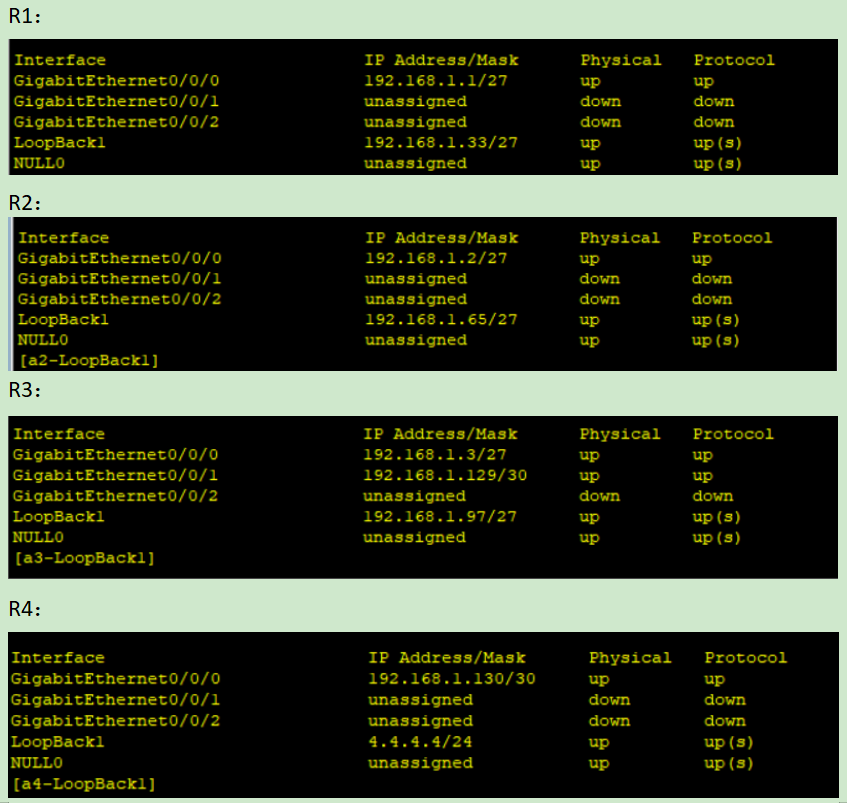

三、配置网关和换回地址

四、启用ospf

R1：
[a1]ospf 1 router-id 1.1.1.1
[a1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
R2：
[a2]ospf 1 router-id 2.2.2.2
[a2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
R3：
[a3]ospf 1 router-id 3.3.3.3
[a3-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[a3-ospf-1-area-0.0.0.1]network 192.168.1.0 0.0.0.255
R4：
[a4]ospf 1 router-id 4.4.4.5
[a4-ospf-1-area-0.0.0.1]network 192.168.1.0 0.0.0.255

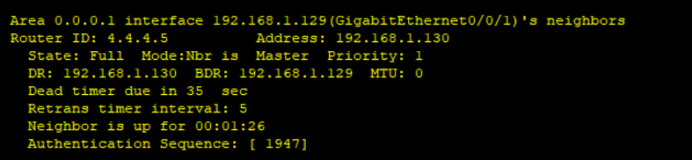

五、手工认证

密码设置：123456

六、对AR1和AR2设置优先级为0

[a1-GigabitEthernet0/0/0]ospf dr-priority 0
[a2-GigabitEthernet0/0/0]ospf dr-priority 0

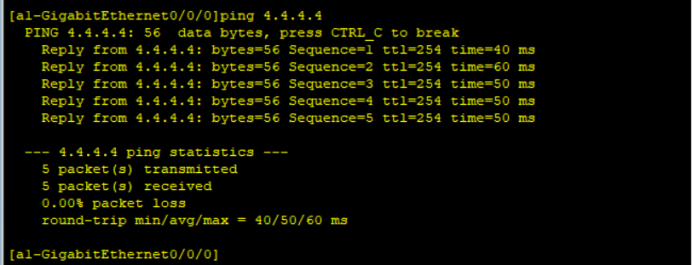

七、R4强制下发缺省路由

[a4-ospf-1]default-route-advertise always

八、避免环路，在进行汇总的路由器使用空接口

[a3]ip route-static 192.168.1.0 25 NULL 0
[a3]ip route-static 192.168.1.128 25 NULL 0

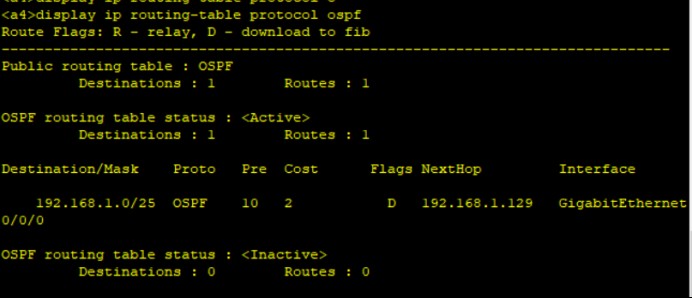

九、减少路由条目，对路由做手工汇总

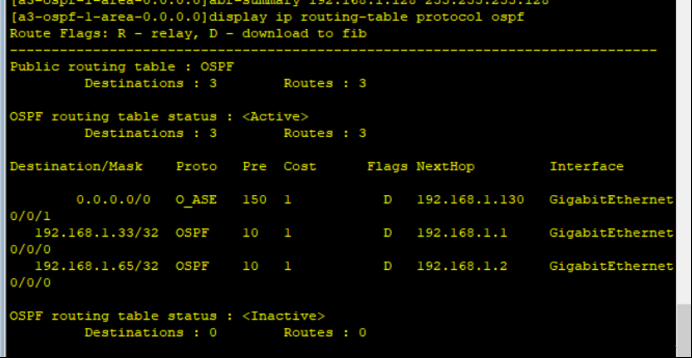

[a3-ospf-1-area-0.0.0.0]abr-summary 192.168.1.0 255.255.255.128
[a3-ospf-1-area-0.0.0.0]abr-summary 192.168.1.128 255.255.255.128
