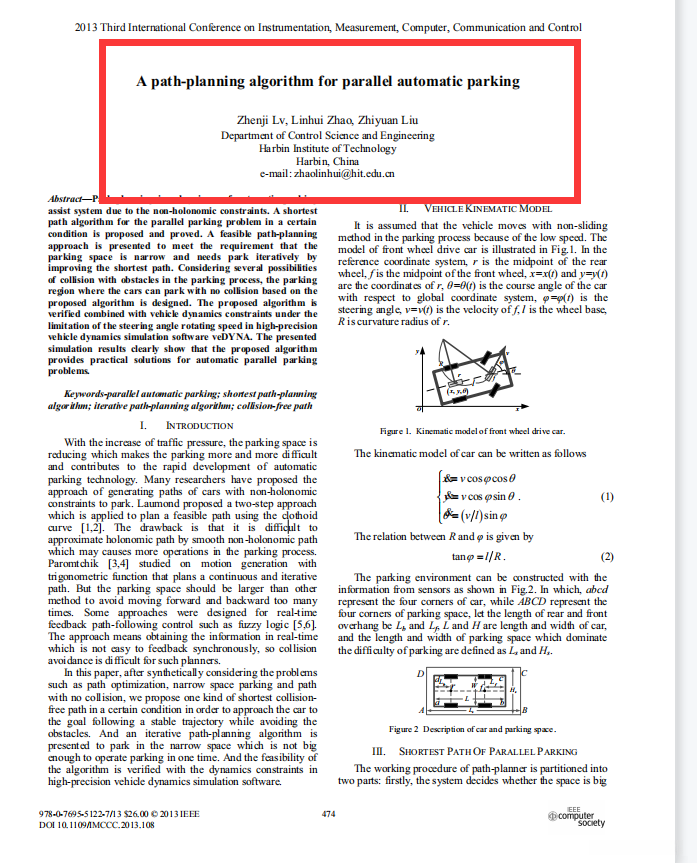

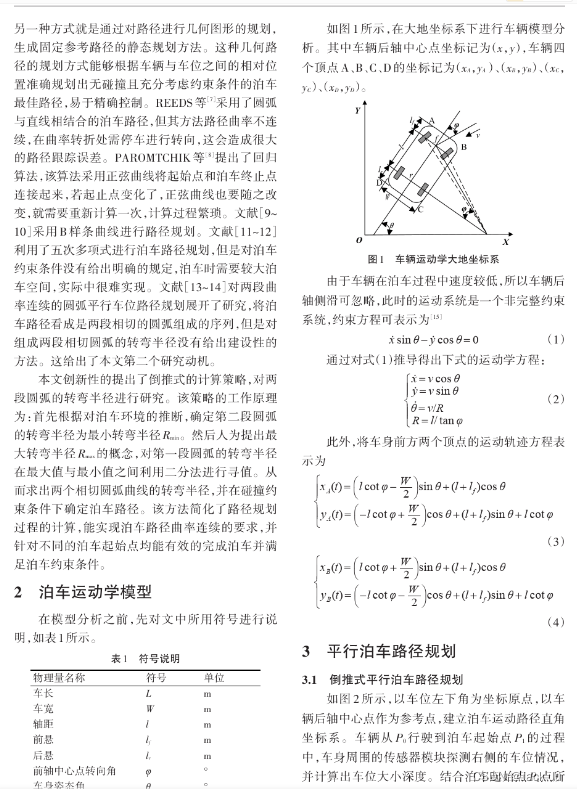

自动驾驶——自动泊车之平行泊车位学习

    ```bash
    % 参数设定
    up_limit = 6;%上边界纵坐标
    front_p = [5, 2]; % 车位信息C点, 参见说明文档最后碰撞检测第二部分
    right_limit = 11; % 横坐标右边界

    o_3 = [0.5, 1]; % 泊车点
    ini = [6, 4];   % 初始点

    c_l = 3; % 车长
    c_w = 1.4; % 车宽
    r_min = 2;    % 最小转弯半径
    plot_vec = 0.01; % 动画速度, 数越小, 越快, 为0直接出图
    fit_model = 0; % 拟合形式, 1位高次多项式, 其他数为傅里叶级数拟合, 图中最后出现的红色曲线为拟合曲线
    %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    figure(1)
    hold on
    grid on
    %% 泊车区域限定
    % 左下角坐标, 沿x长度, 沿y长度
    line([0, right_limit],          [up_limit, up_limit]    ,'LineWidth',2, 'Color',[0 0 0]);
    line([0, front_p(1)],           [0, 0]                  ,'LineWidth',2, 'Color',[0 0 0]);
    line([front_p(1), front_p(1)],  [0, front_p(2)]         ,'LineWidth',2, 'Color',[0 0 0]);
    line([front_p(1), right_limit], [front_p(2), front_p(2)],'LineWidth',2, 'Color',[0 0 0]);
    axis([0 right_limit 0 up_limit], 'equal');
    %% 参数
    x = ini(1); y = ini(2); % 车辆后轴中心点坐标
    c_o = [x, y];

    %%自车区域大小
    c_line(1,:) = [x,       x,       y - c_w/2, y + c_w/2];
    c_line(2,:) = [x,       x + c_l, y + c_w/2, y + c_w/2];
    c_line(3,:) = [x + c_l, x + c_l, y + c_w/2, y - c_w/2];
    c_line(4,:) = [x + c_l, x,       y - c_w/2, y - c_w/2];

    for i = 1:4
    car(i) = line([c_line(i,1),c_line(i,2)], [c_line(i,3), c_line(i,4)],'LineWidth',1.5, 'Color',[0 0 0]);
    end

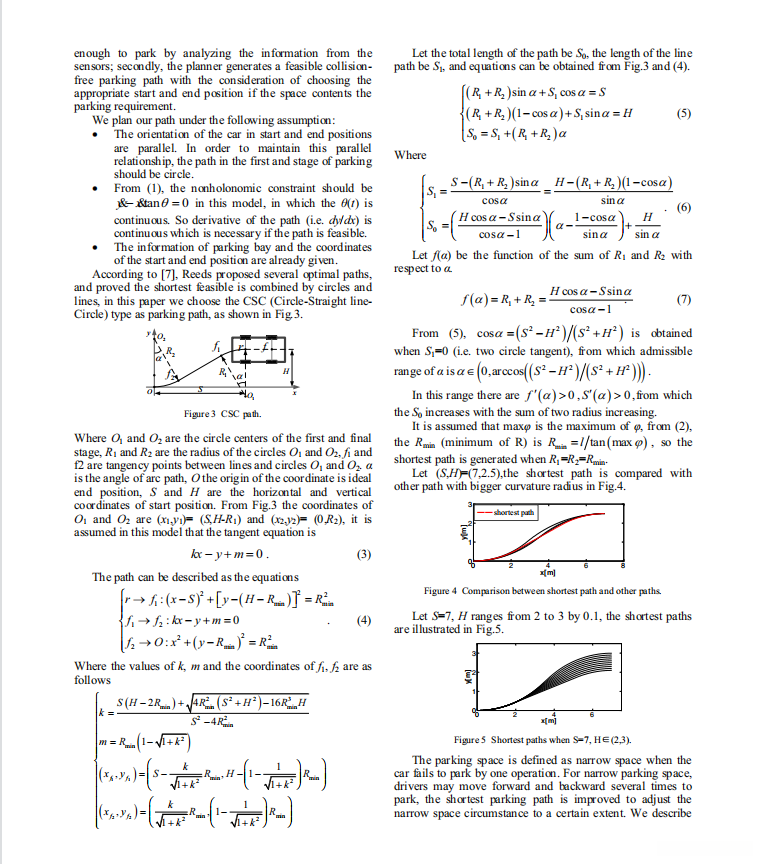

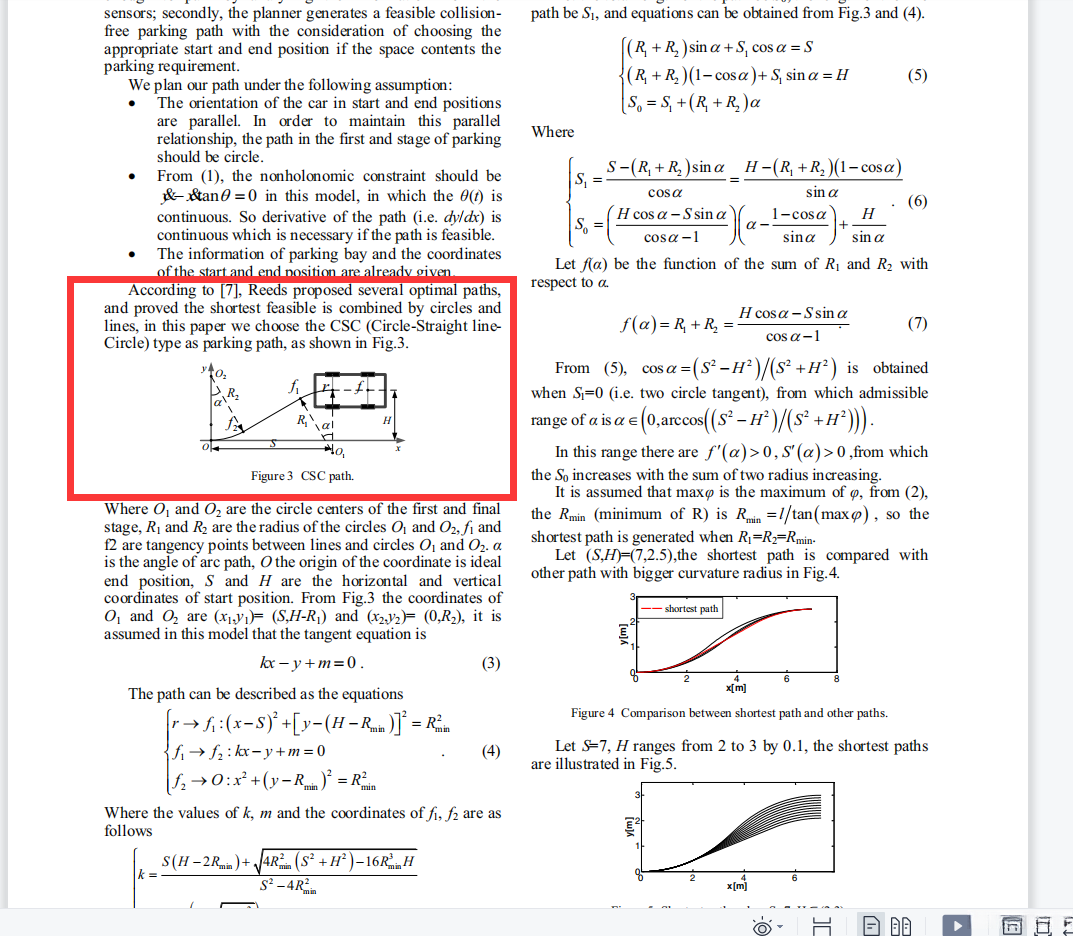

    %% 弧长确定
    % 倒推法, 根据最小转弯半径确定弧2的圆心
    cir2 = [o_3(1), o_3(2) + r_min];
    % plot(cir2(1), cir2(2), 'ro');

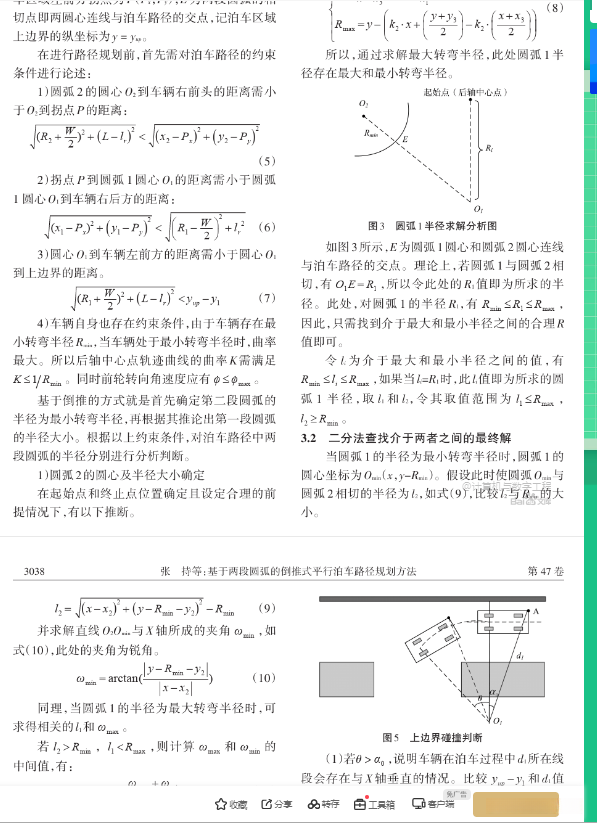

    % 根据过初始点和泊车点的圆的圆心确定最大半径

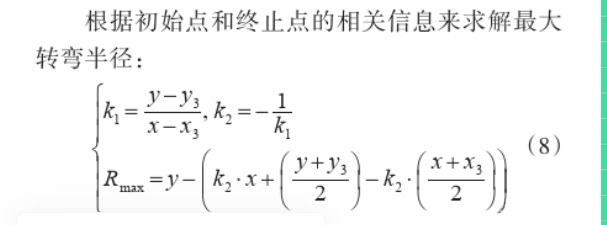

    k_1 = (c_o(2) - o_3(2)) / (c_o(1) - o_3(1));
    k_2 = - 1/k_1;
    r_max = y - (k_2 * x + ((c_o(2) + o_3(2))/2 - k_2*(c_o(1) + o_3(1))/2)); % 第一次转弯最大半径

    % 弧1, 根据最大最小转弯半径确定的圆心
    p_rmin = [x, y - r_min];
    p_rmax = [x, y - r_max];

    % 最小转弯半径对应的到圆心2-r_min的距离和到初始点的距离, 以及所对应的转角
    v_min = p_rmin - cir2;
    l_min = norm(v_min) - r_min; % 最小转弯半径时, 与o_3连线得到的半径对比
    d_min = y - p_rmin(2);
    alpha_min = pi/2 - atan2(abs(v_min(2)), abs(v_min(1)));
    % alpha_min*180/pi

    % 最大转弯半径对应的到圆心2-r_min的距离和到初始点的距离, 以及所对应的转角
    v_max = p_rmax - cir2;
    l_max = norm(v_max) - r_min;
    d_max = y - p_rmax(2);
    alpha_max = pi/2 - atan2(abs(v_max(2)), abs(v_max(1)));
    % alpha_max*180/pi

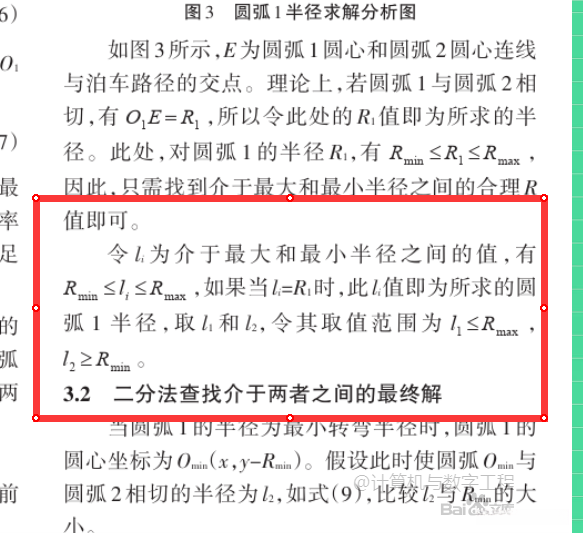

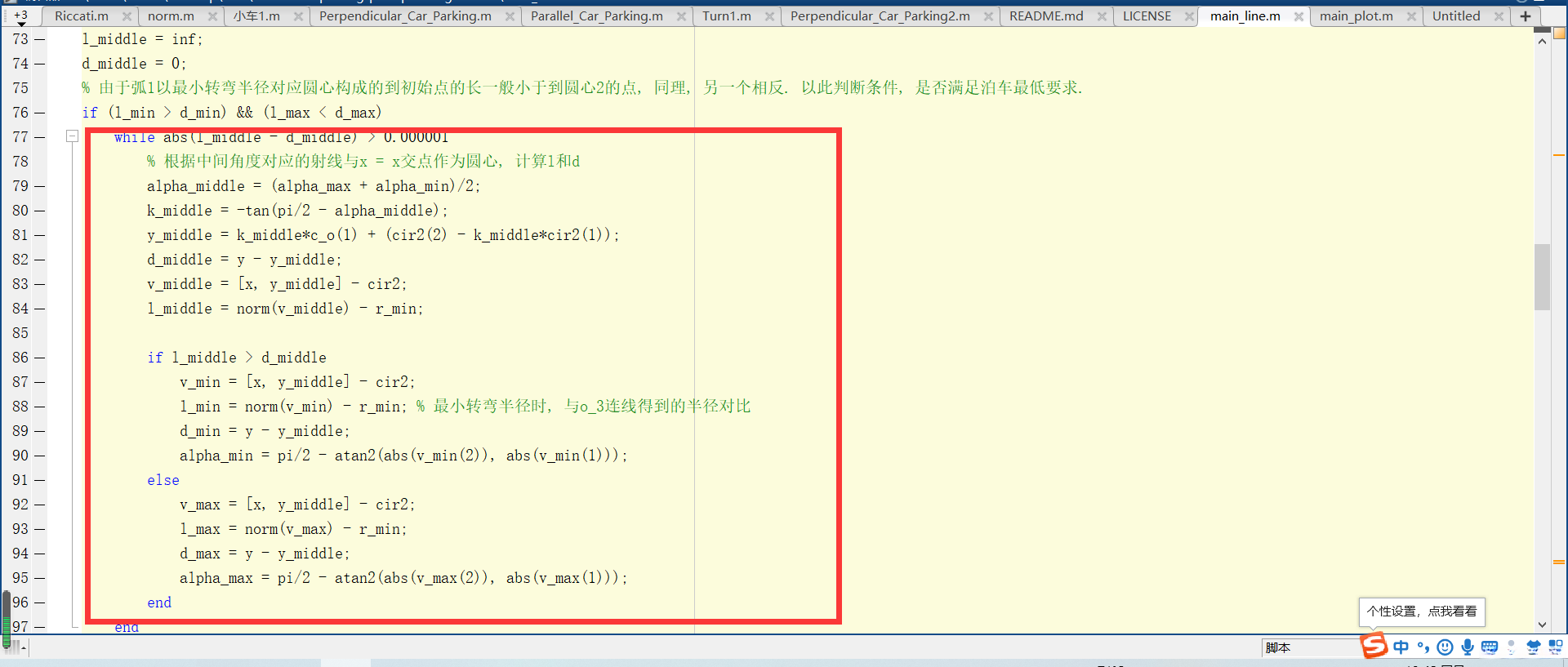

    % 2分法找满足相切的两个弧的, 弧1的半径和圆心
    l_middle = inf;
    d_middle = 0;
    % 由于弧1以最小转弯半径对应圆心构成的到初始点的长一般小于到圆心2的点, 同理, 另一个相反. 以此判断条件, 是否满足泊车最低要求.
    if (l_min > d_min) && (l_max < d_max)
    while abs(l_middle - d_middle) > 0.000001
        % 根据中间角度对应的射线与x = x交点作为圆心, 计算l和d
        alpha_middle = (alpha_max + alpha_min)/2;
        k_middle = -tan(pi/2 - alpha_middle);
        y_middle = k_middle*c_o(1) + (cir2(2) - k_middle*cir2(1));
        d_middle = y - y_middle;
        v_middle = [x, y_middle] - cir2;
        l_middle = norm(v_middle) - r_min;

        if l_middle > d_middle
            v_min = [x, y_middle] - cir2;
            l_min = norm(v_min) - r_min; % 最小转弯半径时, 与o_3连线得到的半径对比
            d_min = y - y_middle;
            alpha_min = pi/2 - atan2(abs(v_min(2)), abs(v_min(1)));
        else
            v_max = [x, y_middle] - cir2;
            l_max = norm(v_max) - r_min;
            d_max = y - y_middle;
            alpha_max = pi/2 - atan2(abs(v_max(2)), abs(v_max(1)));
        end
    end
    %     plot(x, y_middle, 'ro')
    d_middle = d_max;
    alpha = alpha_max;
    else
    disp('路径规划失败, 弧1半径超过最大转弯半径(或小于最小转弯半径)!');
    return
    end






































































































    AI助手

    % 构造序列
    alpha_arr = linspace(0, alpha, 50);
    alpha_arr = alpha_arr';
    cir1_data = [x - d_middle.*sin(alpha_arr), y_middle + d_middle.*cos(alpha_arr), alpha_arr];
    alpha_arr = linspace(alpha, 0, 50);
    alpha_arr = alpha_arr';
    cir2_data = [cir2_o(1) + r_min.*sin(alpha_arr), cir2_o(2) - r_min.*cos(alpha_arr), alpha_arr];

    cir_data = [cir1_data; cir2_data];

    % for i = 1:length(cir_data)
    %     plot(cir_data(i,1), cir_data(i,2),'r.');
    % end

    % return

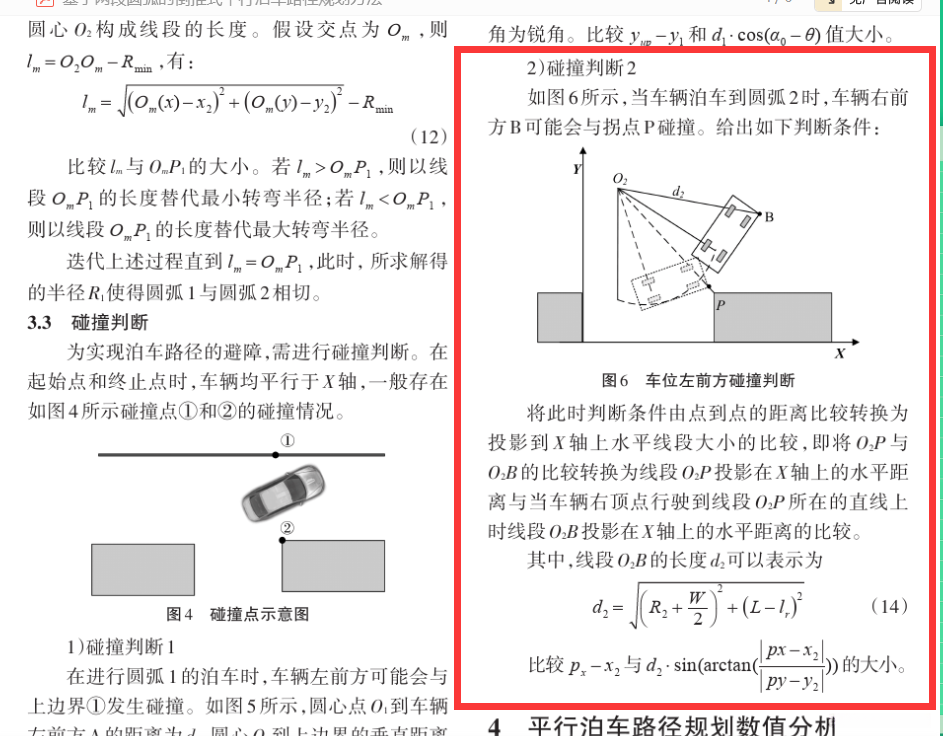

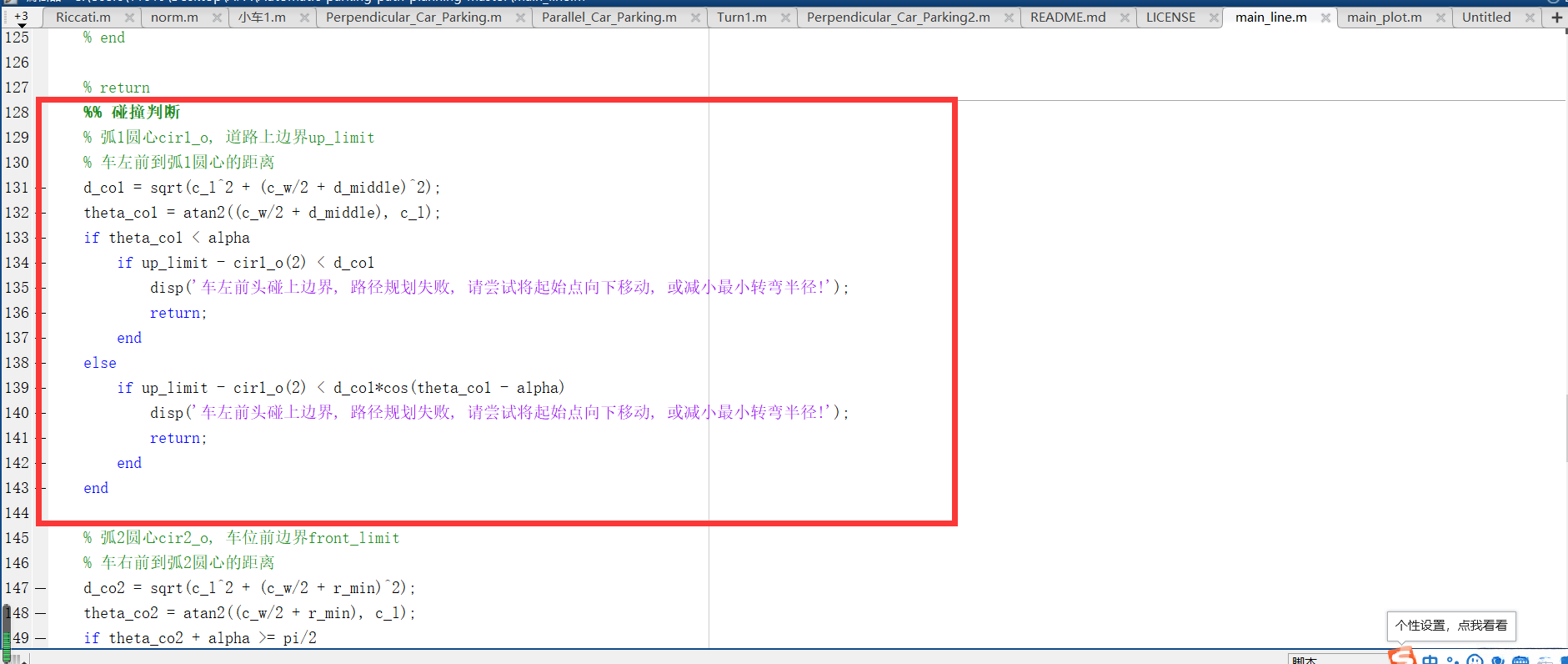

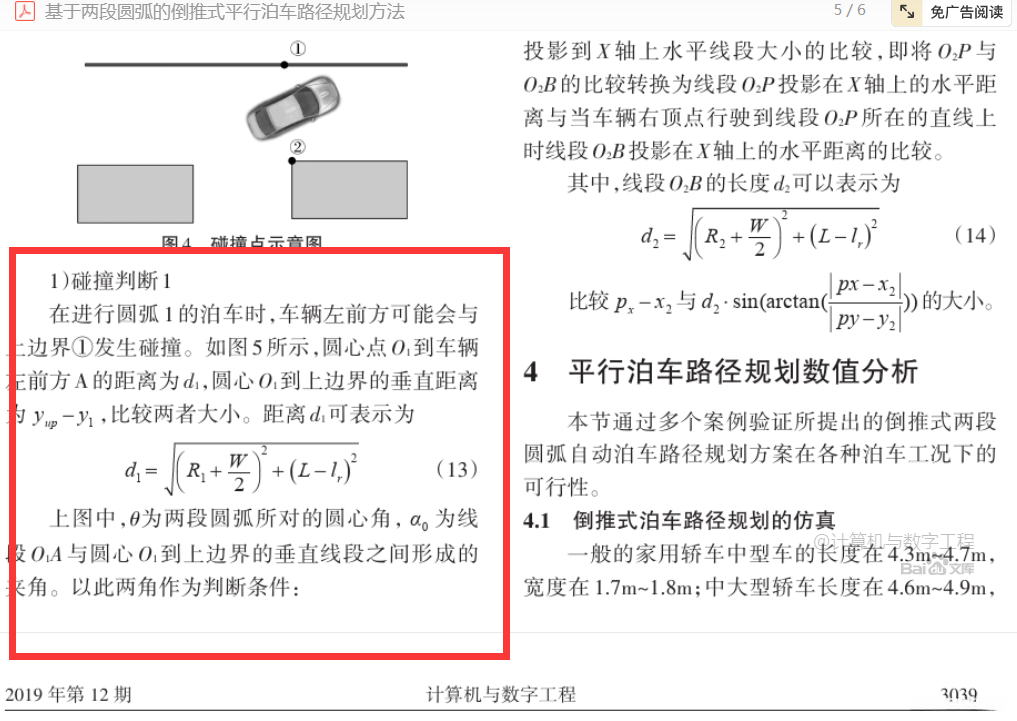

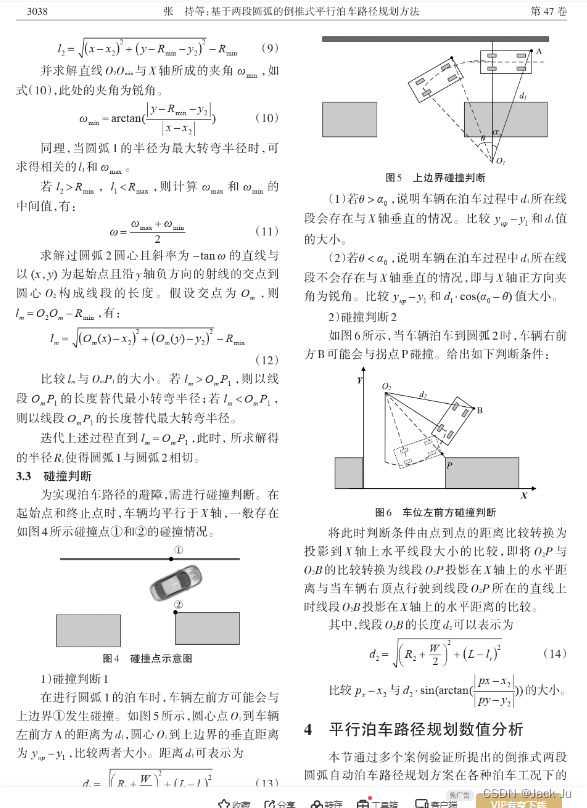

    %% 碰撞判断

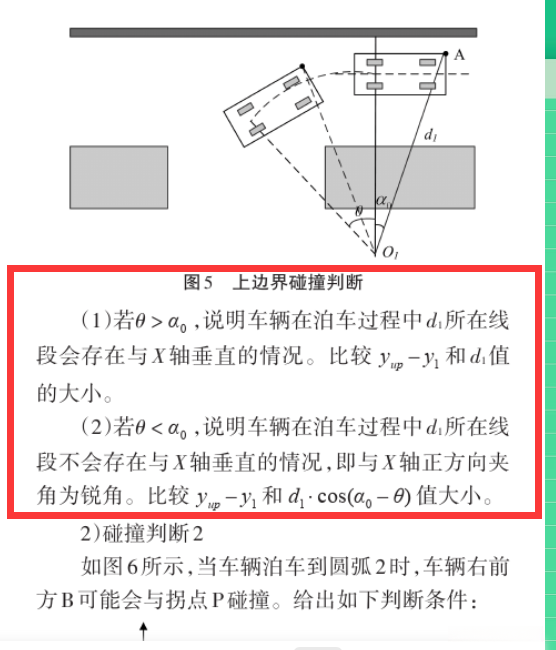

    % 弧1圆心cir1_o, 道路上边界up_limit
    % 车左前到弧1圆心的距离
    d_co1 = sqrt(c_l^2 + (c_w/2 + d_middle)^2);
    theta_co1 = atan2((c_w/2 + d_middle), c_l);
    if theta_co1 < alpha
    if up_limit - cir1_o(2) < d_co1
        disp('车左前头碰上边界, 路径规划失败, 请尝试将起始点向下移动, 或减小最小转弯半径!');
        return;
    end
    else
    if up_limit - cir1_o(2) < d_co1*cos(theta_co1 - alpha)
        disp('车左前头碰上边界, 路径规划失败, 请尝试将起始点向下移动, 或减小最小转弯半径!');
        return;
    end
    end

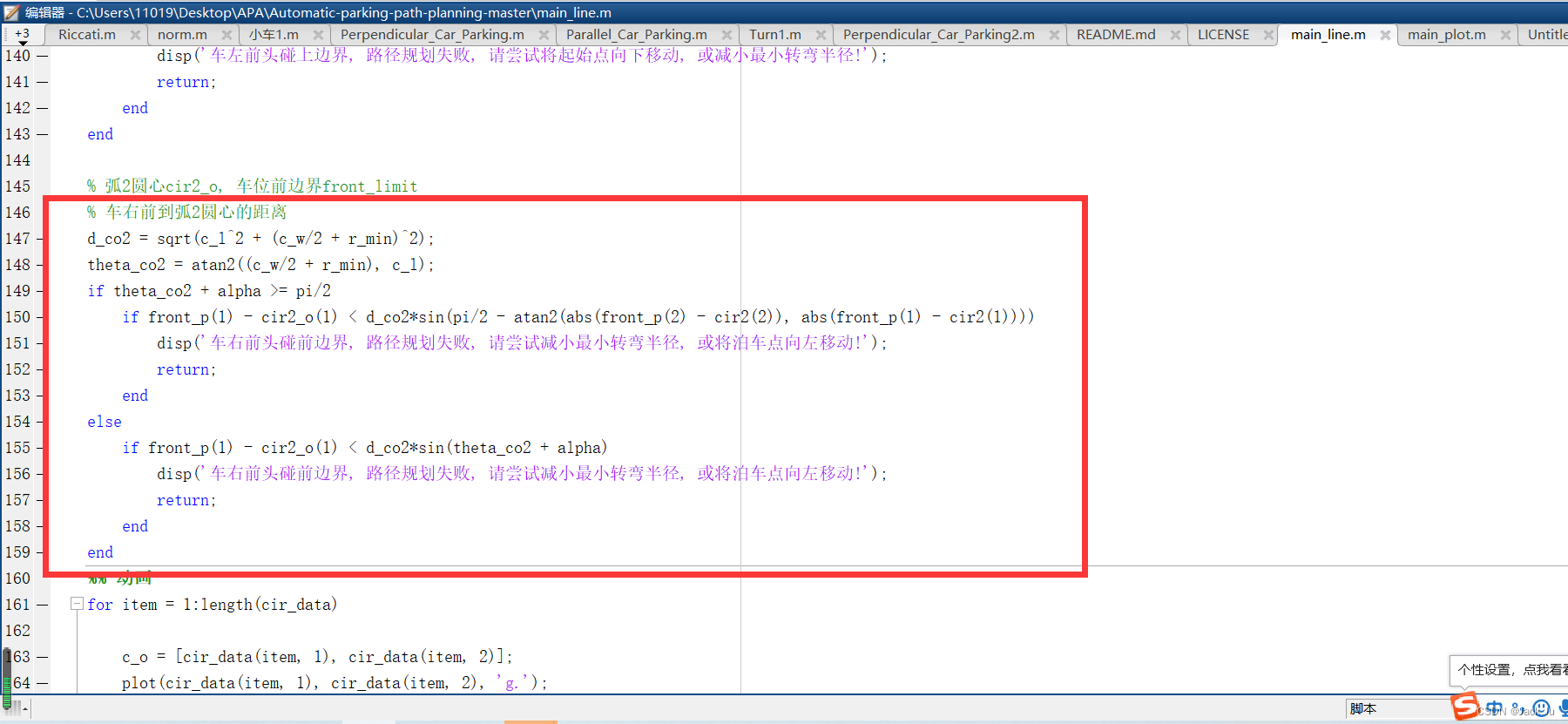

    % 弧2圆心cir2_o, 车位前边界front_limit
    % 车右前到弧2圆心的距离
    d_co2 = sqrt(c_l^2 + (c_w/2 + r_min)^2);
    theta_co2 = atan2((c_w/2 + r_min), c_l);
    if theta_co2 + alpha >= pi/2
    if front_p(1) - cir2_o(1) < d_co2*sin(pi/2 - atan2(abs(front_p(2) - cir2(2)), abs(front_p(1) - cir2(1))))
        disp('车右前头碰前边界, 路径规划失败, 请尝试减小最小转弯半径, 或将泊车点向左移动!');
        return;
    end
    else
    if front_p(1) - cir2_o(1) < d_co2*sin(theta_co2 + alpha)
        disp('车右前头碰前边界, 路径规划失败, 请尝试减小最小转弯半径, 或将泊车点向左移动!');
        return;
    end
    end
