OM6626一款低功耗蓝牙芯片SOC芯片 -电子价签蓝牙芯片

OM6626是一款低功耗架构的SoC芯片，在设计上兼顾了性能与节能特性，并特设定了专用的2.4GHz应用场景。该芯片集成了一个高性能射频收发器模块以及蓝牙调制解调器模块，并提供了丰富的人机交互外设接口（包括标准人机接口设备如键盘、鼠标及遥控器）。此外它还集成了一个高效的电源管理单元模块能够支持24GHz蓝牙低能耗系统以及专有制式的人机交互设备等应用需求

OM6626片上蓝牙系统兼容5.3版本。

该芯片集成了最高达64MHz的高性能MCU以及DMA、GPIO、SPI、UART、定时器和dehydration检测电路（Watchdog），兼容32MHz外部时晶，并整合了最大12位ADC功能。

OM6626集成有80K个SRAM存储器，并提供用户自定义的IDE环境以及SFL ASH MCU开发功能，并支持JTAG软件升级功能。

**1.2.**特性

射频收发器

-99dBm灵敏度@ 1Mbps GFSK

-96dBm灵敏度@ 2Mbps GFSK

输出功率-30 ~ + 10dBm

自动增益控制(AGC)

RSSI (1dB分辨率)

CPU和调试接口

ARM@ Cortex TM-M4，最大64MHz

SWD 接口
内存

EFUSE: 256位

存储器:80 kb

串行闪存:1MB

l-Cache RAM: 8KB

时钟

32MHz和32.768kHz晶体振荡器

32MHz和32.768kHz RC振荡器

链接控制器

BT 5.3 LE PHY，链路控制器

专有2.4 ghz链路控制器

电源管理

●单电源电压:1.71V ~ 3.6V

RX的峰值电流为3.4mA

4.2mA TX峰值电流(0dBm)

1.2uA睡眠模式(16K RAM保留，32KHz RC)

集成DCDC BUCK转换器

软件

兼容蓝牙5.3

支持数据速率:1Mbps、2Mbps (BLE)

多种可配置的空气数据速率从25Kbps到2Mbps (2.4 4g)

支持网状网络

示例应用程序和概要文件

支持在线烧录

外围设备

多达25个通用I/O引脚

8 xdma

2 × UART

1个l2C接口(仅限主用)

2 X SPI接口

1 x 16位定时器/计数器与4比较/捕获/PWM通道

2 x 16位定时器/计数器与4个比较/PWM通道(这两个定时器可以

组合成一个32位PWM定时器)

1 X 32位实时计数器与3个比较通道

1 x 16位低能量定时器2比较/PWM通道

1 X看门狗定时器

8通道单端12位GPADC，高达333 3ksps(精度和采样率)

可配置)

安全

AES硬件加密

支持AES -256/AES-128密钥

随机数发生器

包装与工作环境

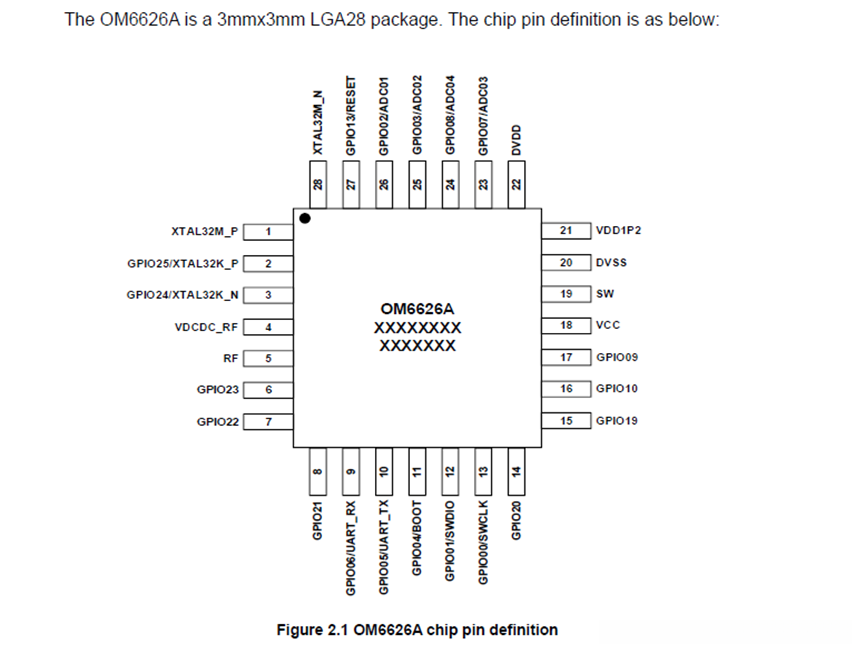

OM6626A: LGA28 3x3mm

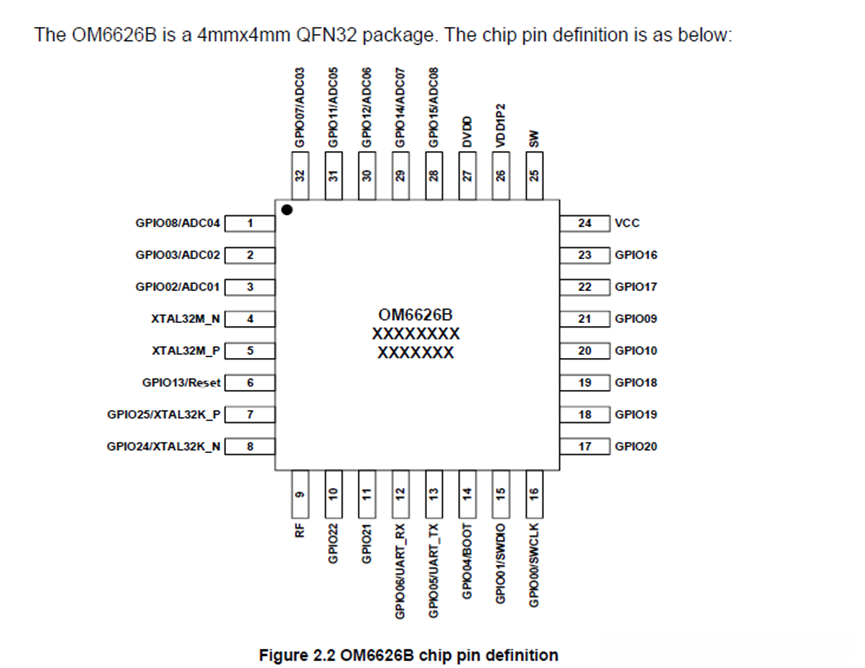

OM6626B: QFN32 4x4mm

-40℃~ +85℃
