【SLAM系列】UnDeepVO: Monocular Visual Odometry through Unsupervised Deep Learning
文章目录
-
1 概要
-
- 1.1 简介
- 1.2 背景知识
-
2. Motivation
-
3. 思想
-
4. 算法
-
- 4.1 损失函数
-
- 4.1.1 立体图像对的空间图像损失
- 4.1.2 连续单目图像的时序图像损失
-
5. 实验结果
-
6. 总结与思考
1 概要
1.1 简介
题目：UnDeepVO: Monocular Visual Odometry through Unsupervised Deep Learning
论文：https://arxiv.org/pdf/1709.06841.pdf
代码：https://github.com/drmaj/UnDeepVO
简介：一种新的单目视觉里程计（VO）系统UnDeepVO。
1.2 背景知识
由于新接触视觉SLAM方面，所以看论文会写一下这部分促进对文章的理解。
视觉里程计（VO）可以让一个机器人在不同环境下仅通过低成本摄像机来定位。
过去的几年里，基于模型的VO和几何VO在两个方面研究广泛：基于特征的方法与直接方法，又来很大成果。但基于模型的方法对于摄像机参数非常敏感，因而在无特征地、动作模糊、或光照改变的情况下非常具有挑战性。
近些年来，数据驱动的VO或基于深度学习的VO由于其学习力和对相机参数的鲁棒性，吸引了众多关注。比如：
CNN-VO【7】、RCNN-VO【111】、DeMoN【12】
在视觉里程计（VO）相关非监督学习的研究主要着力于深度估计 ，源于图像wrap技术“spatial transformer”。
2. Motivation
当前阶段的方法大部分基于监督学习，需要相机位姿或深度图的真值。当前获取到真值的数据集难且昂贵，即使现有用于监督学习的标签也很有限。
—>无监督VO模式， 使用无标签数据集来轻松训练实现定位机制。
3. 思想
UnDeepVO能够利用深度神经网络估计单目相机的六自由度姿态和景深。
两个特点：
- 无监督的深度学习方案；
- 绝对尺度恢复。

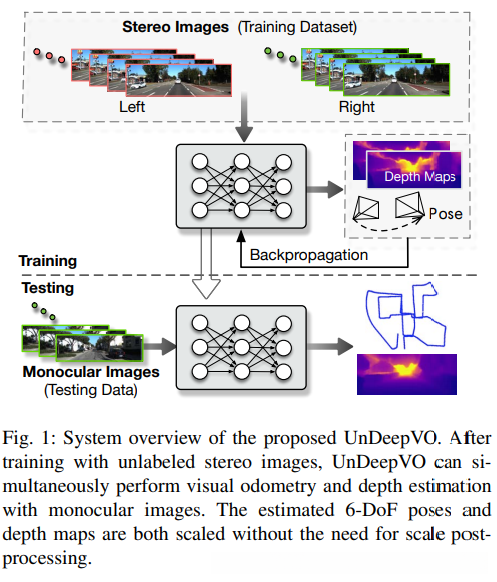

我们使用立体图形对（Stereo images）来训练不可重复性，但是使用连续的单目图形来测试它。如下图所示。
4. 算法

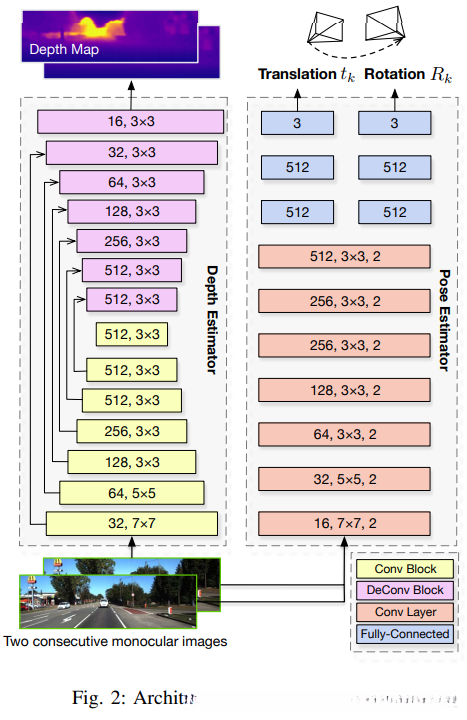

整体系统包括 位姿估计 和深度估计 。输入连续单目 图作为输入，输出6自由度+深度作为输出。
其中 位姿估计：VGG-based CNN框架；

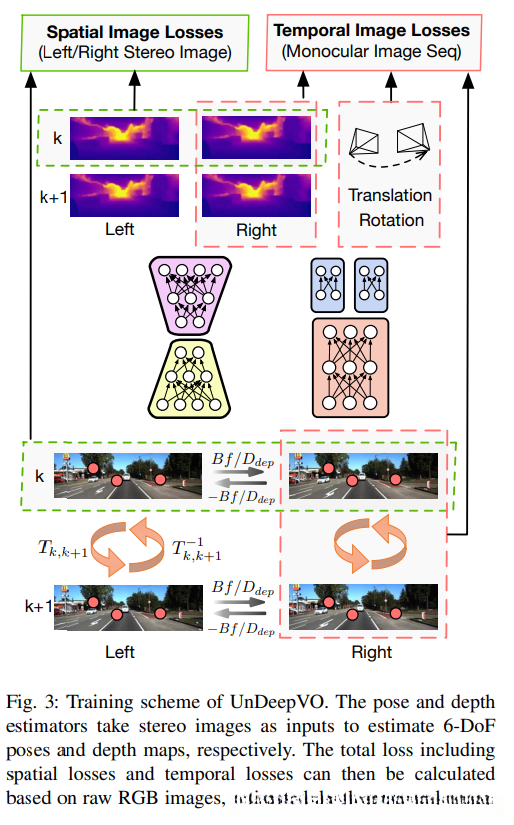

使用空间和时间几何一致性来衡量损失函数。
空间图形损失 会促使网络通过立体图像对，恢复缩放的深度图；
时间图形损失 是用来最小化连续两个单目图像相机运动损失；
损失函数：基于时空密集信息的。
4.1 损失函数
4.1.1 立体图像对的空间图像损失
测度一致性损失 ：左右图投影测度差。
p_l(u_l,v_l)与p_r(u_r,v_r)是对应左图与右图像素。
空间约束u_l=u_r且v_l=v_r +D_p。
D_p为水平距离。B是立体相机的baseline， f是焦距，D_{dep}是对应像素的深度值。
我们可以使用网络估计的深度图来构建D_p图来定义左图与右图的约束，即可通过一个图的空间转换得到另一个图；
测度一致性损失： L_1范式 + SSIM 项
其中I_l'是通过I_r获得的关于I_l的估计。
差异一致性损失 ：考虑差异图（深度的反转），差异图(disparity map)定义：
I_W是原始图像的宽度。定义左与右的差异图为D^l_{dis}和D^r_{dis}。可以使用D_p来
通过D^l_{dis}来生成D^{l'}_{dis}，右边同样。因此，损失可定义为：
位姿一致性损失 ：同时使用左和右图像序列在训练中来预测6自由度。因此，可以惩罚两个预测的不同：
其中\lambda_p是左右位置一致性权重，\lambda_0是左右方向一致性权重，[x'_l,\phi'_l]是来自左图序列的预测位姿。
4.1.2 连续单目图像的时序图像损失
时序损失：两个连续的单目图像的几何限制。对于恢复6自由度至关重要，包括测度一致性和3D几何注册损失。
测度一致性损失 ：两个连续单目图像。p_k(u_k,v_k)是I_k中一个像素，可以由p_k推出p_{k+1}。
其中K是相机内参矩阵，D_{dep}是第k帧的深度，T_{k,k+1}是第k与k+1帧之间的坐标转换矩阵。因此我们可以通过第k+1帧来获取第k帧。因此，两个图像序列的测试一致性损失定义为：
3D几何注册损失 ：通过对齐两个点云来实现。通常使用ICP。假设第k个相机的 一个点P_k(x,y,z)是输入，可以通过转换矩阵T来得到第k+1帧P_k'(x,y,z)。同样的，也可以通过k+1得到k帧。因此损失定义为：
所有损失嘉禾为系统损失。

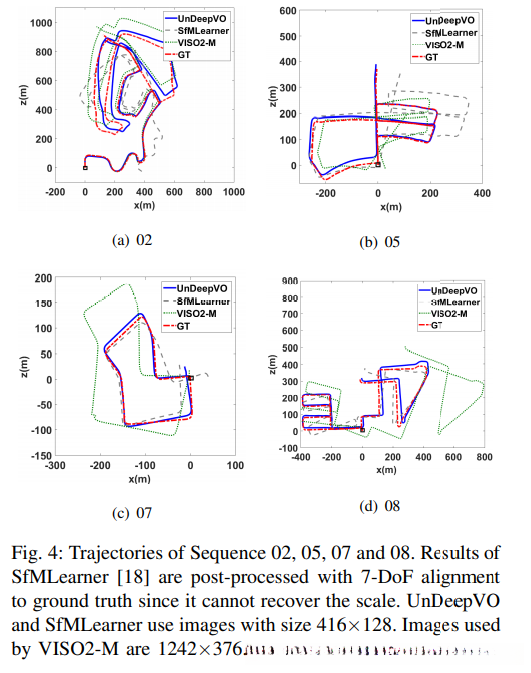

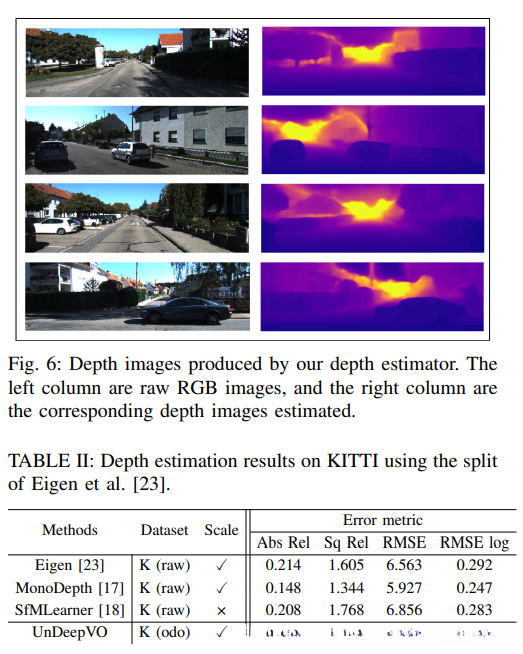

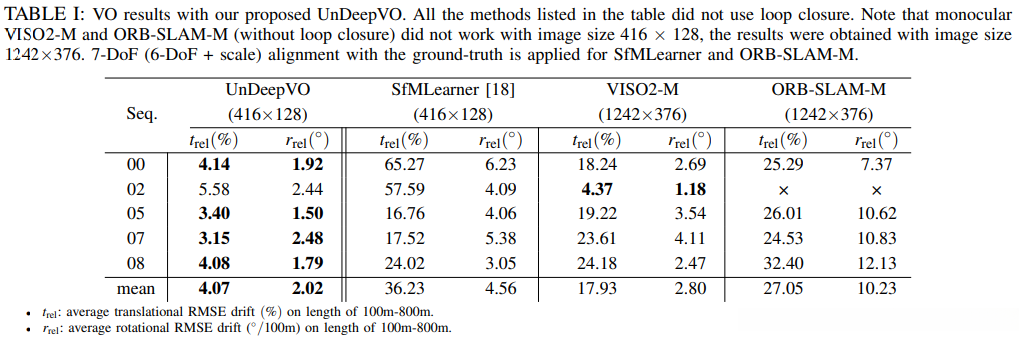

5. 实验结果
数据集：UnDeepVO只需要立体图像进行训练而不需要标记数据集，因此可以使用大量的未标记数据集对其进行训练，以不断提高其性能。
6. 总结与思考
通过类似pre-train的模型，也就是用立体对来训练，然后做单目图像的非监督学习，测试。
一个重要点就是针对空间和时序上的损失设置。
