模电笔记二(第一章第二小节）
发布时间
阅读量：
阅读量
文章目录
-
- 半导体二极管
-
一、二极管的组成
-
二、二极管的伏安特征及电流方程
-
三、二极管的等效电路
-
- 1.折线化
- 2.微变等效电路
-
四、二极管的主要参数
-
五、稳压二极管
-
- 1.伏安特性
- 2.主要参数
半导体二极管
p型半导体，n型半导体，pn结都呈电中性，不带点。
一、二极管的组成
将PN结封装，引出两个电极，就构成了二极管。
P–阳极 N–阴极
点接触型：结面积小，结电容小，结运行的电流小，用于高频回路和小功率整流
面接触型：结面积大，结电容大，电流小，工作频率低,一般仅作为整流管
平面型：扩散法制成。
- 结面积大：大功率整流
- 结面积小：脉冲数字电路中的开关管

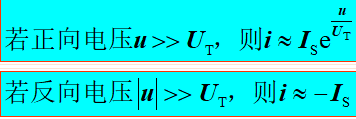

二、二极管的伏安特征及电流方程
i=f(u)
U_T：温度的电压当量
| 材料 | 开启电压 | 导通电压 | 反向饱和电流 |
|---|---|---|---|
| 硅Si | 0.5V | 0.5~0.8V | 1uA以下 |
| 锗Ge | 0.1V | 0.1~0.3V | 几十uA |
一定要有r存在。

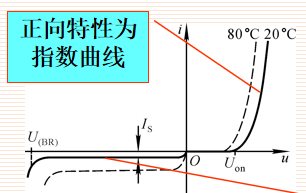

二极管的电流与其端电压的关系称为伏安特性。（稳态）
其伏安特征可以反应：
单向导电性
受温度影响
温度T升高的时候
- 电流不变情况下管压降u降
- 反向饱和电流I_s升，U_{(BR)}降
(正向特性左移，反向特性下移）
三、二极管的等效电路

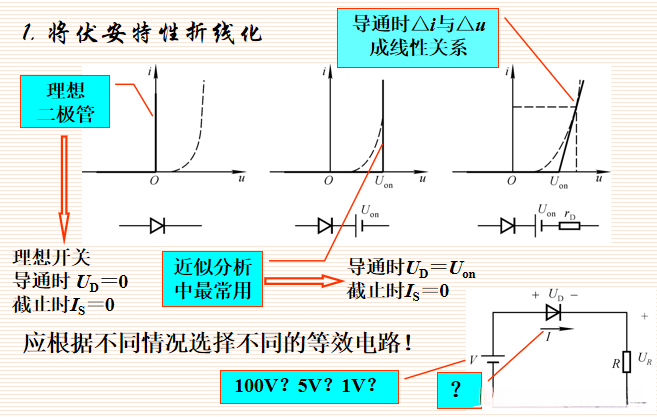

1.折线化
正向导通，反向立即截止。理想二极管。
解析：
若该二极管为硅管，其导通电压0.6-0.8V。(1)V=100V时，100/0.6=166，电源电压高166倍于导通电压，认为可忽略导通电压，二极管具有理想二极管的特性。（记为图一）(2)V=5V, 5/0.6=8.3,……8.3倍……，具有图二特性(3)V=1V, 1/0.6,…………，具有图三特性。 著：P18.和P19的例题。

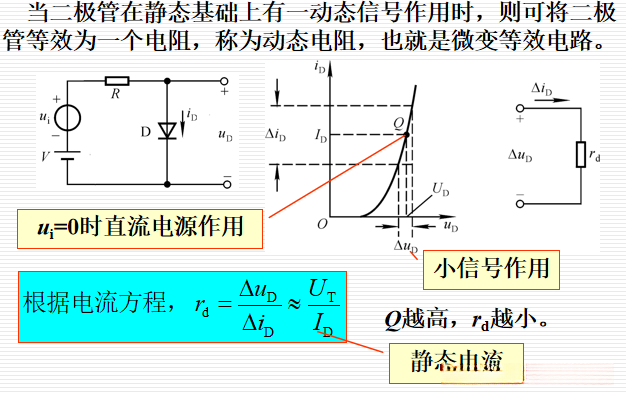

2.微变等效电路

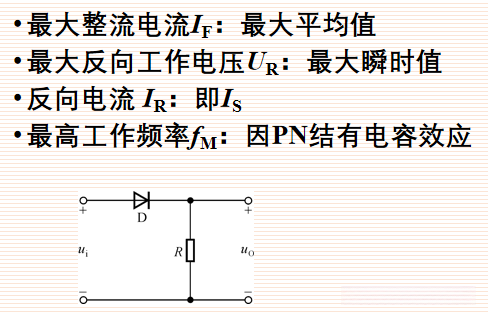

四、二极管的主要参数
最大整流电流：最大正向平均电流
最大反向工作电压：最大瞬时值，超过会击穿，为击穿电压的一半
反向电流：未击穿时的反向电流I_S
最高工作频率
五、稳压二极管

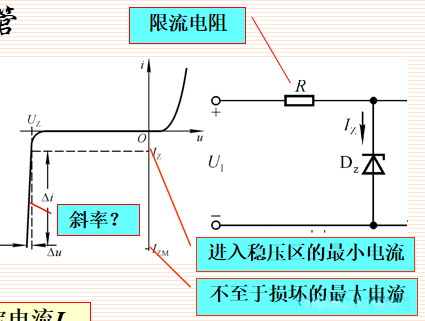

1.伏安特性
稳压管：硅，面接触型
反向击穿时，一定电流范围内，端电压基本不变。
2.主要参数
稳定电压：反向击穿电压U_Z
稳定电流：稳态时的参考电流，电流低于该值稳压效果变坏。I_Z(也常记作I_Zmin)
额定功耗（也称最大功耗）：P_ZM=U_Z*I_ZM(I_ZM或记作I_Zmax)
动态电阻：
