Pregel概述
Pregel是Google提出的用于大规模分布式图计算框架，常用来解决以下问题：
图遍历（BFS）
单源最短路径（SSSP）
PageRank计算
Pregel的计算由一系列迭代组成，称为supersteps。Pregel迭代过程 （实现过程）如下：
每个顶点从上一个superstep接收入站消息
计算顶点新的属性值
在下一个superstep中向相邻的顶点发送消息
当没有剩余消息时，迭代结束
源码参数分析
def pregel[A: ClassTag](
initialMsg: A,
maxIterations: Int = Int.MaxValue,
activeDirection: EdgeDirection = EdgeDirection.Either)(
vprog: (VertexId, VD, A) => VD,
sendMsg: EdgeTriplet[VD, ED] => Iterator[(VertexId, A)],
mergeMsg: (A, A) => A)
: Graph[VD, ED] = {
Pregel(graph, initialMsg, maxIterations, activeDirection)(vprog, sendMsg, mergeMsg)
}

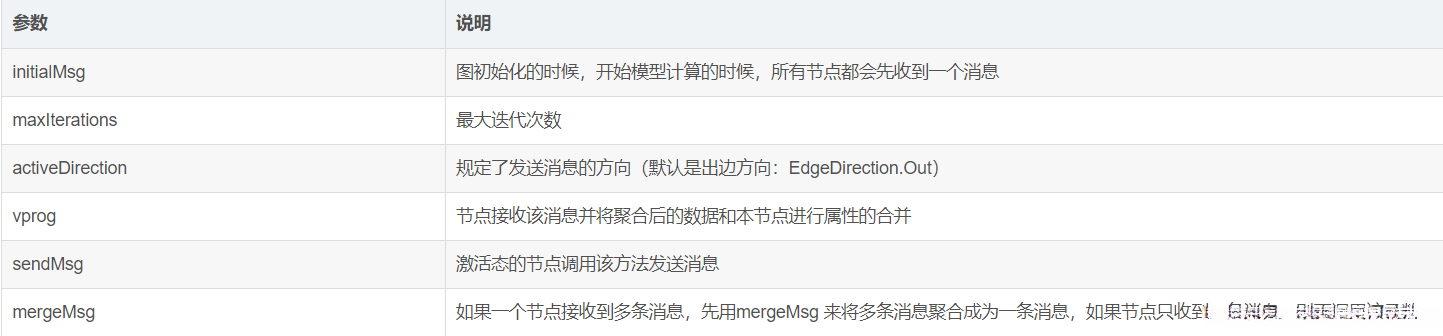

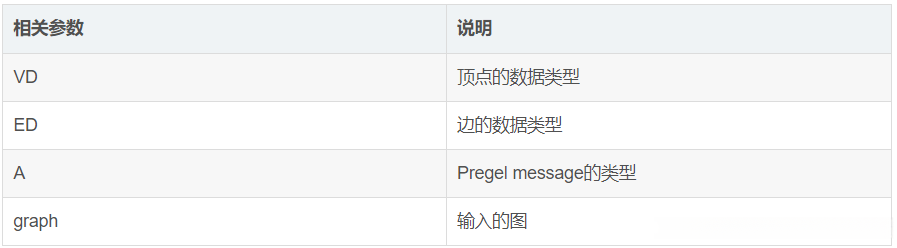

相关参数
参数
注意事项：
在理解案例之前，首先要清楚关于顶点的两点知识：
1、顶点 的状态有两种：
- 钝化态【类似于休眠，不做任何事】
- 激活态【干活】
2、顶点 能够处于激活态需要满足以下任意条件：
- 成功收到消息
- 成功发送了任何一条消息
案例：求最短距离
顶点5到其他各顶点的最短距离
实现代码：
import org.apache.spark.{SparkConf, SparkContext}
import org.apache.spark.graphx._
object PregeDemo {
def main(args: Array[String]): Unit = {
//1、创建SparkContext
val conf = new SparkConf().setMaster("local[*]").setAppName("PregeDemo")
val sc = new SparkContext(conf)
//2、创建顶点
val vertexArray = Array(
(1L, ("Alice", 28)),
(2L, ("Bob", 27)),
(3L, ("Charlie", 65)),
(4L, ("David", 42)),
(5L, ("Ed", 55)),
(6L, ("Fran", 50))
)
val vertexRDD = sc.makeRDD(vertexArray)
//3、创建边，边的属性代表 相邻两个顶点之间的距离
val edgeArray = Array(
Edge(2L, 1L, 7),
Edge(2L, 4L, 2),
Edge(3L, 2L, 4),
Edge(3L, 6L, 3),
Edge(4L, 1L, 1),
Edge(2L, 5L, 2),
Edge(5L, 3L, 8),
Edge(5L, 6L, 3)
)
val edgeRDD = sc.makeRDD(edgeArray)
//4、创建图
val graph = Graph(vertexRDD,edgeRDD)
/* ************************** 使用pregle算法计算，顶点5 到各个顶点的最短距离 ************************** */
//被计算的图中 起始顶点id
val srcVertexId = 5L
val initialGraph = graph.mapVertices {
case (id, (name, age)) => {
if (id == srcVertexId)
0.0
else
Double.PositiveInfinity
}
}
// initialGraph.vertices.collect.foreach(println)
//5、调用pregel
val pregelGraph: Graph[Double, PartitionID] = initialGraph.pregel(
Double.PositiveInfinity,
Int.MaxValue,
EdgeDirection.Out
)(
(vid: VertexId, vd: Double, distMsg: Double) => {
val minDist = math.min(vd, distMsg)
println(s"顶点${vid}，属性${vd}，收到消息${distMsg}，合并后的属性${minDist}")
// println("vprog " + vid + " " + vd + " " + distMsg + " " + minDist)
minDist
},
(edgeTriplet: EdgeTriplet[Double, PartitionID]) => {
if (edgeTriplet.srcAttr + edgeTriplet.attr < edgeTriplet.dstAttr) {
println(s"顶点${edgeTriplet.srcId} 给 顶点${edgeTriplet.dstId} 发送消息 ${edgeTriplet.srcAttr + edgeTriplet.attr}")
// println("sendMsg " + edgeTriplet.srcId + " " + edgeTriplet.srcAttr)
// println("sendMsg " + edgeTriplet.dstId + " " + edgeTriplet.dstAttr)
// println("sendMsg " + edgeTriplet.attr)
Iterator[(VertexId, Double)]((edgeTriplet.dstId, edgeTriplet.srcAttr + edgeTriplet.attr))
} else {
Iterator.empty
}
},
(msg1: Double, msg2: Double) => math.min(msg1, msg2)
)
//6、输出结果
println("输出结果：")
pregelGraph.triplets.collect.foreach(println)
// println(pregelGraph.vertices.collect.mkString("\n"))
//7、关闭SparkContext
sc.stop()
}
}
输出结果：
//------------------------------------------ 各个顶点接受初始消息initialMsg ------------------------------------------
顶点5，属性0.0，收到消息Infinity，合并后的属性0.0
顶点2，属性Infinity，收到消息Infinity，合并后的属性Infinity
顶点3，属性Infinity，收到消息Infinity，合并后的属性Infinity
顶点1，属性Infinity，收到消息Infinity，合并后的属性Infinity
顶点6，属性Infinity，收到消息Infinity，合并后的属性Infinity
顶点4，属性Infinity，收到消息Infinity，合并后的属性Infinity
//------------------------------------------ 第一次迭代 ------------------------------------------
顶点3 给 顶点6 发送消息 Infinity失败
顶点5 给 顶点6 发送消息 3.0成功
顶点2 给 顶点4 发送消息 Infinity失败
顶点4 给 顶点1 发送消息 Infinity失败
顶点5 给 顶点3 发送消息 8.0成功
顶点2 给 顶点1 发送消息 Infinity失败
顶点2 给 顶点5 发送消息 Infinity失败
顶点3 给 顶点2 发送消息 Infinity失败
顶点3，属性Infinity，收到消息8.0，合并后的属性8.0
顶点6，属性Infinity，收到消息3.0，合并后的属性3.0//------------------------------------------ 第二次迭代 ------------------------------------------
顶点3 给 顶点2 发送消息 12.0成功
顶点3 给 顶点6 发送消息 11.0失败
顶点2，属性Infinity，收到消息12.0，合并后的属性12.0//------------------------------------------ 第三次迭代 ------------------------------------------
顶点2 给 顶点1 发送消息 19.0成功
顶点2 给 顶点4 发送消息 14.0成功
顶点2 给 顶点5 发送消息 14.0失败
顶点4，属性Infinity，收到消息14.0，合并后的属性14.0
顶点1，属性Infinity，收到消息19.0，合并后的属性19.0//------------------------------------------ 第四次迭代 ------------------------------------------
顶点4 给 顶点1 发送消息 15.0成功
顶点1，属性19.0，收到消息15.0，合并后的属性15.0//------------------------------------------ 第五次迭代不用发送消息 ------------------------------------------
pregel 最短路径过程分析：
调用pregel方法之前，先把图的各个顶点的属性初始化为如下图所示：顶点5到自己的距离为0，所以设为0，其他顶点都设为 正无穷大Double.PositiveInfinity。

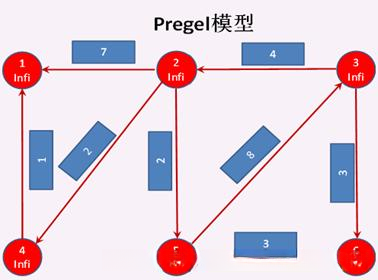

1. 当调用pregel方法开始：
首先，所有顶点都将接收到一条初始消息initialMsg，使所有顶点都处于激活态（红色标识的节点）。
2. 第一次迭代开始：
所有顶点以EdgeDirection.Out的边方向调用sendMsg方法发送消息给目标顶点，如果 源顶点的属性+边的属性<目标顶点的属性，则发送消息。否则不发送。发送成功的只有两条边：
5—>3(0+8<Double.Infinity , 成功),
5—>6(0+3<Double.Infinity , 成功)
3—>2(Double.Infinity+4>Double.Infinity , 失败)
3—>6(Double.Infinity+3>Double.Infinity , 失败)
2—>1(Double.Infinity+7>Double.Infinity , 失败)
2—>4(Double.Infinity+2>Double.Infinity , 失败)
2—>5(Double.Infinity+2>Double.Infinity , 失败)
4—>1(Double.Infinity+1>Double.Infinity , 失败)。
sendMsg方法执行完成之后，根据顶点处于激活态的条件，顶点5 成功地分别给顶点3 和 顶点6 发送了消息，顶点3 和 顶点6 也成功地接受到了消息。所以 此时只有5，3，6 三个顶点处于激活态，其他顶点全部钝化。然后收到消息的顶点3和顶点6都调用vprog方法，将收到的消息 与 自身的属性合并。如下图所示。到此第一次迭代结束。
3. 第二次迭代开始：
顶点3 给 顶点6 发送消息失败，顶点3 给 顶点2 发送消息成功，此时 顶点3 成功发送消息，顶点2 成功接收消息，所以顶点2 和 顶点3 都成为激活状态，其他顶点都成为钝化状态。然后顶点2 调用vprog方法，将收到的消息 与 自身的属性合并。 下图所示至此第二次迭代结束。
3. 第二次迭代开始：
顶点3 给 顶点6 发送消息失败，顶点3 给 顶点2 发送消息成功，此时 顶点3 成功发送消息，顶点2 成功接收消息，所以顶点2 和 顶点3 都成为激活状态，其他顶点都成为钝化状态。然后顶点2 调用vprog方法，将收到的消息 与 自身的属性合并。 下图所示至此第二次迭代结束。
第四次迭代开始：
顶点2 分别发送消息给 顶点1失败 和 顶点4失败。顶点4 给 顶点1发送消息成功，顶点1 和 顶点4 进入激活状态，其他顶点进入钝化状态。顶点1 调用vprog方法，将收到的消息 与 自身的属性合并 。见图5
第五次迭代开始：
顶点4 再给 顶点1发送消息失败，顶点4 和 顶点1 进入钝化状态，此时全图都进入钝化状态。至此结束，见图6.
