1.什么是vlan-mapping？
VLAN Mapping也叫做VLAN translation，可以实现在用户VLAN ID（私有VLAN）和运营商VLAN ID（业务VLAN，也被叫做公有VLAN）之间相互转换的一个功能。
例子：
比如 当在交换机端口上配置了VLAN 100和VLAN10的映射后，端口在向外发送VLAN100的帧时，将帧中的VLAN Tag替换成VLAN10的VLAN Tag；在接收VLAN 10 的帧时，将帧中的VLAN Tag替换成VLAN100的VLAN Tag，这样VLAN100和VLAN10就实现了互相通信。
1.2 vlan-mapping中所运用到的技术
端口隔离：
端口隔离是交换机端口之间的一种访问安全控制机制。
实现不同端口接入的PC之间不能互访（PC属于相同的VLAN），而所有的PC都能够通过上行的交换机访问网络。 可以配置VLAN内的用户间的相互隔离或者互通。
命令行：
配置隔离组
port-isolate mode all-----全局使能隔离模式
interface GigabitEthernet0/0/1 //在端口下配置相应的VLAN
port link-type access
port default vlan 3
port-isolate enable group 1-----属于相同组不能互通，未被隔离和隔离的端口可以互通，不同组可以互通
配置观察端口
observe-port interface Ethernet0/0/1 //配置为被观察的端口
interface Ethernet0/0/2
mirror to observe-port inbound //将被观察端口的入方向的操作作为镜像输出到该端口
interface Ethernet0/0/3
mirror to observe-port outbound //将被观察端口的出方向的操作作为镜像输出到该端口
配置ACL来匹配镜像观察端口
observe-port interface Ethernet0/0/1
acl number 2000 //一个ACL的固定模式
rule 5 permit source 192.168,3,10 0 //允许IP地址为192.168.3.10 的IP地址通过，IP地址后的配置为反掩码
traffic classifier c1 operator or if-match acl 2000 //配置流类型为c1或者匹配acl 2000的规则
traffic behavior b1 mirror to observe-port //配置行为类型为b1，并且作为被观察端口的镜像
traffic policy d1 classifier c1 behavior b1 //配置策略类型为d1，并且绑定流行为c1和行为类型b1
配置观察端口
interface Ethernet1/0/1
traffic-policy d1 inbound //将该端口配置为Ethernet0/0/1端口的观察端口，并且配置的策略为d1
2.eNSP实验
2.1 vlan一层转换实验

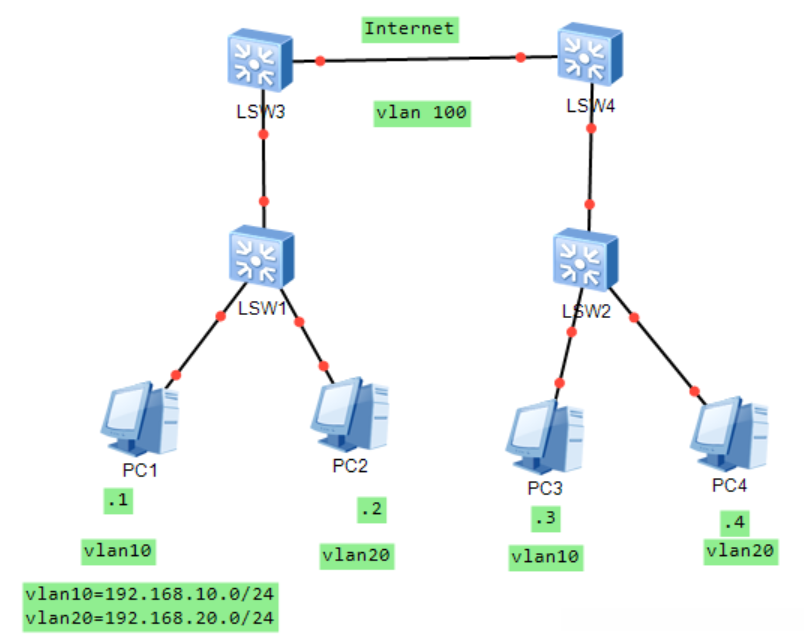

拓扑图：下面各交换机端口参照下一个拓扑图
实验目的：PC1与PC3处于vlan10，PC2与PC4处于vlan20，终端通过Internet来进行通信，Internet内部有自己的内部VLAN进行通信，本实验就是实现进入Internet之前实现vlan转换。 vlan内部可以通信，同一vlan内的终端可以共享同一网段

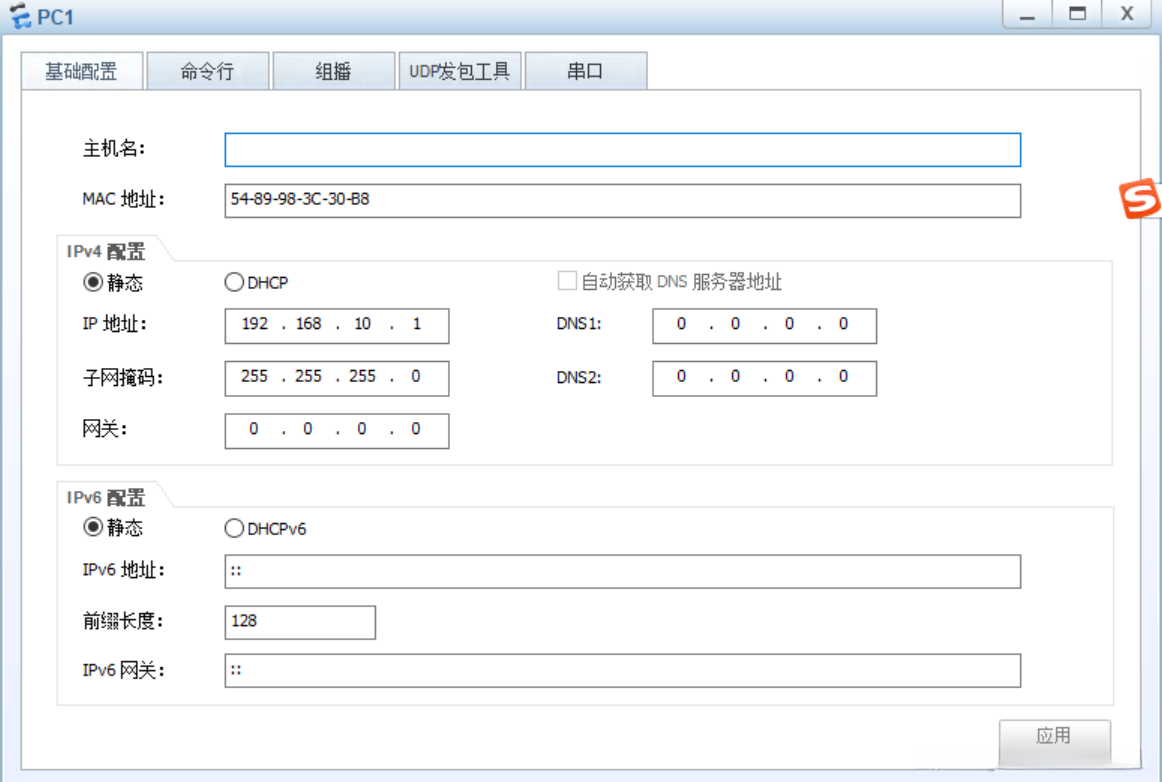

PC1配置

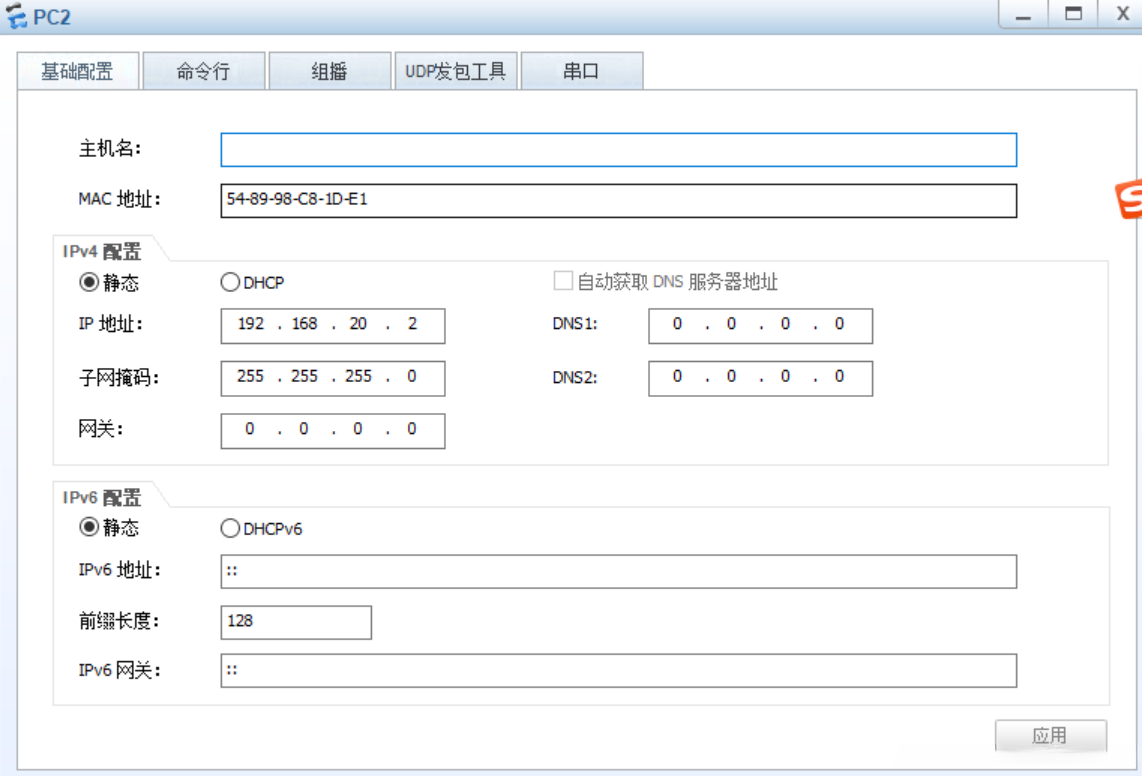

PC2配置

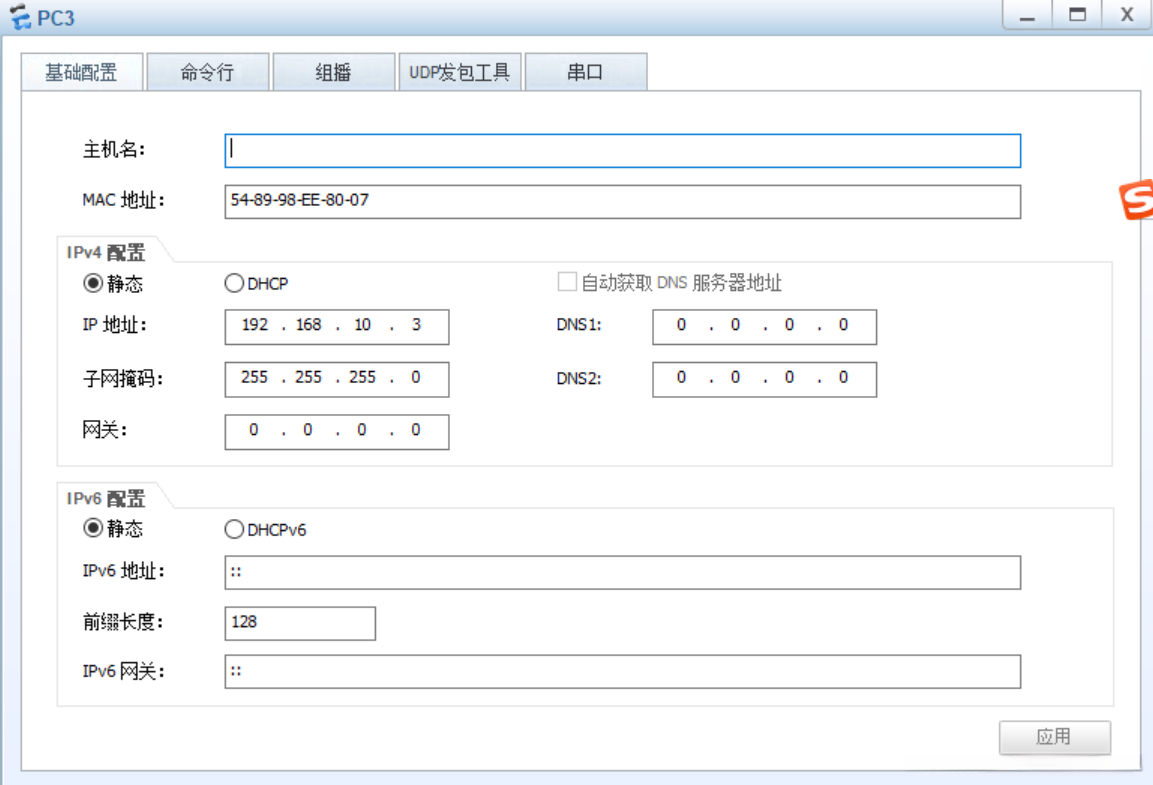

PC3配置

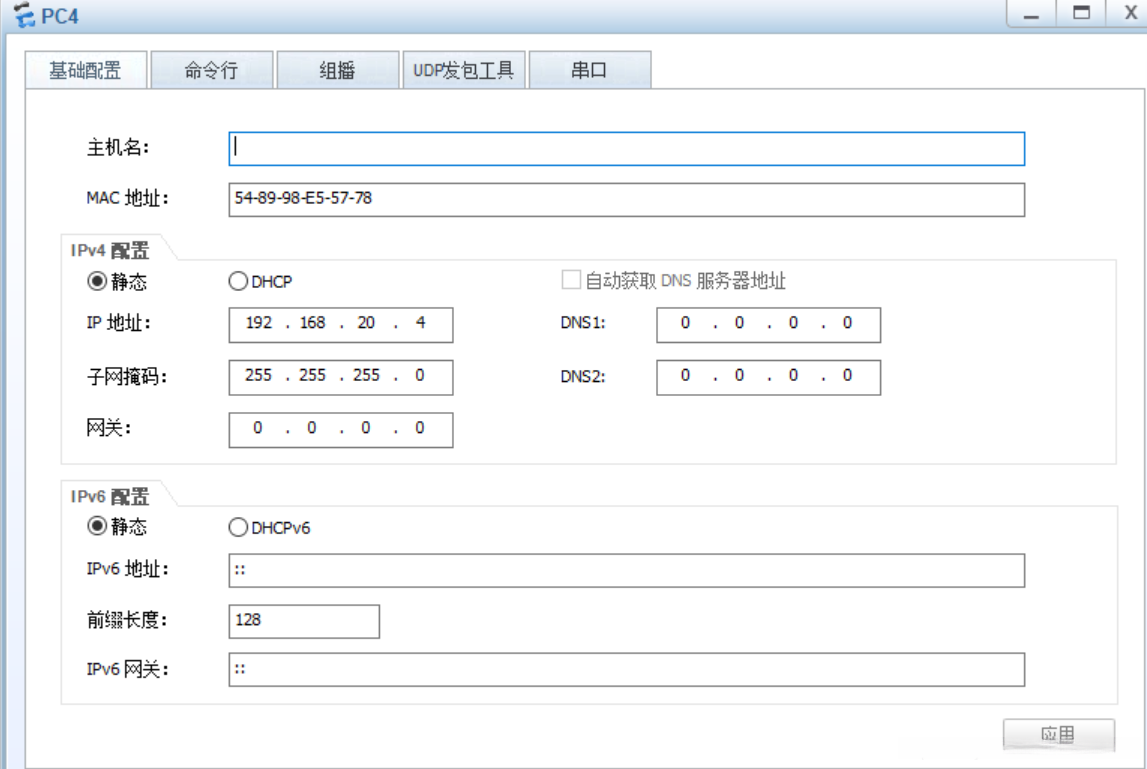

PC4配置
SW1配置
sysname SW1
vlan batch 10 20
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
interface GigabitEthernet0/0/3
port link-type access
port default vlan 20
SW2配置
sysname SW2
vlan batch 10 20
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
SW3配置
sysname SW3
vlan batch 100
vlan batch 200
interface GigabitEthernet0/0/1
qinq vlan-translation enable
port link-type trunk
port trunk allow-pass vlan 100
port trunk allow-pass vlan 200
port vlan-mapping vlan 10 map-vlan 100
port vlan-mapping vlan 20 map-vlan 200
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 100
port trunk allow-pass vlan 200
SW4配置
sysname SW4
vlan batch 100
vlan batch 200
interface GigabitEthernet0/0/1
qinq vlan-translation enable
port link-type trunk
port trunk allow-pass vlan 100
port trunk allow-pass vlan 200
port vlan-mapping vlan 10 map-vlan 100
port vlan-mapping vlan 20 map-vlan 200
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 100
port trunk allow-pass vlan 200

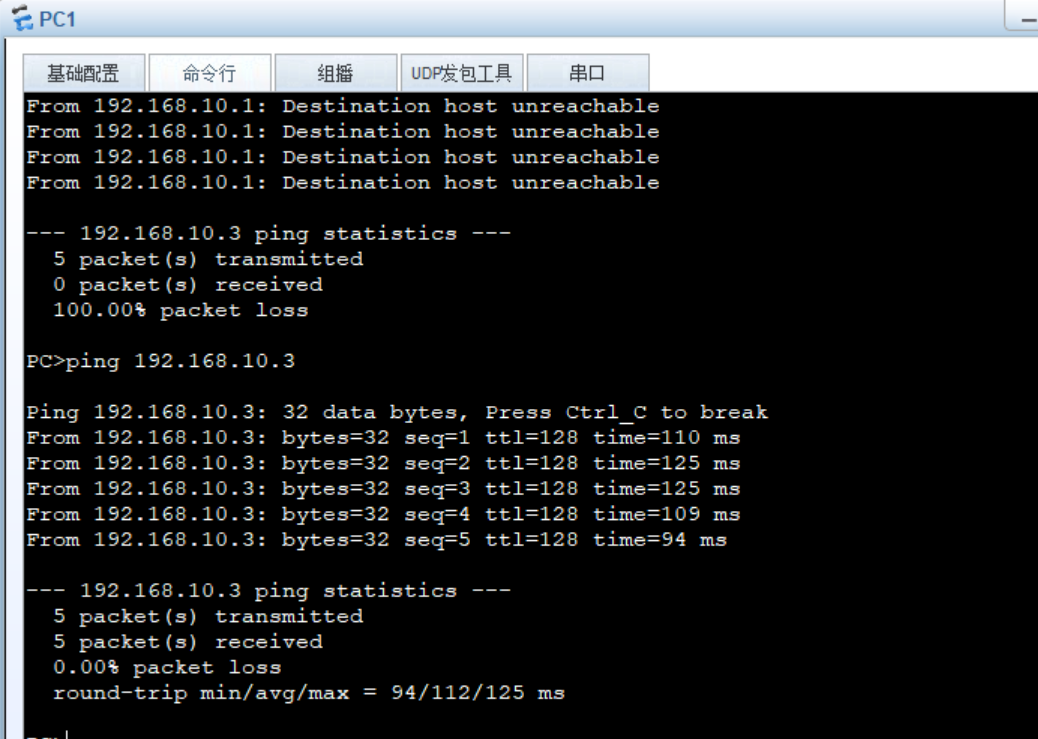

效果图：
port-isolate的模式：三层
ALL：在同一个组中的端口之间不能进行2、3层互通
L2：在同一个组中的端口之间不能进行2层互通，但是可以进行3层互通
注：在同一个隔离组中的端口之间不能互通，但是可以和其它组的端口或者没加组的端口间互通
2.2 隔离组实验

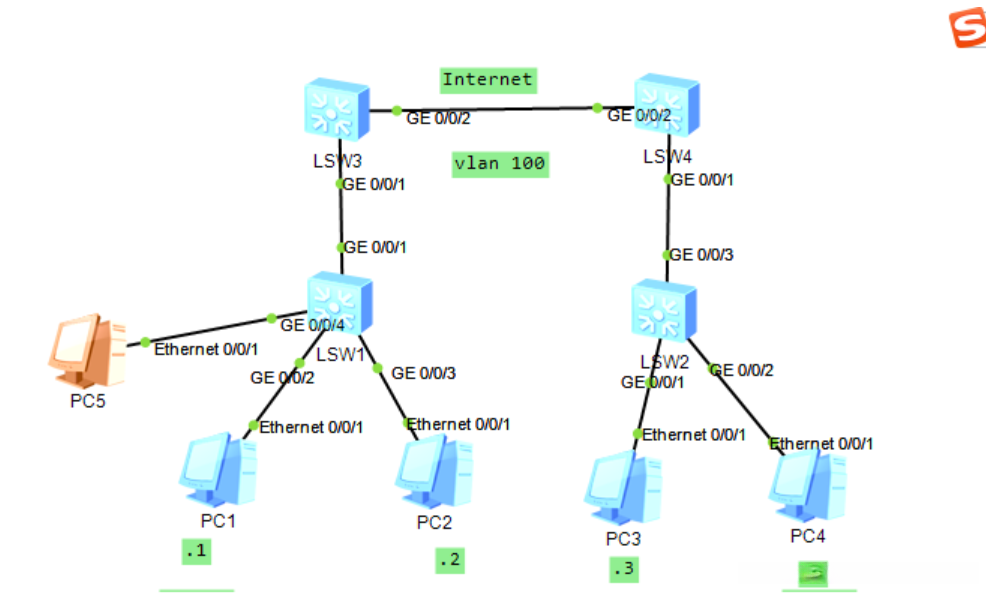

拓扑图：
实验目的：PC1与PC5处于同一个VLAN，同一个隔离组，但是相互不能通信
port-isolate mode l2
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
port-isolate enable group 1
interface GigabitEthernet0/0/4
port link-type access
port default vlan 10
port-isolate enable group 1
3.镜像技术的应用
3.1 镜像技术的由来
在网络维护的过程中会遇到需要对报文进行获取和分析的情况，比如怀疑有攻击报文，此时需要在不影响报文转发的情况下，对报文进行获取和分析。
镜像技术可以在不影响报文正常处理流程的情况下，将镜像端口的报文复制一份到观察端口，用户利用数据监控设备来分析复制到观察端口的报文，进行网络监控和故障排除。

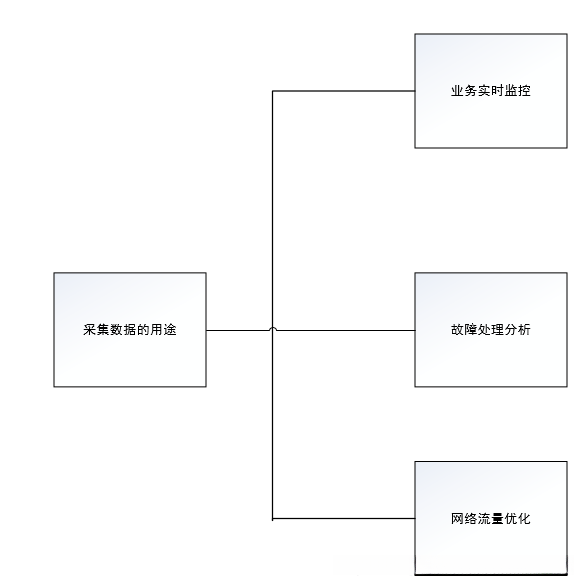

镜像技术是为了进行数据采集，从而分析数据来达到科学合理的管控网络中的内容的效果。
3.2 镜像概述
镜像定义：将镜像端口（源端口）的报文复制一份到观察端口（目的端口）
镜像作用 ：获取完整报文用于分析网络状况
镜像优点：①不影响原有网络，快捷方便 ②采集的是实时数据流，真实可靠
3.3 eNSP镜像配置实验
3.3.1 简单的镜像配置实验

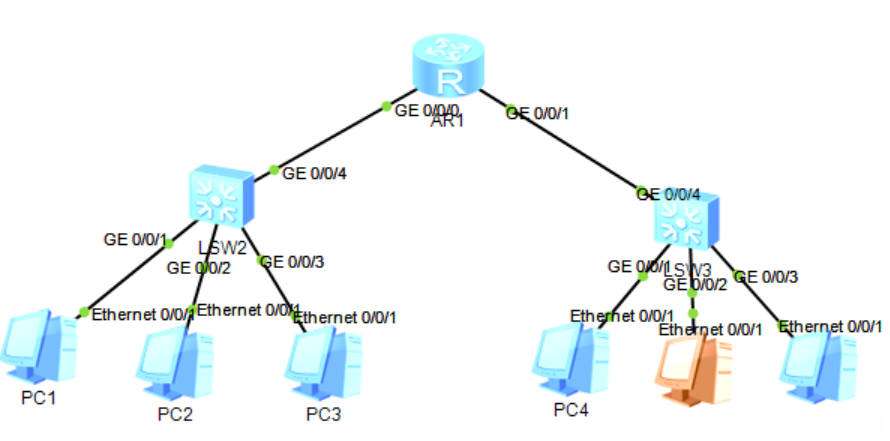

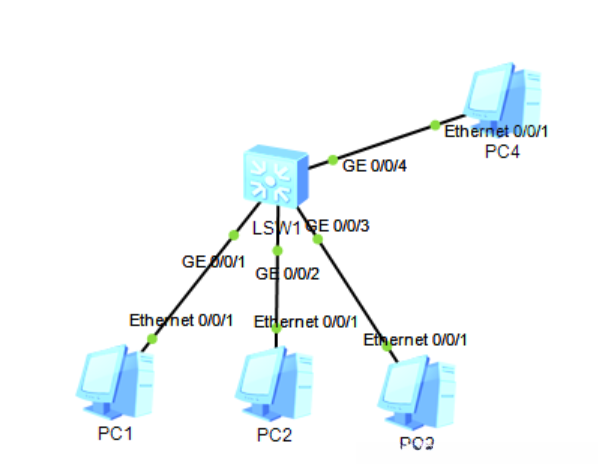

拓扑图：
实验目的：配置一个镜像端口和多个观察端口，利用观察端口来监视镜像端口的流量数据
实验一：配置一对一，即一个镜像端口对一个观察端口
第一步：配置观察端口
observe-port 1 interface GigabitEthernet0/0/1
第二步：配置镜像端口
interface GigabitEthernet0/0/4
port-mirroring to observe-port 1 inbound
第三步：验证配置结果
[SWITCH]dis observe-port
----------------------------------------------------------------------
Index : 1
Interface: GigabitEthernet0/0/1
Used : 1
----------------------------------------------------------------------
实验二：配置多对一，即多个镜像端口对一个观察端口
第一步：配置观察端口
observe-port 1 interface GigabitEthernet0/0/1
第二步：配置镜像端口
interface GigabitEthernet0/0/4
port-mirroring to observe-port 1 inbound
interface GigabitEthernet0/0/3
port-mirroring to observe-port 1 inbound
return
3.3.2 配置远程观察端口实验

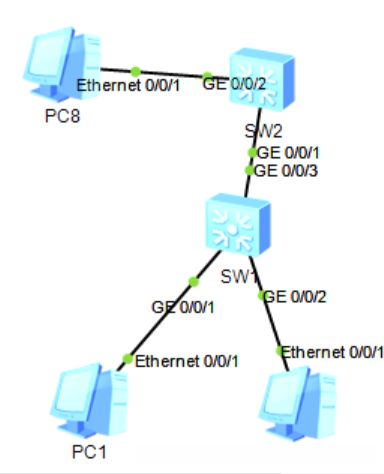

拓扑图：
实验目的：SW1的g/0/0/1口为镜像口，g/0/0/3为观察口，将观察口接收到的报文转发给远程在vlan10 的终端，即PC8
SW1配置：
observe-port 1 interface GigabitEthernet0/0/3 vlan 10 //配置观察端口接收到的镜像报文像vlan10转发，不需要在观察端口下进行接口加入vlan的操作
interface GigabitEthernet0/0/1
port-mirroring to observe-port 1 inbound //配置该镜像端口发送该端口入方向的报文复制一份到观察端口
SW2配置
vlan batch 10 //创建vlan10
interface GigabitEthernet0/0/1 //将接口接入vlan10
port link-type access
port default vlan 10
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
3.3.3 配置基于MQC的本地镜像

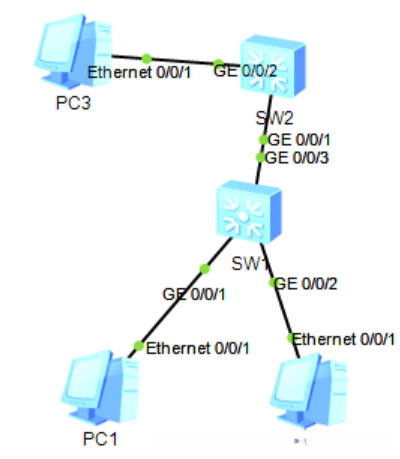

拓扑图：
SW1配置
observe-port 1 interface GigabitEthernet0/0/3
acl number 3000
rule 5 permit tcp source 192.168.1.0 0.0.0.255 destination-port eq www
acl number 3001
rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255
traffic classifier b1 operator or
if-match acl 3000
if-match acl 3001
traffic behavior c1
mirroring to observe-port 1
traffic policy p1
classifier b1 behavior c1
interface GigabitEthernet0/0/1
traffic-policy p1 inbound
port-mirroring to observe-port 1 inbound
3.3.4配置基于acl的本地镜像流
4.端口安全
在对接入用户的安全性要求较高的网络中，可以配置端口安全功能，将接口学习到的MAC地址转换我诶安全MAC地址，接口学习的最大MAC数量达到上限后不再学习新的MAC地址，只允许学习到MAC地址的设备通信，这样可以阻止其他非信任用户通过本接口和交换机通信，提高设备与网络的安全性。
4.1端口安全类型：
端口安全（Port Security）通过将接口学习到的动态MAC地址转换为安全MAC地址（包括安全动态MAC、安全静态MAC和Sticky MAC ）阻止非法用户通过本接口和交换机通信，从而增强设备的安全性。
| 类型 | 定义 | 特点 |
|---|---|---|
| 安全动态MAC地址 | 使能端口安全而未能使Sticky MAC功能时转换的MAC地址 | 设备重启后表项会丢失，需要重新学习。缺省情况下不会被老化，只有在配置安全MAC的老化时间后才可以被老化 |
| 安全静态MAC地址 | 使能端口安全时手工配置的静态MAC地址 | 不会被老化，手动保存配置后重启设备不会丢失 |
| Sticky MAC地址 | 使能端口安全后又同时使能Sticky MAC功能后转换得到的MAC地址 | 不会被老化，手动保存配置后重启设备不会丢失 |
端口安全：
说明：接口使能端口安全功能时，接口上之前学习到的动态MAC地址表项将被删除，之后学习到的MAC地址将变为安全动态MAC地址。
接口使能Sticky MAC功能时，接口上的安全动态MAC地址表项将转化为Sticky MAC地址，之后学习到的MAC地址也变为Sticky MAC地址
接口去使能端口安全功能时，接口上的安全动态MAC地址将被删除，重新学习动态MAC地址
接口去使能Sticky MAC功能时，接口上的Sticky MAC地址会转换为安全动态MAC地址
端口安全限制动作
超过安全MAC地址限制数后的动作
| 动作 | 实现说明 |
|---|---|
| Restrict （限制） | 丢弃源MAC地址不存在的报文并上。推荐使用restrict动作报告警 |
| Protect （保护 ） | 只丢弃源MAC地址不存在的报文，不上报告警 |
| shutdown(关闭) | 接口状态被置为error-down,并上报告警。默认情况下，接口关闭后不会自动恢复，只能由网络管理人员在接口视图下使用restart命令重启接口进行恢复 |
接口上安全MAC地址数达到限制后，如果收到源MAC地址不存在的报文，端口安全则认为有非法用户攻击，就会根据配置的动作对接口做保护处理。缺省情况下，保护动作是restrict。
4.2端口安全配置实现实验
网络端口安全，比如封闭的园区网络要求保障接入用户的安全性。财务部人员流动性较低，可以使用端口安全技术静态的绑定接入用户的MAC与VLAN信息；市场部的人员流动性较高，使用端口安全技术的动态MAC地址学习保证接入用户的合法性。
[SW2-GigabitEthernet0/0/1]dis this
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
port-security enable //开启端口安全
port-security protect-action shutdown //配置违规后的动作为shutdown
port-security max-mac-num 5 //接口下可以学习的MAC地址数量为5条

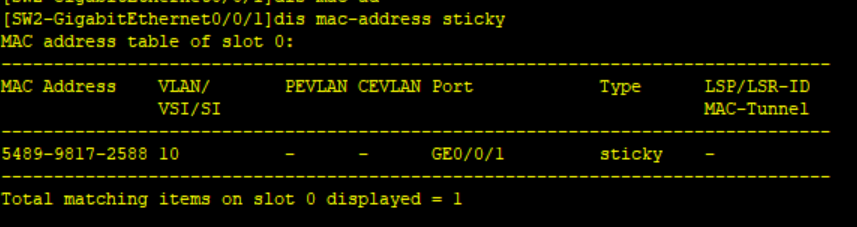

port-security mac-address sticky //MAC地址学习的方式为粘贴
return
[SW2-GigabitEthernet0/0/1]port-security aging-time 15 type ?
absolute Absolute time //绝对时间，MAC地址绑定时间到期后会被清除
inactivity Inactivity time //不活动时间，绑定的MAC地址在规定时间内没有发送数据帧，绑定关系会被清除
