今天给大侠聊一聊FPGA设计中有符号数以及无符号数，话不多说，上货。
在本设计中，默认使用的算术运算符均为无符号数类型。当需要实现带符号的数值运算时（即完成有符号数计算），可以通过将算术逻辑单元扩展为带符号运算模块来实现。在乘法操作方面（即进行数值相乘），无论是无符号还是带符号情况均适用），其中对于乘法操作而言（即乘法操作方面），其具体实现方法包括：对于加减操作可以通过引入补码的方式将其转化为无符号加减操作来解决；而对于乘法操作而言（即如何进行有符号乘法），则可以通过配置输出数据类型为 signed 即可完成。

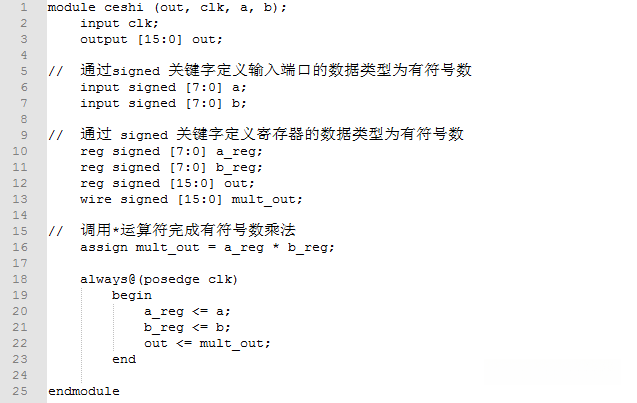

通过“*”运算符完成有符号数的乘法运算。

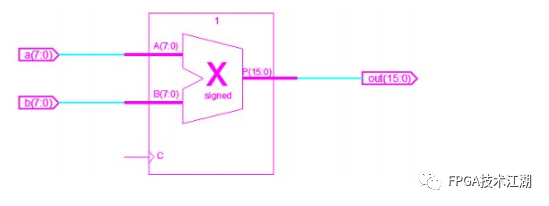

在ISE环境下运行该程序的整体表现可以通过下图进行展示。通过查看该RTL逻辑功能图可以看出，在RTL架构示意图中标注为'signed'的部分对应的是带符号数的乘法器。
其中，在RTL逻辑功能图中发现该乘法器被明确标记为'signed'状态，并且这一特性表明所有参与运算的数值都带有正负号。

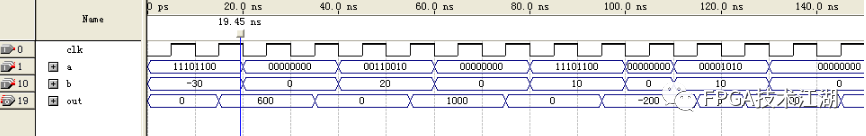

仿真结果图

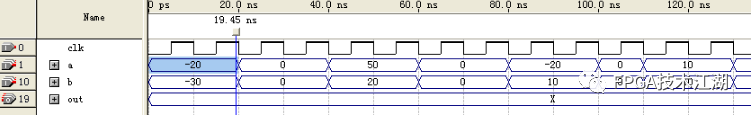

二进制显示的结果
