Vlan Mapping实验配置

Vlan Mapping实验

作用： VLAN ID替换
要求：

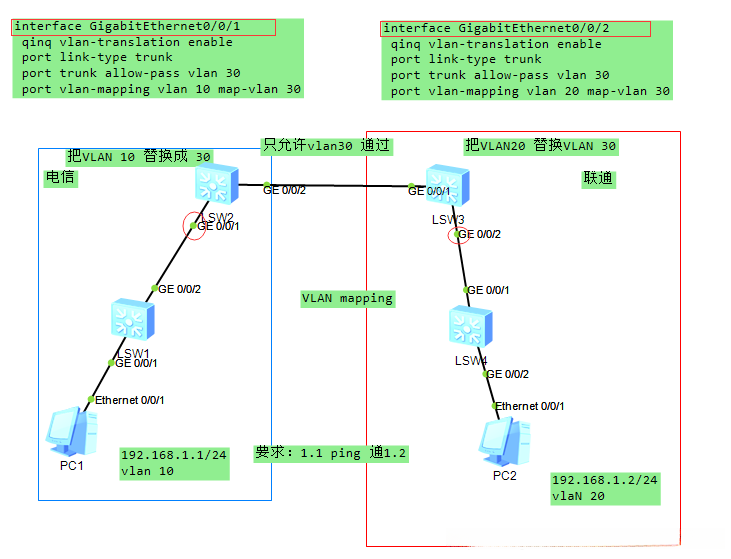

目前主要采用电信及联通运营商作为网络基础架构。分别隶属于VLAN 10和VLAN 20的PC设备之间需实现通信连接（IP地址：192.168.1.0/24）。此外，在该网络架构中仅允许VLAN 30进行通信功能配置。

实验

[SW2]
interface GigabitEthernet0/0/1
qinq vlan-translation enable //开启vlan mapping 功能
port link-type trunk
port trunk allow-pass vlan 30
port vlan-mapping vlan 10 map-vlan 30 //在vlan mapping 中将vlan 10 转换 vlan 30
[SW3]
interface GigabitEthernet0/0/2
qinq vlan-translation enable //开启vlan mapping 功能
port link-type trunk
port link-type trunk
port trunk allow-pass vlan 30
port vlan-mapping vlan 20 map-vlan 30 //在vlan mapping 中将vlan 20 转换 vlan 30

---

配置PC端口和主设备的IP地址设置
在交换机SW₁上创建VLAN₁₀
在VLAN₉₉₉₉中启用Gigabit接口的组播广播
对于Gigabit以太网接口₁号：执行Aging算法并设置延迟值为₁₀秒
对于Gigabit以太网接口₂号：启用静态路由表并设置延迟值为₁₀秒
在Gigabit以太网接口₂号中启用静态路由表，并将延迟值设定为₁₀秒

撤销终端监控操作
在华为设备上执行系统版本号为 SW4 的操作
在 SW4状态下创建VLAN组号为20
退出该VLAN组配置模式
启用以太网接口G口，并将其地址设置为默认值（IP:172.16.1.3）和子接口掩码（子接口:172.16.1.5）
在 Gigabit Ethernet 接口中配置以太网广播域广播地址到本地机网络段的广播地址
将广播域广播地址设置为静态值D（注意：D可能代表不同的参数位置）并指定其数值值V=20（注意：此处可能需要进一步明确D的具体含义）
在 Gigabit Ethernet 接口中启用以太网端到端寻址属性，并将端到端寻址静态赋值设置为T=默认值A并指定其数值值A=9
在 Gigabit Ethernet 接口中启用以太网端到端寻址属性，并将端到端寻址静态赋值设置为T=扩展属性并指定其数值值A=9

撤销终端监控
Huawei 系统软件版本号为 SW-Ver_9.5.8
生成VLAN组编号为1至3
在 Gigabit Ethernet 端口处发现未知的主机配置项错误
在 Gigabit Ethernet 端口处配置该端口以允许最大带宽为3.846 Gbps 的数据传输
启用默认接口号码为G 的端口
在 Gigabit Ethernet 端口处发现未知的主机配置项错误
在 Gigabit Ethernet 端口处配置该端口以允许最大带宽为3.846 Gbps 的数据传输

[SW2-GigabitEthernet0/0/2]INT G0/0/1
[SW2-GigabitEthernet0/0/1]qinq vlan-translation enable //开启vlan mapping 功能
[SW2-GigabitEthernet0/0/1]PO
[SW2-GigabitEthernet0/0/1]port V
[SW2-GigabitEthernet0/0/1]port vlan-mapping vlan 10 map-vlan 30 //在vlan mapping中将vlan 10 转换vlan 30

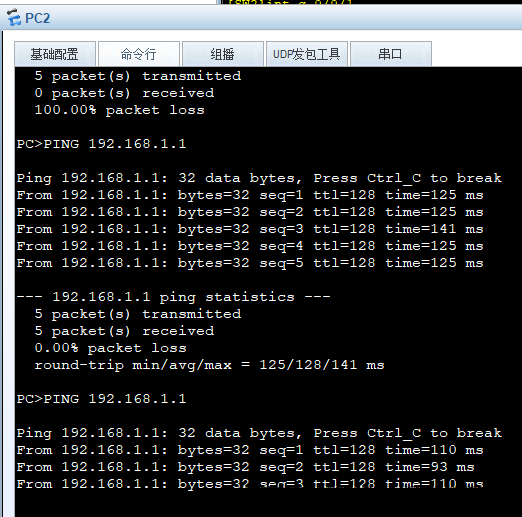

UNDO terminal monitor
Info: Current terminal monitor is off.
SY
system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]SYS SW3
[SW3]VLAN BA
[SW3]VLAN batch 20 30
Info: This operation may take a few seconds. Please wait for a moment…done.
[SW3]INT G 0/0/1
[SW3-GigabitEthernet0/0/1]P L T
[SW3-GigabitEthernet0/0/1]P T A V 30
[SW3-GigabitEthernet0/0/1]INT G 0/0/2
[SW3-GigabitEthernet0/0/2]P L T
[SW3-GigabitEthernet0/0/2]P T A V 30
[SW3-GigabitEthernet0/0/2]INT G 0/0/1
[SW3-GigabitEthernet0/0/2]qinq vlan-translation enable
[SW3-GigabitEthernet0/0/2]port vlan-mapping vlan 20 map-vlan 30
