2、PVID（本征VLAN）实验配置步骤
发布时间
阅读量：
阅读量

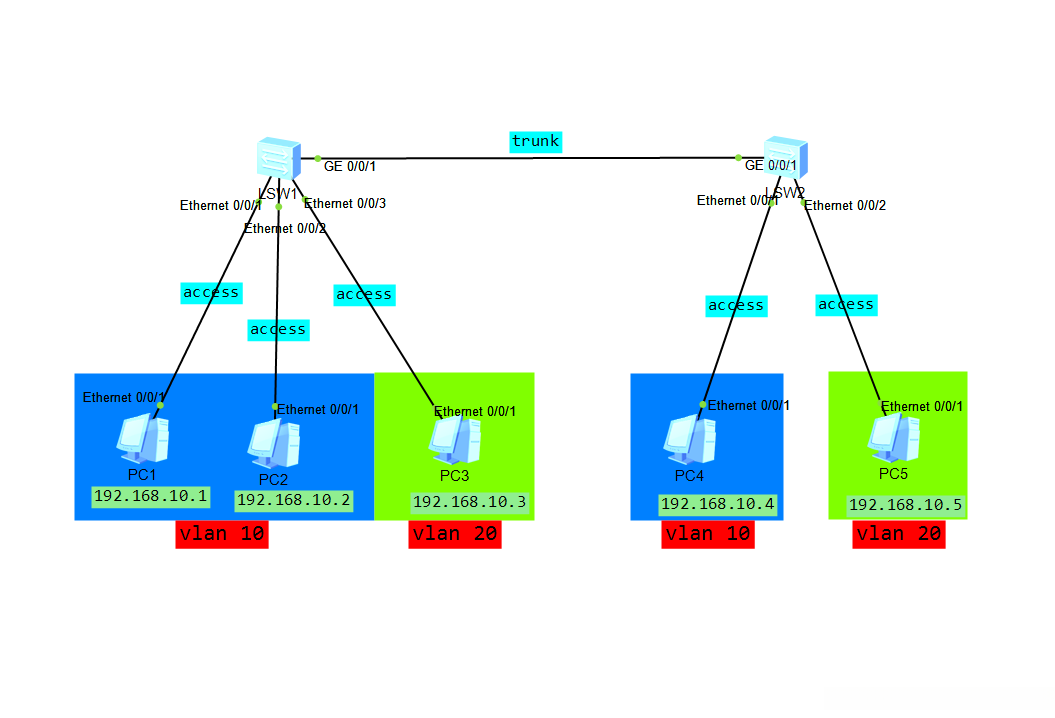

实验拓扑图：
实验配置思路：
- 将VLAN10配置为本征VLAN
- 本征VLAN通过Trunk接口时不打tag标记
实验摘要重点命令：
[SW1]int g0/0/1 //进入接口
[SW1-GigabitEthernet0/0/1]port trunk pvid vlan 10 //将VLAN10设置为本征VLAN
[SW1-GigabitEthernet0/0/1]quit //退出
[SW1]实验详细配置步骤：
配置PVID
SW1——配置PVID
[SW1]int g0/0/1 //进入接口
[SW1-GigabitEthernet0/0/1]port trunk pvid vlan 10 //将VLAN10设置为本征VLAN
[SW1-GigabitEthernet0/0/1]quit //退出
[SW1]SW2——配置PVID
[SW2]int g0/0/1 //进入接口
[SW2-GigabitEthernet0/0/1]port trunk pvid vlan 10 //将VLAN10设置为本征VLAN
[SW2-GigabitEthernet0/0/1]quit //退出
[SW2]SW1——查看接口VLAN信息
[SW1]dis port vlan
Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
Ethernet0/0/1 access 10 -
Ethernet0/0/2 access 10 -
Ethernet0/0/3 access 20 -
Ethernet0/0/4 hybrid 1 -
Ethernet0/0/5 hybrid 1 -
Ethernet0/0/6 hybrid 1 -
Ethernet0/0/7 hybrid 1 -
Ethernet0/0/8 hybrid 1 -
Ethernet0/0/9 hybrid 1 -
Ethernet0/0/10 hybrid 1 -
Ethernet0/0/11 hybrid 1 -
Ethernet0/0/12 hybrid 1 -
Ethernet0/0/13 hybrid 1 -
Ethernet0/0/14 hybrid 1 -
Ethernet0/0/15 hybrid 1 -
Ethernet0/0/16 hybrid 1 -
Ethernet0/0/17 hybrid 1 -
Ethernet0/0/18 hybrid 1 -
Ethernet0/0/19 hybrid 1 -
Ethernet0/0/20 hybrid 1 -
Ethernet0/0/21 hybrid 1 -
Ethernet0/0/22 hybrid 1 -
GigabitEthernet0/0/1 trunk 10 1-4094 //PVID为10，代表VLAN10
GigabitEthernet0/0/2 hybrid 1 -
