OpenX系列标准介绍（2）：OpenDRIVE实例分析
|作者版权所有，未经许可谢绝转载，转载请联系adsimtest@163.com。
“ 本系列尝试对ASAM OpenX系列标准进行介绍。这是第二篇：通过分析ASAM组织提供的一个OpenDRIVE地图实例，来进一步介绍OpenDRIVE格式。”
1 概览
本文使用的实例名称为UC_Simple-X-Junction-TrafficLights，可在ASAM官网https://www.asam.net/standards获取。OpenDRIVE查看工具odrViewer可到http://www.opendrive.org/download.html获取。以上两项都可关注公众号adsimtest，并回复“OpenDRIVE实例”来获取。

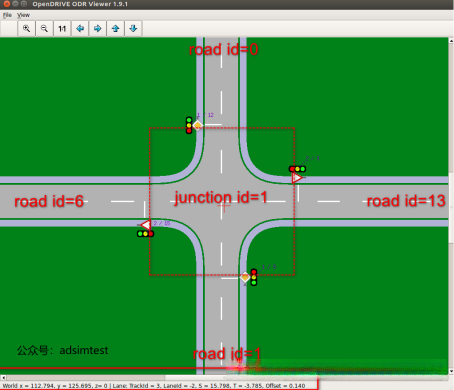

通过odrViewer打开实例，可以看到为一个十字路口，由中间的一个路口和四条支路构成，将鼠标放置在不同位置可以在窗口底部显示该点的坐标和道路id等信息。如下图：

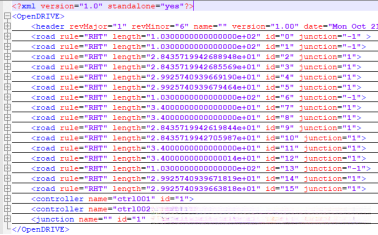

在上一章我们提到过OpenDRIVE文件按XML格式编写，文件扩展名为.xodr，可以使用文本编辑器打开。本文使用的实例文件打开如下图所示：
那么一个十字路口为什么有16条road呢？
从上图可以看到16条road可以分为两组：属性中junction=-1和junction=1的。其中junction=1表示其属于id=1的junction，junction=-1表示其不属于任何一junction，即id=0,1,6,13的四条路为十字路口的四条支路，其他为junction的内部道路，也就是四条支路的连接路。
2 道路的描述
现在我们展开id=0的road的信息，如下图：
其下有、
对于车道，
对于交通信号，
3 路口的描述
道路的描述中对不同的道路分别给出了其前后连接的道路，这对于一般的道路足以描述其连接关系，但是对于路口道路的连接，却不能清楚的描述，于是需要使用junction。
junction下使用connection来描述不同的连接路，其属性中的id为该连接路在junction中的id，incomingRoad为该连接路的来路的id，connectingRoad为该连接路的id。laneLink中描述来路和连接路的车道的连接关系，from为来路的车道id，to为与其连接的连接路的车道id。
4 红绿灯控制器的描述

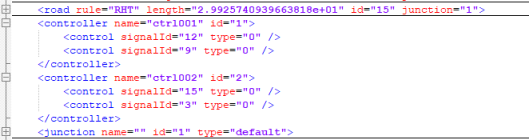

前面/的/标签中定义了红绿灯的id和位置等，为了方便实现对红绿灯相位的控制，需要配置/。该标签中定义了controller的id和name，其下的control中，可以指定多个signal的id，从而实现对多个红绿灯的同步控制。controller的相位顺序和时长需要在场景文件及OpenSCENARIO中配置。如下图：
最后，感谢您宝贵的正激励和正反馈。
_注：本文内容参考ASAM官网，一手内容请前往获取https://www.asam.net/standards。内容如有疏漏敬请告知。_
