基于STM32的智能红绿灯系统设计
引言
本项目采用STM32微控制器搭建了智能红绿灯系统，并通过整合多种传感器模块与控制设备，在交通管理方面实现了智能化操作。该系统可根据交通流量自动调节红绿灯切换周期，从而提高道路通行效率并缓解交通拥堵状况。在硬件设计方面，我们采用了先进的开发技术和可靠的元器件选型；针对传感器数据处理部分，则采用了高效的算法进行实时数据解析；而交通信号管理模块则实现了对不同方向信号优先级的有效分配。本文旨在深入探讨系统的设计理念以及具体的技术实现细节。
环境准备
硬件设备 * STM32F103C8T6开发板：作为智能红绿灯系统的主控芯片；红外传感器模块：负责监测车流量；LED指示灯模块：用以显示交通信号；蜂鸣器模块：通过声音提示进行警示；电源模块：为STM32微控制器及其相关外围设备供电。
开发平台 * STM32CubeMX 是一种集成化解决方案，能够完成STM32外设的配置以及代码框架的生成。 开发者可选用Keil uVision 或 STM32CubeIDE 进行代码编写与功能测试。 ST-Link驱动程序则负责程序在开发板上的部署。 串口调试工具则提供对传感器数据及系统控制流程的分析能力。
项目实现
常见问题与解决方法
结论
基于STM32平台设计的智能红绿灯系统配备了红外传感器模块以实现对交通流量进行实时监测 并通过融合LED信号指示灯与蜂鸣器装置完成了对交通信号自动调节的任务 这种设计构建了一个高效可靠的智能化交通管理系统 系统整体架构简洁明了且控制系统流程条理清晰 适用于城市及校园区域内的路口 traffic management
硬件连接 * 红外传感器：安装在STM32微控制器的GPIO引脚（如PA0）上，并通过传感器接收周围环境中的红外信号信息。
- LED指示灯：依次连接到STM32微控制器的 GPIO 引脚（如 PA1、PA2 和 PA3）上，并通过电路实现对红灯、绿灯以及黄灯状态的有效控制。
- 蜂鸣器模块：安装在 STM32 微控制器的 GPIO 引脚（如 PB0）上，并通过音频信号输出端实现对紧急情况下的警示音输出。
- 电源模块：稳定供电系统的核心组件，并负责为整个智能系统提供持续稳定的电能供应
STM32CubeMX 配置 * 设置开发板型号 ：在STM32CubeMX中设置开发板型号为STM32F103C8T6。
* 配置系统时钟 ：设定系统时钟频率为HSE模式以确保系统的稳定运行。
* 配置GPIO ：通过与红外传感器模块以及LED指示灯模块的通信实现车辆检测功能及交通信号调节。
* 生成代码 ：选用Keil或STM32CubeIDE作为编译器集合以构建完整的代码架构。
3.
开发主程序 在生成的代码架构上 开发交通信号控制 流量检测与警报逻辑相关的功能 以下为智能红绿灯系统的核心代码示例：
1. #include "stm32f1xx_hal.h"
2.
3. // 定义引脚
4. #define IR_SENSOR_PIN GPIO_PIN_0
5. #define IR_SENSOR_PORT GPIOA
6. #define RED_LIGHT_PIN GPIO_PIN_1
7. #define GREEN_LIGHT_PIN GPIO_PIN_2
8. #define YELLOW_LIGHT_PIN GPIO_PIN_3
9. #define BUZZER_PIN GPIO_PIN_0
10. #define BUZZER_PORT GPIOB
11.
12. // 变量声明
13. uint8_t traffic_density = 0;
14.
15. // 函数声明
16. void IR_Sensor_Read(void);
17. void Traffic_Light_Control(void);
18. void Buzzer_Control(uint8_t state);
19.
20. // 读取红外传感器数据
21. void IR_Sensor_Read(void) {
22. traffic_density = HAL_GPIO_ReadPin(IR_SENSOR_PORT, IR_SENSOR_PIN);
23. }
24.
25. // 控制交通信号灯
26. void Traffic_Light_Control(void) {
27. if (traffic_density > 0) { // 如果有车辆
28. HAL_GPIO_WritePin(GREEN_LIGHT_PORT, GREEN_LIGHT_PIN, GPIO_PIN_SET); // 绿灯亮
29. HAL_GPIO_WritePin(RED_LIGHT_PORT, RED_LIGHT_PIN, GPIO_PIN_RESET);
30. } else { // 没有车辆
31. HAL_GPIO_WritePin(RED_LIGHT_PORT, RED_LIGHT_PIN, GPIO_PIN_SET); // 红灯亮
32. HAL_GPIO_WritePin(GREEN_LIGHT_PORT, GREEN_LIGHT_PIN, GPIO_PIN_RESET);
33. }
34. }
35.
36. // 蜂鸣器控制函数
37. void Buzzer_Control(uint8_t state) {
38. HAL_GPIO_WritePin(BUZZER_PORT, BUZZER_PIN, state ? GPIO_PIN_SET : GPIO_PIN_RESET);
39. }智能控制逻辑 * 车辆流量检测 ：系统利用红外传感器对车辆流量进行检测。 * 交通信号控制 ：依据车辆流量数据进行智能调节以实现红绿灯自动变换。 * 警报控制 ：当绿灯变换至黄灯状态时蜂鸣器发出警示提示驾驶员。
核心逻辑将由系统工程师负责编写。其中的核心逻辑将通过红外传感器数据处理模块完成动态地控制交通信号灯的状态，并发出蜂鸣提示。
1. int main(void) {
2. HAL_Init();
3. SystemClock_Config();
4.
5. MX_GPIO_Init();
6.
7. while (1) {
8. IR_Sensor_Read(); // 读取流量传感器数据
9. Traffic_Light_Control(); // 控制交通信号灯
10.
11. // 如果流量较大，保持绿灯时间
12. if (traffic_density > 5) {
13. HAL_Delay(5000); // 延长绿灯时间
14. } else {
15. HAL_Delay(3000); // 正常切换时间
16. }
17.
18. // 切换到黄灯警示
19. HAL_GPIO_WritePin(YELLOW_LIGHT_PORT, YELLOW_LIGHT_PIN, GPIO_PIN_SET);
20. Buzzer_Control(1); // 打开蜂鸣器警报
21. HAL_Delay(1000); // 短暂的黄灯时间
22. Buzzer_Control(0);
23. HAL_GPIO_WritePin(YELLOW_LIGHT_PORT, YELLOW_LIGHT_PIN, GPIO_PIN_RESET);
24. }
25. }智能控制原理
- 流量监测：采用红外感应器持续监测车辆流动情况。
- 智能信号控制：系统通过分析交通流量数据动态设置红绿灯周期，并显著提升交通流畅度。
- 警示鸣笛：当黄灯变换时鸣笛警报以提醒驶近车辆准备转向。
信号灯不亮 * 检查LED灯与GPIO引脚的连接，确保接触良好。
10.
流量检测不准确 * 检查红外传感器安装位置，确保能有效检测车辆。
11.
蜂鸣器未响 * 检查蜂鸣器与STM32的连接，并确保蜂鸣器模块正常工作。

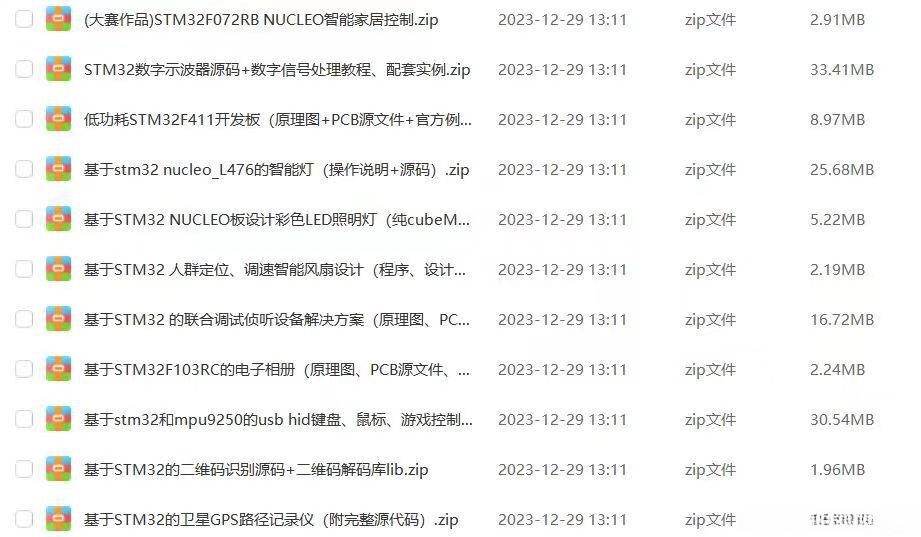

源码+开发文档
