再学贝叶斯网络--TAN树型朴素贝叶斯算法
发布时间
阅读量：
阅读量
前言
此前已系统地学习了NB型朴素贝叶斯算法的相关理论与应用方法，在此基础上对贝叶斯网络的基础知识及常见计算技巧进行了初步了解。因此上篇《初识贝叶斯网络》一文便应运而生。近来一直深入研读《贝叶斯网引论》一书并涉猎相关知识领域，在此过程中也接触到了许多与之相关的理论与技术细节。可以说目前掌握的这些知识点只是整体系统中的一部分内容而已。今天的工作重点则是基于NB算法展开研究与实践工作。
朴素贝叶斯算法
也可以从朴素贝叶斯算法入手来进行讲解，在前言部分已经提到了这一内容,TAN算法正是对朴素贝叶斯方法的一种提升.对于了解过朴素贝叶斯方法的人来说,该方法的基本假设是各个条件属性之间存在相互独立性,而决策结果则会受到各条件属性的影响程度.综合考虑后确定分类结果时,我们会选择具有最高后验概率的那个类别作为最终判定依据.例如以下模型就可以用来描述这样一个简单的系统

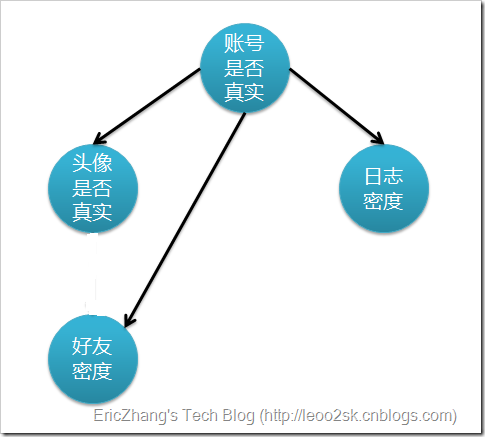

此账号所依赖的真实属性条件共有三条：好友数量的密集程度、是否采用过实际的照片以及日志频率等指标；假设这三个属性之间相互独立，则在实际应用中发现，在这里采用的真实照片与其的好友数量之间存在显著关联；因此更为贴近实际情况的是下面这一情形；
该方法通过引入TAN有效地克服了条件间一定程度的属性依赖问题。但在实际应用中，则希望算法能够自主从提供的数据集中发现这些规律，在实际应用中，则希望算法能够自主从提供的数据集中发现这些规律。然而，在真实算法中，则希望算法能够自主从提供的数据集中发现这些规律使得TAN成功实现了这一目标
TAN算法
互信息值
互信息值，在百度百科中的解释如下：
互信息值可被视为信息论中的一个重要度量指标。它能够体现一个随机变量所包含的信息对于另一个随机变量所提供的影响程度。
用图线来表示就是下面这样。
其中I(x;y)代表互信息值,X和Y分别代表两种属性,那么下面这一项就可以很好地理解其含义.当互信息值越大时,则表示这两个变量之间的关联程度越高,其标准计算公式如下所示:

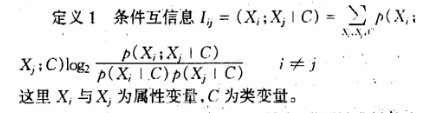

与传统的邻居图（TAN）相比存在些许差异，在贝叶斯网络结构学习中会引入类别变量属性。其关联性建立在在特定分类属性确定后重新计算的基础上。以下是TAN模型中条件互信息I(x;Y)的计算公式：
现在看不懂不要紧，后面在给出的程序代码中可自行调试。
算法实现过程
TAN算法的具体实施过程本身就相当复杂，在完成各属性对间互信息值的计算后，需要构建贝叶斯网络模型，在TAN算法中这部分内容最为棘手，并且其中包含以下几个关键步骤。
按照互信息值从高到低排序后的方式依次选取相应的节点对，在避免形成循环路径的前提下逐步构建最大权重生成树直至选择了n-1条边为止（因为总共有n个属性节点而n-1条边即可唯一确定一棵生成树））。其主要依据是优先选择那些具有更高关联度的属性之间的关系。
该过程构成的属于无向图的范畴。随后决定整个无向图各边的方向。选取任意属性节点作为根节点，并从该根节点延伸至其他各属性节点的路径方向来定义各边方向。
在每一个属性节点上添加父节点，在这些父节点中即为分类属性节点的情况下，至此完成贝叶斯网络结构的构建过程。
为了帮助大家更好地理解这一概念，在网上获取了几张示意图。其中一张具体展示了在5个属性节点中选择了互信息值最大的4条边作为无向图。这些边被选中的依据是其对应的互信息值。

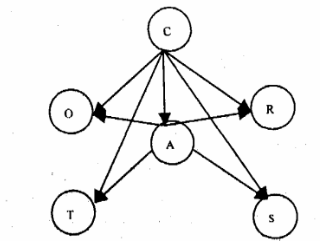

为了表明上述结构中带有指向符号的原因，在我的分析中选择了A作为树的基础节点。这样一来，在此基础之上增加了各个子属性的关系连接线后，整个结构的方向就被确定下来。由于A直接连接着4个属性节点，在这种情况下再进一步添加父节点就会呈现出这样的结构。
明白了这个方法已经比较容易理解和掌握。建议深入研究我提供的程序代码，在源代码中找到具体的实现细节可能会更有帮助。
分类结果概率的计算
其实在这种情况下实现起来非常简单。只需将查询所涉及的条件属性输入至分类模型中，并对各类属性进行相应的概率计算，在各类的概率值中找到最大的那个数值对应的分类属性即为最终的结果。以下是具体的数学表达式：这即是联合概率分布公式。
代码实现
测试数据集input.txt：
OutLook Temperature Humidity Wind PlayTennis
Sunny Hot High Weak No
Sunny Hot High Strong No
Overcast Hot High Weak Yes
Rainy Mild High Weak Yes
Rainy Cool Normal Weak Yes
Rainy Cool Normal Strong No
Overcast Cool Normal Strong Yes
Sunny Mild High Weak No
Sunny Cool Normal Weak Yes
Rainy Mild Normal Weak Yes
Sunny Mild Normal Strong Yes
Overcast Mild High Strong Yes
Overcast Hot Normal Weak Yes
Rainy Mild High Strong No节点类Node.java:
package DataMining_TAN;
import java.util.ArrayList;
/** * 贝叶斯网络节点类
* * @author lyq
* */
public class Node {
//节点唯一id，方便后面节点连接方向的确定
int id;
// 节点的属性名称
String name;
// 该节点所连续的节点
ArrayList<Node> connectedNodes;
public Node(int id, String name) {
this.id = id;
this.name = name;
// 初始化变量
this.connectedNodes = new ArrayList<>();
}
/** * 将自身节点连接到目标给定的节点
* * @param node
* 下游节点
*/
public void connectNode(Node node) {
//避免连接自身
if(this.id == node.id){
return;
}
// 将节点加入自身节点的节点列表中
this.connectedNodes.add(node);
// 将自身节点加入到目标节点的列表中
node.connectedNodes.add(this);
}
/** * 判断与目标节点是否相同，主要比较名称是否相同即可
* * @param node
* 目标结点
* @return
*/
public boolean isEqual(Node node) {
boolean isEqual;
isEqual = false;
// 节点名称相同则视为相等
if (this.id == node.id) {
isEqual = true;
}
return isEqual;
}
}互信息值类.java:
package DataMining_TAN;
/** * 属性之间的互信息值，表示属性之间的关联性大小
* @author lyq
* */
public class AttrMutualInfo implements Comparable<AttrMutualInfo>{
//互信息值
Double value;
//关联属性值对
Node[] nodeArray;
public AttrMutualInfo(double value, Node node1, Node node2){
this.value = value;
this.nodeArray = new Node[2];
this.nodeArray[0] = node1;
this.nodeArray[1] = node2;
}
@Override
public int compareTo(AttrMutualInfo o) {
// TODO Auto-generated method stub
return o.value.compareTo(this.value);
}
}算法主程序类TANTool.java:
package DataMining_TAN;
import java.io.BufferedReader;
import java.io.File;
import java.io.FileReader;
import java.io.IOException;
import java.util.ArrayList;
import java.util.Collections;
import java.util.HashMap;
/** * TAN树型朴素贝叶斯算法工具类
* * @author lyq
* */
public class TANTool {
// 测试数据集地址
private String filePath;
// 数据集属性总数,其中一个个分类属性
private int attrNum;
// 分类属性名
private String classAttrName;
// 属性列名称行
private String[] attrNames;
// 贝叶斯网络边的方向，数组内的数值为节点id,从i->j
private int[][] edges;
// 属性名到列下标的映射
private HashMap<String, Integer> attr2Column;
// 属性，属性对取值集合映射对
private HashMap<String, ArrayList<String>> attr2Values;
// 贝叶斯网络总节点列表
private ArrayList<Node> totalNodes;
// 总的测试数据
private ArrayList<String[]> totalDatas;
public TANTool(String filePath) {
this.filePath = filePath;
readDataFile();
}
/** * 从文件中读取数据
*/
private void readDataFile() {
File file = new File(filePath);
ArrayList<String[]> dataArray = new ArrayList<String[]>();
try {
BufferedReader in = new BufferedReader(new FileReader(file));
String str;
String[] array;
while ((str = in.readLine()) != null) {
array = str.split(" ");
dataArray.add(array);
}
in.close();
} catch (IOException e) {
e.getStackTrace();
}
this.totalDatas = dataArray;
this.attrNames = this.totalDatas.get(0);
this.attrNum = this.attrNames.length;
this.classAttrName = this.attrNames[attrNum - 1];
Node node;
this.edges = new int[attrNum][attrNum];
this.totalNodes = new ArrayList<>();
this.attr2Column = new HashMap<>();
this.attr2Values = new HashMap<>();
// 分类属性节点id最小设为0
node = new Node(0, attrNames[attrNum - 1]);
this.totalNodes.add(node);
for (int i = 0; i < attrNames.length; i++) {
if (i < attrNum - 1) {
// 创建贝叶斯网络节点，每个属性一个节点
node = new Node(i + 1, attrNames[i]);
this.totalNodes.add(node);
}
// 添加属性到列下标的映射
this.attr2Column.put(attrNames[i], i);
}
String[] temp;
ArrayList<String> values;
// 进行属性名，属性值对的映射匹配
for (int i = 1; i < this.totalDatas.size(); i++) {
temp = this.totalDatas.get(i);
for (int j = 0; j < temp.length; j++) {
// 判断map中是否包含此属性名
if (this.attr2Values.containsKey(attrNames[j])) {
values = this.attr2Values.get(attrNames[j]);
} else {
values = new ArrayList<>();
}
if (!values.contains(temp[j])) {
// 加入新的属性值
values.add(temp[j]);
}
this.attr2Values.put(attrNames[j], values);
}
}
}
/** * 根据条件互信息度对构建最大权重跨度树,返回第一个节点为根节点
* * @param iArray
*/
private Node constructWeightTree(ArrayList<Node[]> iArray) {
Node node1;
Node node2;
Node root;
ArrayList<Node> existNodes;
existNodes = new ArrayList<>();
for (Node[] i : iArray) {
node1 = i[0];
node2 = i[1];
// 将2个节点进行连接
node1.connectNode(node2);
// 避免出现环路现象
addIfNotExist(node1, existNodes);
addIfNotExist(node2, existNodes);
if (existNodes.size() == attrNum - 1) {
break;
}
}
// 返回第一个作为根节点
root = existNodes.get(0);
return root;
}
/** * 为树型结构确定边的方向，方向为属性根节点方向指向其他属性节点方向
* * @param root
* 当前遍历到的节点
*/
private void confirmGraphDirection(Node currentNode) {
int i;
int j;
ArrayList<Node> connectedNodes;
connectedNodes = currentNode.connectedNodes;
i = currentNode.id;
for (Node n : connectedNodes) {
j = n.id;
// 判断连接此2节点的方向是否被确定
if (edges[i][j] == 0 && edges[j][i] == 0) {
// 如果没有确定，则制定方向为i->j
edges[i][j] = 1;
// 递归继续搜索
confirmGraphDirection(n);
}
}
}
/** * 为属性节点添加分类属性节点为父节点
* * @param parentNode
* 父节点
* @param nodeList
* 子节点列表
*/
private void addParentNode() {
// 分类属性节点
Node parentNode;
parentNode = null;
for (Node n : this.totalNodes) {
if (n.id == 0) {
parentNode = n;
break;
}
}
for (Node child : this.totalNodes) {
parentNode.connectNode(child);
if (child.id != 0) {
// 确定连接方向
this.edges[0][child.id] = 1;
}
}
}
/** * 在节点集合中添加节点
* * @param node
* 待添加节点
* @param existNodes
* 已存在的节点列表
* @return
*/
public boolean addIfNotExist(Node node, ArrayList<Node> existNodes) {
boolean canAdd;
canAdd = true;
for (Node n : existNodes) {
// 如果节点列表中已经含有节点，则算添加失败
if (n.isEqual(node)) {
canAdd = false;
break;
}
}
if (canAdd) {
existNodes.add(node);
}
return canAdd;
}
/** * 计算节点条件概率
* * @param node
* 关于node的后验概率
* @param queryParam
* 查询的属性参数
* @return
*/
private double calConditionPro(Node node, HashMap<String, String> queryParam) {
int id;
double pro;
String value;
String[] attrValue;
ArrayList<String[]> priorAttrInfos;
ArrayList<String[]> backAttrInfos;
ArrayList<Node> parentNodes;
pro = 1;
id = node.id;
parentNodes = new ArrayList<>();
priorAttrInfos = new ArrayList<>();
backAttrInfos = new ArrayList<>();
for (int i = 0; i < this.edges.length; i++) {
// 寻找父节点id
if (this.edges[i][id] == 1) {
for (Node temp : this.totalNodes) {
// 寻找目标节点id
if (temp.id == i) {
parentNodes.add(temp);
break;
}
}
}
}
// 获取先验属性的属性值,首先添加先验属性
value = queryParam.get(node.name);
attrValue = new String[2];
attrValue[0] = node.name;
attrValue[1] = value;
priorAttrInfos.add(attrValue);
// 逐一添加后验属性
for (Node p : parentNodes) {
value = queryParam.get(p.name);
attrValue = new String[2];
attrValue[0] = p.name;
attrValue[1] = value;
backAttrInfos.add(attrValue);
}
pro = queryConditionPro(priorAttrInfos, backAttrInfos);
return pro;
}
/** * 查询条件概率
* * @param attrValues
* 条件属性值
* @return
*/
private double queryConditionPro(ArrayList<String[]> priorValues,
ArrayList<String[]> backValues) {
// 判断是否满足先验属性值条件
boolean hasPrior;
// 判断是否满足后验属性值条件
boolean hasBack;
int attrIndex;
double backPro;
double totalPro;
double pro;
String[] tempData;
pro = 0;
totalPro = 0;
backPro = 0;
// 跳过第一行的属性名称行
for (int i = 1; i < this.totalDatas.size(); i++) {
tempData = this.totalDatas.get(i);
hasPrior = true;
hasBack = true;
// 判断是否满足先验条件
for (String[] array : priorValues) {
attrIndex = this.attr2Column.get(array[0]);
// 判断值是否满足条件
if (!tempData[attrIndex].equals(array[1])) {
hasPrior = false;
break;
}
}
// 判断是否满足后验条件
for (String[] array : backValues) {
attrIndex = this.attr2Column.get(array[0]);
// 判断值是否满足条件
if (!tempData[attrIndex].equals(array[1])) {
hasBack = false;
break;
}
}
// 进行计数统计，分别计算满足后验属性的值和同时满足条件的个数
if (hasBack) {
backPro++;
if (hasPrior) {
totalPro++;
}
} else if (hasPrior && backValues.size() == 0) {
// 如果只有先验概率则为纯概率的计算
totalPro++;
backPro = 1.0;
}
}
if (backPro == 0) {
pro = 0;
} else {
// 计算总的概率=都发生概率/只发生后验条件的时间概率
pro = totalPro / backPro;
}
return pro;
}
/** * 输入查询条件参数，计算发生概率
* * @param queryParam
* 条件参数
* @return
*/
public double calHappenedPro(String queryParam) {
double result;
double temp;
// 分类属性值
String classAttrValue;
String[] array;
String[] array2;
HashMap<String, String> params;
result = 1;
params = new HashMap<>();
// 进行查询字符的参数分解
array = queryParam.split(",");
for (String s : array) {
array2 = s.split("=");
params.put(array2[0], array2[1]);
}
classAttrValue = params.get(classAttrName);
// 构建贝叶斯网络结构
constructBayesNetWork(classAttrValue);
for (Node n : this.totalNodes) {
temp = calConditionPro(n, params);
// 为了避免出现条件概率为0的现象，进行轻微矫正
if (temp == 0) {
temp = 0.001;
}
// 按照联合概率公式，进行乘积运算
result *= temp;
}
return result;
}
/** * 构建树型贝叶斯网络结构
* * @param value
* 类别量值
*/
private void constructBayesNetWork(String value) {
Node rootNode;
ArrayList<AttrMutualInfo> mInfoArray;
// 互信息度对
ArrayList<Node[]> iArray;
iArray = null;
rootNode = null;
// 在每次重新构建贝叶斯网络结构的时候，清空原有的连接结构
for (Node n : this.totalNodes) {
n.connectedNodes.clear();
}
this.edges = new int[attrNum][attrNum];
// 从互信息对象中取出属性值对
iArray = new ArrayList<>();
mInfoArray = calAttrMutualInfoArray(value);
for (AttrMutualInfo v : mInfoArray) {
iArray.add(v.nodeArray);
}
// 构建最大权重跨度树
rootNode = constructWeightTree(iArray);
// 为无向图确定边的方向
confirmGraphDirection(rootNode);
// 为每个属性节点添加分类属性父节点
addParentNode();
}
/** * 给定分类变量值，计算属性之间的互信息值
* * @param value
* 分类变量值
* @return
*/
private ArrayList<AttrMutualInfo> calAttrMutualInfoArray(String value) {
double iValue;
Node node1;
Node node2;
AttrMutualInfo mInfo;
ArrayList<AttrMutualInfo> mInfoArray;
mInfoArray = new ArrayList<>();
for (int i = 0; i < this.totalNodes.size() - 1; i++) {
node1 = this.totalNodes.get(i);
// 跳过分类属性节点
if (node1.id == 0) {
continue;
}
for (int j = i + 1; j < this.totalNodes.size(); j++) {
node2 = this.totalNodes.get(j);
// 跳过分类属性节点
if (node2.id == 0) {
continue;
}
// 计算2个属性节点之间的互信息值
iValue = calMutualInfoValue(node1, node2, value);
mInfo = new AttrMutualInfo(iValue, node1, node2);
mInfoArray.add(mInfo);
}
}
// 将结果进行降序排列，让互信息值高的优先用于构建树
Collections.sort(mInfoArray);
return mInfoArray;
}
/** * 计算2个属性节点的互信息值
* * @param node1
* 节点1
* @param node2
* 节点2
* @param vlaue
* 分类变量值
*/
private double calMutualInfoValue(Node node1, Node node2, String value) {
double iValue;
double temp;
// 三种不同条件的后验概率
double pXiXj;
double pXi;
double pXj;
String[] array1;
String[] array2;
ArrayList<String> attrValues1;
ArrayList<String> attrValues2;
ArrayList<String[]> priorValues;
// 后验概率，在这里就是类变量值
ArrayList<String[]> backValues;
array1 = new String[2];
array2 = new String[2];
priorValues = new ArrayList<>();
backValues = new ArrayList<>();
iValue = 0;
array1[0] = classAttrName;
array1[1] = value;
// 后验属性都是类属性
backValues.add(array1);
// 获取节点属性的属性值集合
attrValues1 = this.attr2Values.get(node1.name);
attrValues2 = this.attr2Values.get(node2.name);
for (String v1 : attrValues1) {
for (String v2 : attrValues2) {
priorValues.clear();
array1 = new String[2];
array1[0] = node1.name;
array1[1] = v1;
priorValues.add(array1);
array2 = new String[2];
array2[0] = node2.name;
array2[1] = v2;
priorValues.add(array2);
// 计算3种条件下的概率
pXiXj = queryConditionPro(priorValues, backValues);
priorValues.clear();
priorValues.add(array1);
pXi = queryConditionPro(priorValues, backValues);
priorValues.clear();
priorValues.add(array2);
pXj = queryConditionPro(priorValues, backValues);
// 如果出现其中一个计数概率为0，则直接赋值为0处理
if (pXiXj == 0 || pXi == 0 || pXj == 0) {
temp = 0;
} else {
// 利用公式计算针对此属性值对组合的概率
temp = pXiXj * Math.log(pXiXj / (pXi * pXj)) / Math.log(2);
}
// 进行和属性值对组合的累加即为整个属性的互信息值
iValue += temp;
}
}
return iValue;
}
}场景测试类client.java:
package DataMining_TAN;
/** * TAN树型朴素贝叶斯算法
* * @author lyq
* */
public class Client {
public static void main(String[] args) {
String filePath = "C:\ Users\ lyq\ Desktop\ icon\ input.txt";
// 条件查询语句
String queryStr;
// 分类结果概率1
double classResult1;
// 分类结果概率2
double classResult2;
TANTool tool = new TANTool(filePath);
queryStr = "OutLook=Sunny,Temperature=Hot,Humidity=High,Wind=Weak,PlayTennis=No";
classResult1 = tool.calHappenedPro(queryStr);
queryStr = "OutLook=Sunny,Temperature=Hot,Humidity=High,Wind=Weak,PlayTennis=Yes";
classResult2 = tool.calHappenedPro(queryStr);
System.out.println(String.format("类别为%s所求得的概率为%s", "PlayTennis=No",
classResult1));
System.out.println(String.format("类别为%s所求得的概率为%s", "PlayTennis=Yes",
classResult2));
if (classResult1 > classResult2) {
System.out.println("分类类别为PlayTennis=No");
} else {
System.out.println("分类类别为PlayTennis=Yes");
}
}
}结果输出：
类别为PlayTennis=No所求得的概率为0.09523809523809525
类别为PlayTennis=Yes所求得的概率为3.571428571428571E-5
分类类别为PlayTennis=No参考文献
百度百科
贝叶斯网络分类器与应用，作者：余民杰
用于数据挖掘的TAN分类器的研究和应用，作者：孙笑徽等4人
更多数据挖掘算法
全部评论 (0)
还没有任何评论哟~
