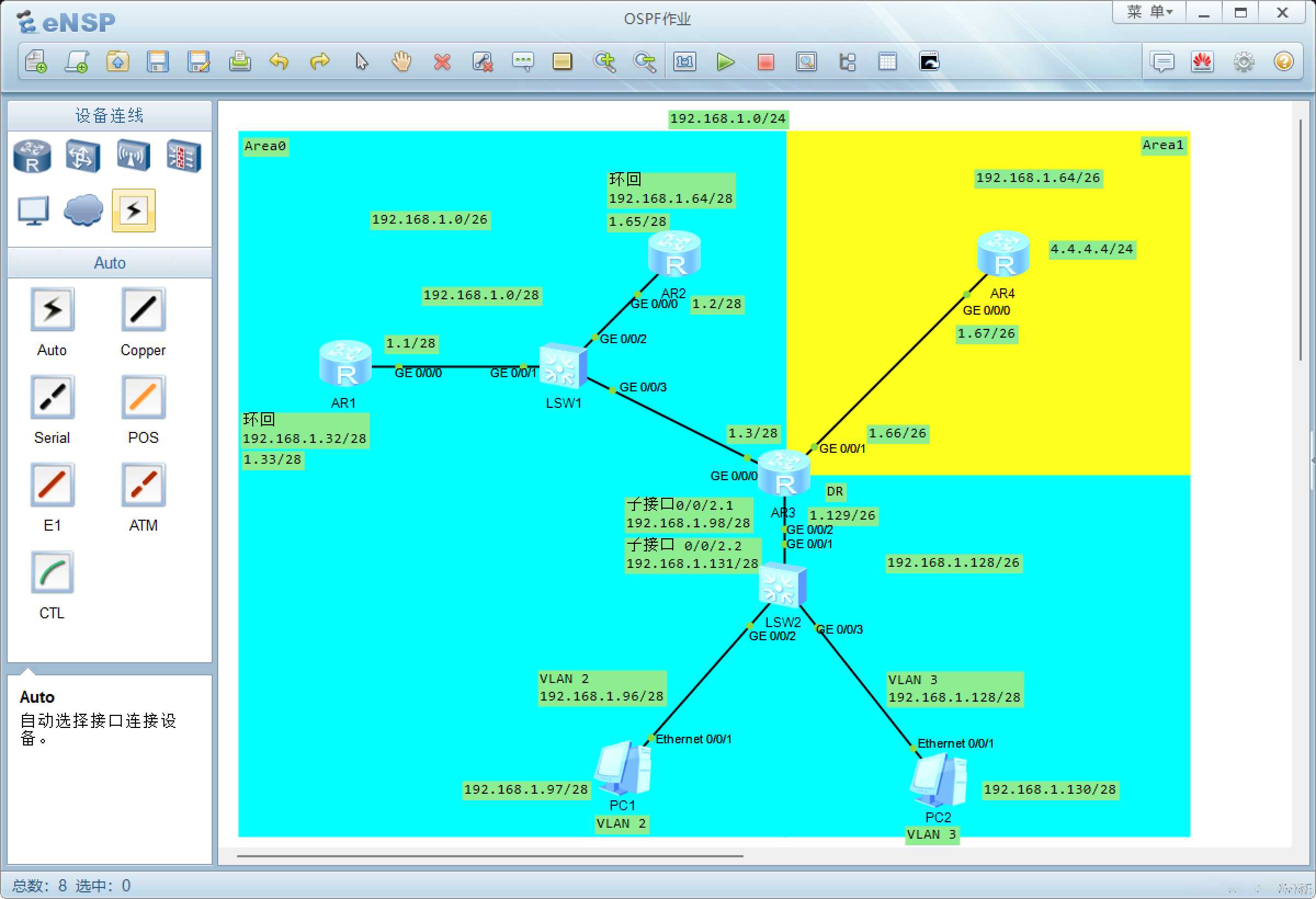

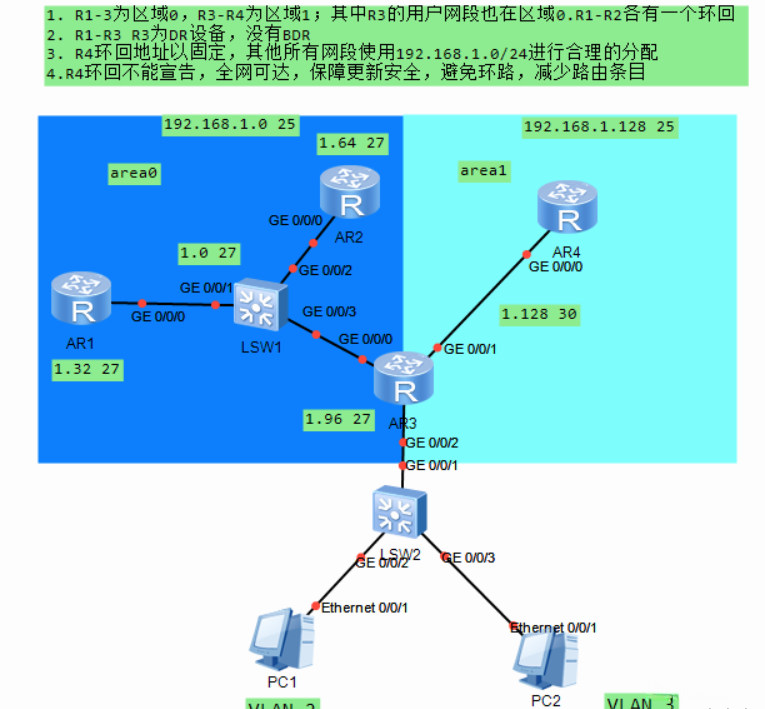

OSPF和VLAN综合实验

二.启动OFPS

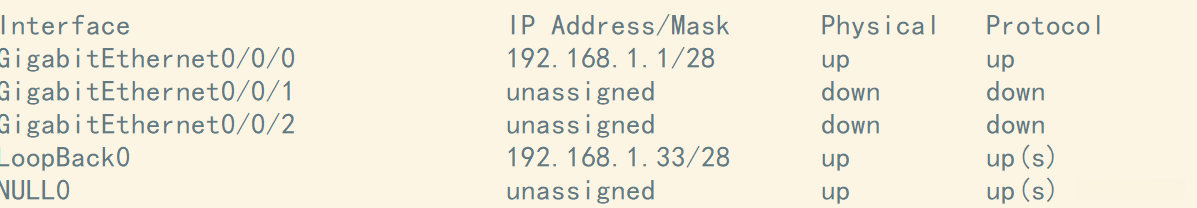

r1

[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]area 0
[r1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.63 -----宣告汇总后的网段192.168.1.0/26

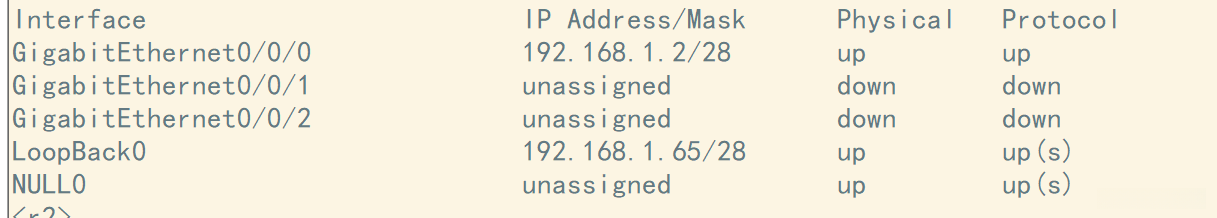

r2

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.63-----宣告汇总后的网段192.168.1.0/26

r3

[r3] ospf 配置路由器ID为 3_.
[r_ ospf__ 配置区域标识为 .
_r__ ospf_-_- area 配置为 **.
在区域 ** 下指定网络地址 / 指定范围 **.
重新启用区域 **.
在区域 ** 下指定网络地址 / 指定范围 **.
重新启用区域 **.
在区域 ** 下指定网络地址 / 指定范围 **.

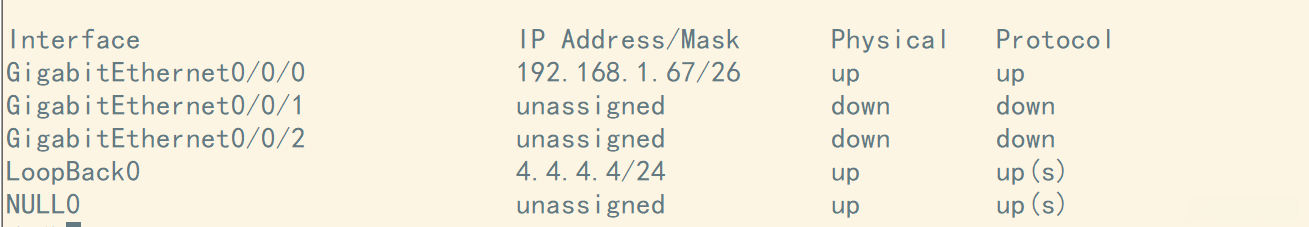

r4

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 1
[r4-ospf-1-area-0.0.0.1]network 192.168.1.64 0.0.0.63

要求r3为DR

进入r1 r2的GigabitEthernet0/0/0的接口

[r1-GigabitEthernet0/0/0]ospf dr-priority 0

[r2-GigabitEthernet0/0/0]ospf dr-priority 0

DR的优先级数值设为0（默认为1）不参与DR选举

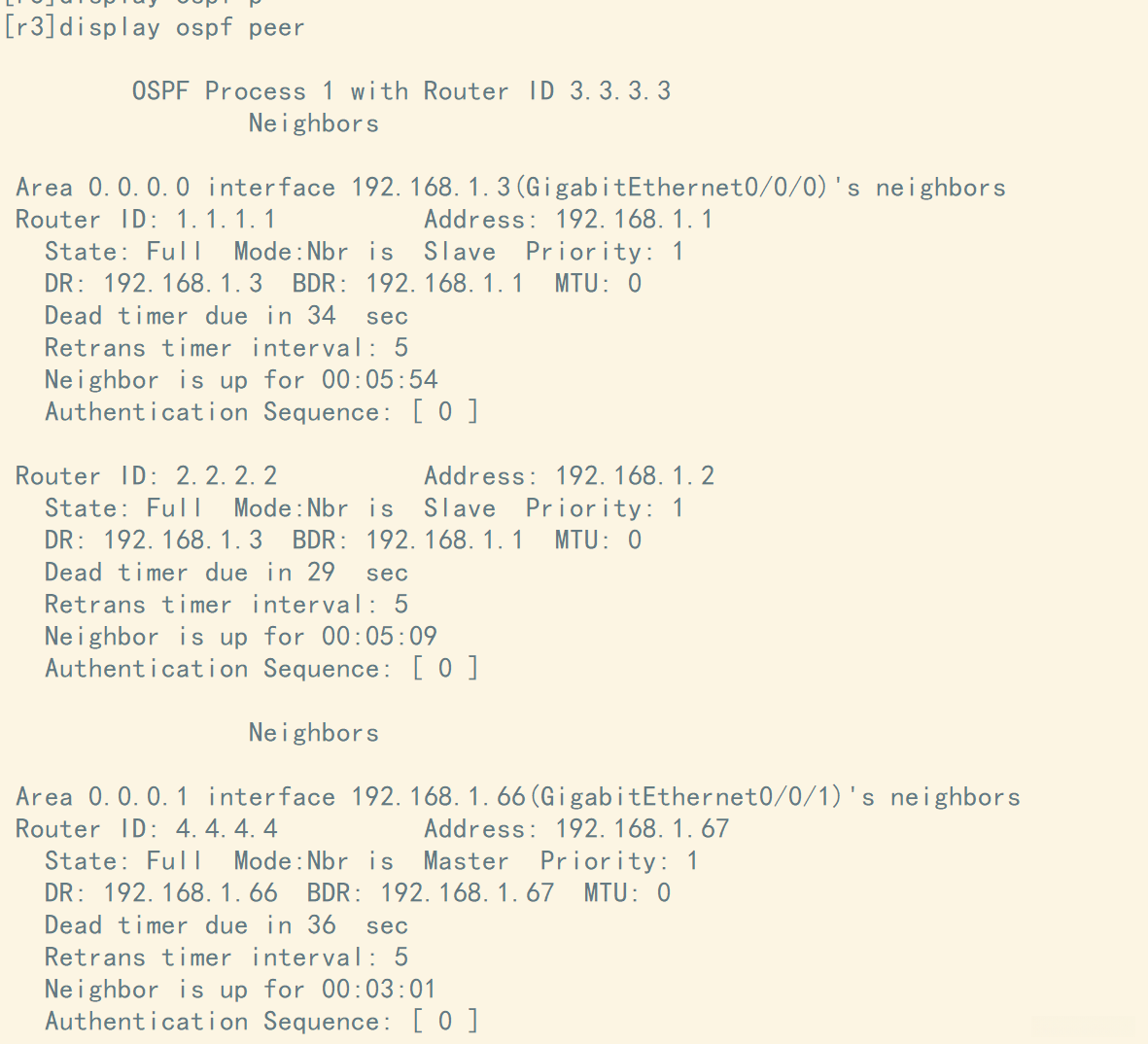

查看r3邻居表

三.由边界路由r4下发缺省

[r4]ospf 1

[r4-ospf-1]default-route-advertise always----强制下发缺省

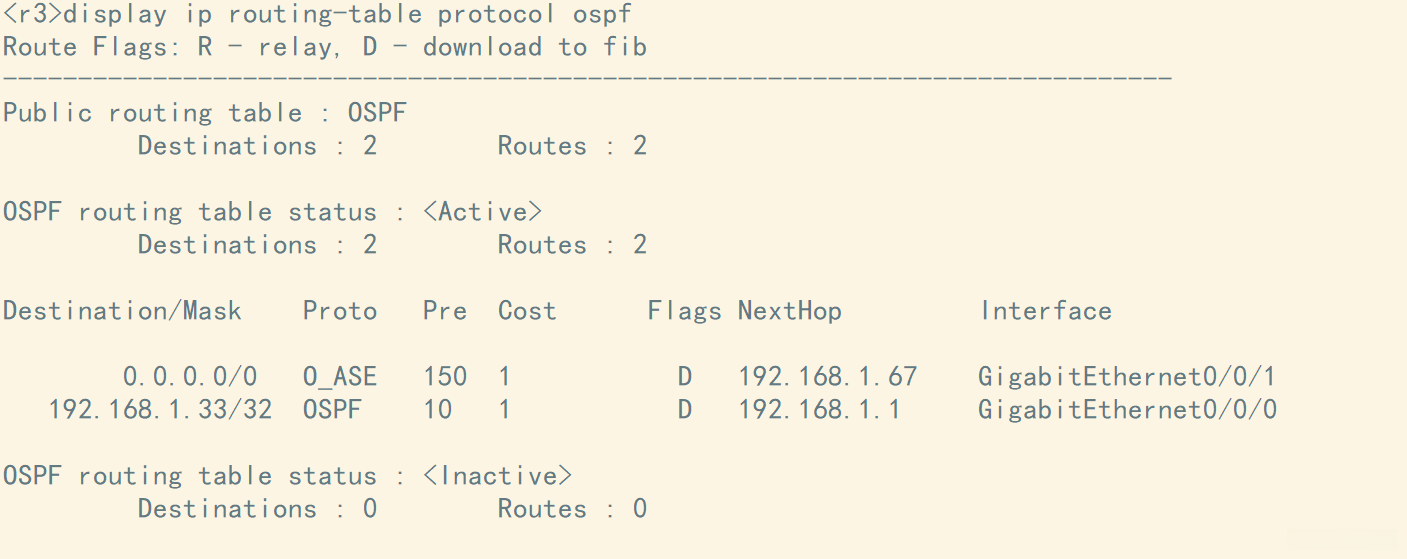

查看路由表

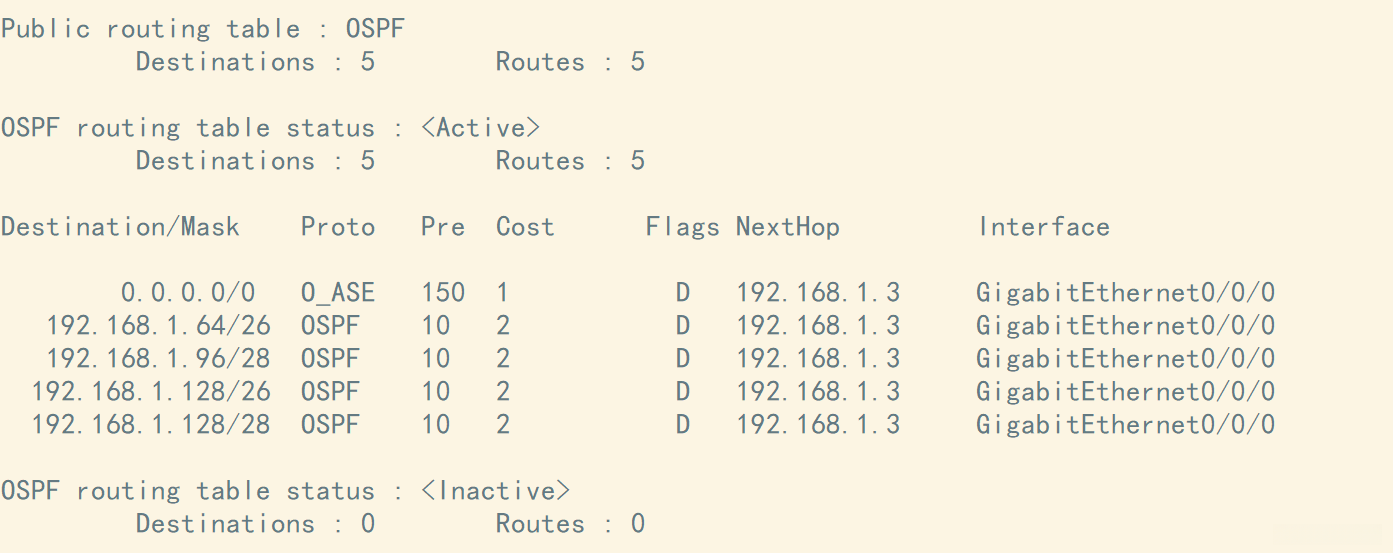

r1

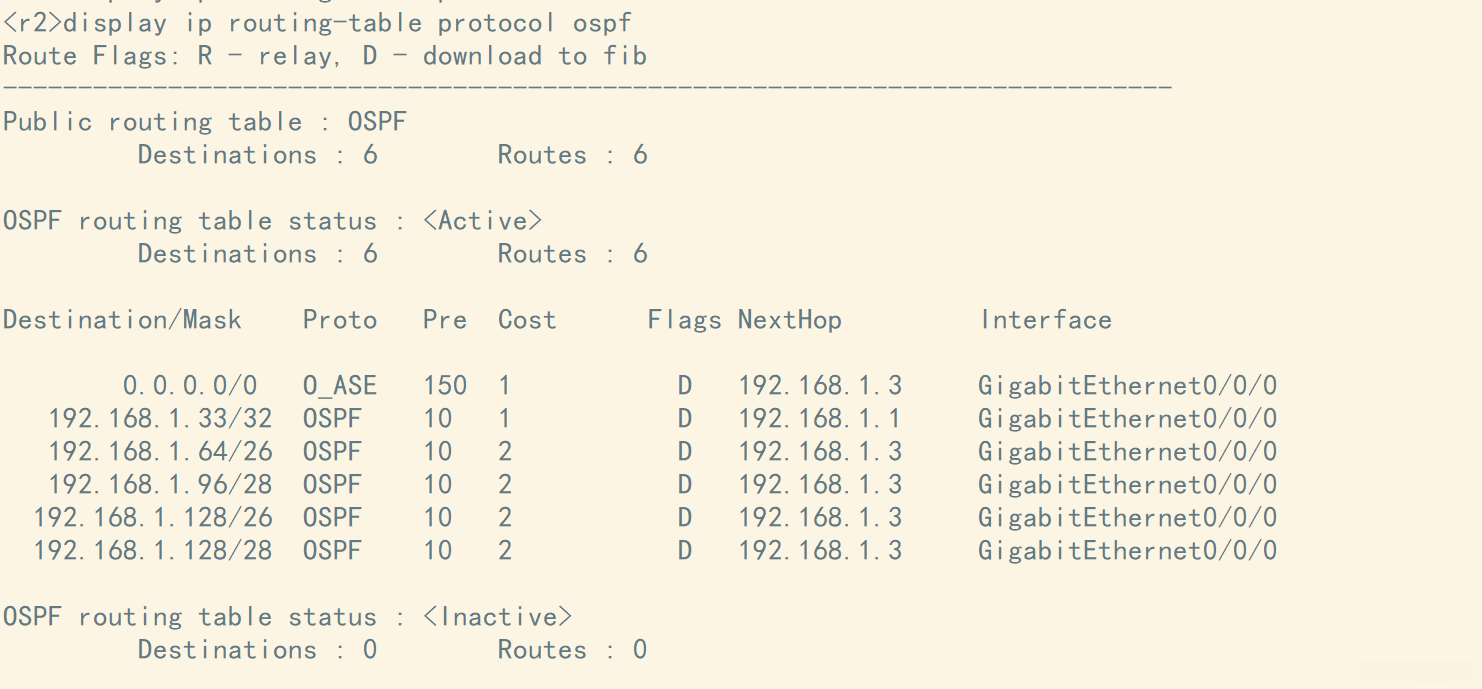

r2

r3

确认都已下发缺省

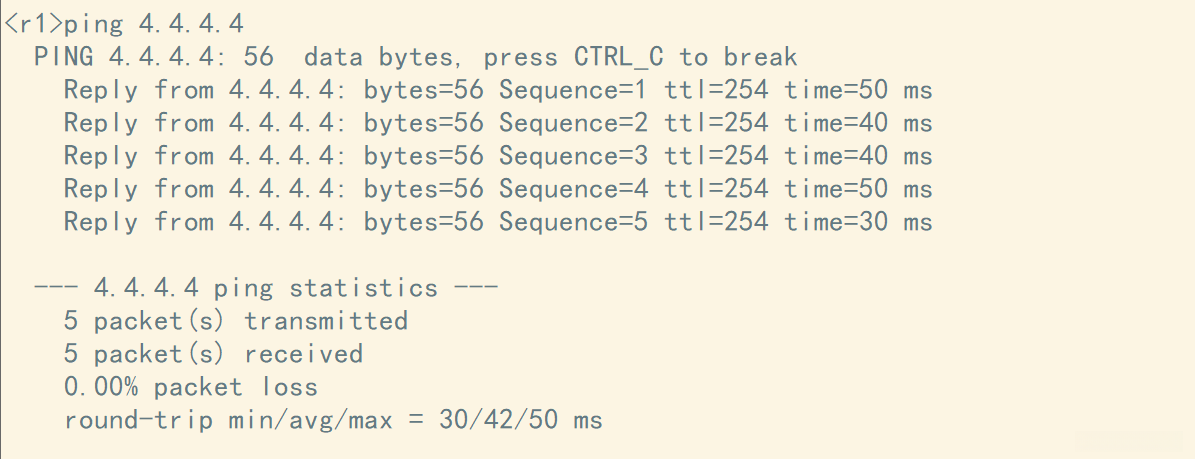

用r1 ping r4的环回

可通

四.sw2创建VLAN分区
[sw2]vlan batch 2 to 3------创建VLAN

[sw2-GigabitEthernet0/0/2]端口 link type access -------该交换机及其连接到的PC的接口类型均为Access模式

[sw2-GigabitEthernet0/0/2]port default vlan 2------接口划分VLAN

[sw2-GigabitEthernet0/0/3] port type access ----- 交换机与PC之间的连接采用访问模式

[sw2-GigabitEthernet0/0/3]port default vlan 3------接口划分VLAN

[sw2]interface GigabitEthernet 0/0/1

[sw2-GigabitEthernet0/0/1]端口 trunks链接类型划分VLAN

[sw2-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 to 3

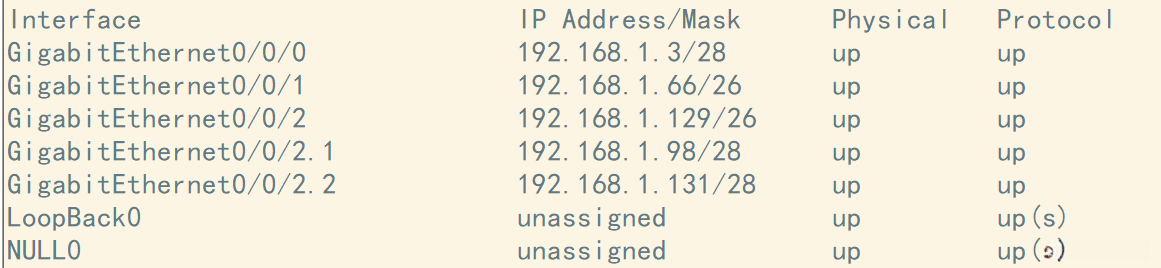

r3创建子接口

[r3]interface GigabitEthernet 0/0/2.1

[r3-GigabitEthernet0/0/2.1]ip addrss 192.168.1.98 28

[r3-GigabitEthernet0/0/2.1]dot1q terminal assignment vid 2------使该路由器子接口被指定用于特定VLAN

[r3-GigabitEthernet0/0/2.1]arp broadcast enable------开启ARP广播功能

[r3]interface GigabitEthernet 0/0/2.2

[r3-GigabitEthernet0/0/2.2]ip addrss 192.168.1.131 28

现时在[r3-GigabitEthernet0/0/2.2]端口上设置其Dot1Q终止vid字段值为3，并指定该端口的服务VLAN。

[r3-GigabitEthernet0/0/2.2]arp broadcast enable------开启ARP广播功能

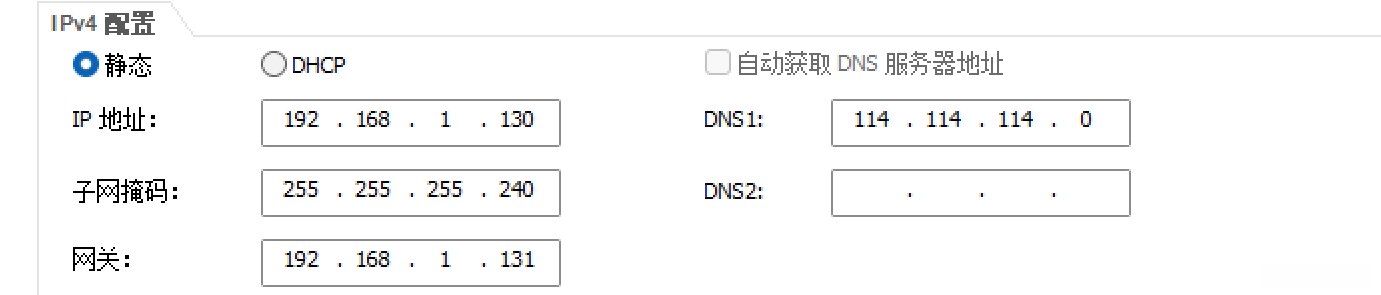

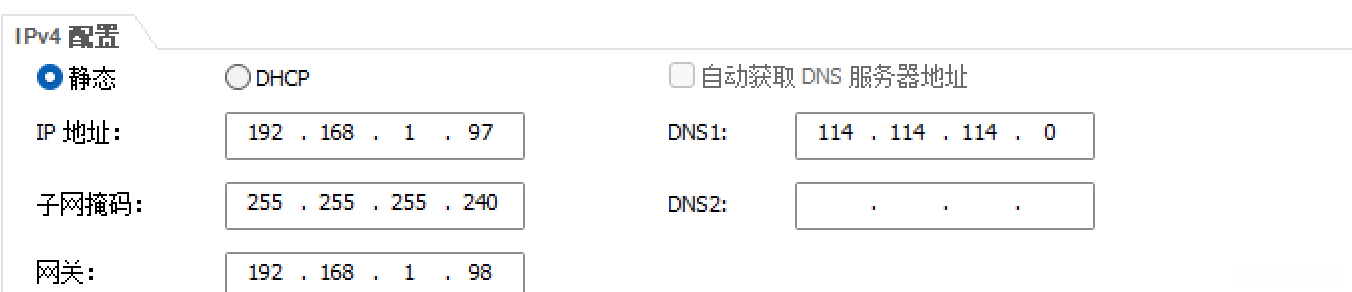

两台PC配置IP

PC1

pc2

注意： 网关要写两个子接口的

PC1 ping PC2

可通

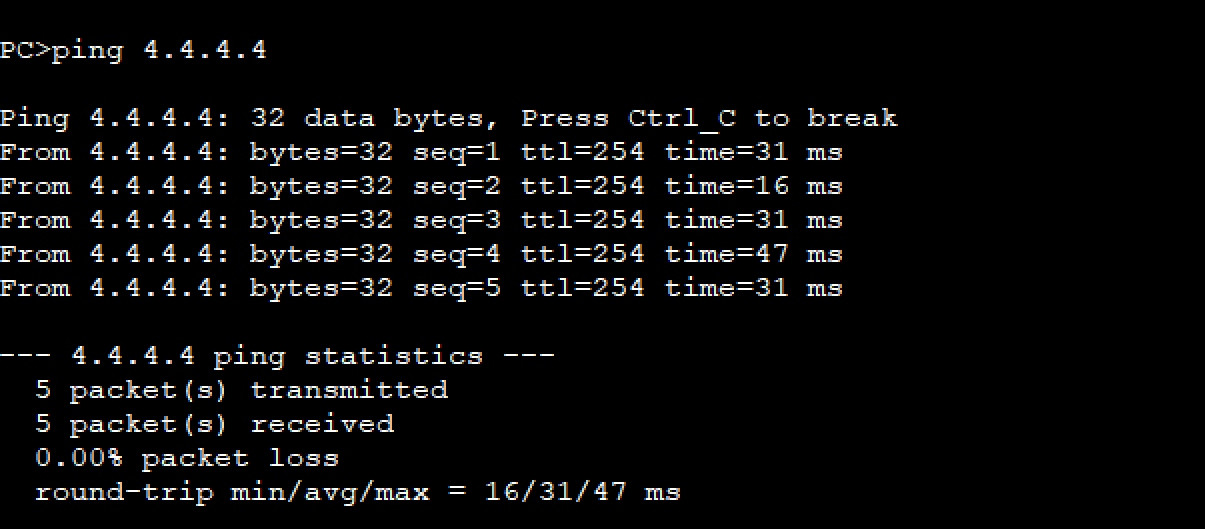

PC1 ping r4的环回

防环

[r3]ip route-static 192.168.1.129 26 NULL 0----空接口

全网可达！！！
