说明：

本教程将详细讲解在TB3自动驾驶2020仿真平台中实现交通灯识别的具体流程。
考虑到该仿真平台具有固定的特性，
因此建议首先采用系统预设设置进行初步测试。
如果测试结果不理想，则需要对相关参数进行微调以优化识别效果。

操作步骤

新终端，启动gazebo节点

复制代码

    $ roslaunch turtlebot3_gazebo turtlebot3_autorace_2020.launch

新终端，启动相机的内标定

复制代码

    $ roslaunch turtlebot3_autorace_camera intrinsic_camera_calibration.launch

新终端，启动相机外标定校准程序

复制代码

    $ roslaunch turtlebot3_autorace_camera extrinsic_camera_calibration.launch

新终端，启动交通灯检测校准节点

复制代码

    $ roslaunch turtlebot3_autorace_detect detect_traffic_light.launch mode:=calibration

默认情况下，gazebo初始加载是不带交通灯模块的，需要额外加载

为了快速实现红黄绿灯的切换，在实际操作中发现该过程速度较快却无法满足校准要求。因此需要对调制周期进行相应设置。

新终端设备，请对位于该目录下的特定节点配置文件（如core_node_mission）进行编辑

复制代码

 $ rosed turtlebot3_autorace_core core_node_mission


 ## 光标切换到51行，该步骤是为在gazebo上红灯将被切换为黄灯的流程



     elif self.traffic_state == 2:

         if abs(self.current_time - time.time()) > 3:  # 此处的数字3表示3秒后由红灯切换为黄灯，修改此处数值为你想要的红灯等待时间

             rospy.wait_for_service('gazebo/spawn_sdf_model')

             spawn_model_prox = rospy.ServiceProxy('gazebo/spawn_sdf_model', SpawnModel)

             spawn_model_prox(

                 'traffic_light_yellow',

                 self.yellow_light_model,

                 "robotos_name_space",

                 self.initial_pose,

                 "world")

首先执行校核黄灯的操作，在随后切换绿灯的过程中加入time sleep()函数以配置相应的等待时间。

新终端，加载gazebo任务

复制代码

    $ roslaunch turtlebot3_autorace_core turtlebot3_autorace_mission.launch

新终端，打开可视化界面

复制代码

    $ rqt

在Rqt的左上方菜单栏中点击Plugins选项，在其子菜单中选择Cisualization后再选择Image view功能模块。按照操作流程依次创建并配置三个窗口，并对其分别订阅/detect/image_red_light、/detect/image_yellow_light、/detect/image_green_light以及 /detect/image_traffic_light这四个主题配置项

新终端，打开rqt_reconfigure工具

复制代码

    $ rosrun rqt_reconfigure rqt_reconfigure

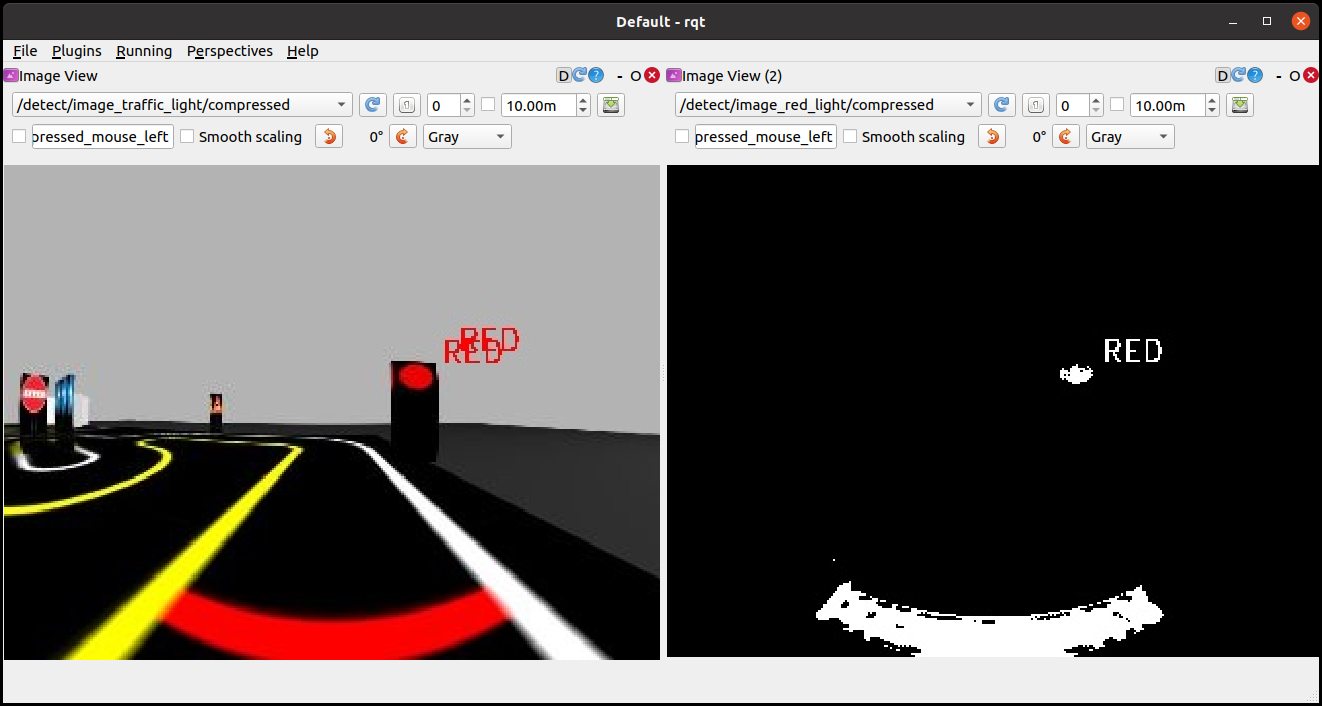

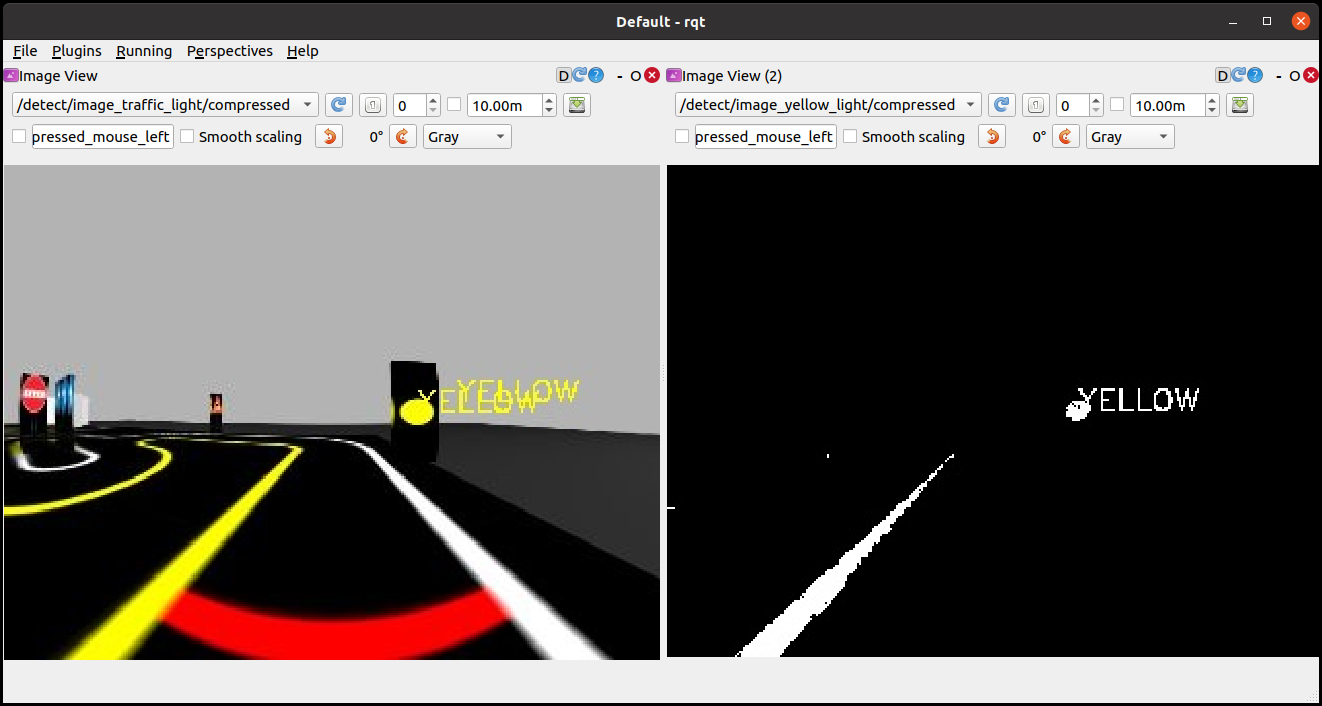

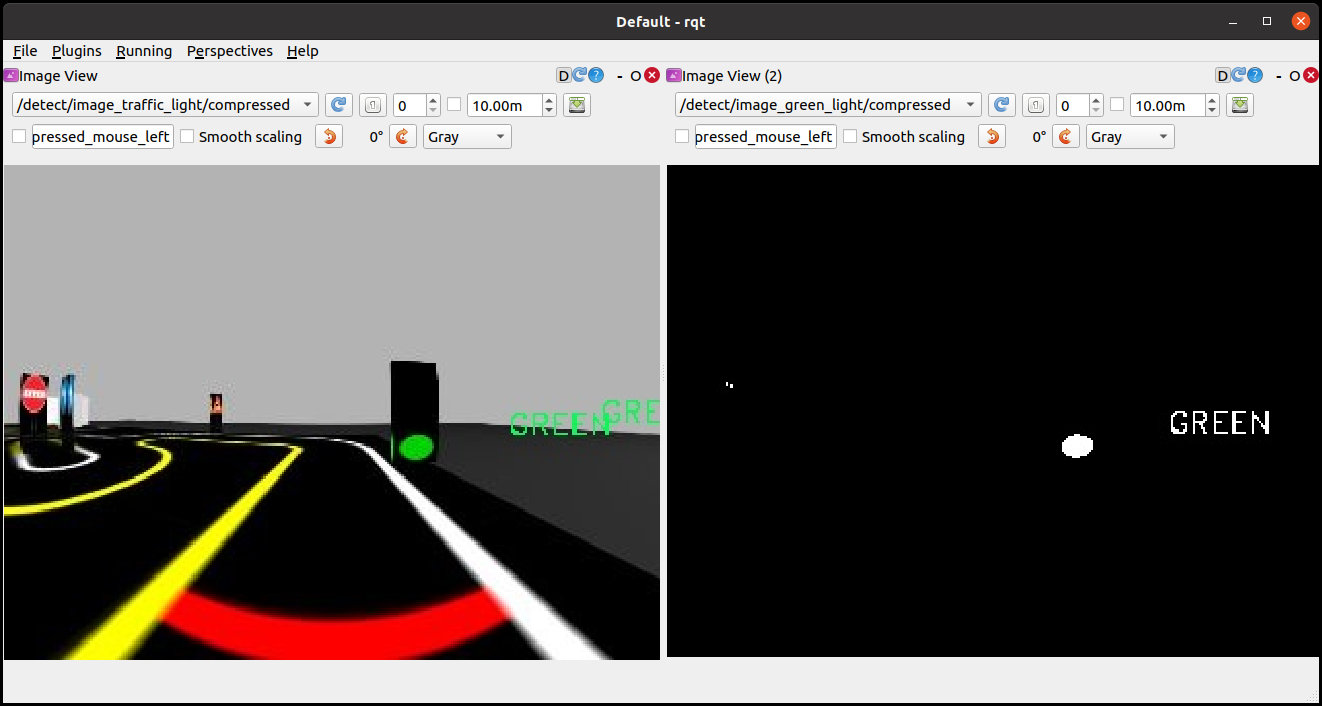

完成对该函数detect_traffic_lane的单击操作后，请根据实际需求设置相关参数以滤除红绿黄三种颜色，并参考附图中的效果进行验证

新型终端将被配置以保存到 turtlebot3_autorace_detect-param-traffic-light/ 文件中的 traffic_light.yaml 文件中

复制代码

 $ rosed turtlebot3_autorace_detect traffic_light.yaml






 ---

 detect:

   traffic_light:

     red:

       hue_l: 0

       hue_h: 26

       saturation_l: 239

       saturation_h: 255

       lightness_l: 123

       lightness_h: 250

     yellow:

       hue_l: 19

       hue_h: 33

       saturation_l: 237

       saturation_h: 255

       lightness_l: 231

       lightness_h: 255

     green:

       hue_l: 40

       hue_h: 113

       saturation_l: 210

       saturation_h: 255

       lightness_l: 131

       lightness_h: 255

测试

关闭上面的打开的所有终端

新终端，启动gazebo节点

复制代码

    $ roslaunch turtlebot3_gazebo turtlebot3_autorace_2020.launch

新终端，启动相机的内标定

复制代码

    $ roslaunch turtlebot3_autorace_camera intrinsic_camera_calibration.launch

新终端，启动交通灯单独任务程序

复制代码

    $ roslaunch turtlebot3_autorace_core turtlebot3_autorace_core.launch mission:=traffic_light

新终端，设定decided_mode为3

复制代码

    $ rostopic pub -1 /core/decided_mode std_msgs/UInt8 "data: 3"

新终端，加载gazebo任务

复制代码

    $ roslaunch turtlebot3_autorace_core turtlebot3_autorace_mission.launch
