OpenCV 图像处理之形态学转换
摘要： 形态学转换是图像处理中的重要技术，它基于图像的形状特征进行操作，能够有效地对图像进行增强、去噪、分割等处理。本文详细介绍了 OpenCV 中形态学转换的多种方法，包括侵蚀、扩张、开运算、闭运算、形态学梯度、顶帽和黑帽，并通过 Python 代码实现这些方法，深入探讨了它们的原理、作用及应用场景，为图像处理的实际应用提供了全面的参考。
一、引言
在数字图像处理领域，形态学转换利用数学形态学的理论和方法，通过特定的结构元素对图像进行操作，从而改变图像的几何特征和拓扑结构。这些操作可以去除图像中的噪声、填补孔洞、分离或连接物体等，为后续的图像分析和计算机视觉任务提供更清晰、准确的图像数据。OpenCV 作为广泛应用的计算机视觉库，提供了丰富且高效的形态学转换函数，方便开发者进行图像处理工作。
二、侵蚀（Erosion）
（一）原理

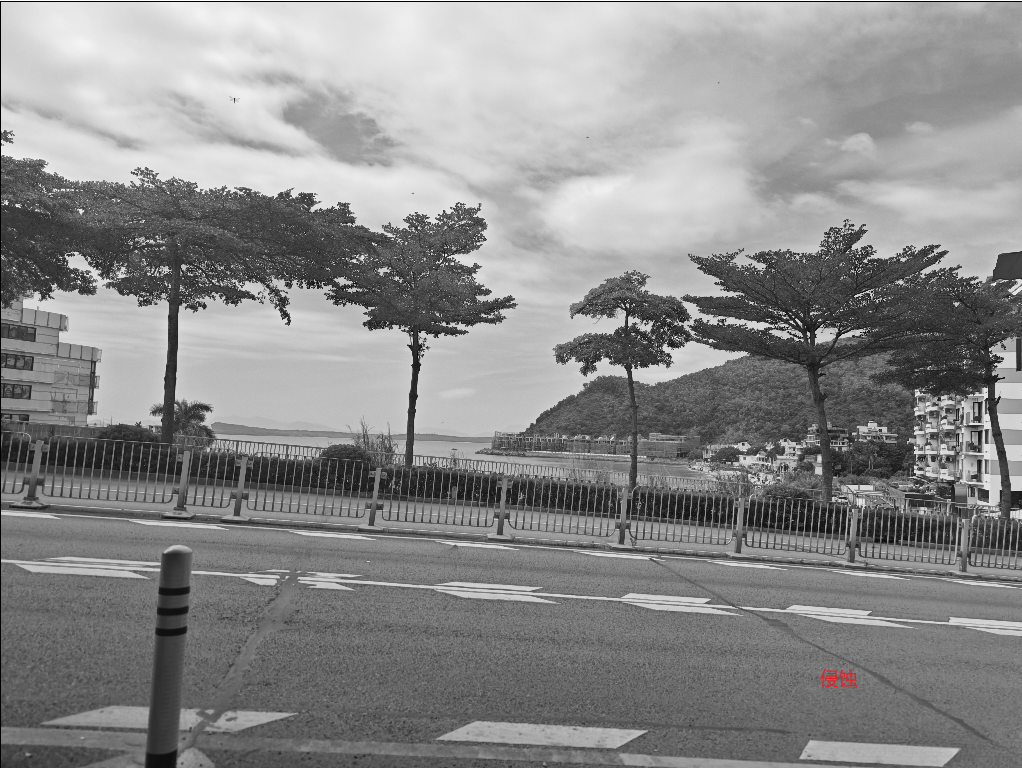

侵蚀是一种基本的形态学操作，它通过在图像中滑动一个结构元素，并将结构元素覆盖区域内的像素值替换为该区域内的最小值（对于灰度图像）或交集（对于二值图像）。其目的是消除图像中的边界点，使物体的边界向内收缩。
例如，对于一个二值图像，若结构元素覆盖的区域内存在背景像素（值为 0），则中心像素将被设置为 0，从而使物体的边界被 “侵蚀” 掉。
（二）Python 实现
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 读取图像（以二值图像为例）
image = cv2.imread('binary_image.jpg', 0)
# 创建一个 5x5 的矩形结构元素
kernel = np.ones((5, 5), np.uint8)
# 进行侵蚀操作
eroded_image = cv2.erode(image, kernel)
# 显示原始图像和侵蚀后的图像
plt.subplot(121)
plt.imshow(image, cmap='gray')
plt.title('Original Image')
plt.axis('off')
plt.subplot(122)
plt.imshow(eroded_image, cmap='gray')
plt.title('Eroded Image')
plt.axis('off')
plt.show()
在上述代码中，首先使用 cv2.imread 以灰度模式读取二值图像，然后创建一个5x5 的全 1 矩阵作为矩形结构元素，最后通过 cv2.erode 函数对图像进行侵蚀操作，并使用 matplotlib 库展示原始图像和侵蚀后的图像。
（三）应用场景
- 去除噪声 ：在二值图像中，孤立的噪声点通常表现为小的白色区域，通过侵蚀操作可以将这些噪声点去除，因为它们在结构元素的作用下会被周围的黑色像素 “侵蚀” 掉。
- 分离物体 ：如果图像中的物体相互连接且连接处较细，适当的侵蚀操作可以使连接处断开，从而实现物体的分离，便于后续对单个物体的分析和处理。
三、扩张（Dilation）
（一）原理

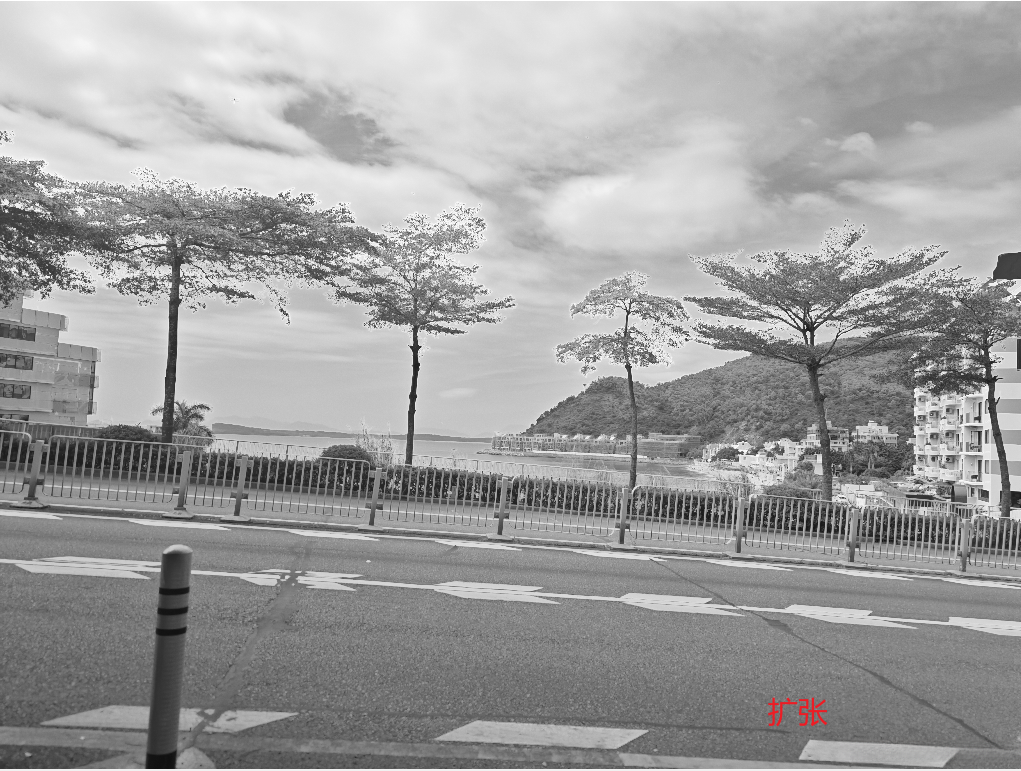

扩张与侵蚀相反，它是将结构元素覆盖区域内的像素值替换为该区域内的最大值（灰度图像）或并集（二值图像）。其效果是使物体的边界向外扩张，填充孔洞，并使物体的面积增大。
对于二值图像，当结构元素覆盖的区域内存在前景像素（值为 1）时，中心像素将被设置为 1，从而扩大了前景物体的范围。
（二）Python 实现
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 读取图像（以二值图像为例）
image = cv2.imread('binary_image.jpg', 0)
# 创建一个 5x5 的矩形结构元素
kernel = np.ones((5, 5), np.uint8)
# 进行扩张操作
dilated_image = cv2.dilate(image, kernel)
# 显示原始图像和扩张后的图像
plt.subplot(121)
plt.imshow(image, cmap='gray')
plt.title('Original Image')
plt.axis('off')
plt.subplot(122)
plt.imshow(dilated_image, cmap='gray')
plt.title('Dilated Image')
plt.axis('off')
plt.show()
这里的代码与侵蚀操作类似，只是将 cv2.erode 函数替换为 cv2.dilate 函数，实现对图像的扩张操作。
（三）应用场景
- 填充孔洞 ：在二值图像中，如果物体内部存在孔洞，通过扩张操作可以使孔洞逐渐被填充，恢复物体的完整性。
- 连接相邻物体 ：当图像中的物体由于噪声或其他原因被分割成多个部分时，适当的扩张操作可以使相邻的物体重新连接在一起，便于整体分析。
四、开运算（Opening）
（一）原理

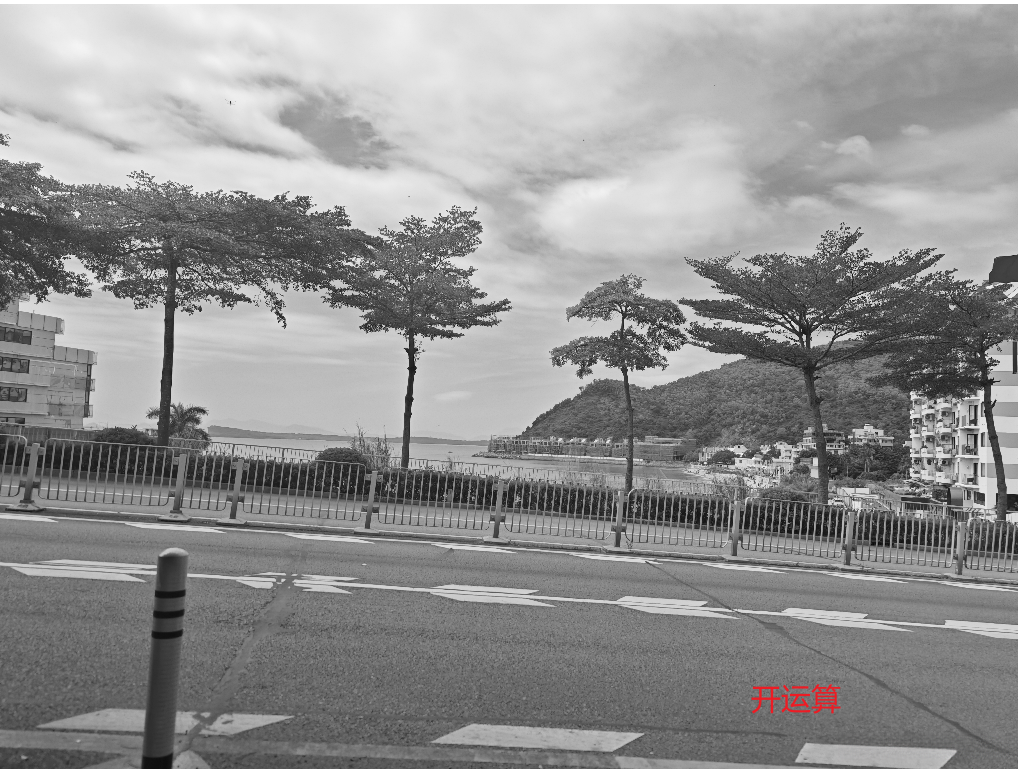

开运算先对图像进行侵蚀操作，然后再进行扩张操作。其作用是去除图像中的小物体（噪声），同时平滑物体的边界，而不会明显改变物体的面积和形状。
通过侵蚀操作去除小的噪声点和突出部分，然后通过扩张操作恢复物体的大致形状，使得处理后的图像更加干净、平滑，同时保留了主要物体的特征。
（二）Python 实现
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 读取图像（以二值图像为例）
image = cv2.imread('binary_image.jpg', 0)
# 创建一个 5x5 的矩形结构元素
kernel = np.ones((5, 5), np.uint8)
# 进行开运算操作
opened_image = cv2.morphologyEx(image, cv2.MORPH_OPEN, kernel)
# 显示原始图像和开运算后的图像
plt.subplot(121)
plt.imshow(image, cmap='gray')
plt.title('Original Image')
plt.axis('off')
plt.subplot(122)
plt.imshow(opened_image, cmap='gray')
plt.title('Opened Image')
plt.axis('off')
plt.show()
在上述代码中，使用 cv2.morphologyEx 函数，并指定 cv2.MORPH_OPEN 模式来实现开运算，结构元素与之前相同。
（三）应用场景
- 去除噪声和小物体 ：如在图像中存在一些小的干扰物体或噪声颗粒，开运算可以有效地将它们去除，同时保持较大物体的完整性，常用于目标检测前的图像预处理阶段。
- 简化图像结构 ：对于复杂的图像场景，开运算可以简化图像的结构，突出主要物体的轮廓，便于后续的图像分析和特征提取。
五、闭运算（Closing）
（一）原理

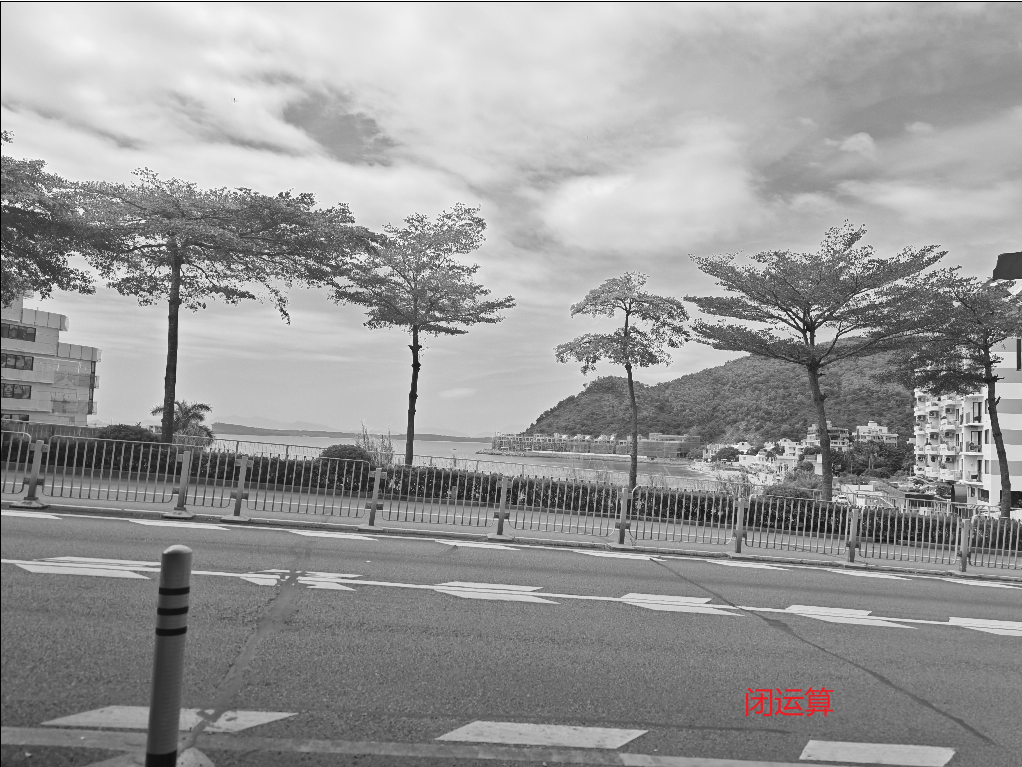

闭运算与开运算相反，先对图像进行扩张操作，然后再进行侵蚀操作。它的主要作用是填充物体内部的孔洞，连接相邻的物体，同时平滑物体的边界，同样不会对物体的整体形状产生较大影响。
扩张操作可以填充物体内部的小孔洞和缝隙，而后续的侵蚀操作则可以使物体的边界恢复到相对平滑的状态，确保处理后的图像既保留了物体的完整性，又具有清晰的边界。
（二）Python 实现
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 读取图像（以二值图像为例）
image = cv2.imread('binary_image.jpg', 0)
# 创建一个 5x5 的矩形结构元素
kernel = np.ones((5, 5), np.uint8)
# 进行闭运算操作
closed_image = cv2.morphologyEx(image, cv2.MORPH_CLOSE, kernel)
# 显示原始图像和闭运算后的图像
plt.subplot(121)
plt.imshow(image, cmap='gray')
plt.title('Original Image')
plt.axis('off')
plt.subplot(122)
plt.imshow(closed_image, cmap='gray')
plt.title('Closed Image')
plt.axis('off')
plt.show()
同样使用 cv2.morphologyEx 函数，通过指定 cv2.MORPH_CLOSE 模式实现闭运算。
（三）应用场景
- 填充孔洞和连接物体 ：在医学图像处理中，对于一些细胞图像或组织切片图像，闭运算可以填充细胞内部的空洞，使细胞的形态更加完整；在图像分割中，如果物体被误分割成多个部分，闭运算可以将它们连接起来，提高分割的准确性。
- 修复图像缺陷 ：当图像中存在由于遮挡或损坏导致的物体不完整情况时，闭运算可以在一定程度上修复这些缺陷，恢复物体的原貌。
六、形态学梯度（Morphological Gradient）
（一）原理

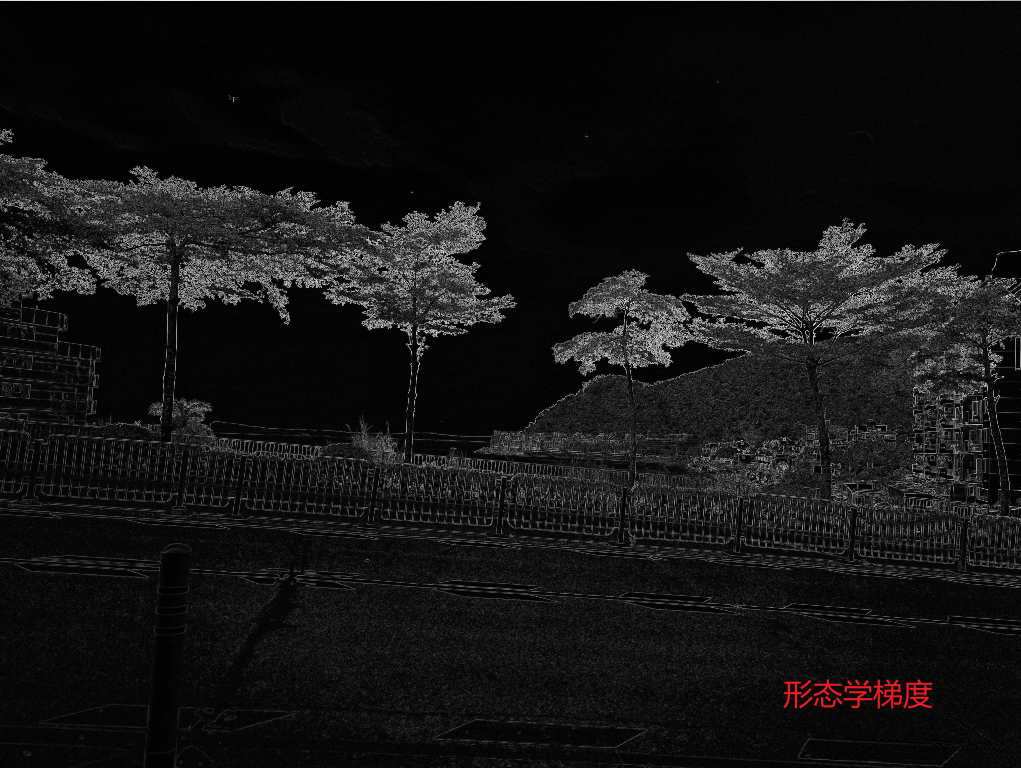

形态学梯度是通过对图像进行扩张操作后的结果减去侵蚀操作后的结果得到的。它能够突出图像中物体的边缘轮廓，因为扩张会使物体的边界向外扩展，侵蚀会使边界向内收缩，两者相减后，边缘部分的像素值变化较大，从而得到了物体的边缘信息。
（二）Python 实现
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 读取图像（以灰度图像为例）
image = cv2.imread('gray_image.jpg', 0)
# 创建一个 3x3 的矩形结构元素
kernel = np.ones((3, 3), np.uint8)
# 计算形态学梯度
gradient_image = cv2.morphologyEx(image, cv2.MORPH_GRADIENT, kernel)
# 显示原始图像和形态学梯度图像
plt.subplot(121)
plt.imshow(image, cmap='gray')
plt.title('Original Image')
plt.axis('off')
plt.subplot(122)
plt.imshow(gradient_image, cmap='gray')
plt.title('Morphological Gradient Image')
plt.axis('off')
plt.show()
这里使用 cv2.morphologyEx 函数并指定 cv2.MORPH_GRADIENT 模式来计算形态学梯度，结构元素可根据实际情况调整大小。
（三）应用场景
- 边缘检测 ：在一些对边缘精度要求不是特别高的场景中，形态学梯度可以快速地提取出物体的大致边缘信息，为后续的目标识别、图像分割等任务提供基础。
- 图像轮廓增强 ：对于一些模糊的图像或需要突出物体轮廓的情况，形态学梯度可以增强边缘的对比度，使物体的轮廓更加清晰可见。
七、顶帽（Top Hat）
（一）原理

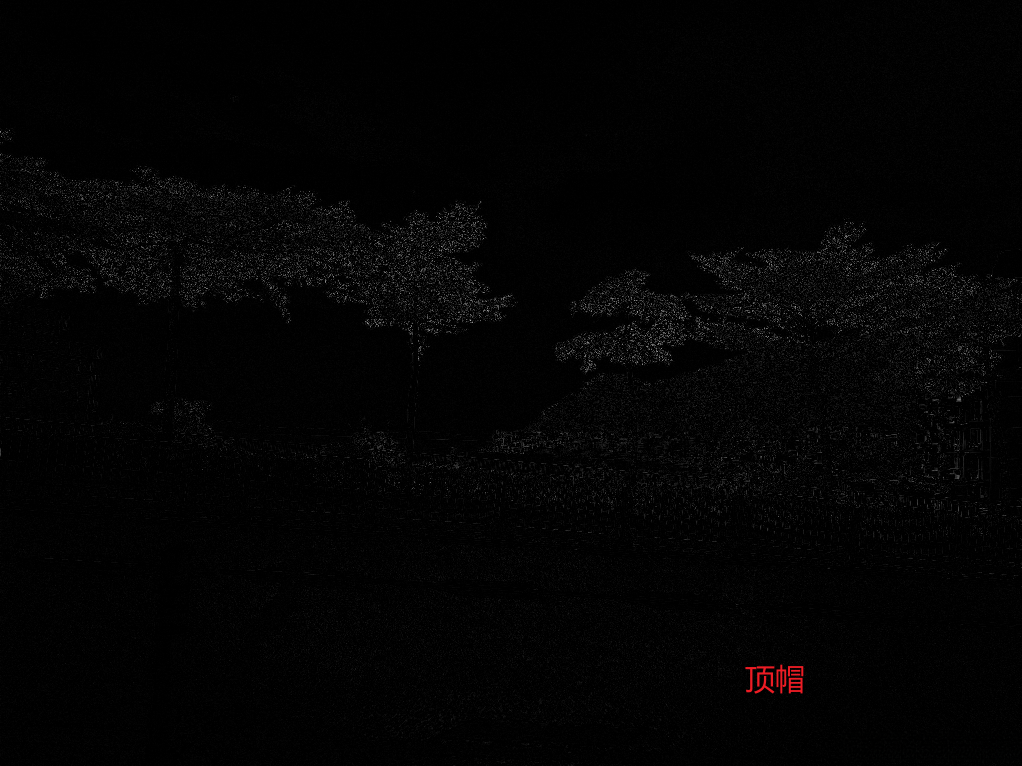

顶帽运算也称为礼帽运算，是原始图像减去其开运算后的结果。它能够提取出图像中的噪声、小物体以及图像中比周围区域明亮的部分，因为开运算会去除这些小的明亮区域，用原始图像减去开运算后的图像，就可以得到这些被去除的部分。
（二）Python 实现
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 读取图像（以灰度图像为例）
image = cv2.imread('gray_image.jpg', 0)
# 创建一个 5x5 的矩形结构元素
kernel = np.ones((5, 5), np.uint8)
# 进行顶帽运算
tophat_image = cv2.morphologyEx(image, cv2.MORPH_TOPHAT, kernel)
# 显示原始图像和顶帽运算后的图像
plt.subplot(121)
plt.imshow(image, cmap='gray')
plt.title('Original Image')
plt.axis('off')
plt.subplot(122)
plt.imshow(tophat_image, cmap='gray')
plt.title('Top Hat Image')
plt.axis('off')
plt.show()
使用 cv2.morphologyEx 函数并指定 cv2.MORPH_TOPHAT 模式实现顶帽运算。
（三）应用场景
- 背景校正 ：在一些图像中，背景可能存在不均匀的光照或噪声，顶帽运算可以提取出这些背景中的变化部分，然后通过对原始图像进行相应的校正，使背景更加均匀，便于后续对前景物体的分析。
- 微小物体检测 ：对于图像中存在的一些微小的明亮物体，如细胞中的亮点、图像中的小亮点等，顶帽运算可以有效地将它们提取出来，用于进一步的分析和研究。
八、黑帽（Black Hat）
（一）原理

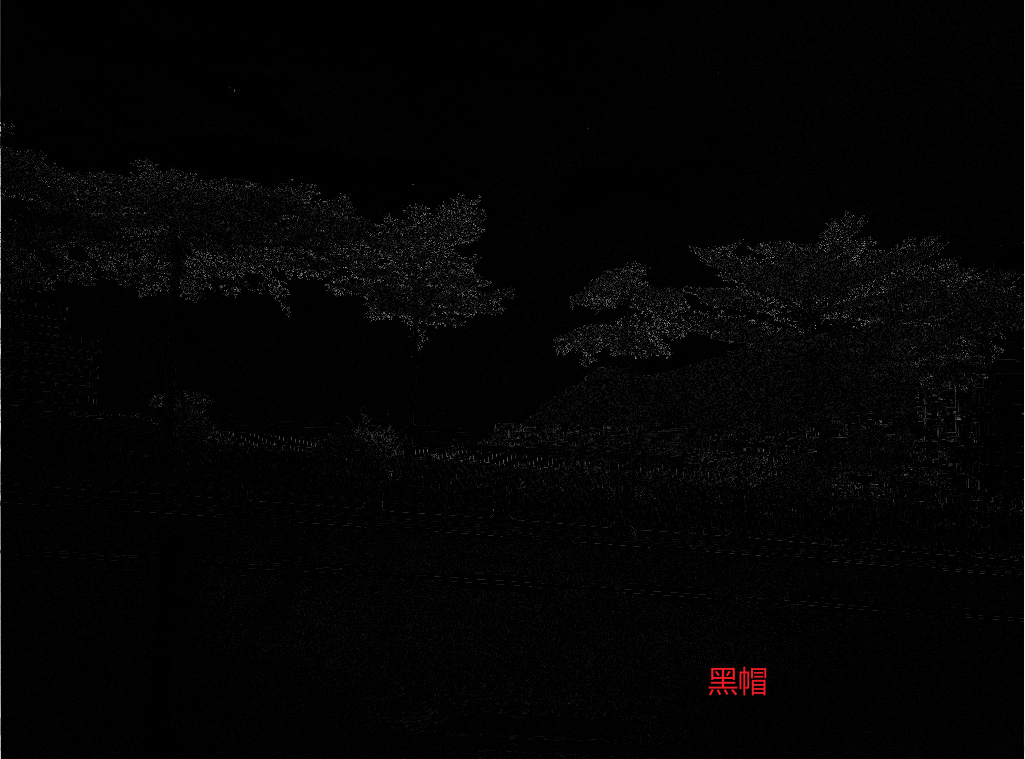

黑帽运算与顶帽运算相反，是图像闭运算后的结果减去原始图像。它主要用于提取图像中的孔洞、暗区域以及比周围区域暗的部分，因为闭运算会填充这些暗区域，用闭运算后的图像减去原始图像，就可以得到这些被填充的暗部分。
（二）Python 实现
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 读取图像（以灰度图像为例）
image = cv2.imread('gray_image.jpg', 0)
# 创建一个 5x5 的矩形结构元素
kernel = np.ones((5, 5), np.uint8)
# 进行黑帽运算
blackhat_image = cv2.morphologyEx(image, cv2.MORPH_BLACKHAT, kernel)
# 显示原始图像和黑帽运算后的图像
plt.subplot(121)
plt.imshow(image, cmap='gray')
plt.title('Original Image')
plt.axis('off')
plt.subplot(122)
plt.imshow(blackhat_image, cmap='gray')
plt.title('Black Hat Image')
plt.axis('off')
plt.show()
通过 cv2.morphologyEx 函数并指定 cv2.MORPH_BLACKHAT 模式来实现黑帽运算。
（三）应用场景
- 文本提取 ：在文档图像中，文字通常表现为暗区域，背景为亮区域，黑帽运算可以提取出文字部分，便于后续的文字识别和分析。
- 缺陷检测 ：对于一些工业产品的表面缺陷检测，如果缺陷表现为暗区域，黑帽运算可以增强这些缺陷的特征，使其更容易被检测和识别。
九、方法总结与比较
（一）方法总结
- 侵蚀和扩张是形态学转换的基础操作，侵蚀使物体边界收缩，扩张使物体边界扩张，分别适用于去除噪声和填充孔洞等场景。
- 开运算和闭运算结合了侵蚀和扩张的优点，开运算能去除小物体和噪声并平滑边界，闭运算能填充孔洞和连接物体并保持边界平滑，在图像预处理中广泛应用。
- 形态学梯度突出了物体的边缘轮廓，顶帽运算提取了图像中的明亮小物体和噪声，黑帽运算则用于提取暗区域和孔洞，这些方法在特定的图像处理任务中发挥着重要作用，如边缘检测、微小物体检测和缺陷检测等。
（二）方法比较
- 对图像的改变程度 ：侵蚀和扩张对图像的形状改变较为直接和明显，侵蚀使物体变小，扩张使物体变大；开运算和闭运算相对较为温和，在保持物体主要形状的基础上进行噪声去除和孔洞填充；形态学梯度主要影响图像的边缘部分，增强边缘信息；顶帽和黑帽运算提取的是图像中的特定区域，对整体图像的改变相对较小，但突出了特定的特征。
- 噪声和物体特征的处理效果 ：侵蚀和开运算在去除噪声方面表现较好，但侵蚀可能会过度去除物体的边缘信息，开运算相对更能保持物体的形状；扩张和闭运算在填充孔洞和连接物体方面有优势，闭运算对于填充内部孔洞效果显著；形态学梯度主要用于边缘检测，对噪声较为敏感；顶帽运算能有效提取明亮噪声和小物体，黑帽运算则针对暗区域和孔洞提取效果较好。
- 计算复杂度 ：一般来说，这些形态学操作的计算复杂度都相对较低，主要与图像的大小和结构元素的大小有关。其中，基本的侵蚀和扩张操作相对简单，开运算、闭运算、形态学梯度、顶帽和黑帽运算在其基础上进行了组合操作，但整体计算成本仍然在可接受范围内，适用于实时性要求较高的图像处理场景。
十、结论
OpenCV 中的形态学转换方法为图像处理提供了强大而灵活的工具，通过合理选择和组合这些方法，可以有效地解决图像中的噪声去除、物体分割、边缘检测、孔洞填充等多种问题，为后续的高级图像处理和计算机视觉任务奠定坚实的基础。在实际应用中，需要根据图像的特点和具体的处理目标，仔细调整结构元素的大小和形状，以及选择合适的形态学操作方法及其参数，以达到最佳的处理效果。随着图像处理技术的不断发展，形态学转换方法也将在更多领域得到深入应用和拓展，为图像分析和理解提供更有力的支持。
