Visual Studio 2010 架构图之用例图（UML Use Case Diagram）
发布时间
阅读量：
阅读量
通过Visual Studio 2010平台可在项目中实现架构布局。项目的类型包括ASP.NET框架、Windows Forms应用程序等；此外还可以建立独立的建模工程。

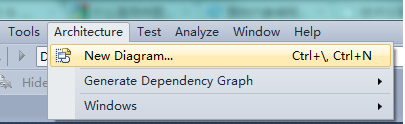

可以通过下图方式在项目中添加架构图（菜单栏===>Tools===>New Diagram）：

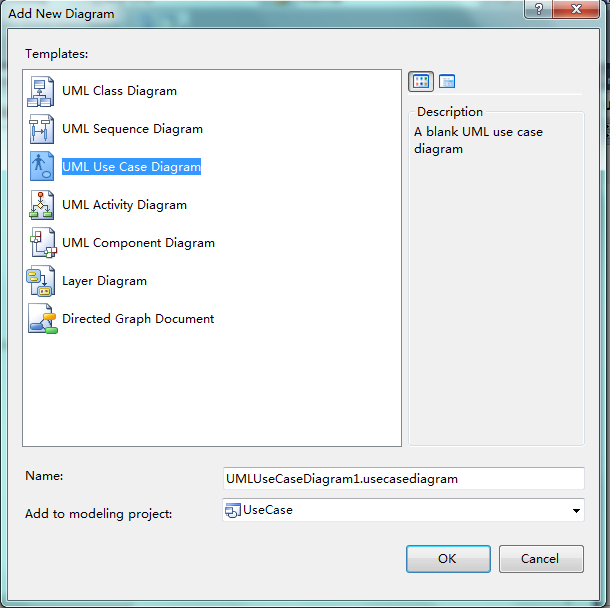

在下面窗口中选择架构图的类型
用例图的工具说明：
1、Actor，参与者/角色，系统的理想用户，通过向系统输入或请求系统输入某些事件来触发系统的执行。包括:
（1）系统用户
（2）其它支付平台中，在线购物网站采用支付宝进行即时在线支付；当交易完成时会立即返回至该购物网站继续处理后续操作。
（3）可以运行的进程，如：时间，经过一定时间触发系统某个事件执行。
2、User Case（用户用例），描述用户与系统之间的交互关系及外部可见的功能模块。例如增删改查等基本操作功能点
3、Comment，注释。
4、Association，关联关系，描述参与者与用例之间的关系、通信。

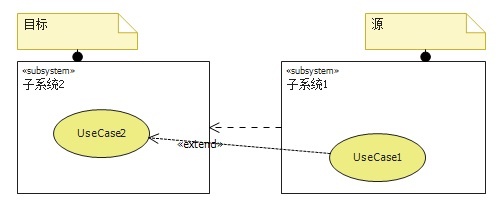

Dependency, 依存关系, 用于通过关联不同的版本或变体来连接表示子系统/用例, 源模型被用来指涉目标模型.
Include关系中采用单一案例描述，并将行为定义得更加清晰

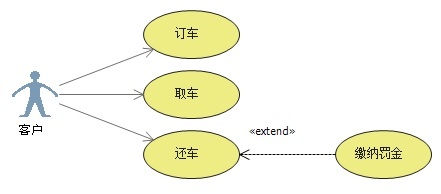

Extend用于建立拓展关系，在基础用例上进行增量扩展。仅在特定条件下才会被触发执行。
上图中，缴纳罚金只有在比如有车损、租赁超期等情况下才会发生。

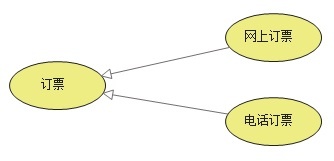

8、广义化、广义化的关联，在系统设计中体现了从广义到具体的关系；每一个通用案例都可以被具体实例化为一个或多个子案例；这些子案例则代表了该通用案例的具体呈现方式。
9、CommentLink：注释链接。

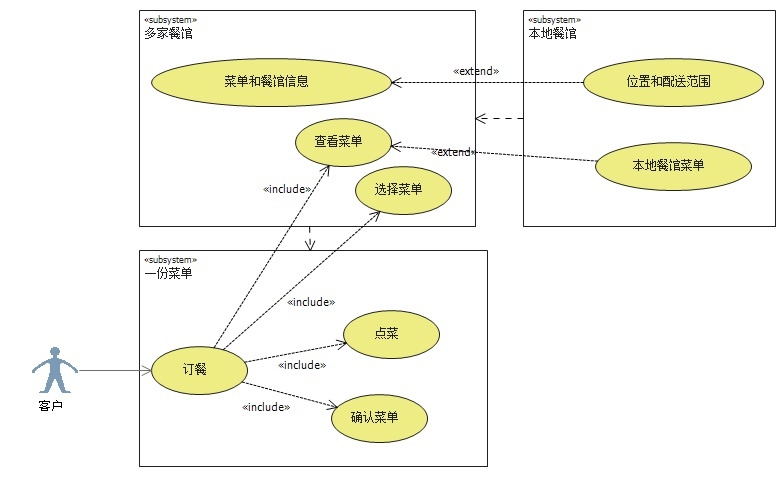

MSDN中一个综合一点的例子：
更多资料：
