华为eNSP配置DHCP

阅读量：

目录

一、实验介绍

1.1关于本实验

1.2实验目的

1.3 实验组网介绍

1.4实验任务列表

二、实验配置任务

2.1配置基于全局地址池的DHCP服务器

步骤1 完成R1上的基础配置

步骤2 创建全局地池

步骤3 指定自动分配的IP地址范围

步骤4 配置R1中的默认网关

步骤5 配置DHCP服务器功能

步骤5 配置DHCP客户端

步骤六 验证配置

2.2 配置基于接口的 DHCP 服务器

步骤1 R1上的基础配置

步骤2 在R1上配置DHCP服务器功能

步骤3 在R2上配置DHCP客户端功能

步骤4 验证配置

2.3配置 DHCP中继

步骤1 恢复R1接口配置

步骤2 完成R1上的基础配置

步骤3 创建全局地址池pc3-pool

步骤四 DHCP服务器功能

步骤5 配置DHCP中继

步骤6 配置DHCP客户端

一、实验介绍

1.1关于本实验

当华为路由器配置为 DHCP 服务器时，在分配 IP 地址方面有两种主要方式：支持全局地址池配置以及同时支持接口地址池配置。此外，在功能模式上，“既能作为客户端从其他 DHCP 服务器获取 IP 地址”也能通过中继转发 DHCP 报文给客户端和其他服务端点。

本实验包含以下 3 个任务

第一个是由 ARI 和 AR2 构成的网络环境，在其中 AR1 作为 DHCP 服务器负责向与其直接连接的 AR2 接口动态地分配 IP 地址。

第二个测试环境由 AR1、S1 和两台 PC（PC1 和 PC2）组成，在其中 S1 设备无需进行配置设置。其中 AR1 作为 DHCP 服务器角色，在同一 IP 网段内为 DHCP 客户端分配 IP 地址及相关网络参数。

第三个由AR1、AR2以及PC3构成的部署配置中，AR1主要负责作为 DHCP 服务器角色，并通过 DHCP 中继设备AR2向所有非直接连接的 DHCP客户端发送IP地址、默认网关以及DNS服务器地址等相关配置信息。

1.2实验目的

掌握 DHCP 服务器的配置方法

·掌握 DHCP 客户端的配置方法

·掌握 DHCP 中继的配置方法。

掌握更改 DHCP 其他参数的方法

掌握通过 DHCP 下发其他参数的方法

掌握地址池的配置方法。

1.3 实验组网介绍

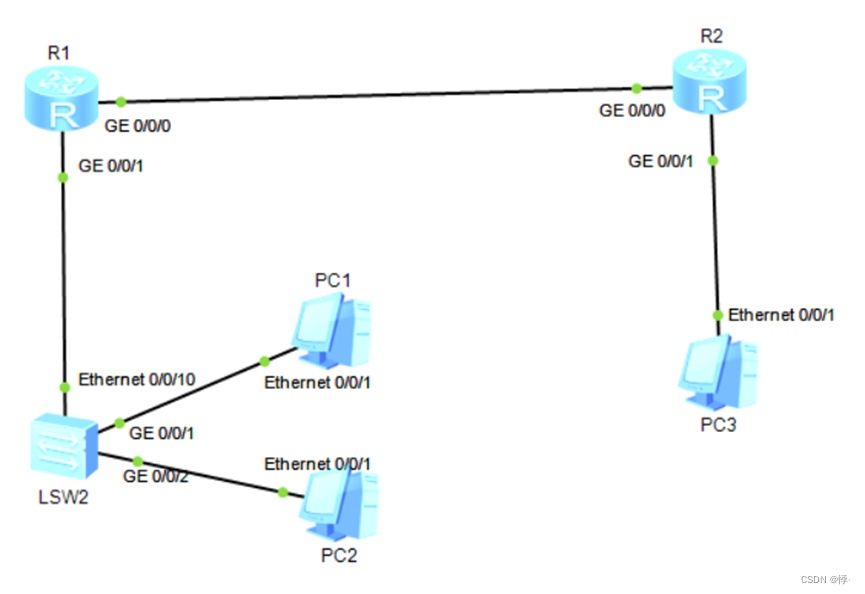

DHCP 基础配置实验拓扑图

使用的网络地址

设备 接口 IP地址 子网掩码 默认网关
R1 G0/0/0 10.0.0.1 255.255.255.0 -
G0/0/1 192.168.10.254 255.255.255.0 -
R2 G0/0/0 DHCP DHCP -
G0/0/1 192.168.20.254 255.255.255.0 -
PC1 E0/0/1 DHCP DHCP DHCP
PC2 E0/0/1 DHCP DHCP DHCP
PC3 E0/0/1 DHCP DHCP DHCP

1.4实验任务列表

配置任务 1:配置基于全局地址池的 DHCP 服务器

配置任务 2:配置基于接口的 DHCP 服务器。

配置任务3:配置DHCP 中继。

二、实验配置任务

2.1配置基于全局地址池的DHCP服务器

采用全局地址池配置的网络环境中，在网络接口响应 DHCP 请求报文时，在路由器上设置该端口所属的 IP 网段依据其与全局地址池进行匹配后将通过地址池获取可用的 IP 地址以完成分配。值得注意的是，在路由器拥有多个端口均充当本地连接 DHCP 服务器的情况下，管理人员只需为每个不同的 IP 网段配置独立的全局地址池即可完成服务部署。此外，在某些特殊情况下一个网络接口甚至能够同时服务于多个不同 IP 网段的 DHCP 需求。

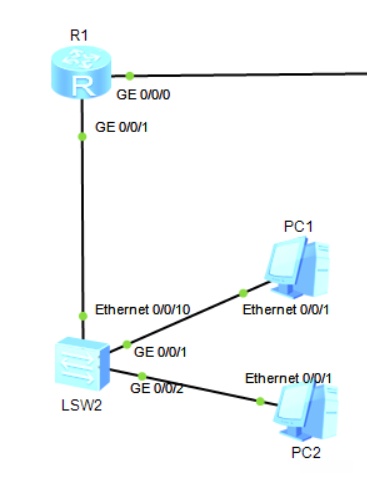

在本实验中，我们旨在将设备 AR₁ 配置为 DHCP 服务器，并通过 GO/0/₁ 接口实现 PC₁ 和 PC₂ 的 IP 地址分配工作。具体要求包括：指定可用的 IP 地址范围限定在 ¹⁹².¹⁶⁸.¹⁰.¹ 至 ¹⁹².¹⁶⁸.¹⁰.² 区间内；设置网关地址为 ¹⁹².¹⁶⁸.¹₀.²₅₄；规定 DHCP 配置的有效时长为两天，并指定 DNS 解决器采用 8.8.8.8 地址。根据 DHCP 服务器配置方案构建实验网络架构如图所示

步骤1 完成R1上的基础配置

复制代码
 [R1]int g0/0/1


 [R1-GigabitEthernet0/0/1]ip address 192.168.10.254 24

步骤2 创建全局地池

复制代码
 [R1]ip pool hcia-pool


 Info:It's successful to create an IP address pool.

 [R1-ip-pool-hcia-pool]network 192.168.10.0

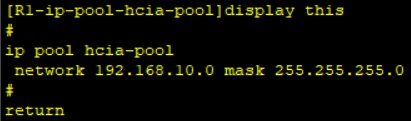

确认配置中的掩码

步骤3 指定自动分配的IP地址范围

复制代码
 [R1]ip pool hcia-pool


 [R1-ip-pool-hcia-pool]excluded-ip-address 192.168.10.11 192.168.10.253

步骤4 配置R1中的默认网关

设置租期为2天

配置DNS地址

复制代码
 [R1]ip pool hcia-pool


 [R1-ip-pool-hcia-pool]gateway-list 192.168.10.254

 [R1-ip-pool-hcia-pool]lease day 2 hour 0 minute 0

 [R1-ip-pool-hcia-pool]dns-list 8.8.8.8

查看DHCP服务器的完整配置信息

复制代码
 [R1-ip-pool-hcia-pool]dis this


 #

 ip pool hcia-pool

  gateway-list 192.168.10.254

  network 192.168.10.0 mask 255.255.255.0

  excluded-ip-address 192.168.10.11 192.168.10.253

  lease day 2 hour 0 minute 0

  dns-list 8.8.8.8

 #

 return

步骤5 配置DHCP服务器功能

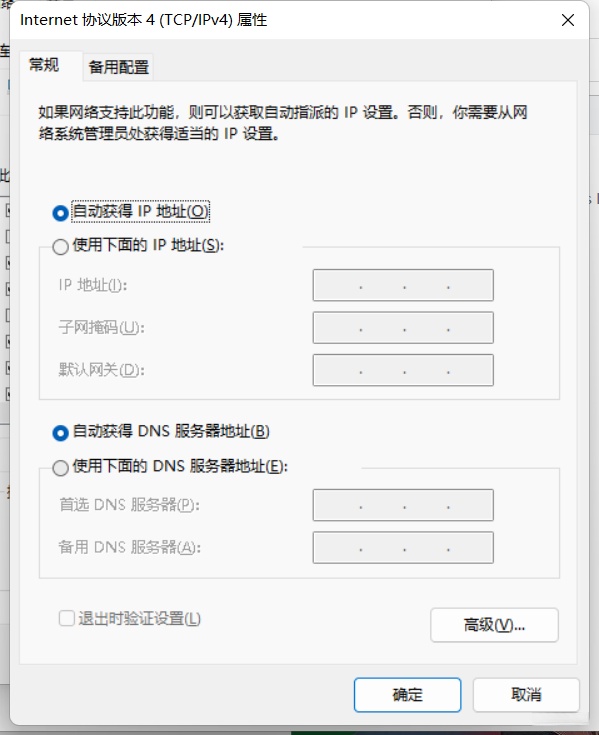

步骤5 配置DHCP客户端

步骤六 验证配置

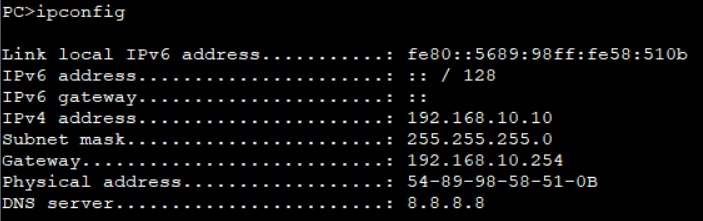

查看PC1获得的IP地址信息

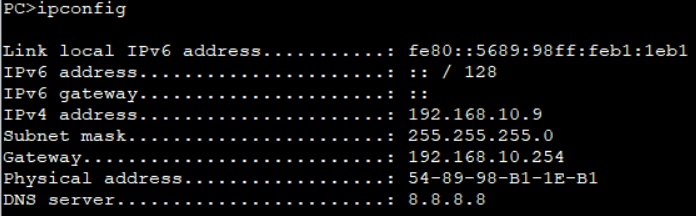

查看PC2获得的IP地址信息

查看地址池hcia-pool的状态信息

复制代码
 [R1]dis ip pool name hcia-pool


   地址池名       : hcia-pool

   地址池号       : 0

   租期           : 2 天 0 小时 0 分钟

   域名           : -

   DNS服务器0    : 8.8.8.8

   NBNS服务器0   : -

   Netbios类型    : -

   位置           : 本地            地址池状态       : 非锁定

   网关-0      : 192.168.10.254

   掩码           : 255.255.255.0

   VPN实例        : --

  -----------------------------------------------------------------------------

       起始地址      终止地址      总数  使用  空闲(   过期)      冲突     禁用

  -----------------------------------------------------------------------------

     192.168.10.1  192.168.10.254   253     2          8(0)         0      243

  -----------------------------------------------------------------------------

测试连通性

复制代码
 [R1]ping 192.168.10.10


   PING 192.168.10.10: 56 字节，按CTRL-C 中断.



     答复从 192.168.10.10: 字节数=56 顺序号=1 生存时间=128 时间 = 60 毫秒



     答复从 192.168.10.10: 字节数=56 顺序号=2 生存时间=128 时间 = 60 毫秒



     答复从 192.168.10.10: 字节数=56 顺序号=3 生存时间=128 时间 = 80 毫秒



     答复从 192.168.10.10: 字节数=56 顺序号=4 生存时间=128 时间 = 60 毫秒



     答复从 192.168.10.10: 字节数=56 顺序号=5 生存时间=128 时间 = 40 毫秒



   --- 192.168.10.10 ping 统计 ---

     传输包数: 5

     接收包数: 5

     0.00% 包丢失

     往返时间 最小/平均/最大 = 40/60/80 毫秒



 [R1]ping 192.168.10.9

   PING 192.168.10.9: 56 字节，按CTRL-C 中断.



     答复从 192.168.10.9: 字节数=56 顺序号=1 生存时间=128 时间 = 60 毫秒



     答复从 192.168.10.9: 字节数=56 顺序号=2 生存时间=128 时间 = 30 毫秒



     答复从 192.168.10.9: 字节数=56 顺序号=3 生存时间=128 时间 = 50 毫秒



     答复从 192.168.10.9: 字节数=56 顺序号=4 生存时间=128 时间 = 50 毫秒



     答复从 192.168.10.9: 字节数=56 顺序号=5 生存时间=128 时间 = 60 毫秒



   --- 192.168.10.9 ping 统计 ---

     传输包数: 5

     接收包数: 5

     0.00% 包丢失

     往返时间 最小/平均/最大 = 30/50/60 毫秒

2.2 配置基于接口的 DHCP 服务器

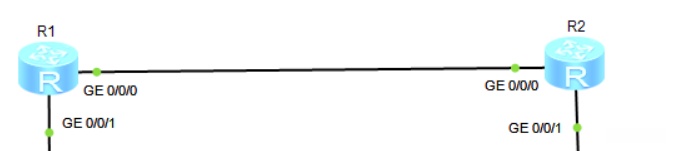

在本次实验任务中, 我们将 AR1 设定为 DHCP 服务器, 并采用基于接口的方式在 AR2 的端口 GO/0/0 上配置 DHCP 设置, 使其通过 DHCP 功能自动生成 IP 地址。具体配置要求包括将 P 类 IP 地址 10.0.0.2 自动分配给 AR2 的 GO/0/0 接口, 并设置为期 7 天的有效期。此方法可应用于园区网与 ISP 网络之间的连接, 其中作为园区网边缘转发器角色的设备 AR2 起作 DHCP 客户端, 而 isp 边缘路由器 AR1 则承担 DHCP 服务器的角色

步骤1 R1上的基础配置

复制代码
 [R1]int g0/0/0


 [R1-GigabitEthernet0/0/0]ip address 10.0.0.1 255.255.255.0

步骤2 在R1上配置DHCP服务器功能

指定可分配的IP地址范围

设置租期为7天

复制代码
 [R1]int g0/0/0


 [R1-GigabitEthernet0/0/0]dhcp select interface

 [R1-GigabitEthernet0/0/0]dhcp server excluded-ip-address 10.0.0.3 10.0.0.254

 [R1-GigabitEthernet0/0/0]dhcp server lease day 7 hour 0 minute 0

查看R1接口G0/0/0的配置信息

复制代码
 [R1-GigabitEthernet0/0/0]dis this


 #

 interface GigabitEthernet0/0/0

  ip address 10.0.0.1 255.255.255.0

  dhcp select interface

  dhcp server excluded-ip-address 10.0.0.3 10.0.0.254

  dhcp server lease day 7 hour 0 minute 0

 #

 return

步骤3 在R2上配置DHCP客户端功能

复制代码
 [R2]dhcp enable


 [R2]int g0/0/0

 [R2-GigabitEthernet0/0/0]ip address dhcp-alloc

步骤4 验证配置

查看R1上的接口DHCP地址池信息

复制代码
 [R1-GigabitEthernet0/0/0]dis this


 #

 interface GigabitEthernet0/0/0

  ip address 10.0.0.1 255.255.255.0

  dhcp select interface

  dhcp server excluded-ip-address 10.0.0.3 10.0.0.254

  dhcp server lease day 7 hour 0 minute 0

 #

 return

查看R2上的接口G0/0/0获得的IP地址

复制代码
 [R2]dis ip interface brief


 *down: administratively down

 !down: FIB overload down

 ^down: standby

 (l): loopback

 (s): spoofing

 (d): Dampening Suppressed

 The number of interface that is UP in Physical is 3

 The number of interface that is DOWN in Physical is 8

 The number of interface that is UP in Protocol is 2

 The number of interface that is DOWN in Protocol is 9



 Interface                         IP Address/Mask      Physical   Protocol

 Ethernet0/0/0                     unassigned           down       down

 Ethernet0/0/1                     unassigned           down       down

 GigabitEthernet0/0/0              10.0.0.2/24          up         up

 GigabitEthernet0/0/1              unassigned           up         down

 GigabitEthernet0/0/2              unassigned           down       down

 GigabitEthernet0/0/3              unassigned           down       down

 NULL0                             unassigned           up         up(s)

验证R1与R2之间的连通性

复制代码
 [R2]ping 10.0.0.1


   PING 10.0.0.1: 56  data bytes, press CTRL_C to break

     Reply from 10.0.0.1: bytes=56 Sequence=1 ttl=255 time=60 ms

     Reply from 10.0.0.1: bytes=56 Sequence=2 ttl=255 time=30 ms

     Reply from 10.0.0.1: bytes=56 Sequence=3 ttl=255 time=50 ms

     Reply from 10.0.0.1: bytes=56 Sequence=4 ttl=255 time=50 ms

     Reply from 10.0.0.1: bytes=56 Sequence=5 ttl=255 time=80 ms



   --- 10.0.0.1 ping statistics ---

     5 packet(s) transmitted

     5 packet(s) received

     0.00% packet loss

     round-trip min/avg/max = 30/54/80 ms

查看R2上的接口G0/0/0的详细IP信息

复制代码
 [R2]dis ip int g0/0/0


 GigabitEthernet0/0/0 current state : UP

 Line protocol current state : UP

 The Maximum Transmit Unit : 1500 bytes

 input packets : 5, bytes : 420, multicasts : 0

 output packets : 7, bytes : 1076, multicasts : 0

 Directed-broadcast packets:

  received packets:            0, sent packets:            2

  forwarded packets:           0, dropped packets:           0

 ARP packet input number:           1

   Request packet:                  0

   Reply packet:                    1

   Unknown packet:                  0

 Internet Address is allocated by DHCP, 10.0.0.2/24

 Broadcast address : 10.0.0.255

 TTL being 1 packet number:         0

 TTL invalid packet number:         0

 ICMP packet input number:          5

   Echo reply:                      5

   Unreachable:                     0

   Source quench:                   0

   Routing redirect:                0

   Echo request:                    0

   Router advert:                   0

   Router solicit:                  0

   Time exceed:                     0

   IP header bad:                   0

   Timestamp request:               0

   Timestamp reply:                 0

   Information request:             0

   Information reply:               0

   Netmask request:                 0

   Netmask reply:                   0

   Unknown type:                    0

2.3配置 DHCP中继

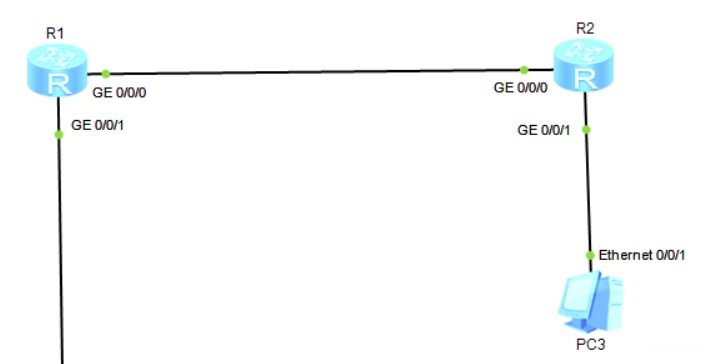

在前两个实验任务中，在路由器本地接口上分别设置了 DHCP 客户端设备进行直接连接操作。当路由器作为 DHCP 中继节点时，在其非直连的 DHCP 客户端设备之间实现 IP 地址分配功能。具体而言，在本实验任务中要求将 AR1 设备配置为 DHCP 服务器角色，并通过 DHCP 中继路由器 AR2 实现对 PC3 设备 IP 地址的动态分配服务。具体设置参数如下：IP 地址池名称定义为 pc3-pool；可分配 IP 地址范围限定在 192.168.20.1 至 192.168.20.10 区间内；网络设备默认网关设置为 192.168.20.254；租期设定为两天；DNS 服务指向 IP 地址主DNS服务器 8.8.8.8 系列地址集；具体的 DHCP 中继配置细节如图所示

步骤1 恢复R1接口配置

复制代码
 [R1]int g0/0/0


 [R1-GigabitEthernet0/0/0]undo dhcp select interface

 警告：地址池中有正在被使用的地址，确认要删除地址池吗?[Y/N]:y

 [R1-GigabitEthernet0/0/0]dis this

 #

 interface GigabitEthernet0/0/0

  ip address 10.0.0.1 255.255.255.0

 #

 return

配置R2接口G0/0/0

复制代码
 [R2]int g0/0/0


 [R2-GigabitEthernet0/0/0]ip add 10.0.0.2 24

步骤2 完成R1上的基础配置

复制代码
    [R1]ip route-static 192.168.20.0 24 10.0.0.2

完成R2上的基础配置

复制代码


 [R2]int g0/0/1

 [R2-GigabitEthernet0/0/1]ip add 192.168.20.254 24

步骤3 创建全局地址池pc3-pool

复制代码
 [R1]ip pool pc3-pool


 提示:创建地址池成功

 [R1-ip-pool-pc3-pool]net 192.168.20.0 mask 24

 [R1-ip-pool-pc3-pool]excluded-ip-address 192.168.20.11 192.168.20.253

 [R1-ip-pool-pc3-pool]gateway-list 192.168.20.254

 [R1-ip-pool-pc3-pool]lease day 2

 [R1-ip-pool-pc3-pool]dns-list 8.8.8.8

查看地址池pc3-pool的状态信息

复制代码
 [R1]dis ip pool name pc3-pool


   地址池名       : pc3-pool

   地址池号       : 1

   租期           : 2 天 0 小时 0 分钟

   域名           : -

   DNS服务器0    : 8.8.8.8

   NBNS服务器0   : -

   Netbios类型    : -

   位置           : 本地            地址池状态       : 非锁定

   网关-0      : 192.168.20.254

   掩码           : 255.255.255.0

   VPN实例        : --

  -----------------------------------------------------------------------------

       起始地址      终止地址      总数  使用  空闲(   过期)      冲突     禁用

  -----------------------------------------------------------------------------

     192.168.20.1  192.168.20.254   253     0         10(0)         0      243

  -----------------------------------------------------------------------------

步骤四 DHCP服务器功能

复制代码
 [R1]dhcp enable


 [R1]int g0/0/0

 [R1-GigabitEthernet0/0/0]dhcp select global

步骤5 配置DHCP中继

复制代码
 [R2]dhcp enable


 [R2]int g0/0/1

 [R2-GigabitEthernet0/0/1]dhcp select relay

 [R2-GigabitEthernet0/0/1]dhcp relay server-ip 10.0.0.1

步骤6 配置DHCP客户端

查看PC3的IP地址并验证网络连通性

复制代码
 PC>ipconfig




 Link local IPv6 address...........: fe80::5689:98ff:fe9c:22cb

 IPv6 address......................: :: / 128

 IPv6 gateway......................: ::

 IPv4 address......................: 192.168.20.10

 Subnet mask.......................: 255.255.255.0

 Gateway...........................: 192.168.20.254

 Physical address..................: 54-89-98-9C-22-CB

 DNS server........................: 8.8.8.8





 PC>ping 10.0.0.1



 Ping 10.0.0.1: 32 data bytes, Press Ctrl_C to break

 From 10.0.0.1: bytes=32 seq=1 ttl=254 time=47 ms

 From 10.0.0.1: bytes=32 seq=2 ttl=254 time=62 ms

 From 10.0.0.1: bytes=32 seq=3 ttl=254 time=63 ms

 From 10.0.0.1: bytes=32 seq=4 ttl=254 time=47 ms

 From 10.0.0.1: bytes=32 seq=5 ttl=254 time=62 ms



 --- 10.0.0.1 ping statistics ---

   5 packet(s) transmitted

   5 packet(s) received

   0.00% packet loss

   round-trip min/avg/max = 47/56/63 ms

查看PC3-pool的状态信息

复制代码
 [R1]dis ip pool name pc3-pool


   地址池名       : pc3-pool

   地址池号       : 1

   租期           : 2 天 0 小时 0 分钟

   域名           : -

   DNS服务器0    : 8.8.8.8

   NBNS服务器0   : -

   Netbios类型    : -

   位置           : 本地            地址池状态       : 非锁定

   网关-0      : 192.168.20.254

   掩码           : 255.255.255.0

   VPN实例        : --

  -----------------------------------------------------------------------------

       起始地址      终止地址      总数  使用  空闲(   过期)      冲突     禁用

  -----------------------------------------------------------------------------

     192.168.20.1  192.168.20.254   253     1          9(0)         0      243

  -----------------------------------------------------------------------------

全部评论 (0)

还没有任何评论哟~

相关文章推荐

华为eNSP配置DHCP

华为eNSP配置DHCP

华为eNSP：配置DHCP Snooping

1、什么是DHCPSnooping？ DHCPSnooping是一种网络安全技术，用于防止未经授权的设备在局域网中提供DHCP服务。DHCP（DynamicHostConfigurationProto...

华为eNSP——DHCP中继配置

实验拓扑图 实验环境 R4作为DHCP服务器，R1，R2上做中继服务，实现不同网段的pc获取地址 1，配置sw交换机 <Huaweisys进入系统视图模式 [Huawei]sysnameSW1修改名字...

ensp华为dhcp中继配置

文章目录 前言 一、dhcprelay是什么？ 二、下载地址 三、操作 拓扑图 具体配置 测试 网络连通性测试 总结 前言 用DHCPRelay代理可以去掉在每个物理的网段都要有DHCP服务器的必要,...

华为eNSP——DHCP中继配置

实验拓扑图 实验环境 R4作为DHCP服务器，R1，R2上做中继服务，实现不同网段的pc获取地址 1，配置sw交换机 <Huaweisys进入系统视图模式 [Huawei]sysnameSW1修改名字...

华为ensp配置DHCP服务

为了解决IP地址紧缺的问题，于是有了DHCP（动态地址分配协议）下面介绍DHCP的配置下期讲解NAT转换 实验拓扑图如下 AR1的配置如下 接口g0/0/0配置 sys进入系统视图 interface...

DHCP中继配置（华为ensp中所配置）

1.拓扑图： 2.各个路由器中的命令配置 AR1（服务器） //启用DHCP [Huawei]dhcpenable //在接口配置IP，在路由器上配置静态路由（本实验使用的是OSPF使路由器连通） [...

华为 ensp 配置 dhcp地址池 代码

在华为eNSP（EnterpriseNetworkSimulationPlatform）中配置DHCP（DynamicHostConfigurationProtocol）地址池，通常是在路由器或交换机...

华为eNSP配置dhcp 下发ipv4地址

目的：PC1和PC2自动获取ip地址 AR1: dhcpenable开启DHCP功能 interfaceGigabitEthernet0/0/0.1进入g/0/0.1子接口 dot1qterminat...

华为eNSP-DHCP Snooping

DHCP存在的问题： 1\.用户使用静态IP，可能导致地址冲突用户假设 2\.非法的DHCP服务器，使vlan内用户获取到错误的IP地址导致无法上网。 DHCPSnooping：在接入交换机上使用DH...
