H3C BGP实验
BGP实验
- 一、拓扑图
- 二、组网需求
- 三、配置步骤
-
- 1.配置各设备IP地址
- [2.配置OSPF,使area 0 可通信]( "2.配置OSPF,使area 0 可通信")
- 3.配置EBGP
- 4.BGP与OSPF相互引入
- 总结

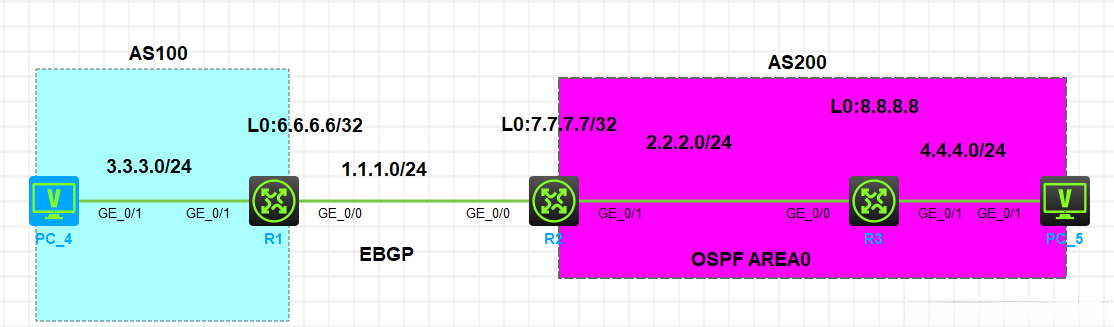

- 一、拓扑图
二、组网需求
- 公司A的所有设备在AS 100内，公司B的所有设备在AS 200内，AS 100和AS 200通过设备R1和R2相连。
2.PC4可以访问PC5
注：设备ip地址为标志网段+设备编号 ，如R1g0/1端口IP地址为3.3.3.1/24
三、配置步骤
1.配置各设备IP地址
G0/0 G0/1 LoopBack 0
R1 1.1.1.1/24 3.3.3.1/24 6.6.6.6/32
R2 1.1.1.2/24 2.2.2.2/24 7.7.7.7/32
R3 2.2.2.3/24 4.4.4.3/24 8.8.8.8/32
PC_4 _ 3.3.3.4/24

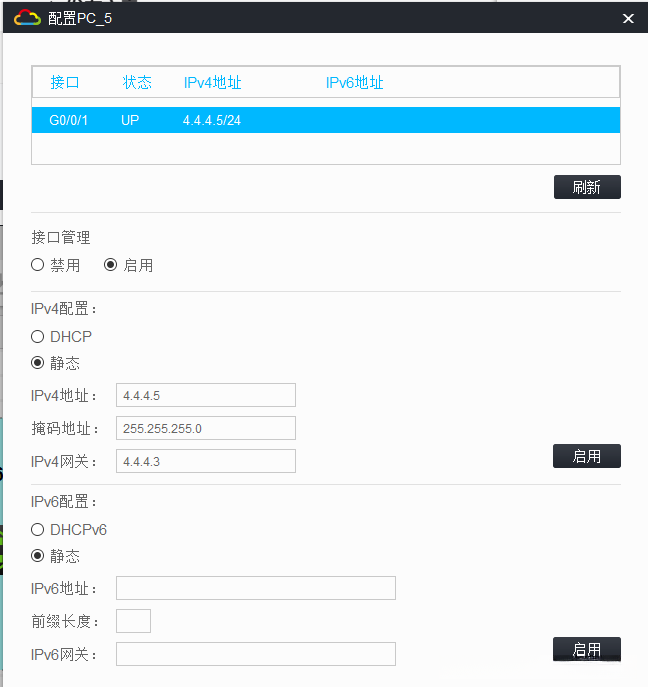

PC_5 _ 4.4.4.5/24
[H3C]SYSN r1
[r1]int g0/1
[r1-GigabitEthernet0/1]ip add 3.3.3.1 24
[r1-GigabitEthernet0/1]int g0/0
[r1-GigabitEthernet0/0]ip add 1.1.1.1 24
[r1-GigabitEthernet0/0]int l 0
[r1-LoopBack0]ip add 6.6.6.6 32
[r1-LoopBack0]qui
[H3C]sysn r2
[r2]int l 0
[r2-LoopBack0]ip add 7.7.7.7 32
[r2-LoopBack0]int g0/0
[r2-GigabitEthernet0/0]ip add 1.1.1.2 24
[r2-GigabitEthernet0/0]int g0/1
[r2-GigabitEthernet0/1]ip add 2.2.2.2 24
[r2-GigabitEthernet0/1]qui
[H3C]sysn r3
[r3]int l 0
[r3-LoopBack0]ip add 8.8.8.8 32
[r3-LoopBack0]int g0/0
[r3-GigabitEthernet0/0]ip add 2.2.2.3 24
[r3-GigabitEthernet0/0]int g0/1
[r3-GigabitEthernet0/1]ip add 4.4.4.3 24
[r3-GigabitEthernet0/1]qui
2.配置OSPF,使area 0 可通信
[r2]ospf router-id 7.7.7.7
[r2-ospf-1]a 0
[r2-ospf-1-area-0.0.0.0]net 7.7.7.7 0.0.0.0
[r2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.255
[r2-ospf-1-area-0.0.0.0]qui
[r2-ospf-1]qui
[r3]ospf router-id 8.8.8.8
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]net 8.8.8.8 0.0.0.0
[r3-ospf-1-area-0.0.0.0]net 4.4.4.3 0.0.0.255
[r3-ospf-1-area-0.0.0.0]net 2.2.2.3 0.0.0.255
3.配置EBGP
[r1]bgp 100 //配置BGP协议
[r1-bgp-default]router-id 6.6.6.6
[r1-bgp-default]peer 1.1.1.2 as-number 200 //指定EBGP邻居并标明邻居所在的BGP进程
[r1-bgp-default]address-family ipv4 unicast //用来使能BGP的|Pv4地址族并进入BGP地址族视图。
[r1-bgp-default-ipv4]peer 1.1.1.2 en
[r1-bgp-default-ipv4]net 3.3.3.0 24 //宣告需要传递的路由条目并指定子网掩码
[r2]bgp 200
[r2-bgp-default]router-id 7.7.7.7
[r2-bgp-default]peer 1.1.1.1 as-number 100 //指定EBGP邻居并标明邻居所在的BGP进程
[r2-bgp-default]address-family ipv4 unicast //用来使能BGP的|Pv4地址族并进入BGP地址族视图
[r2-bgp-default-ipv4]peer 1.1.1.1 en
4.BGP与OSPF相互引入
[r2-bgp-default-ipv4]import-route ospf #bgp引入ospf
[r2-bgp-default-ipv4]ospf #ospf引进bgp
[r2-ospf-1]import-route bgp
[r2-ospf-1]qui
总结:
[r2]dis ip routing-table //测试联通性前检查路由
Destinations : 17 Routes : 17
Destination/Mask Proto Pre Cost NextHop Interface
0.0.0.0/32 Direct 0 0 127.0.0.1 InLoop0
1.1.1.0/24 Direct 0 0 1.1.1.2 GE0/0
1.1.1.2/32 Direct 0 0 127.0.0.1 InLoop0
1.1.1.255/32 Direct 0 0 1.1.1.2 GE0/0
2.2.2.0/24 Direct 0 0 2.2.2.2 GE0/1
2.2.2.2/32 Direct 0 0 127.0.0.1 InLoop0
2.2.2.255/32 Direct 0 0 2.2.2.2 GE0/1
3.3.3.0/24 BGP 255 0 1.1.1.1 GE0/0
4.4.4.0/24 O_INTRA 10 2 2.2.2.3 GE0/1
7.7.7.7/32 Direct 0 0 127.0.0.1 InLoop0
8.8.8.8/32 O_INTRA 10 1 2.2.2.3 GE0/1
127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0
127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0
127.255.255.255/32 Direct 0 0 127.0.0.1 InLoop0
224.0.0.0/4 Direct 0 0 0.0.0.0 NULL0
224.0.0.0/24 Direct 0 0 0.0.0.0 NULL0
255.255.255.255/32 Direct 0 0 127.0.0.1 InLoop0
发现所有路由都已经学习到，接下来最后一步，ping通即可
Ping 4.4.4.5 (4.4.4.5): 56 data bytes, press CTRL_C to break
56 bytes from 4.4.4.5: icmp_seq=0 ttl=252 time=2.000 ms
实验简单，掌握bgp配置命令，原理，举一反三，在此基础上，与其他实验融合
