Cache Coherence 背景

在深入理解缓存一致性之前，需要先掌握内存的访问顺序模型。所谓Cache一致性问题，因Cache机制的存在而产生，当多个Master节点（如MCU的Core、DMA、PCIE、I2C2APB等）同时访问同一内存块时，由于数据被缓存而不及时更新物理内存，从而导致系统性能和数据完整性受到干扰。

1.1 内存顺序模型简介(Memory Model)

ARM内存类型划分为normal type和device type。

ARM Cache 入门及渐进六 – 内存顺序模型

1.1.1 Normal Memory

Normal memory被称为内存，即为该内存类型在访问时不会产生副作用作用。即第n次访问与第n+1次访问之间没有区别。

1.1.2 Device Memory

device memory 是外设对应的物理地址空间，访问该部分内存时，可能存在副作用（side effect），例如：

某些状态寄存器可能执行清除操作；[1]
为了确保写入成功，寄存器必须遵循特定的写入顺序；
设备fifo地址固定不变，但每次访问时，移位寄存器会将下一个数据移出，因此，访问同一地址时，第n次与第n+1次访问的结果将不同。

1.2 Cache 一致性问题解决方案

一．所有共享资源均归类为共享属性(Shareability)，共享特性要求其内容在特定内存范围内的多个处理器能够一致访问。
二．缓存维护工作采用软件手段进行，具体包括执行无效化操作（cache invalidate）和清理操作（cache clean）。

1.2.1 Shareability 属性

Shareability的由来为了确保数据一致性协议的执行，系统需要增加大量的硬件开销，这将导致系统的性能下降，同时也会增加系统的功耗。然而，实际上，并不需要系统中的所有模块都保持数据一致性，而只需确保系统中某些特定模块之间保持数据一致性即可。因此，为了实现这一目标，需要根据数据一致性要求，对系统中的各个模块进行细致划分，确保每个模块都能满足相应的数据一致性需求。

1.2.2 Non-Shareable 属性

设置为非共享属性的内存位置通常仅能被单一处理器访问。若其他处理器也能访问该位置，则必须通过缓存一致性指令来维持缓存一致性。

在单核场景下，CPU将某一块内存设置为non-shareable（同时配置为cacheable）属性，并写入一段数据。由于这段内存仅CPU可见，因此在使用DMA进行数据搬运时，必须先执行cache clean操作，将缓存中的数据刷新至内存中。否则，DMA搬运的数据可能会包含过时数据。

1.2.3 Inner-Shareable 属性

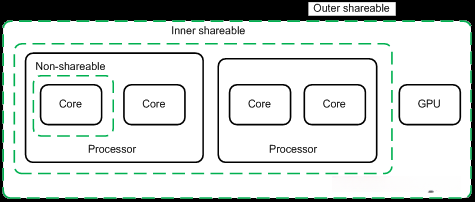

该内存位置可被Internal Shareability domain中的所有处理器访问，并且硬件确保该位置在这些处理器间的数据一致性。Internal Shareability domain中的处理器通常由同一台虚拟机监视器或操作系统控制，如图所示的两个clusters都位于Internal Shareability domain中。通常不同的clusters会共享L2 cache。

图 1-1

1.2.4 Out-Shareable 属性

可外共享的观察者（CPU、GPU、DMA）可观察到，它涵盖内部和外部可共享的域。一个外可共享域可以由一个或多个内可共享域组成，并且当一个操作影响到一个外可共享域时，也会对其下的所有内可共享域产生影响。

仅当内存被配置为 Normal Memory 属性时，才可以同时设置 inner 和 outer 的 Shareability。而 device memory 类型的内存无法设置 Shareability。

1.3 Cache PoC/PoU 关系

在ARM架构中，**一致性点（PoC）和统一性点（PoU）**是两个核心概念，用于确保内存体系中数据的一致性和可见性。系统架构不允许在一致性点之后进行缓存实现，因为这可能会破坏内存系统代理的一致性。

1.3.1 PoU(处理器缓存一致性角度)

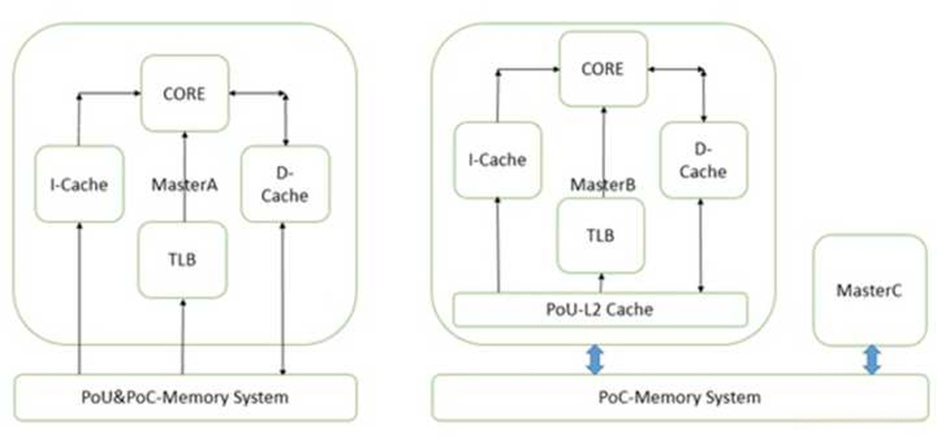

PoU定义为一个核Master及其附属于其的指令、数据缓存和TLB的统一点，当它们在某个点上显示一致内容时，该点即为PoU。如图1-2右侧所示，MasterB整合了指令、数据缓存、TLB以及二级缓存。指令、数据缓存和TLB的数据交换基于二级缓存，因此，二级缓存成为PoU。

由于下图左侧的 MasterA 缺乏二级缓存机制，其指令和数据缓存的交互以及 TLB（Translation Lookaside Buffer）的数据交换均建立在内存空间中，从而导致内存成为系统性能瓶颈。

在另一种情况下，指令缓存可以用于监听数据缓存。在这种情况下，无需二级缓存即可保持数据一致性，因此，一级数据缓存就成为了PoU。

1.3.2 PoC(全局缓存一致性角度)

Consistency Point（CP）是指在一个系统中所有Master节点（而不是某个特定的节点）都可看到同一个源代码段的点。CP的存在意味着这些Master节点的指令、数据缓存和TLB能够看到同一个源代码段。在右侧图示中，二级缓存不能作为CP，因为MasterB节点可以直接访问内存，超出其缓存范围。因此，此时内存成为CP。在左图示例中，由于只有一个Master节点，所以内存是CP。

图 1-2

PoU/PoC定义了指令和命令能够访问的缓存层次或内存区域。当它们到达指定位置时，Inner/Outer Shareable决定了它们覆盖的范围。
