81、KS0108液晶驱动芯片简介

阅读量：

一、KS0108****控制器系列产品主要特性

8 位并行数据接口，适配 M6800 系列时序。

拥有 64 × 64 位（ 512 字节）的显示存储器，其数据直接作为显示驱动信号。

简单的操作指令。

低功耗

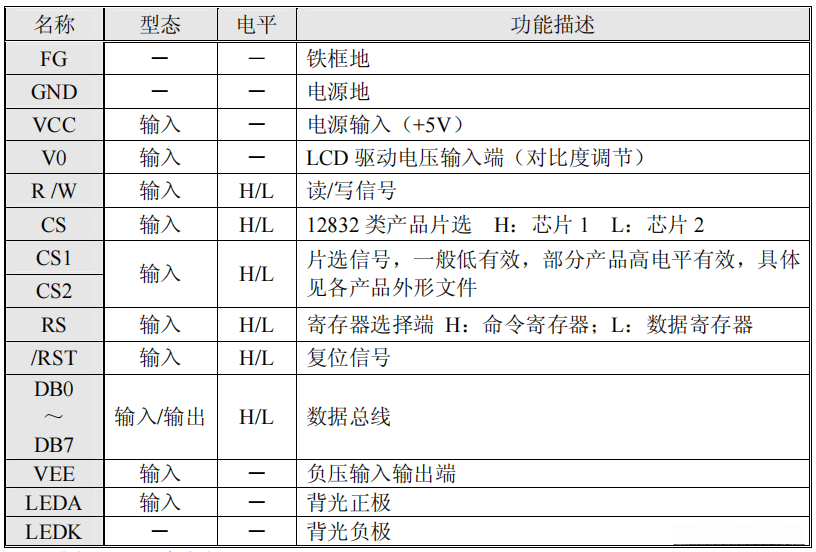

二、引脚定义：

三、内部原理框图：

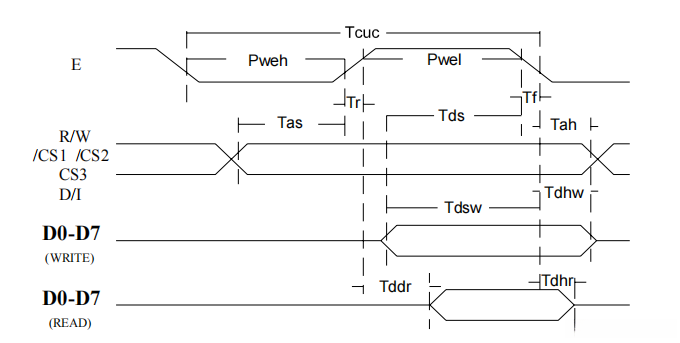

四、时序图：

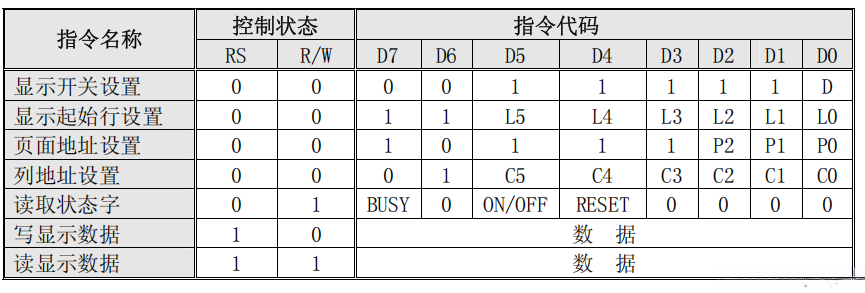

五、指令集：
