【STK】手把手教你利用STK进行关联分析仿真02-STK/CAT模块实战应用

STK/CAT模块用于评估卫星碰撞风险，通过创建场景、更新卫星数据库、插入航天器和使用关联分析工具等步骤进行碰撞分析。首先，创建场景并更新卫星数据库以确保最新数据，然后插入航天站和卫星，选择主要和次要对象进行威胁分析。设置计算参数（Threshold）并生成报告，最后在3D场景中分析卫星轨道，通过椭圆、黄色和红色区域判断碰撞风险。该模块帮助用户评估任务期间的碰撞可能性，确保任务成功。

STK/CAT模块实战应用

评估潜在碰撞风险
建立模拟场景
应用更新后的数据集
整合相关数据集
完成碰撞分析计算
确定核心要素
评估辅助因素
得出碰撞风险评估结果

评估碰撞风险

每天都有数以万计的太空飞行物围绕地球运行，这使得卫星的轨道变得拥挤。评估卫星在发射阶段和在轨运行阶段的碰撞风险对于任务能否成功具有重要意义。STK/CAT为用户提供建模与分析功能，能够对太空任务清单中的大部分飞行物进行建模和分析，从而帮助用户评估飞行物在执行任务过程中存在的碰撞风险。通过一个实战场景学习该模块的使用方法。

创建场景

需要建立一个新的场景，其时间段需满足航天器运行的时间安排。

更新卫星数据库

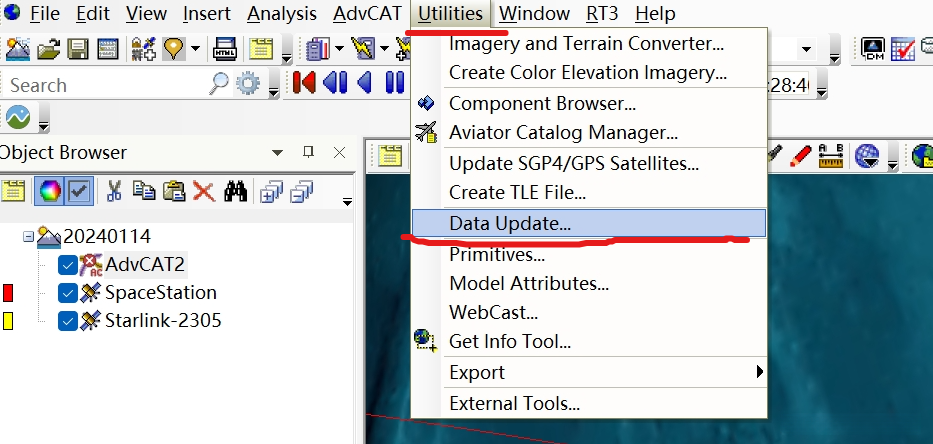

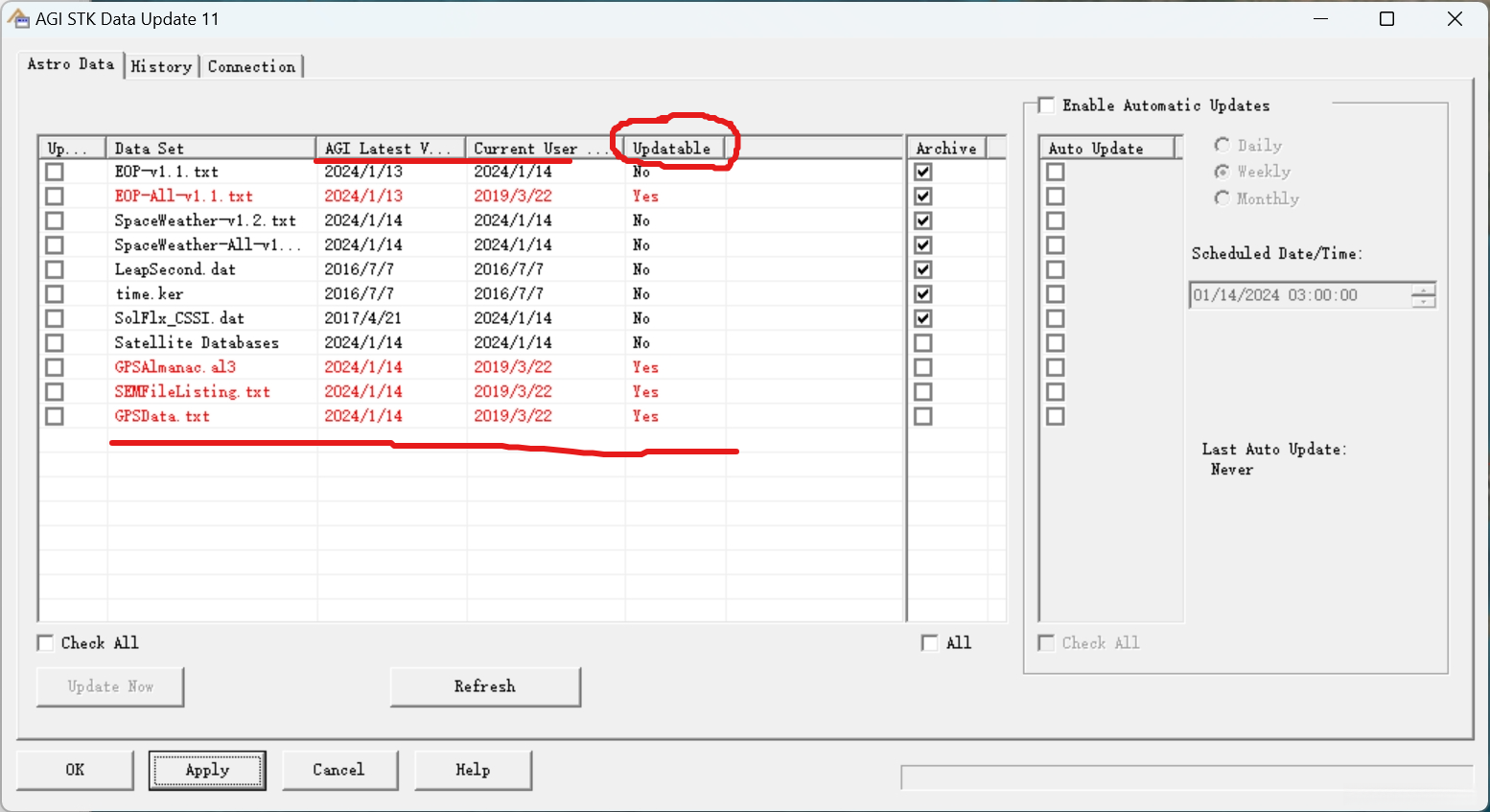

在开展碰撞分析之前，必须确保获取最新的卫星数据。打开工具栏的功能模块Utilitiers，单击Data Update按钮。

在表格中可以看到，高亮显示的部分是可以更新的。
此外，当前版本和最新版本之间存在差异。我们需要在Satellite database列前勾选，然后点击Update按钮。

使用更新后的数据库

点击保存，保存当前的场景，然后重新打开

插入卫星

我们加入两个航天器，一个是航天站，一个是一个近地轨道的小卫星

插入关联分析工具

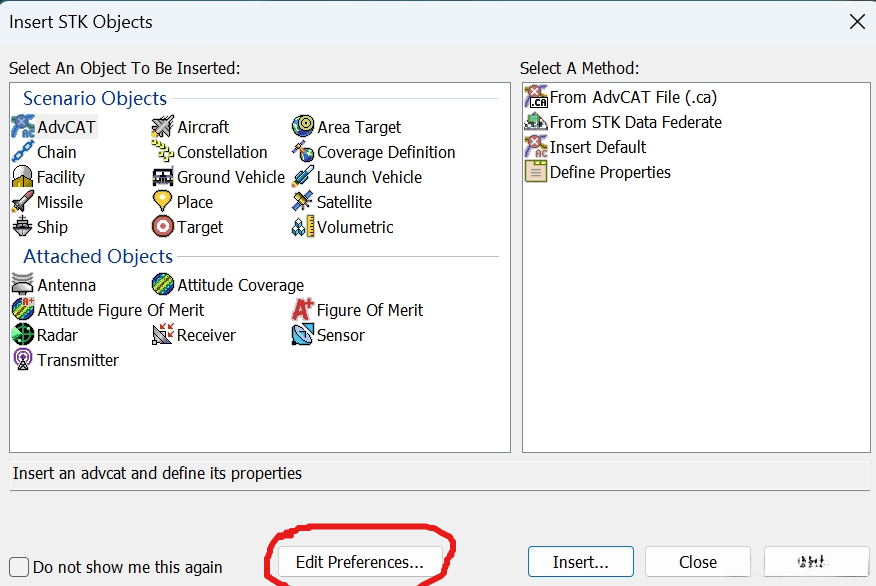

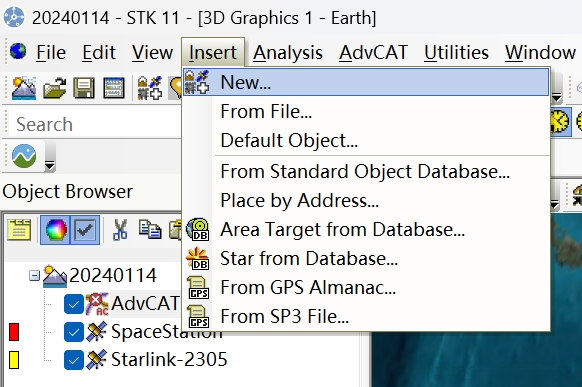

点击insert new
点击Edit preferences

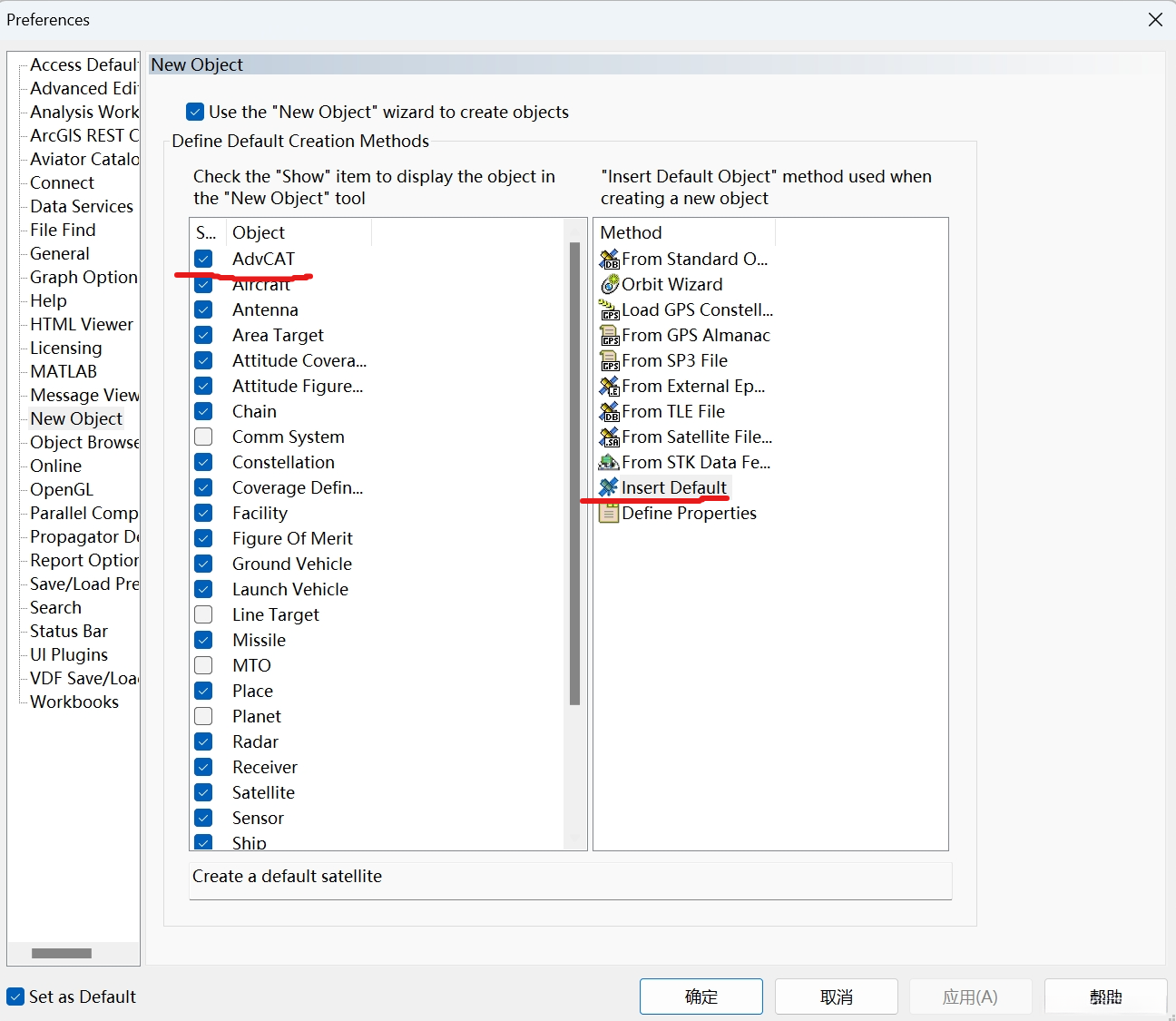

勾选AdvCAT，点击右侧的insert Default

然后左侧对象浏览器出现AdvCAT

选择主要对象

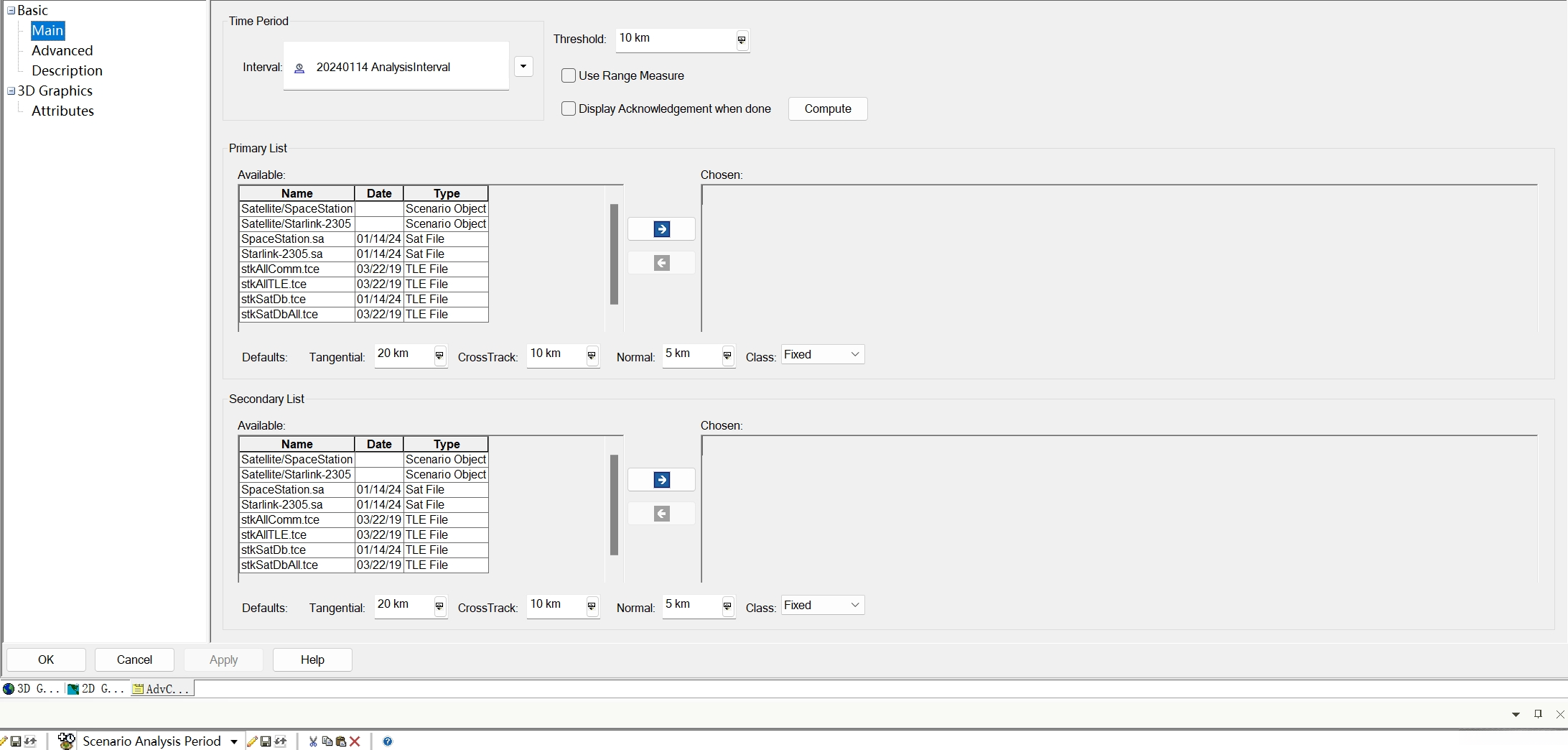

双击左侧对象浏览器的AdvCAT

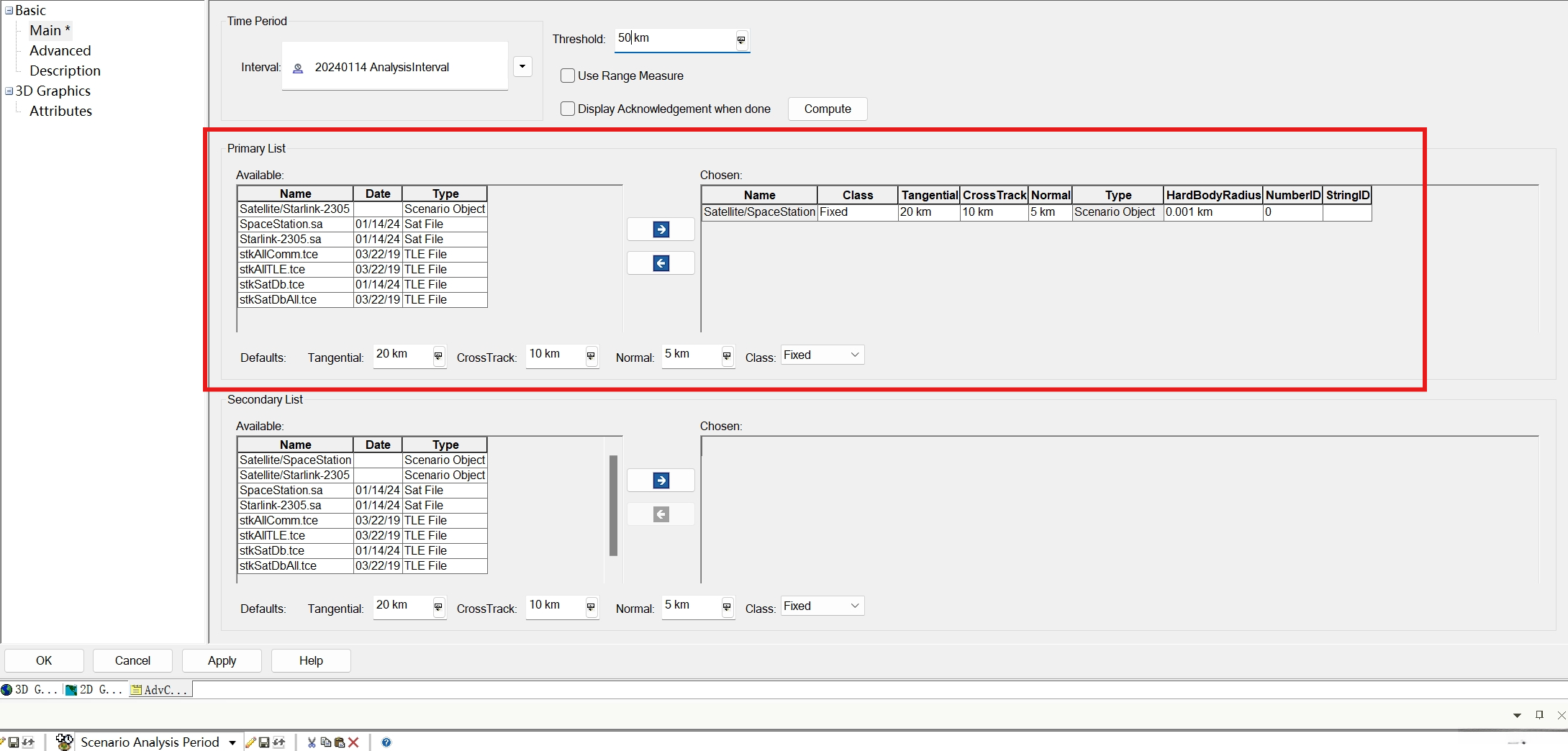

在Primary List的“Available”中选择航天站，点击箭头按钮移到“Chosen”中

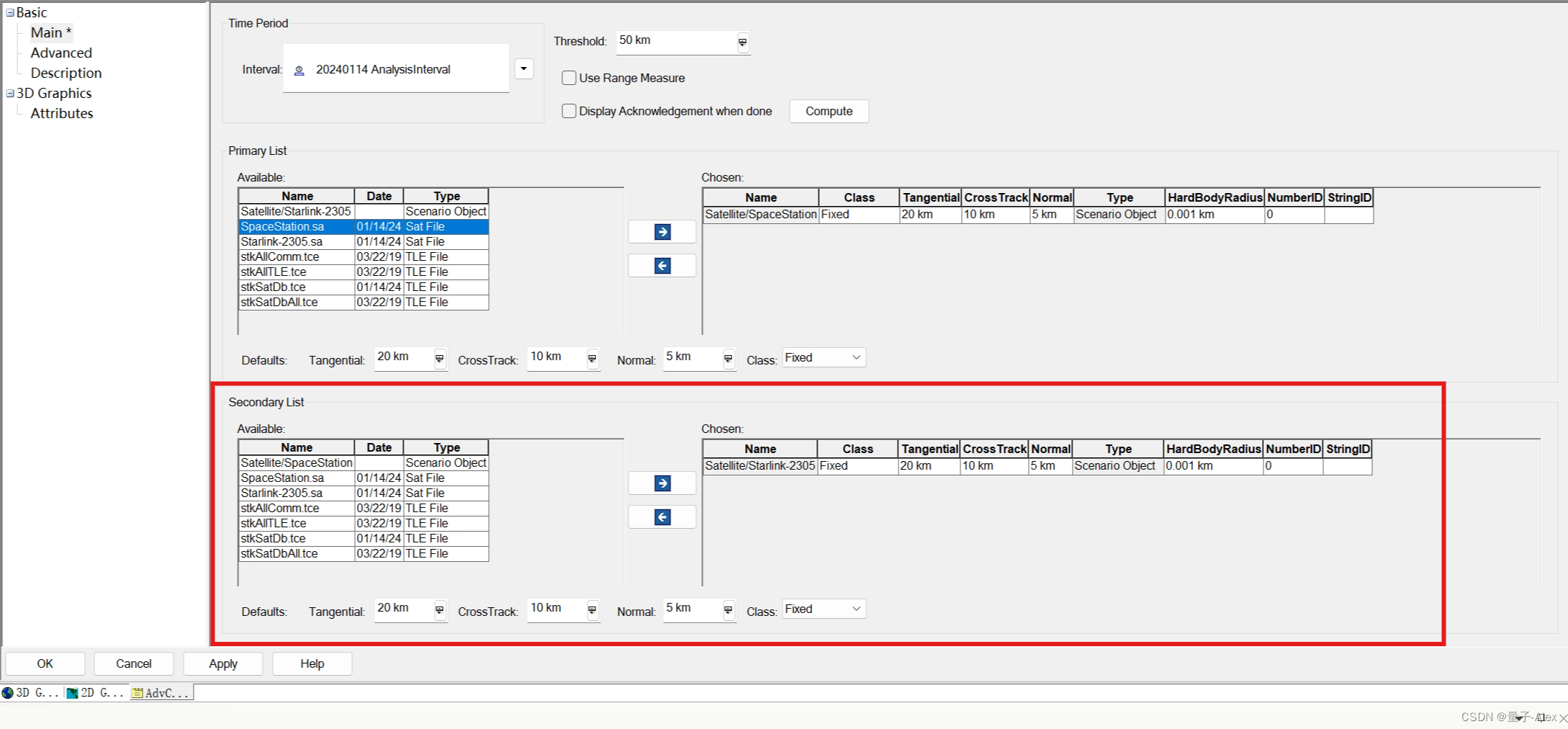

选择次要对象

在Secondary List的“Available”选择卫星，

计算

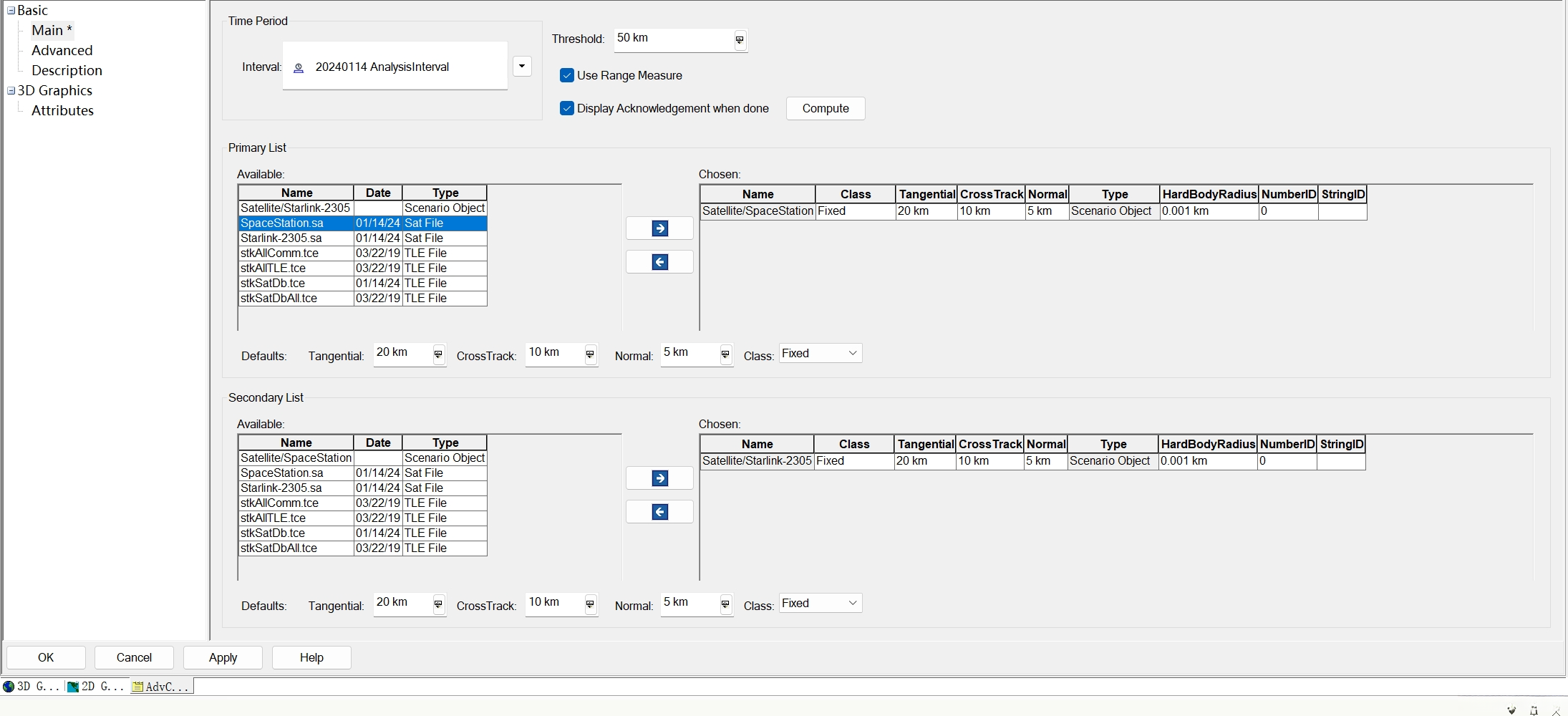

在Threshold中设置阈值参数，随后依次配置三个不同的威胁椭球体状态：包括临界Tangential、相交Cross Track以及正常Normal情况下的数值参数，最后点击compute按钮完成计算操作。

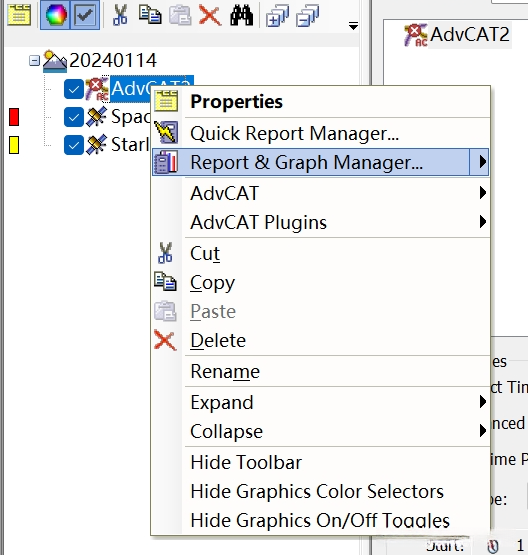

右击AdvCAT Report&Graph Manager

Generate

Generate

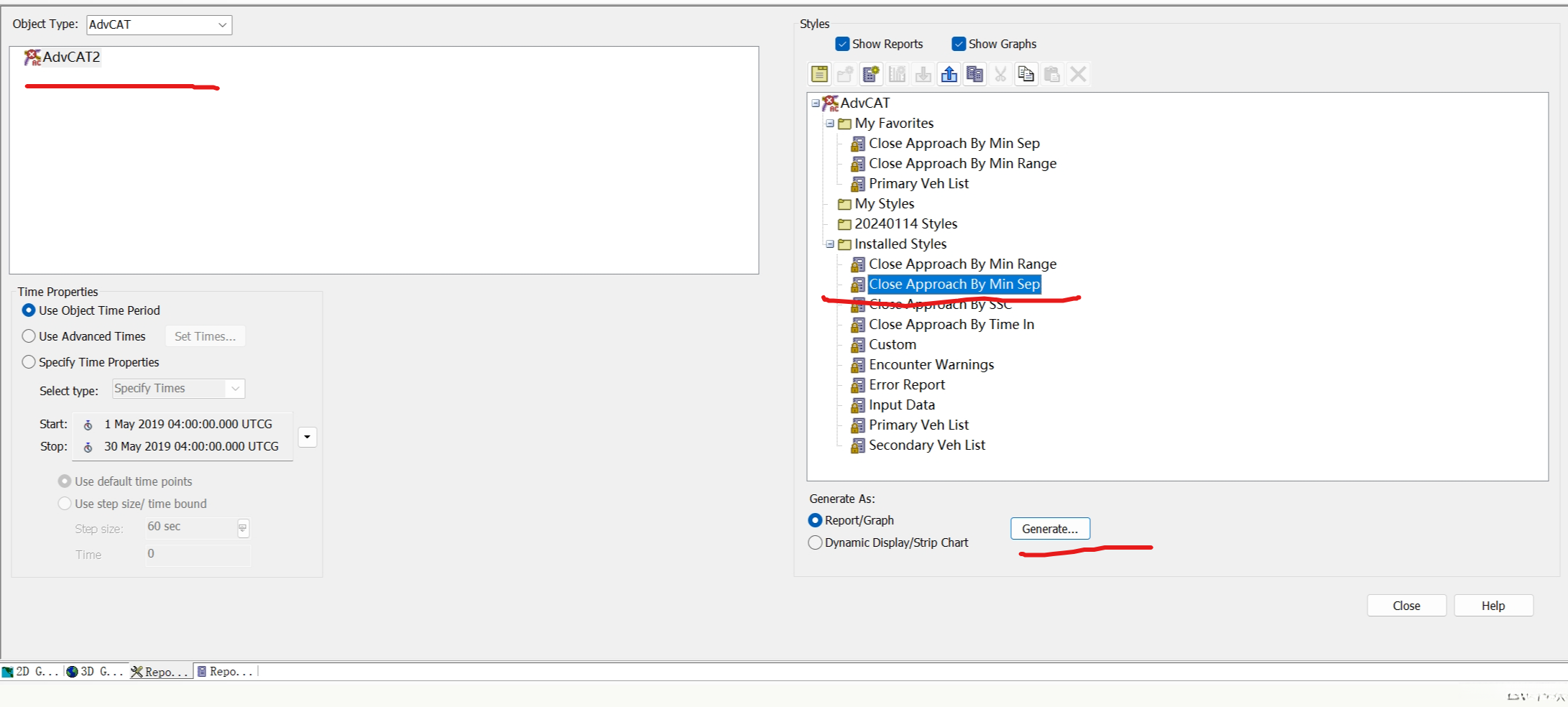

在左侧的AdvCAT选项卡中，下拉列表中选择AdvCAT2。在右侧的Styles选项卡中，选择已安装的风格中的Close Approach By Min Step。单击【Generate

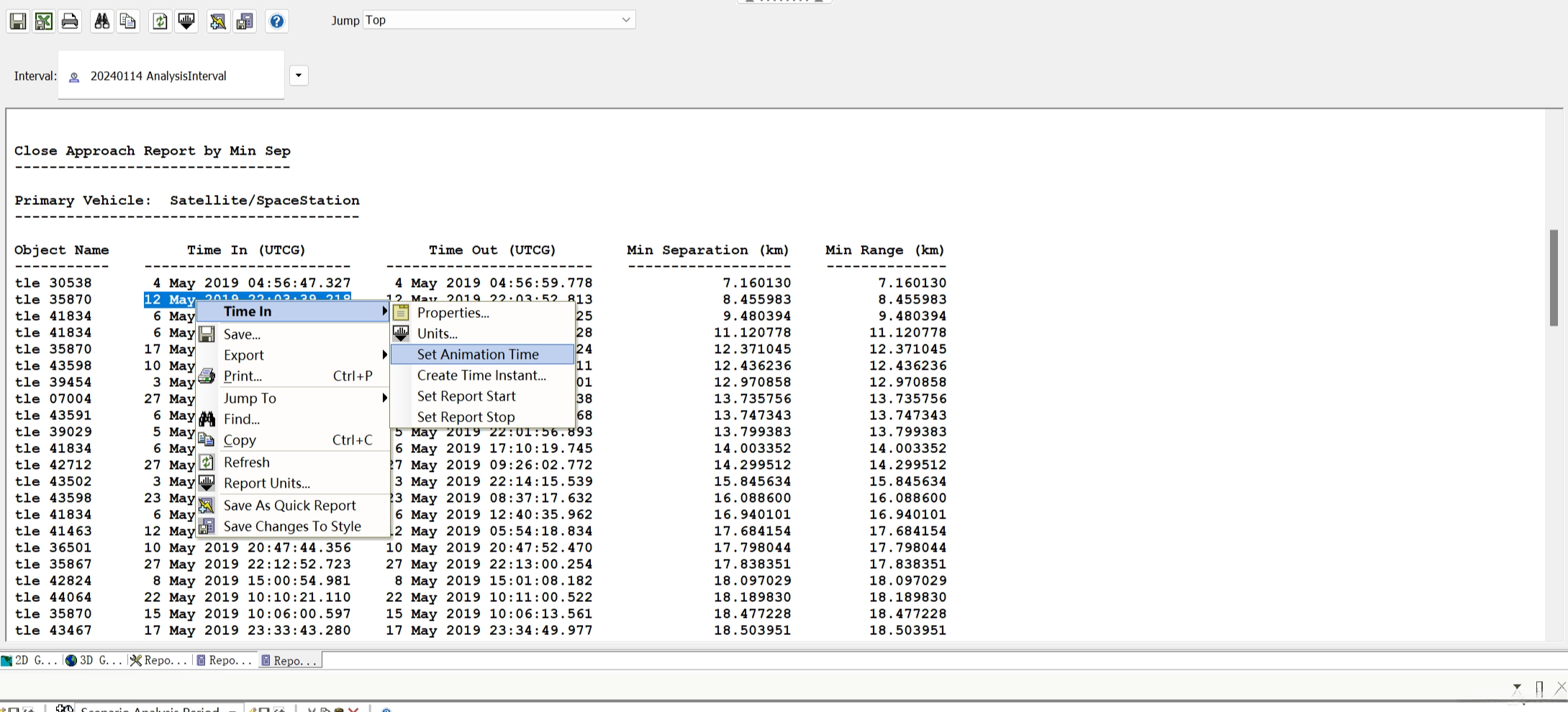

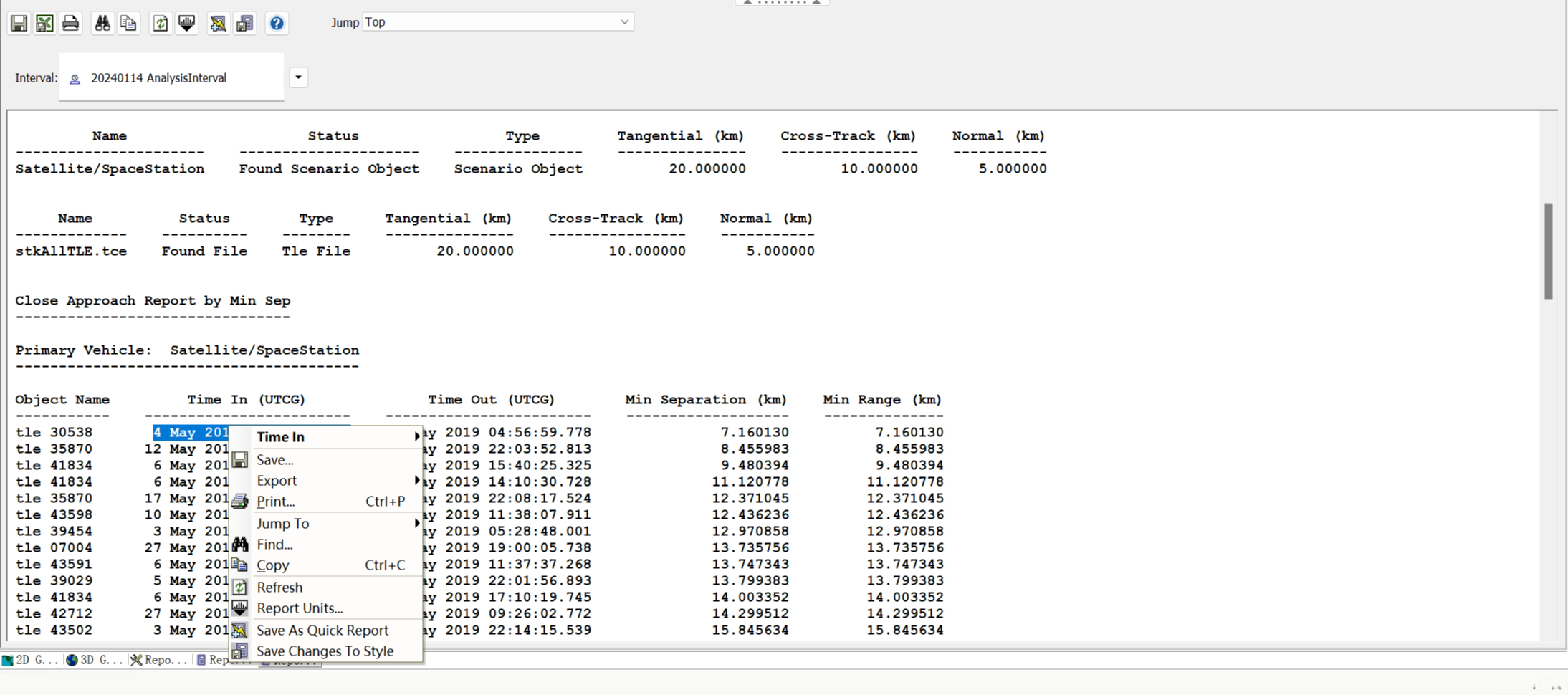

在生成的报告中Time in中的一行，选择Time in中的Set Animation Time

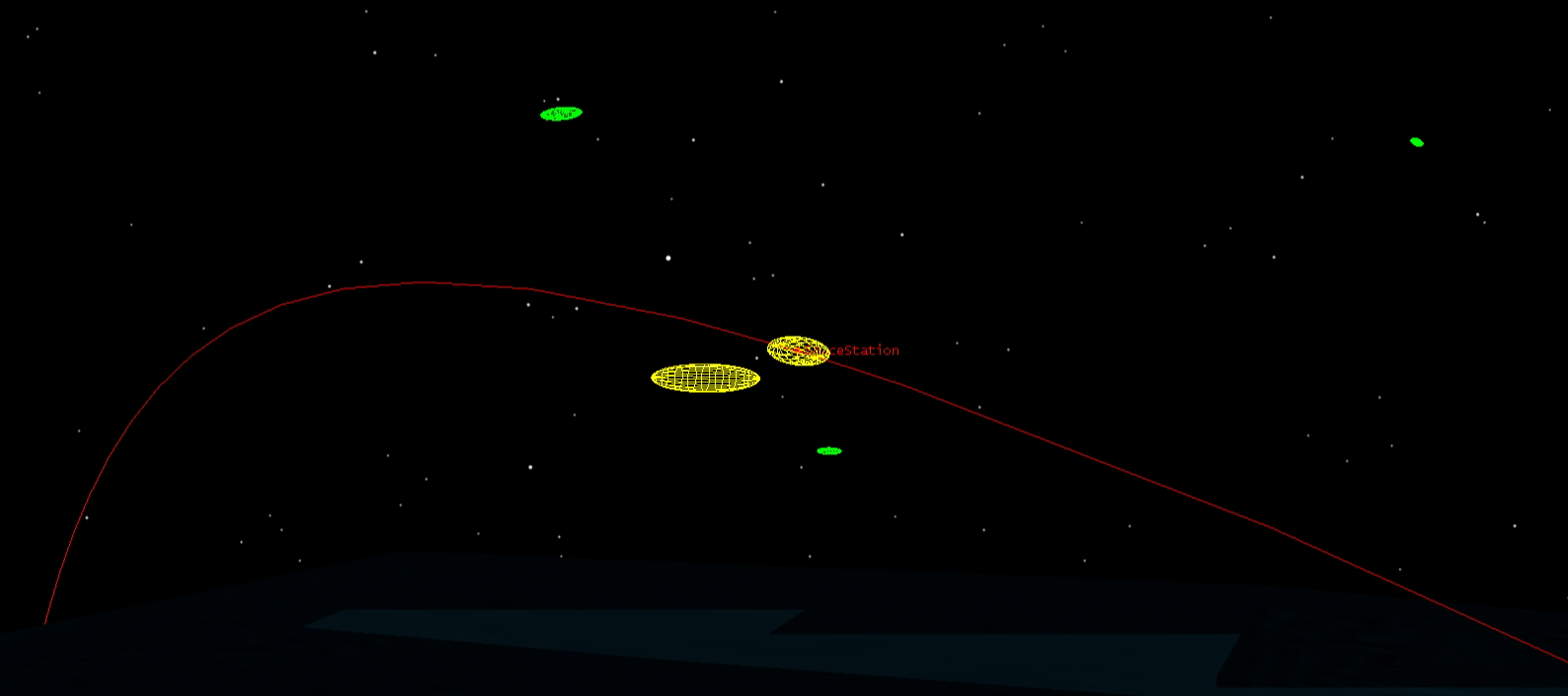

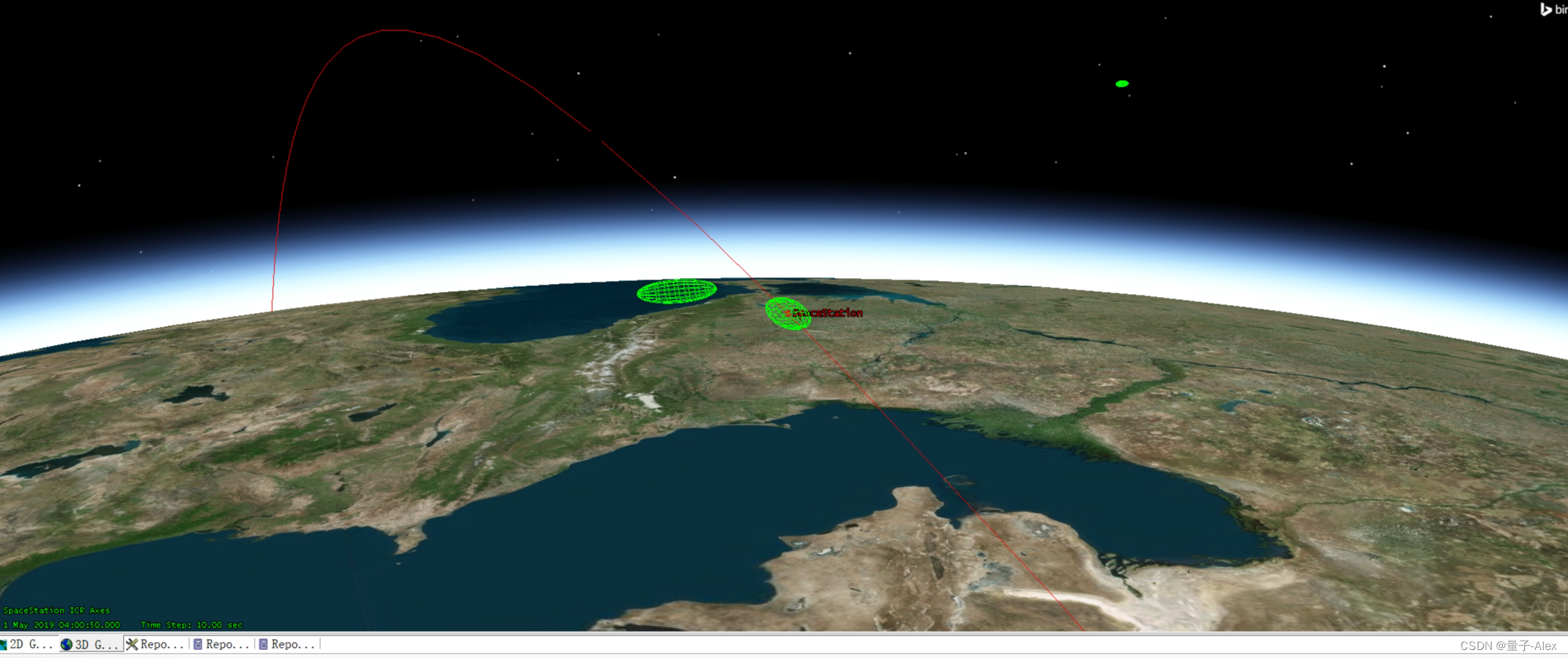

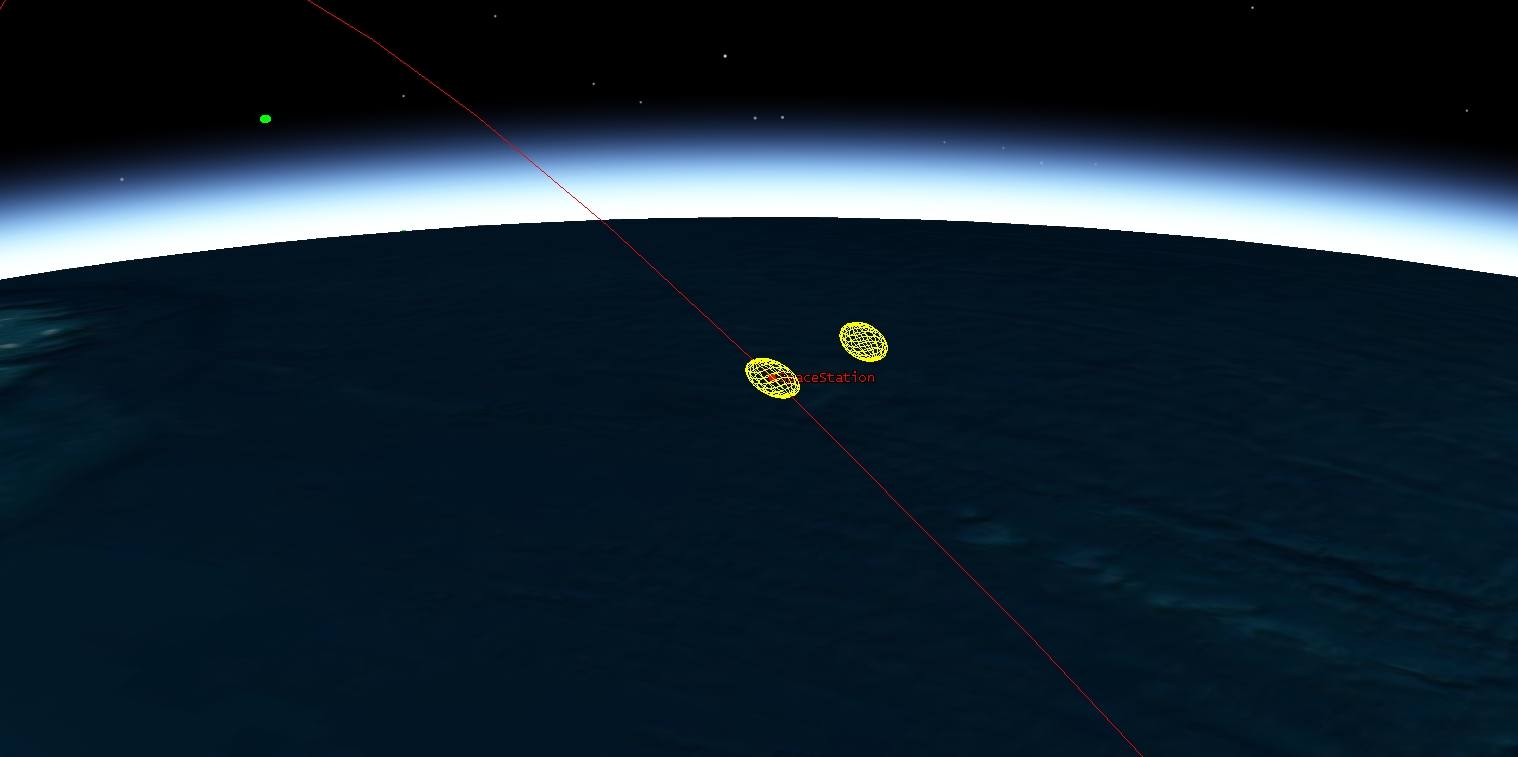

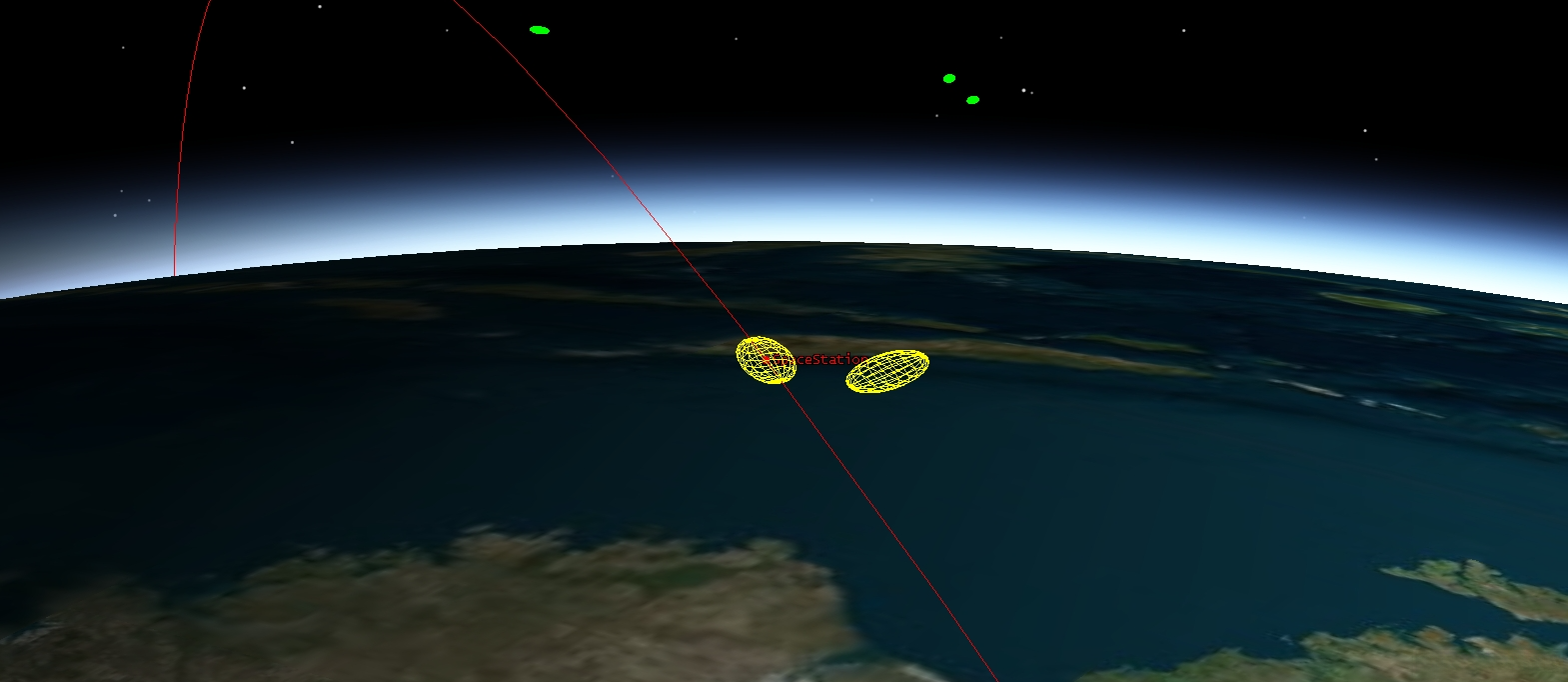

进入3D场景界面，双击航天站，选择Zoom功能并调整视图范围，将视角拉近至合适范围。其中，绿色区域表示轨道相离，黄色区域为轨道临界状态，红色区域则表示轨道相交。通过step forward键调整时间参数。
