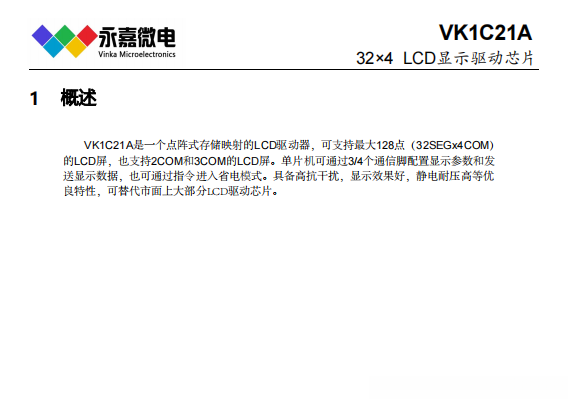

VK1C21A是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）
该段改写后的内容：
注：改写说明
发送显示信息也可通过指令切换到节能模式；设备具有良好的抗干扰能力，并显示出良好的效果；其静电耐压高等级性能突出。
良特性，可替代市面上大部分LCD驱动芯片。 M85+02

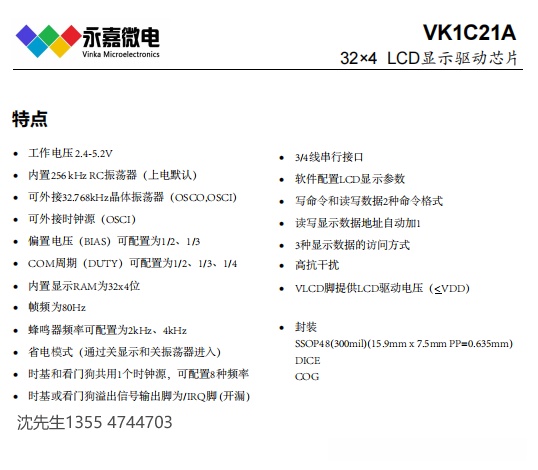

特点
工作电压 2.4-5.2V
• 内置256 kHz RC振荡器（上电默认）
• 可外接32.768kHz晶体振荡器（OSCO,OSCI）
• 可外接时钟源（OSCI）
• 偏置电压（BIAS）可配置为1/2、1/3
• COM周期（DUTY）可配置为1/2、1/3、1/4
• 内置显示RAM为32x4位
• 帧频为80Hz
• 蜂鸣器频率可配置为2kHz、4kHz
• 省电模式（通过关显示和关振荡器进入）
• 时基和看门狗共用1个时钟源，可配置8种频率
• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
VK1C21A
32×4 LCD显示驱动芯片
• 3/4线串行接口
• 软件配置LCD显示参数
• 写命令和读写数据2种命令格式
• 读写显示数据地址自动加1
• 3种显示数据的访问方式
• 高抗干扰
• VLCD脚提供LCD驱动电压（<VDD）
• 封装
SSOP48(300mil)(15.9mm x 7.5mm PP=0.635mm)
DICE
COG
