形态转换Morphology Transformations
目标
在本教程中，您将学习如何：
使用OpenCV函数cv :: morphologyEx可以应用形态转换，例如：
Opening
Closing
Morphological Gradient
Top Hat
Black Hat
理论
在上一教程中，我们介绍了两个基本的形态学操作：
侵蚀
膨胀。
基于这两个，我们可以对图像进行更复杂的转换。在这里，我们简要讨论OpenCV提供的5种操作：
Opening
它是通过腐蚀图像然后进行膨胀而获得的。
dst=open(src,element)=dilate(erode(src,element))对于删除小物体很有用（假设物体在黑暗的前景中很亮）
例如，请查看下面的示例。应用打开变换后，左侧的图像为原始图像，右侧的图像为结果。我们可以观察到小点消失了。
Closing
它是通过对图像进行膨胀然后进行腐蚀而获得的。
dst=close(src,element)=erode(dilate(src,element))用于去除小孔（深色区域）。
Morphological Gradient
这是图像的膨胀与侵蚀之间的区别。
dst=morphgrad(src,element)=dilate(src,element)−erode(src,element)如以下所示，这对于查找对象的轮廓很有用：
Top Hat
它是输入图像与其打开之间的区别。
dst=tophat(src,element)=src−open(src,element)
Black Hat
它是结束和输入图像之间的区别
dst=blackhat(src,element)=close(src,element)−src
代码
#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"
#include <iostream>
using namespace cv;
Mat src, dst;
int morph_elem = 0;
int morph_size = 0;
int morph_operator = 0;
int const max_operator = 4;
int const max_elem = 2;
int const max_kernel_size = 21;
const char* window_name = "Morphology Transformations Demo";
void Morphology_Operations( int, void* );
int main( int argc, char** argv )
{
CommandLineParser parser( argc, argv, "{@input | baboon.jpg | input image}" );
src = imread( samples::findFile( parser.get<String>( "@input" ) ), IMREAD_COLOR );
if (src.empty())
{
std::cout << "Could not open or find the image!\n" << std::endl;
std::cout << "Usage: " << argv[0] << " <Input image>" << std::endl;
return EXIT_FAILURE;
}
namedWindow( window_name, WINDOW_AUTOSIZE ); // Create window
createTrackbar("Operator:\n 0: Opening - 1: Closing \n 2: Gradient - 3: Top Hat \n 4: Black Hat", window_name, &morph_operator, max_operator, Morphology_Operations );
createTrackbar( "Element:\n 0: Rect - 1: Cross - 2: Ellipse", window_name,
&morph_elem, max_elem,
Morphology_Operations );
createTrackbar( "Kernel size:\n 2n +1", window_name,
&morph_size, max_kernel_size,
Morphology_Operations );
Morphology_Operations( 0, 0 );
waitKey(0);
return 0;
}
void Morphology_Operations( int, void* )
{
// Since MORPH_X : 2,3,4,5 and 6
int operation = morph_operator + 2;
Mat element = getStructuringElement( morph_elem, Size( 2*morph_size + 1, 2*morph_size+1 ), Point( morph_size, morph_size ) );
morphologyEx( src, dst, operation, element );
imshow( window_name, dst );
}解释
让我们检查一下C ++程序的一般结构：
载入图片
创建一个窗口以显示形态学操作的结果
创建三个跟踪栏，供用户输入参数：
第一个跟踪栏运算符返回要使用的形态学运算类型（morph_operator）。
createTrackbar("Operator:\n 0: Opening - 1: Closing \n 2: Gradient - 3: Top Hat \n 4: Black Hat", window_name, &morph_operator, max_operator, Morphology_Operations );第二个跟踪栏元素返回morph_elem，它指示我们的内核是哪种结构：
createTrackbar( "Element:\n 0: Rect - 1: Cross - 2: Ellipse", window_name,
&morph_elem, max_elem,
Morphology_Operations );最终的跟踪栏“内核大小”将返回要使用的内核的大小（morph_size）
createTrackbar( "Kernel size:\n 2n +1", window_name,
&morph_size, max_kernel_size,
Morphology_Operations );每次我们移动任何滑块时，都会调用用户的Morphology_Operations函数以执行新的形态学操作，并且它将基于当前轨迹栏值更新输出图像。
void Morphology_Operations( int, void* )
{
// Since MORPH_X : 2,3,4,5 and 6
int operation = morph_operator + 2;
Mat element = getStructuringElement( morph_elem, Size( 2*morph_size + 1, 2*morph_size+1 ), Point( morph_size, morph_size ) );
morphologyEx( src, dst, operation, element );
imshow( window_name, dst );
}我们可以观察到执行形态转换的关键功能是cv :: morphologyEx。在此示例中，我们使用四个参数（将其余参数保留为默认值）：
src：源（输入）图像
dst：输出图像
operation：要执行的形态转换的种类。请注意，我们有5种选择：
开幕时间：MORPH_OPEN：2
收盘时间：MORPH_CLOSE：3
渐变：MORPH_GRADIENT：4
高顶礼帽：MORPH_TOPHAT：5
黑帽：MORPH_BLACKHAT：6
如您所见，值的范围是<2-6>，这就是为什么我们在跟踪栏输入的值上加上（+2）的原因：
int operation = morph_operator + 2;element：要使用的内核。我们使用函数cv :: getStructuringElement定义我们自己的结构。
结果
编译完上面的代码后，我们可以执行它，并提供一个图像路径作为参数。使用图像的结果：baboon.png：

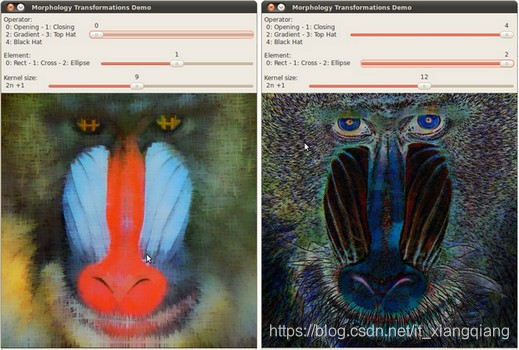

这是显示窗口的两个快照。第一张图片显示了使用运算符Opening with cross kernel之后的输出。第二张图片（右侧，显示了将Blackhat运算符与椭圆形内核一起使用的结果。
