ATE中的pattern都是cycle base的。
STIL中的pattern可以是cycle base的，也可以是event base的（就像VCD）。
但是如果是event base的pattern的话，一般来说是不能直接转换成ATE需要的pattern的，需要额外的处理或者让客户提交cycle base的STIL文件。
Pure event data
STIL 1.0;
Signals {
DIR In; OE_ In; A0 InOut; A1 InOut; A2 InOut; A3 InOut;
A4 InOut; A5 InOut; A6 InOut; A7 InOut; B0 InOut; B1 InOut;
B2 InOut; B3 InOut; B4 InOut; B5 InOut; B6 InOut; B7 InOut;
busAEN Pseudo; busBEN Pseudo;
}
Pattern “basic_functional” {
TimeUnits ’10ps’; //时间单位
V {
@ 0 { DIR=U;OE_=U;A0=?;A1=?;A2=?;A3=?;A4=?;A5=?;A6=?;A7=?;
B0=?;B1=?;B2=?;B3=?;B4=?;B5=?;B6=?;B7=?;} //0点的时候，各个pin的状态
@ 306 { busBEN=A;} 306×10ps点的时候，各个pin的状态
@ 330 { busAEN=A;}
@ 464 { A0=F; A1=F; A2=F; A3=F; A4=F; A5=F; A6=F; A7=F;}
@ 488 { B0=F; B1=F; B2=F; B3=F; B4=F; B5=F; B6=F; B7=F;}
@ 100000 { A0=B; A1=A; A2=B; A3=A; A4=B; A5=A; A6=B; A7=A;}
@ 120000 { OE_=D;}
@ 120676 { busAEN=B;}
@ 125852 { B1=A; B3=A; B5=A; B7=A;}
@ 126812 { B0=B; B2=B; B4=B; B6=B;}
}
}

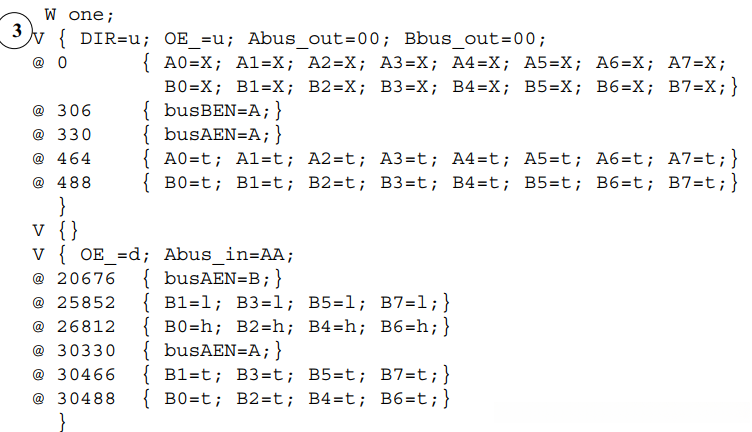

当然也有event base的数据和cycle base的数据混在一起的，只不过这里的event base的数据是放在cycle base的数据中间的，所有它的起始点就是这个cycle base的起始点。
