ZYNQ7000 AXI 总线相关介绍（待补充）

1、AXI 总线通道，总线和引脚的介绍

AXI接口具有五个独立的通道：

（1）写地址通道（AW ）：write address channel

（2）写数据通道（W ）： write data channel

（3）写响应通道（ B ） ： write response channel

（4）读地址通道（AR ）：read address channel

（5）读数据通道（ R ）： read data channel

五个通道图为：

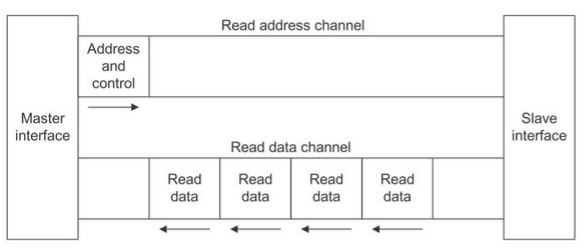

读地址通道和读数据通道

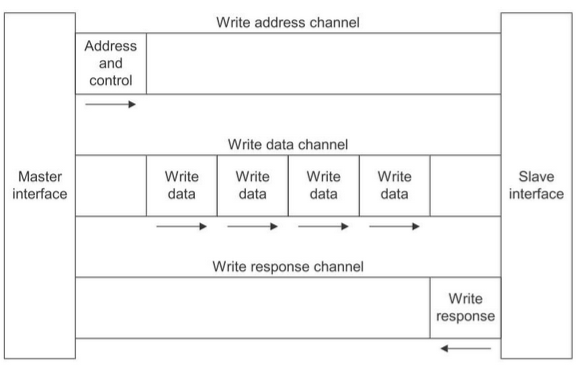

**写地址通道，写数据通道和写响应通道
**

---

读地址通道的信号：S_AXI_ARADDR，S_AXI_ARPROT，S_AXI_ARVALID，S_AXI_ARREADY；

读数据通道的信号：S_AXI_RDATA，S_AXI_RRESP，S_AXI_RVALID，S_AXI_RREADY；

写地址通道的信号：S_AXI_AWADDR，S_AXI_AWPROT，S_AXI_AWVALID，S_AXI_AWREADY；

写数据通道的信号：S_AXI_WDATA，S_AXI_WSTRB，S_AXI_WVALID，S_AXI_WREADY；

写响应通道的信号：S_AXI_BRESP，S_AXI_BVALID，S_AXI_BREADY。

AXI接口的总线宽度：

**C_S_AXI_ADDR_WIDTH **: S_AXI数据总线的宽度

**C_S_AXI_ADDR_WIDTH **: S_AXI 地址总线的宽度

AXI接口的信号详细说明：

S_AXI_ACLK : in std_logic;

总线的输入时钟信号

S_AXI_ARESETN : in std_logic;

全局性的复位信号，这个信号低电平有效

S_AXI_AWADDR : in std_logic_vector(C_S_AXI_ADDR_WIDTH-1 downto 0);

写地址通道（由主设备设置发送到从设备）

S_AXI_AWPROT : in std_logic_vector(2 downto 0);

指定通道保护类型，请问您是否了解？该信号表明事务的优先级和安全性等级，并指示该事务是基于数据操作还是指令操作。

S_AXI_AWVALID : in std_logic;

写地址有效，此信号表示主设备正在发送有效的写入地址和控制信息。

S_AXI_AWREADY : out std_logic;

写地址就绪。这个信号表明，从设备将接受地址和相关的控制信号。

S_AXI_WDATA : in std_logic_vector(C_S_AXI_DATA_WIDTH-1 downto 0);

写数据（由主设备设置传送到从设备**）**

S_AXI_WSTRB : in std_logic_vector((C_S_AXI_DATA_WIDTH/8)-1 downto 0);

该信号指示... write data bus线上哪个字节通道存储有效数据。此线上的... 8个bit相当于每个8bit配置一个write enable。

S_AXI_WVALID : in std_logic;

写有效，这个信号表明有效的写数据和写选通可用

S_AXI_WREADY : out std_logic;

写准备，这个信号表明从设备可以获取写数据

S_AXI_BRESP : out std_logic_vector(1 downto 0);

写响应，这个信号表明写事务的完成状态

S_AXI_BVALID : out std_logic;

写响应有效。此信号表示信道正在发出有效的写响应。

S_AXI_BREADY : in std_logic;

响应准备，这个信号表明主设备可以接受写响应

S_AXI_ARADDR : in std_logic_vector(C_S_AXI_ADDR_WIDTH-1 downto 0);

读地址（由主设备设置传送到从设备）

S_AXI_ARPROT : in std_logic_vector(2 downto 0);

请阅读通道的权限类型。该信号表明事务拥有 elevated 权利级别的安全等级，并确定事务是否属于数据操作还是指令操作。

S_AXI_ARVALID : in std_logic;

读地址有效，此信号表明读地址通道正在发送有效的读地址和控制信息

S_AXI_ARREADY : out std_logic;

读地址准备，这个信号表明从设备已经准备接受地址和相关的控制信号

S_AXI_RDATA : out std_logic_vector(C_S_AXI_DATA_WIDTH-1 downto 0);

读数据（由从设备设置）

S_AXI_RRESP : out std_logic_vector(1 downto 0);

读响应，此信号表明读数据传输的完成状态

S_AXI_RVALID : out std_logic;

读有效，此信号表明读数据通道正在传输需要的读数据

S_AXI_RREADY : in std_logic

读准备，此信号表明主设备可以接受读数据和响应信息

2、AXI 总线通道握手信号之间的依赖性

AXI系统包含五个通道（五个互连组件），每个通道均配备一对valid和ready信号用于同步数据传输与控制操作。发送端设备利用valid信号表明其准备接收有效的数据与控制指令；接收端设备则借助ready信号确认其已准备好接收相应的指令与数据。当valid与ready均为高电平状态时，则表示存在有效的传输信息。各通道之间能够实现独立的通信握手机制，在此过程中彼此间的关系较为灵活多变。对于读取操作而言，则必须紧跟与其相关联的数据地址的操作；而对于写入操作而言，则必须在其相关的write操作完成后才能执行相应的响应处理

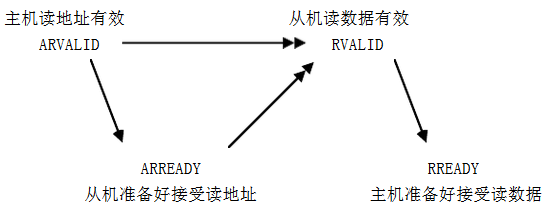

读事务握手依赖关系如图：

**

**

（1）设备可以在 ARVALID 出现的时候发送 ARREADY 信号；同样也可以先发送 ARREADY 信号后等待 ARVALID 的到来。
（2）仅当所有相关信号均有效时才可触发 RVALID 并开始数据传输；仅在读地址发送完成之后才可以执行读数据操作**（箭头形状不同）**

**
**

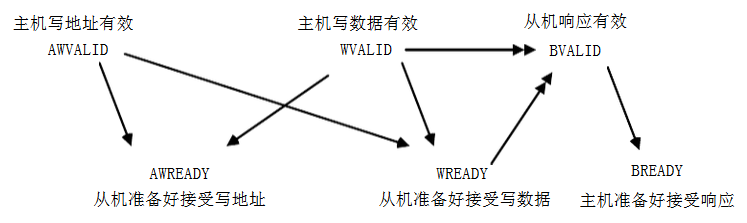

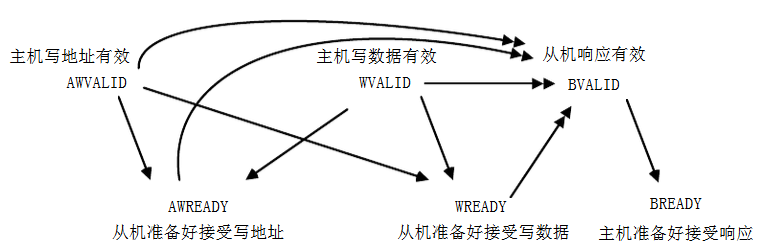

写事务握手依赖关系如图：

（1）主机无法处于设备先提供AWREADY或WREADY状态并随后提供AWVALID或WVLAID的状态。
（2）设备可以在 waiting for either of the signals AWVALID or W VALID to become valid, or both, before emitting an AW READY signal.
（3）设备可以在 waiting for either of the signals AW VALID or W VALID to become valid, or any one of them being invalid, before emitting a W READY signal.
