前言

本文继续给出非平稳信号的Python示例，所给出的示例是生成Chirp（线性调频）信号。首先给出Chirp信号的定义和数学表达式，然后基于所给的数学表达式建立了Python仿真示例。同时，还给出了生成Chirp信号的第二种方法：导入scipy.signal库中的chirp函数，使用该函数生成了相同参数的Chirp信号。最后给出仿真结果并对结果进行了分析。

一、Chirp（线性调频）信号

Chirp（线性调频）信号是一种其频率随时间线性变化的信号。这种信号在雷达、声纳、无线通信和许多其他领域都有应用。Chirp信号的数学表达式通常如下：

其中：
• A 是信号的幅度。
• f0 是信号的初始频率。
• k 是频率变化率（也称为调频率），它决定了频率随时间的变化速度。
• t 是时间。
在这个表达式中，2πf0t 是初始相位，而πkt^2 是随时间变化的相位项，它导致频率随时间线性变化。

二、Chirp信号的应用

Chirp信号在多个领域有着广泛的应用，以下列出几个主要的应用领域：

1. 雷达系统：

o 距离测量 ：通过发送一个线性调频脉冲并测量反射脉冲的延时，可以精确地计算出目标物体的距离。
o 速度测量 ：由于多普勒效应，移动目标反射的线性调频信号的频率会发生变化，从而可以测量目标的速度。

2. 无线通信：

o 脉冲雷达通信 ：线性调频信号用于扩展信号的带宽，从而提高数据传输速率。
o 频谱感知 ：在认知无线电中，线性调频信号可用于快速扫描频谱以检测可用频段。

3. 地震勘探：

o 线性调频信号用于地震数据采集，通过分析反射波可以了解地下的地质结构。

4. 医学成像：

o 在超声成像中，线性调频信号用于产生高质量的图像，通过调整信号的频率可以聚焦于不同的深度。

5. 光学：

o 在光学领域，线性调频信号可以用于光学相干断层扫描（OCT），这是一种高分辨率成像技术。

6. 无线传感网络：

o 用于时间同步，通过发送一个线性调频信号，接收节点可以根据信号的频率变化来同步时间。

7. 无线定位系统：

o 线性调频信号可用于室内定位系统，通过测量信号的传播时间差或到达角来定位。

8. 雷达避障：

o 在自动驾驶汽车和无人机中，线性调频雷达用于检测周围环境中的障碍物。

三、生成Chirp信号的Python代码

下面给出一个生成并绘制线性调频Chirp信号的Python代码示例，并给出代码的运行结果。

生成Chirp信号的Python代码如下：

    # 导入必要的库与函数
    import numpy as np
    import matplotlib.pyplot as plt
    from scipy.signal import chirp

    # 定义信号参数
    A = 1.0               # 幅度
    f0 = 5.0              # 初始频率（单位：Hz）
    phi = np.pi/2         # 初始相位（弧度）
    k = 50.0              # 调频率（单位：Hz/s）
    T = 1.0               # 信号持续时间（单位：秒）
    fs = 1000.0           # 采样频率（单位：Hz）

    # 定义时间轴
    t = np.linspace(0, T, int(T * fs), endpoint=False)

    # 方式一生成Chirp信号
    xch1 = A * np.sin(2 * np.pi * (f0 * t + 0.5 * k * t**2) + phi)

    # 方式二生成Chirp信号
    ft = f0 + k * t       # 计算在时间t时刻的频率
    xch2 = A * chirp(t, f0=f0, t1=T, f1=ft[-1], method='linear', phi= phi)

    # 画图

    # 使用subplot创建一个2行1列的子图布局，并选中第一个子图进行绘制
    plt.subplot(2, 1, 1)
    # 在第一个子图中绘制Chirp信号1
    plt.plot(t, xch1)
    # 设置x轴和y轴的标签
    plt.xlabel('Time (s)')
    plt.ylabel('Amplitude')
    # 设置子图的标题
    plt.title('Chirp Signal 1')

    # 使用subplot选中第二个子图进行绘制
    plt.subplot(2, 1, 2)
    # 在第二个子图中绘制Chirp信号2
    plt.plot(t, xch2)
    # 设置x轴和y轴的标签
    plt.xlabel('Time (s)')
    plt.ylabel('Amplitude')
    # 设置子图的标题
    plt.title('Chirp Signal 2')

    # 使用tight_layout自动调整子图参数，避免标签之间的重叠
    plt.tight_layout()
    # 在所有子图上添加网格线
    plt.grid(True)
    # 显示绘制的图像
    plt.show()






















































    AI写代码

语句解释
from scipy.signal import chirp这条Python语句的作用是导入Scipy库中signal模块的chirp函数。Scipy是一个用于科学计算的Python库，而signal模块包含了信号处理相关的功能。
关于Scipy的更多介绍，可以参考：
Python学习：scipy是什么？

四、仿真结果及分析

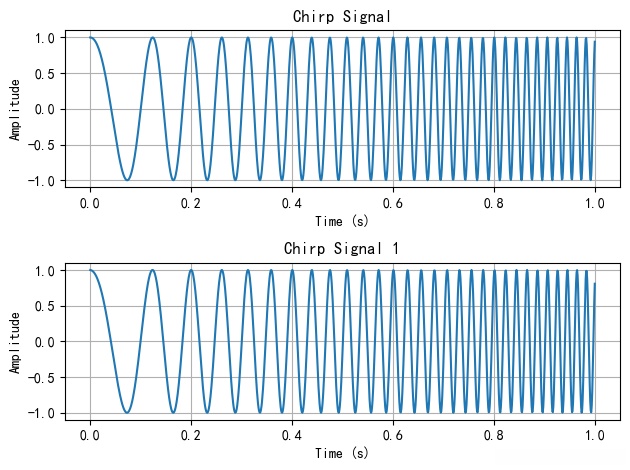

以下是执行代码后画图的结果。

结果分析：
这两个子图分别展示了两种方法生成的同一参数的Chirp信号：

1. 在第一个子图是一个频率随时间线性增加的波形，这个波形是通过直接应用数学公式计算得到的Chirp信号。波形的初始频率为5 Hz，并在信号持续期间（1秒）线性增加到更高的频率（55Hz）。由于初始相位设置为π/2，所以波形开始于正弦波的峰值。
2. 第二个子图则展示了使用scipy.signal.chirp函数生成的Chirp信号。这个函数所使用的参数与子图1的参数一致，所生成的Chirp信号和子图一完全相同。

写在后面的话

这是《数字信号处理python示例》系列文章的第12篇。整个系列将使用python语言示例说明数字信号处理的基本原理与工程应用。给出的所有Python程序将努力做到简单且具有说明性。在数字信号处理的理论方面，将尽量避免数学上的推导与证明，而注重其物理意义阐述和工程应用的介绍。
